Off-Road-Fahrwerke verbessern

Johnny Joints |
Wartbare Flexgelenke

Entdecken Sie die SYZ-Lösung für wartbare Flexgelenke. Geschmiedetes 4130-Chromoly-Gehäuse. Schmierbarer Schmiernippel. Polyurethan oder D

Größentabelle ansehen ↓ Angebot anfordern
Two forged Johnny Joints rebuildable flex joints
4130 Chromoly
Geschmiedetes Gehäuse & hartverchromte Kugel
Poly /Delrin
Austauschbare Buchse — voll revidierbar
20 Konfig.
SYZ-F001 → SYZ-F020 · RH/LH & Sonder
Schmiernippel
Feldschmierbar und wartbar
ISO 9001:2015 zertifiziert
Direktfabrik-Preise
25 Tage Standardproduktion
Fertigung seit 1999
OEM-/ODM-Anpassung

Designkonzept

Was ist ein Johnny Joint / wartbares Flexgelenk?

Anders als ein versiegelter Gelenkkopf ist ein Flexgelenk zum Revidieren gebaut. Das geschmiedete Gehäuse hält eine Chromoly-Kugel, die auf einer austauschbaren Polyurethan- oder Delrin-Buchse läuft, und ein Schmiernippel erlaubt das Schmieren im Feld

Das macht diesen Gelenkstil nützlich in 4-Link- und 3-Link-Off-Road-Fahrwerken, wo wiederholter Aufprall und Serv

Feldwartbarkeit
Statt den ganzen Gelenkkopf zu entsorgen, wenn die Laufbahn verschlissen ist, pressen Sie eine neue Polyurethan-Buchse ein. Bei Rock Crawlers und Trail-Fahrzeugen mit extremer Belastung ist das der Unterschied zwischen Verbrauchsmaterial und Kapitalteil.
Ein Buchsengelenk, kein Wälzlager
Die Kugel läuft auf einer nachgiebigen Polymerbuchse statt einer harten Laufbahn — das Gelenk absorbiert Vibration und Aufprall statt sie zu übertragen
Standard, Versetzt und Verstellbar
Neben dem Standard- geschmiedeten Gelenk fertigen wir auch versetzte Gehäusedesigns und verstellbare Kontermutzeldeckel, plus eine Anschweiß-wartbare Uniball-Variante und eine Edelstahlversion für korrosiven Einsatz.

Verifizierte Fertigungsfakten

Ein wartbares Flexgelenk-Programm zum Direktbezug

Für OEM-, Off-Road- und Gestängeprogramme sind die nützlichen Fragen, wo das Gelenk gefertigt wird, welche Vorgänge im Haus kontrolliert werden,

2,200 m²
Eigenes Werk in Ningbo für das SYZ-Fertigungsprogramm.
Vom Schmieden zur Montage
Kernprozesse werden im Haus koordiniert für konsistente Gehäuse-, Kugel- und Buchsenpassung.
SGS-auditiert
Fabrik- und Qualitätsinformationen können für das einschlägige Lieferprogramm eingesehen werden.
Muster in 20 Tagen
Planungsziel; endgültiger Termin hängt von Zeichnungen, Werkstoff, Finish und Freigabe ab.

Über SYZ Machine

SYZ-Wartflexgelenke, im eigenen Haus gefertigt

SYZ Machine ist ein Hersteller von Maschinen- und Fahrzeugteilen in China, und Johnny Joints sind eines unserer meistverkauften Produkte

Über Standard-Johnny Joints hinaus produzieren wir auch wartbare Flexgelenke mit versetzten Gehäusedesigns und verstellbaren Decke

Über SYZ → Fertigung → Qualitätskontrolle →
1999
Fertigung seit
2,200 m²
Eigenes Werk in Ningbo
20
Flexgelenk-Konfigurationen
SYZ Machine quality certifications

Produktspezifikationen

Wartbares Flexgelenk-Überblick

Vollständige Konfigurationstabelle →
SpezifikationWertMerkmale
Kugeldurchm.2,5″ / 2,0″ / SonderHochbelasteter sphärischer Kontakt
GewindeRH / LH, Sonder verfügbar3/4″-16 · 7/8″-14 · 1″-14 · 1 1/4″-12
Versetztes Gehäuse0° · 9° · 10°SYZ-F001 bis SYZ-F004
SchmierungSchmiernippelIm Feld wartbar
RevidierbarJaBuchsen & Gleitstücke austauschbar
FinishZink / SchwarzoxidRostfrei und langlebig

Montagebreite 7/8″ – 2-5/8″, Bolzendurchmesser 7/16″ – 3/4″, Gehäuse-OD 2,1″ – 3″ über die 20 Standardkonfigurationen. Vollständige Teil

Werkstoff- und Finishspezifikation

KomponenteWerkstoffFinish
Gehäuse4130 wärmebehandelter Chromoly, geschmiedetVerzinkt, Sonderfarbe
BuchseSpritzgegossenes Polyurethan oder DelrinVerschleißfest, austauschbar
Kugel4130-Chromoly-StahlHartverchromt
Geschweißtes wartbares Uniball4130-Chromoly-StahlHartverchromt
Korrosionsbeständiger Johnny JointEdelstahlPoliert
Disassembled Johnny Joint showing ball, housing, bushings, washer and snap ring

Vergleich

Flexgelenk vs. versiegelter Gelenkkopf vs. Poly-Buchse

Drei verschiedene Antworten auf „wie schwenkt dieser Lenker“. Wählen Sie nach Hub, Lebensdauer und wie viel Vibration Sie ins Cha

GelenkstilRevidierbar?ArtikulationsbereichFahrkomfort / NVHBeste Anwendungen
Wartbares FlexgelenkJa — Buchse ersetzenGroßer BewegungsbereichNachgiebig, dämpft Vibration und GeräuschHochverschleiß-4-Link- und 3-Link-Trail-Fahrwerke
Versiegelter Chromoly-GelenkkopfNein — ganze Baugruppe ersetzenGroßer BewegungsbereichFest, überträgt metallische VibrationWettbewerbsfahrzeuge, Race-Lenkgestänge
Standard-Poly-BuchsenmontageJa — Buchse ersetzenKleiner BewegungsbereichHochgradig nachgiebig, maximale NVH-DämpfungStraßenlenker, Blattfeder-Schackle-Enden

Wenn Sie in der mittleren Zeile landen, siehe Chromoly-Gelenkköpfe; wenn Sie in der unteren Zeile landen, siehe geschmiedete Poly-Buchsen.

Buchsenwerkstoff-Führer — Polyurethan oder Delrin?

Polyurethan-Buchsen: fest, langlebig und dämpfen Straßenlärm und Vibration. Die richtige Wahl für Trail-Fahrzeuge, täglich gefahrene Off-Roader und 4-Link-Re

Delrin-Buchsen: extra fest, reibungsarm und hochstarr, mit praktisch null Kompression unter Last. Die richtige Wahl für Wettbewerbs-Buggies und

Größentabellen

SYZ-Wartflexgelenk-Konfigurationen

Die drei beliebtesten wartbaren Flexgelenk-Familien mit vollständigen Größentabellen. Niedrige MOQ · toller Preis · hohe Qualität · Sonderdienst

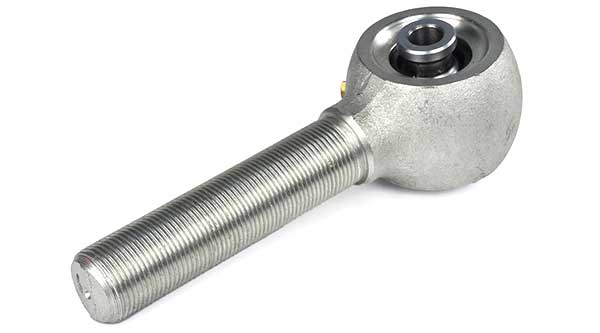

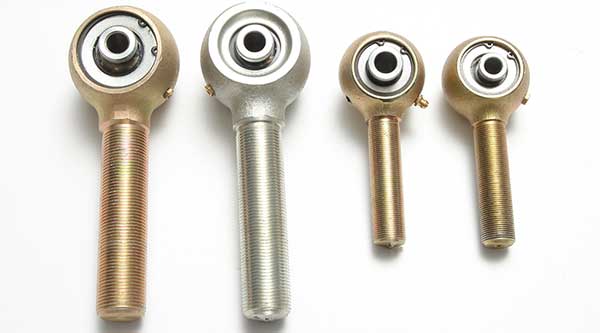

Polyurethane bushing forged Johnny Joint Round head Johnny Joint, white zinc plated Round head Johnny Joint
SYZ-Wartflexgelenk · Polyurethan

SYZ-F001 bis SYZ-F004 — Rundkopf-Design

Das Rundkopf-Gehäusedesign mit Polyurethan-Buchsen. Ideal für allgemeine Fahrwerk-Artikulationsbedürfnisse. Auch die einzige Fa

TeilenummerMontagebreite WBolzendurchm. BGewinde UNFGewindelänge CGehäuse-OD DBuchseVersatzwinkel
SYZ-F0012-5/8″9/16″1 1/4″-125″3″Polyurethan0
SYZ-F0022-5/8″9/16″1 1/4″-125″3″Polyurethan10
SYZ-F0032″7/16″7/8″-143.15″2.36″Polyurethan0
SYZ-F0042-5/16″9/16″7/8″-143.15″2.36″Polyurethan9

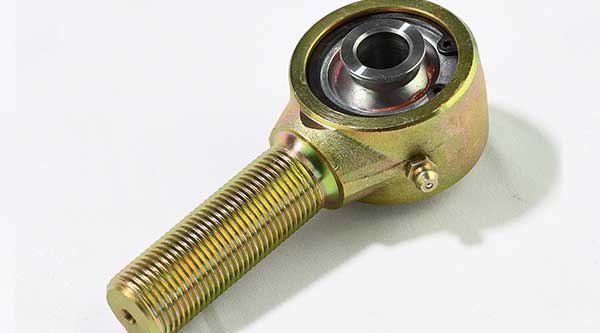

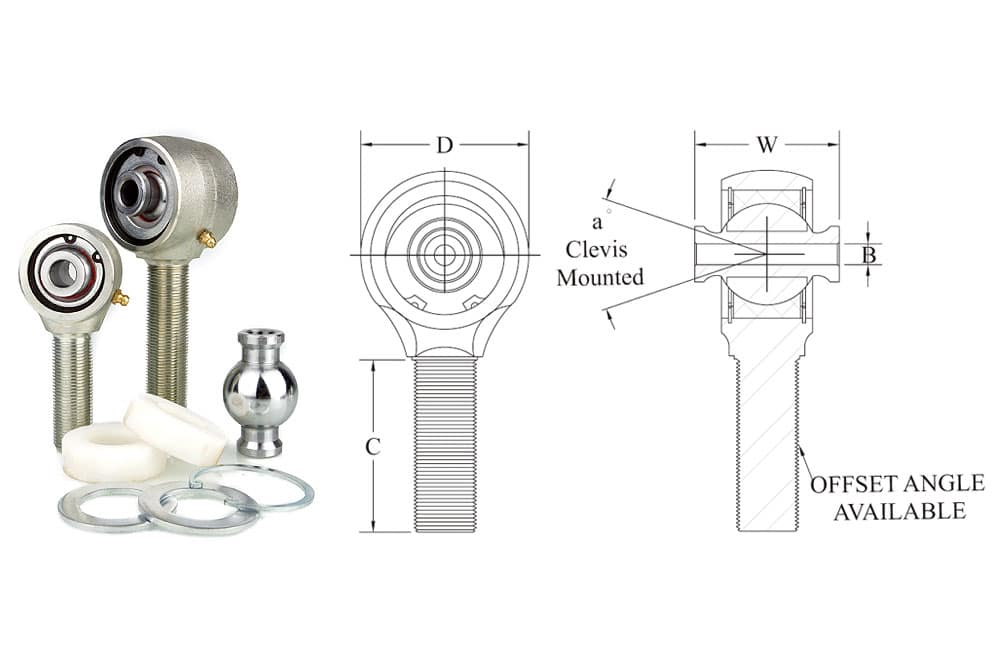

Delrin POM bushing forged flex joint Square head Johnny Joint
SYZ-Wartflexgelenk · Delrin

SYZ-F005 bis SYZ-F014 — Quadratkopf-Design, Delrin-Buchse

Das Quadratkopf-Gehäusedesign gibt besseren Griff beim Schweißen oder Verstellen. Die Delrin-Buchse bietet hohe Präzision und hervorragende

TeilenummerMontagebreite WBolzendurchm. BGewinde UNFGewindelänge CGehäuse-OD DBuchse
SYZ-F0052-5/8″9/16″1 1/4″-123.5″2.68″Delrin
SYZ-F0062-5/8″9/16″1″-143.5″2.68″Delrin
SYZ-F0072-5/8″9/16″7/8″-143.5″2.68″Delrin
SYZ-F0081.6″9/16″1″-142.6″2.1″Delrin
SYZ-F0091.6″9/16″7/8″-142.6″2.1″Delrin
SYZ-F0101.6″9/16″3/4″-162.6″2.1″Delrin
SYZ-F0111.6″7/16″1″-142.6″2.1″Delrin
SYZ-F0121.6″7/16″7/8″-142.6″2.1″Delrin
SYZ-F0131.6″7/16″3/4″-162.6″2.1″Delrin
SYZ-F0147/8″3/4″3/4″-162.6″2.1″Delrin
Adjustable Johnny Joint rebuildable flex joint Lock nut enhanced Johnny Joint design Lock nut enhanced Johnny Joint design detail
SYZ-Wartflexgelenk · Verstellbar

SYZ-F015 bis SYZ-F020 — Kontermutter-Verbessertes Design

Diese Modelle verfügen über ein gewinde Edelstahl-Kontermutzel-Design, das Montage und künftige Demontage erheblich erleichtert

TeilenummerMontagebreite WBolzendurchm. BGewinde UNFGewindelänge CGehäuse-OD DBuchse
SYZ-F0152-5/8″9/16″1 1/4″-123.5″2.68″Polyurethan
SYZ-F0162-5/8″9/16″1″-143.5″2.68″Polyurethan
SYZ-F0172-5/8″9/16″7/8″-143.5″2.68″Polyurethan
SYZ-F0182-5/8″5/8″1 1/4″-123.5″2.68″Polyurethan
SYZ-F0192-5/8″5/8″1″-143.5″2.68″Polyurethan
SYZ-F0202-5/8″5/8″7/8″-143.5″2.68″Polyurethan

Alle Maße in Zoll. Gehäuse: 4130 wärmebehandelter Chromoly-Stahl, verzinkt — Sondergrößen und RH/LH verfügbar. Kugel: 4130 chrWartflexgelenk-Spezifikationsseite, oder stöbern Sie in allen Flexgelenk-Produkten.

Service-Teile

SYZ-Wartflexgelenk-Revisionskits

Verschlissene Buchsen, Kugeln und Hardware ersetzen, ohne ein neues Gelenk zu kaufen. Erhältlich in Polyurethan, Delrin (POM) und High-Misalignment

Adjustable Johnny Joint rebuild kit
Verstellbarer Revisionskit
Ein bearbeiteter Endring, der einfaches Nachziehen oder Revidieren bei Bedarf erlaubt.
Weld-on rebuildable uniball Johnny Joint
Wartbares Uniball
Anschweiß-Johnny-Joint-Revisionsgelenk — siehe auch Uniball-Aufnahmen.

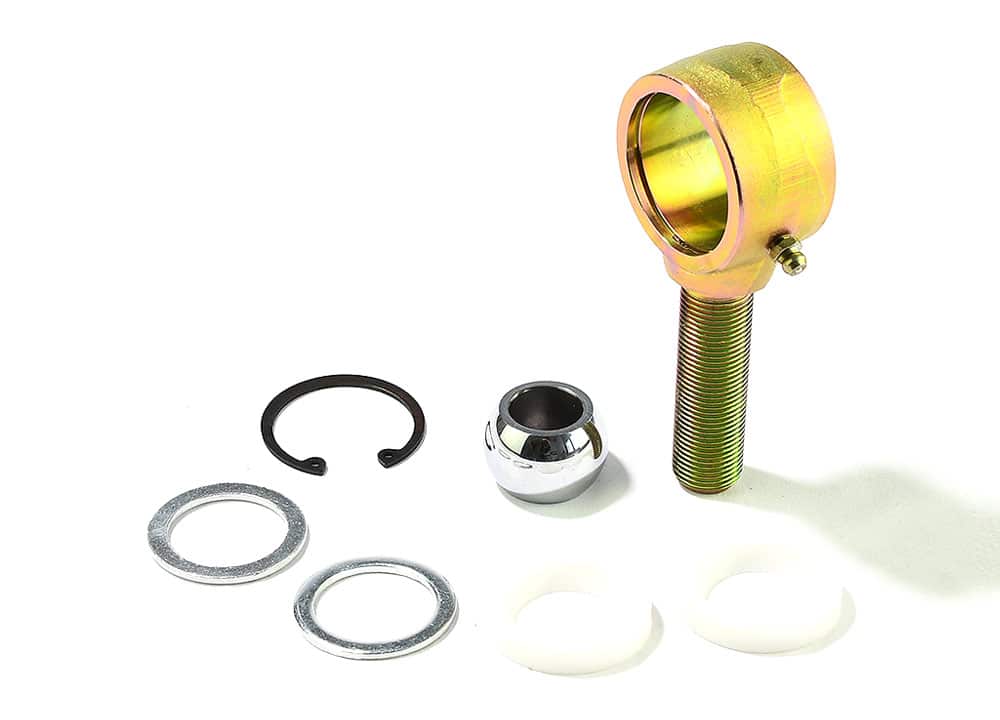

Polyoxymethylene bushing rebuild kit
Polyoxymethylen-Buchsen-Revisionskit
Sonder-Revisionskit-Konfigurationen verfügbar.

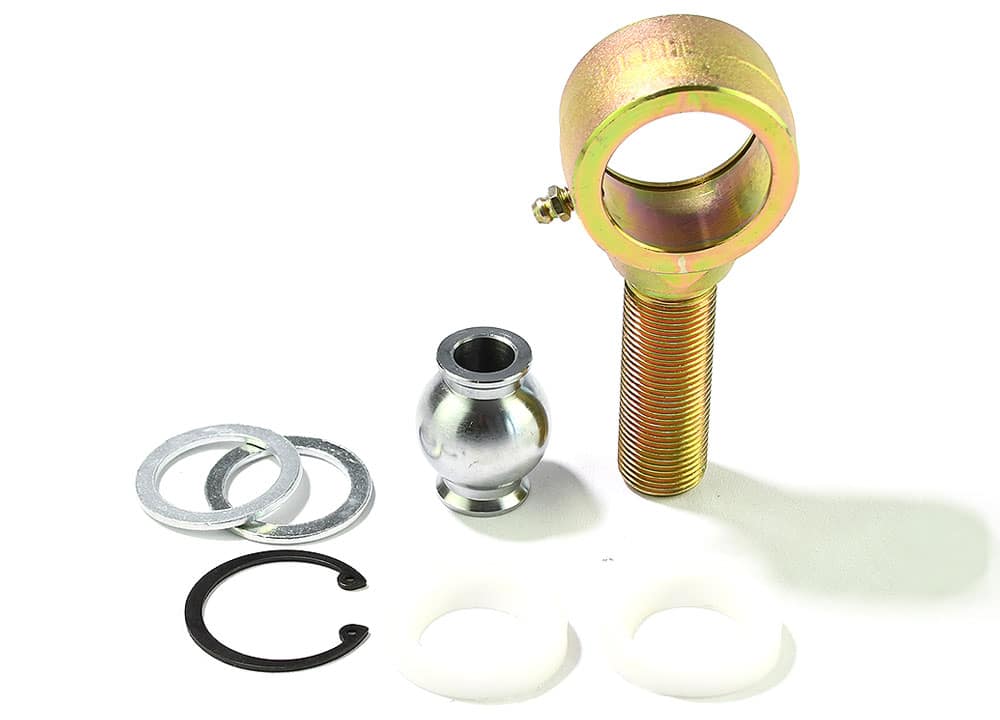

Delrin POM bushing rebuild kit
Delrin-(POM)-Buchsen-Revisionskit
Mit High-Misalignment-Chromoly-Stahlkugel.

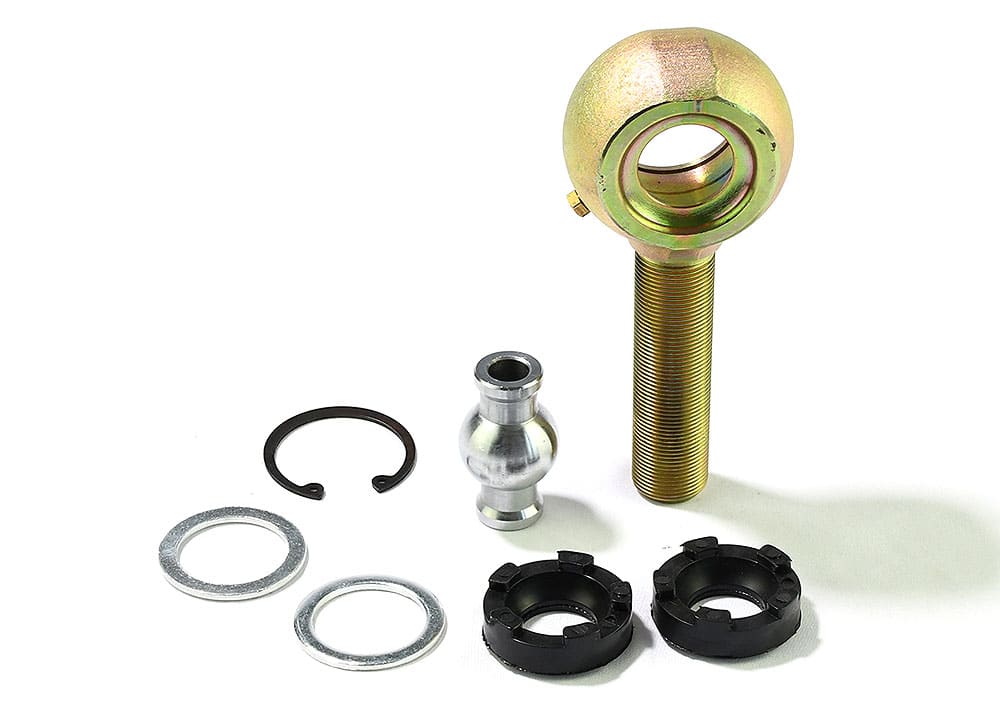

Polyurethane bushing rebuild kit
Polyurethan-Buchsen-Revisionskit
Für versetztwinklige Gehäuse.
Revisionskit-Angebot anfordern

Anwendungen

Johnny-Joint-Anwendung

Wo hohe Artikulation auf wiederholten Aufprall trifft — und wo ein versiegeltes Gelenk die Saison nicht überstehen würde.

Johnny Joint on off-road control arm Control arms fitted with Johnny Joints
Off-Road-Fahrzeughersteller & Umbauer
Für kritische Komponenten wie Fahrwerksysteme, Querlenker und Spurstangen. Siehe Off-Road-Anwendungen.
Mine truck linkage using rebuildable flex joints Track bar fitted with a Johnny Joint
Schwermaschinen & Ingenieurfahrzeuge
Für anspruchsvolle Bedingungen in Landwirtschaft, Bau und Bergbau — Lader, Bulldozer, Bagger, Kipper und Bergbaulaster.

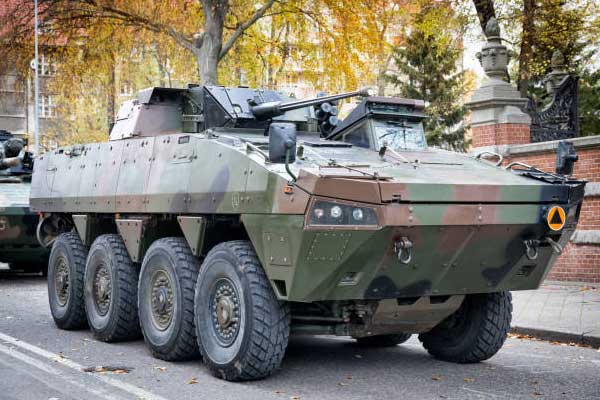

Military vehicle using rebuildable flex joints Suspension links fitted with Johnny Joints
Militär- & Sonderfahrzeuge
Für zuverlässige Komponenten, die extreme Umgebungen und lange Serviceintervalle überstehen müssen.

Passung

Johnny Joints für Jeep-Track-Bars und Querlenker

Die Anwendungen, die unsere Kunden am häufigsten bauen. Nennen Sie uns Plattform und Arm, und wir gleichen Gehäusegewinde,Chromoly-Rohr und Anschweißadapter ab, um den Lenker zu vervollständigen, wenn Sie die ganze Baugruppe aus einer Hand wollen.

TJ Adjustable Front Track Bar JK Front Track Bar XJ / ZJ Adjustable Front Track Bar TJ Adjustable Rear Track Bar JK Lower Adjustable Control Arms JK 4-Link Control Arms JK Radius Long Arms JK Upper & Lower Control Arms TJ / LJ / KJ / MJ / ZJ Upper & Lower Control Arms TJ / LJ / XJ / ZJ Front Upper & Lower Control Arms TJ / ZJ Rear Upper & Lower Control Arms

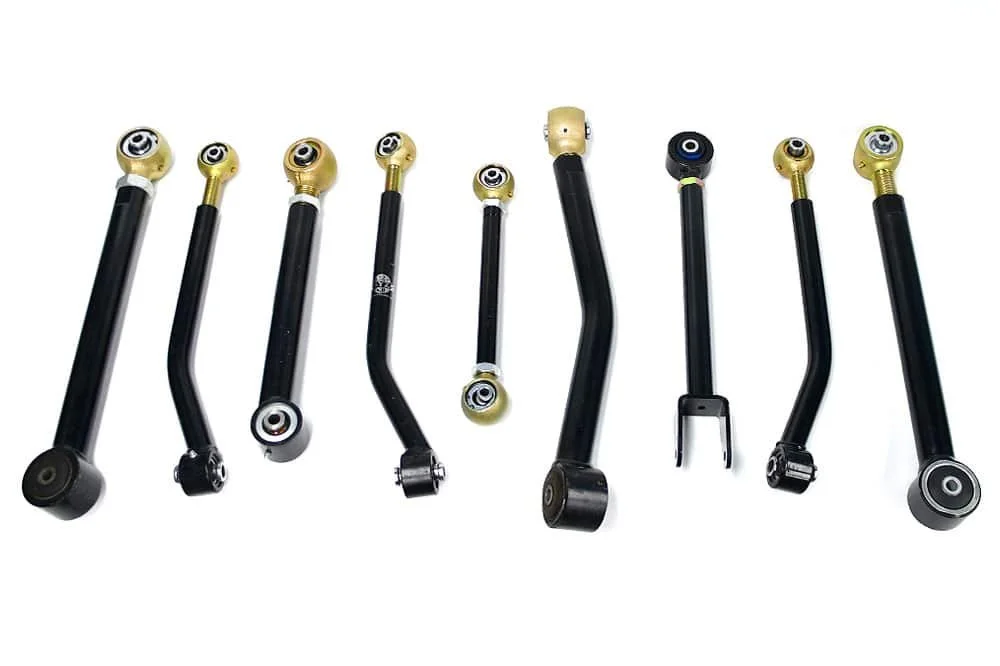

Johnny joint application on linkage rods

FAQ

Häufige Fragen

Was ist ein Johnny Joint / wartbares Flexgelenk?
Ein wartbares, hochschrägstellbares Gelenk für 4-Bar-Fahrwerke. Die Chromoly-Kugel läuft auf einer austauschbaren Polyurethan- oder Delrin-Buchse
Können Johnny Joints revidiert oder gewartet werden?
Ja. Viele Modelle haben eine wartbare Konstruktion mit austauschbaren Buchsen und Kugelflächen — einfache Wartung und verlängerte Lebens
Woraus sind sie gefertigt?
Ein geschmiedetes 4130-wärmebehandeltes Chromoly-Gehäuse, verzinkt, mit einer hartverchromten 4130-Chromoly-Kugel und einer Polyurethan- oder Delrin-
Polyurethan- oder Delrin-Buchse — welche soll ich wählen?
Polyurethan ist nachgiebig und dämpft Geräusch und Vibration — besser für Trail-Fahrzeuge und Alltagswagen. Delrin ist fester, reibungs
Welche Größe und welchen Versatz soll ich wählen?
Gleichen Sie drei Dinge an Halter und Lenker an: Montagebreite (7/8″ bis 2-5/8″ über die Palette), Bolzendurchmesser (7/16″ bis 3/4″) und Geh
Welche Maschinen oder Fahrzeuge nutzen typischerweise Johnny Joints?
Sie werden üblicherweise in Ladern, Bulldozern, Baggern, Kippern, Bergbaulastern und Schwermaschinenfahrwerken verwendet, wo hohe Artikulatio
Bieten Sie OEM-/ODM-Anpassung?
Ja. Wir unterstützen OEM-Markierung (Logo-Laserbeschriftung, Ätzen oder Gravieren), Sonderstrukturen, Sonderwerkstoffe und Oberflächenbehand
Wie stellen Sie die Produktqualität sicher?
Wir haben strenge Qualitätskontrollprozesse von der Rohstoffbeschaffung über die Produktion bis zur Endprüfung. Jede Charge fol
Wie kann ich den Fortschritt meiner Bestellung verfolgen?
Sobald Ihre Bestellung bestätigt und in Produktion ist, liefern wir regelmäßige Fortschritts-Updates. Sie können auch unseren Kundenservice ko
Wie bestelle ich?
Zwei Wege. Kontaktieren Sie unser Vertriebsteam direkt mit Ihren Anforderungen oder Designzeichnungen — wir erstellen Angebot und Lieferzeit.
