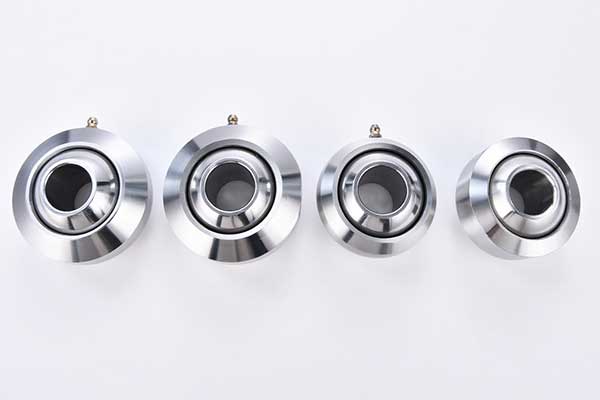

Beliebteste
Schweiß-Kugelgelenke
für Heavy-Duty-Systeme
Langlebig | Hohe Last | Selbstausrichtend
Überblick: Schweiß-Kugelgelenk-Spezifikationen
| Spezifikation | Wert | Merkmale |
|---|---|---|
| Kugel-Innendurchmesser | 10–80 mm / Kundenspezifisch | Präzisionsbearbeitete Innenlaufbahn |
| Gehäuse-Außendurchmesser | 20–120 mm / Kundenspezifisch | Außenring mit Kugelfläche |
| Werkstoff | Lagerstahl / Baustahl | Hochfester Lagerstahl oder Baustahl, oberflächenbehandelt für Korrosionsschutz |
| Schmierung | Schmiernut und -bohrung | Nachschmierbares Design zur Verlängerung der Lebensdauer |
| Winkelversatz | ±5° ~ ±15° | Einstellbare Zentrierfunktion gegen Abweichungen und Klemmen |
| Oberfläche | Zink Schwarzoxid Chrom | Rostfrei und korrosionsbeständig |
| Betriebstemperatur | -30 °C bis +120 °C | Geeignet für verschiedene Einsatzbedingungen |
| Typ | GE..E / GE..ES / GE..LO… | Vielfältige Strukturen für Ihre Anforderungen verfügbar |
Unsere Schweiß-Kugelgelenk-Serien
Wir verstehen die Herausforderungen bei der Beschaffung von Gelenkköpfen. Wir sind nicht nur ein Lieferant — wir sind Ihr Partner, der sich Ihrer kritischsten Anliegen annimmt.

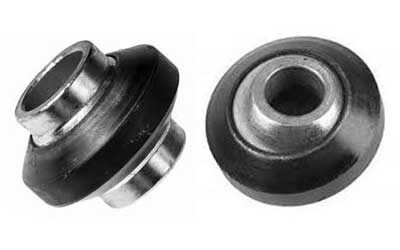

SYZ-HSB
Heavy-Duty-Gelenklager
Großformatiges, hochbelastbares Design, typisch für Hydraulikzylinderenden und Vibrationsarmstrukturen.

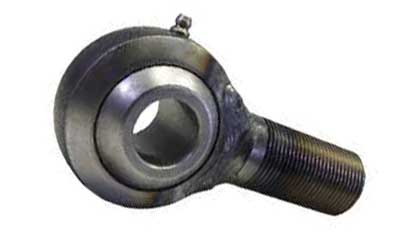

SYZ-RHA
Gelenkkopf-Gehäusebaugruppe
Bietet höheren Winkelversatz, geeignet für vibrationsintensive und versetzte Bewegungsgelenke;

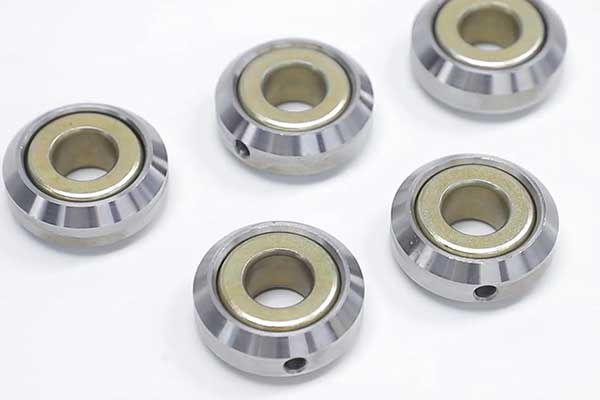

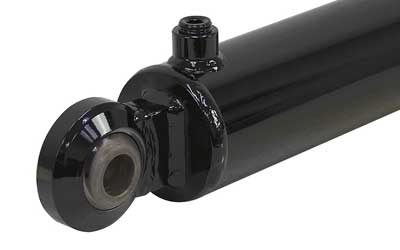

SYZ-WBJ
Schweißbares Lagergelenk
Wartungsfreundliches Design mit austauschbarer Buchse und Kugelfläche; Lager mit Schweißhülse für strukturelle Schweißpunkte integriert.
Größentabelle für Schweiß-Kugelaufnahmen

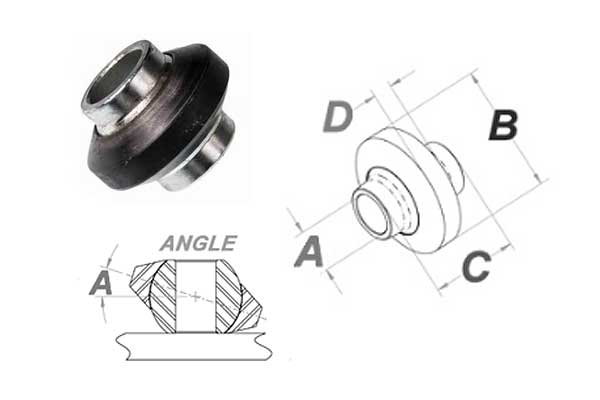

SYZ-HSB mit Bund
| Serien-ID | A (Kugel-Richtung) | B (Außendurchm.) | C (Kugelbreite) | D (Gehäusebreite Zoll) | Winkel A (°) | Winkel B (°) | |
|---|---|---|---|---|---|---|---|
| SYZ-HSB-S001 | 0.75 | 2 | 1.75 | 3/8 | 17° | 0° | |
| SYZ-HSB-S002 | 0.75 | 2.25 | 1.75 | 3/8 | 15° | 0° | |
| SYZ-HSB-S003 | 1.25 | 3.5 | 2 | 1/2 | 20° | 0° | |
| SYZ-HSB-S004 | 1.25 | 4 | 2 | 5/8 | 18° | 0° |

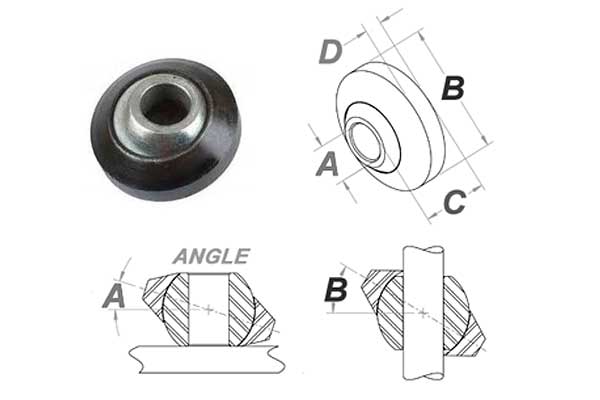

SYZ-HSB ohne Bund
| Serien-ID | A (Kugel-Richtung) | B (Außendurchm.) | C (Kugelbreite) | D (Gehäusebreite Zoll) | Winkel A (°) | Winkel B (°) | |
|---|---|---|---|---|---|---|---|
| SYZ-HSB-NS001 | 0.5 | 2 | 1 | 3/8 | 11° | 40° | |
| SYZ-HSB-NS002 | 0.62 | 2 | 1 | 3/8 | 11° | 33° | |
| SYZ-HSB-NS003 | 0.62 | 2.25 | 1 | 3/8 | 10° | 35° | |
| SYZ-HSB-NS004 | 0.75 | 2 | 1 | 3/8 | 11° | 26° | |
| SYZ-HSB-NS005 | 0.75 | 2.25 | 1 | 3/8 | 10° | 28° | |
| SYZ-HSB-NS006 | 0.75 | 2.25 | 1.38 | 9/16 | 17° | 30° | |
| SYZ-HSB-NS007 | 0.75 | 2.5 | 1.38 | 3/8 | 17° | 32° | |
| SYZ-HSB-NS008 | 0.87 | 2.25 | 1.38 | 9/16 | 17° | 27° | |
| SYZ-HSB-NS009 | 0.87 | 2.5 | 1.38 | 3/8 | 17° | 26° | |
| SYZ-HSB-NS010 | 1 | 2 | 1 | 3/8 | 11° | 17° | |
| SYZ-HSB-NS011 | 1 | 2.25 | 1 | 3/8 | 10° | 19° | |
| SYZ-HSB-NS012 | 1 | 2.75 | 1.75 | 7/8 | 17° | 26° | |
| SYZ-HSB-NS013 | 1 | 3.12 | 1.75 | 9/16 | 15° | 31° | |
| SYZ-HSB-NS014 | 1.12 | 2.75 | 1.38 | 11/16 | 10° | 30° | |
| SYZ-HSB-NS015 | 1.12 | 2.75 | 1.75 | 13/16 | 17° | 28° | |
| SYZ-HSB-NS016 | 1.12 | 3.12 | 1.38 | 3/8 | 11° | 32° | |
| SYZ-HSB-NS017 | 1.12 | 3.12 | 1.75 | 9/16 | 15° | 25° | |
| SYZ-HSB-NS018 | 1.25 | 2.75 | 1.75 | 7/8 | 17° | 25° | |
| SYZ-HSB-NS019 | 1.25 | 3.12 | 1.75 | 9/16 | 15° | 24° | |
| SYZ-HSB-NS020 | 1.43 | 3.5 | 1.75 | 1/2 | 13° | 24° | |
| SYZ-HSB-NS021 | 1.43 | 3.5 | 1.75 | 1/2 | 13° | 23° | |
| SYZ-HSB-NS022 | 1.43 | 4 | 1.75 | 5/8 | 13° | 23° | |
| SYZ-HSB-NS023 | 1.5 | 4.5 | 2.5 | 1 | 20° | 33° | |
| SYZ-HSB-NS024 | 1.75 | 4.5 | 2.5 | 11/16 | 20° | 28° | |
| SYZ-HSB-NS025 | 2 | 4.5 | 2.25 | 1 | 14° | 22° |
Anpassungsdienstleistungen
Werkstoffe & Oberflächen
- GCr15 / 52100 Bearing Steel bietet hohe Härte und Ermüdungsfestigkeit, ideal für Lagerkugeln und Innenlaufbahnen.
- Baustahlgehäuse ist kosteneffizient und stabil, geeignet für große Tragstrukturen.
- Zinkbeschichtung bietet wirtschaftlichen Rostschutz für den Allgemeineinsatz.
- Schwarzoxid sorgt für Optik und Korrosionsschutz in mittleren Umgebungen.
- Verchromung liefert überlegenen Korrosionsschutz für Premium-Projekte und hochfeuchte Umgebungen.

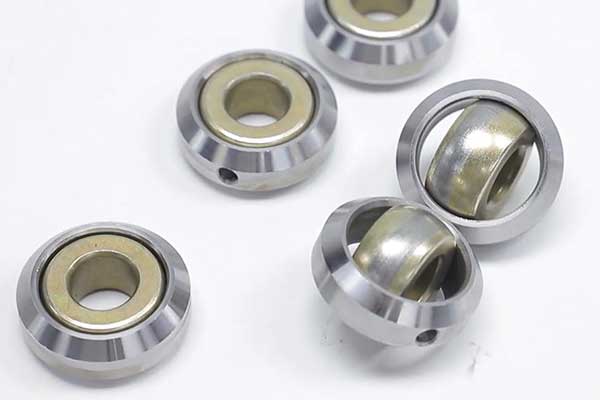

Anpassungsoptionen
- Abmessungen können nach Kundenzeichnungen angepasst werden, mit vollem 3D-Modellierungssupport.
- Oberflächenfinishs wie Zink, E-Coating oder Lackierung erfüllen vielfältige optische und Umweltanforderungen.
- Verpackung umfassen Kraftkartons, Polybeutel oder Farbkartons mit anpassbaren Logos und Barcodes.
- Logo kann per Laser, Ätzung oder Gravur aufgebracht werden — OEM-Branding-Service inklusive.
- Strukturen sind als einteilige, geteilte oder wartungsfreundliche Designs erhältlich — zugeschnitten auf Ihre Anwendung.
Benötigen Sie Hilfe für Ihr Projekt?
Wo unsere Produkte am besten passen
Zylinderenden
Bagger, Bulldozer, Mähdrescher, Gabelstapler

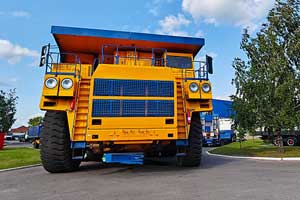

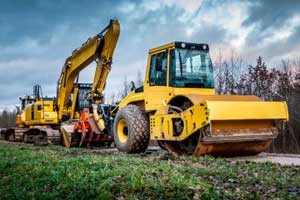

Heavy-Duty-Ausrüstung
Baumaschinen, Transport-LKW, Hebetechnik
Stangen- und Armgestänge
Bergbaumaschinen, Radlader, Vibrationswalzen

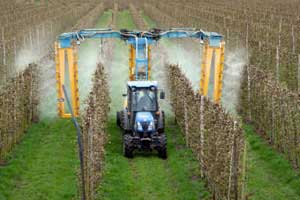

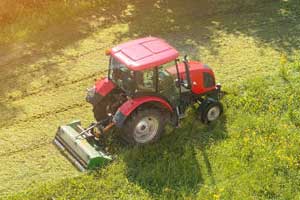

Agrargelenke
Traktoren, Rasenmäher, Pflanzenschutzmaschinen
Stoßdämpfend

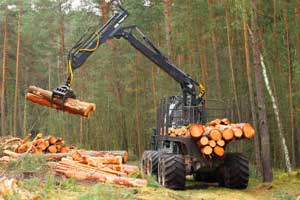

Bahnausrüstung, Forstmaschinen, Militär-Ingenieurfahrzeuge

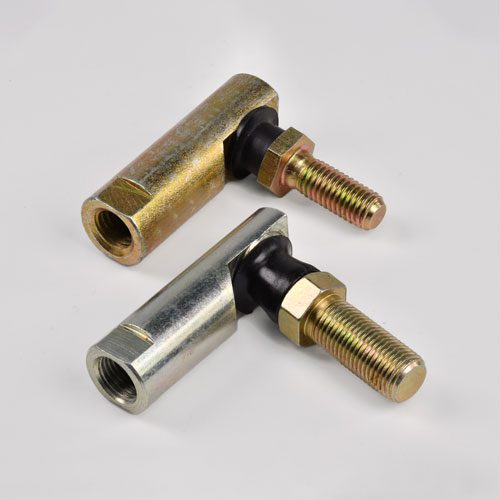

Weitere verwandte Produkte
Wir bieten ein umfassendes Produktsortiment für Ihre spezifischen Anwendungsanforderungen. Filtern Sie nach Anwendung, um Ihre Lösung zu finden.

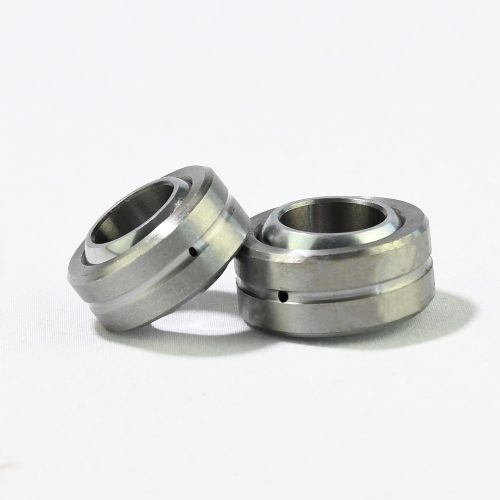

Design: Metall-Metall
Modelle: COM
Werkstoff: Laufbahn aus Chromoly-Stahl 4130 und Kugel aus 52100-Lagerstahl
Größe: Zoll- und metrische Größen verfügbar
Design: Metall-Metall
Modelle: COM-T
Werkstoff: Laufbahn aus Chromoly-Stahl 4130 und Kugel aus 52100-Lagerstahl
Größe: Zoll- und metrische Größen verfügbar
Design: Metall-Metall
Modelle: COM-SS
Werkstoff: Laufbahn aus Edelstahl 304/316 und Kugel aus Edelstahl 440C, 17-4PH optional
Größe: Zollgrößen verfügbar

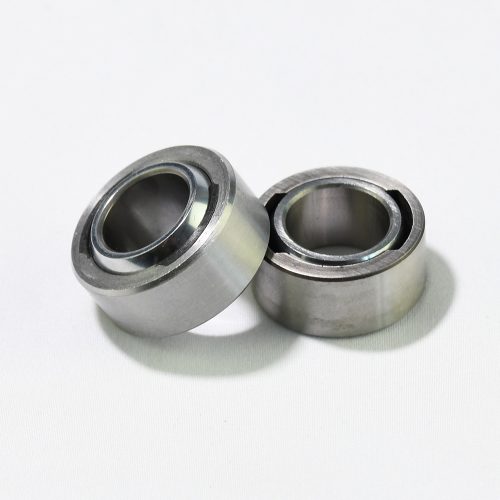

Design: Lastnut
Modelle: SLB
Werkstoff: Laufbahn aus Chromoly-Stahl 4130, Kugel aus 52100-Lagerstahl und Nylonlaufbahn mit PTFE
Größe: Zollgrößen verfügbar

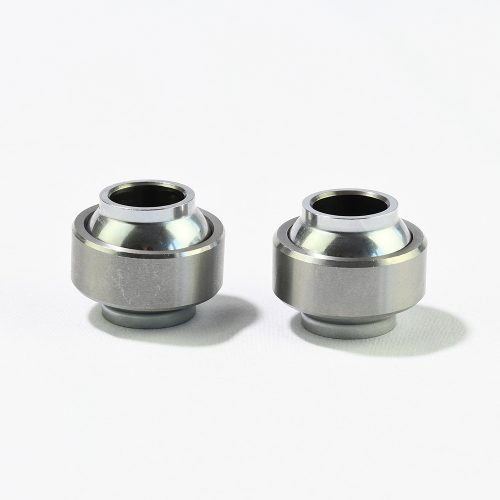

Design: Hoher Winkelversatz
Modelle: YPB-T
Werkstoff: Chromoly-Stahl-Laufbahn 4130, 52100-Lagerstahlkugel mit Teflon-Auskleidung
Größe: Zollgrößen verfügbar

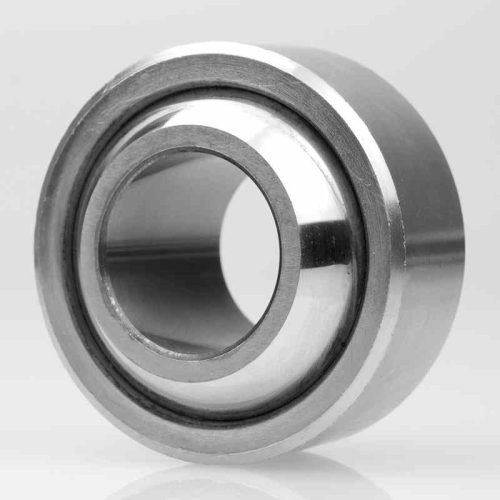

Design: Breite Serie
Modelle: WPB-T WPB-TG (mit Prägenut)
Werkstoff: Laufbahn aus Chromoly-Stahl 4130 und Kugel aus 52100-Lagerstahl, Edelstahl optional
Größe: Zollgrößen verfügbar

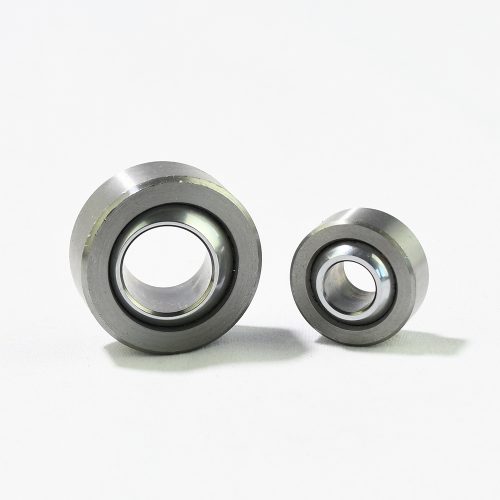

Design: Selbstschmierend
Modelle: GEC
Werkstoff: Laufbahn aus Baustahl und Kugel aus 52100-Lagerstahl
Größe: Metrische Größen verfügbar

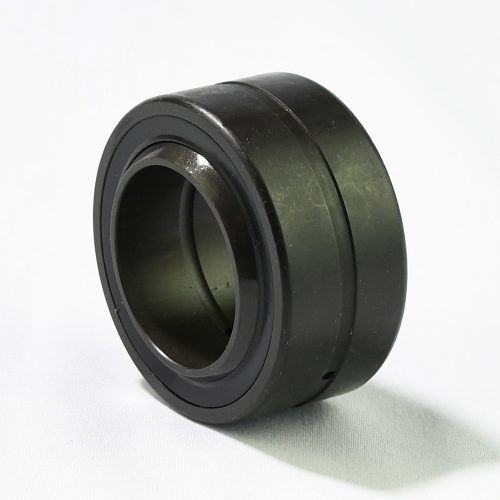

Design: Heavy Duty
Modelle: GEZ, GEZ-2RS (mit Gummidichtungen)
Werkstoff: Laufbahn und Kugel aus 52100-Lagerstahl
Größe: Metrische Größen verfügbar
Modell: CS (DIN 71802)
Typ: Gasfeder-Kugelgelenk, Dichtkappe optional
Werkstoff: Baustahl, Edelstahl optional
Größe: Metrische Größen verfügbar

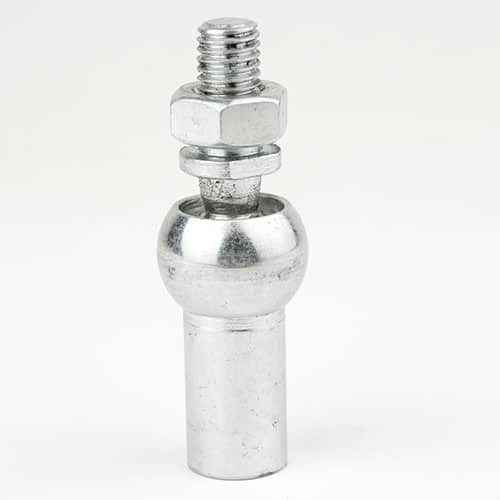

Modell: AI (GN 71802.1)
Typ: Inline-Kugelgelenk, Dichtkappe optional
Werkstoff: Baustahl, Edelstahl optional
Größe: Metrische Größen verfügbar

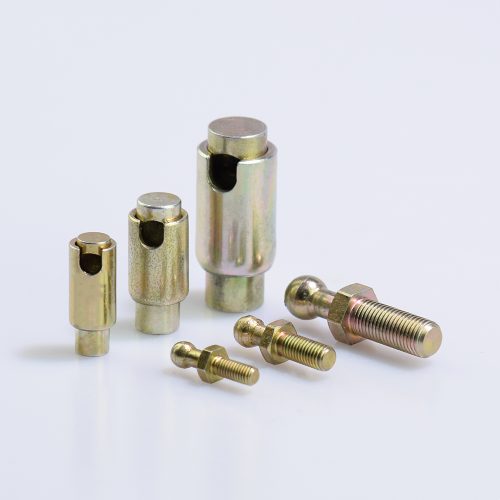

Modell: QD
Typ: Quick-Release-Kugelgelenk
Werkstoff: Baustahl, Edelstahl oder Aluminium optional
Größe: Zollgrößen verfügbar

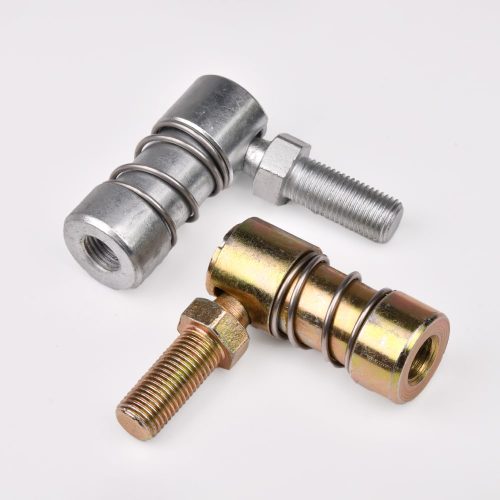

Modell: QI
Typ: Schnelllösbare Kugelverbindung
Werkstoff: Baustahl, Edelstahl optional
Größe: Zollgrößen verfügbar
Modell: ES
Typ: Geklemmtes Kugelgelenk mit Gummibuchse
Werkstoff: Baustahl, Edelstahl optional
Größe: Zollgrößen verfügbar
Modell: DIN 71803
Typ: Kugelbolzen / Kugelstift
Werkstoff: Baustahl, Edelstahl optional
Größe: Gemäß Ihrer Anfrage

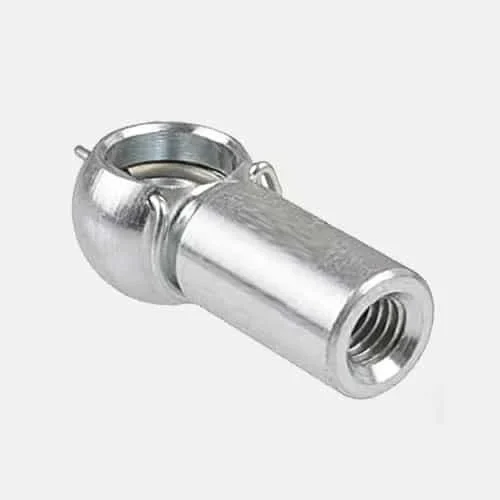

Modell: DIN 71805
Typ: Kugelaufnahme aus Stahl
Werkstoff: Baustahl, Edelstahl optional
Größe: Gemäß Ihrer Anfrage
Aufbau: Lastnut Heavy Duty
Modelle: XM(Außengewinde) / XF(Innengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.1900~2.0000
Gewinde: 10-32~2-12 Zoll
Statische Last: 2.851~225.924 lbs
Aufbau: Lastnut Versatz
Modelle: XM-OS(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.7500~0.8750
Gewinde: 3/4-16,7/8-14 Zoll
Aufbau: 3-teilig versetzt
Modelle: JMX-OS(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.7500~0.8750
Gewinde: 7/8-14 Zoll
Aufbau: Lastnut Heavy Duty
Modelle: AM(Außengewinde) / AF(Innengewinde)
Werkstoff: Aluminium
Bohrung: 0.1900~1.0000
Gewinde: 10-32~1-14 Zoll
Statische Last: 788~36.285 lbs
Aufbau: Lastnut Heavy Duty
Modelle: EXM(Außengewinde) / EXF(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1900~1.0000
Gewinde: 10-32~1-12 Zoll
Statische Last: 1.169~43.541 lbs
Aufbau: 2-teilig kommerziell-industriell
Modelle: CM-T(Außengewinde) / CF-T(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1250~1.0000
Gewinde: 10-32~1 1/4-12 Zoll
Statische Last: 700~16.922 lbs
Aufbau: 2-teilig kommerziell-industriell
Modelle: SCM-T(Außengewinde) / SCF-T(Innengewinde)
Werkstoff: Edelstahl
Bohrung: 0.1900~1.0000
Gewinde: 10-32~1 1/4-12 Zoll
Statische Last: 1.190~11.595 lbs
Aufbau: 2-teilig kommerziell-industriell
Modelle: PCM(-T)(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.3750~0.7500
Gewinde: 3/8-24~3/4-16 Zoll
Statische Last: 9.088~27.000 lbs
Aufbau: 2-teilig kommerziell-industriell
Modelle: PCYM-T(Außengewinde) / PCYF-T(Innengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.3750~0.7500
Gewinde: 3/8-24~3/4-16 Zoll
Statische Last: 11.050~30.290 lbs
Aufbau: 3-teilig Präzision
Modelle: JMX(-T)(Außengewinde) / JFX(-T)(Innengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.1900~1.2500
Gewinde: 10-32~1 1/4-12 Zoll
Statische Last: 2.851~138.800 lbs
Aufbau: 3-teilig Präzision
Modelle: HJMX(-T)(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.3750~0.7500
Gewinde: 3/8-24~3/4-16 Zoll
Statische Last: 11.410~44.650 lbs
Aufbau: 3-teilig Präzision
Modelle: ALJM(-T)/ALRSM(-T)(Außengewinde) / ALJF(-T)(Innengewinde)
Werkstoff: Aluminium
Bohrung: 0.1900~0.7500
Gewinde: 10-32~3/4-16 Zoll
Statische Last: 1.360~23.390 lbs
Aufbau: 3-teilig Präzision
Modelle: JM(-T)(Außengewinde) / JF(-T)(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1250~1.2500
Gewinde: 10-32~1 1/4-20 Zoll
Statische Last: 500~43.555 lbs
Aufbau: 3-teilig Präzision
Modelle: VM(Außengewinde) / VF(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1900~0.7500
Gewinde: 10-32~3/4-16 Zoll
Statische Last: 1.169~11.518 lbs
Aufbau: Spritzgegossen
Modelle: PM(Außengewinde) / PF(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1900~0.7500
Gewinde: 10-32~3/4-16 Zoll
Statische Last: 1.174~10.937 lbs
Design: Mit Stift
Werkstoff: Chromoly-Stahl 4130 / Baustahl / Edelstahl / Aluminium
Gewinde: Außen / innen, links / rechts
Größe: Zoll / metrisch
Benötigen Sie Hilfe für Ihr Projekt?

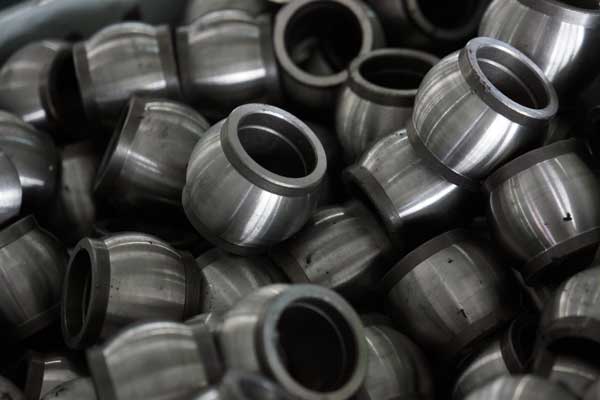

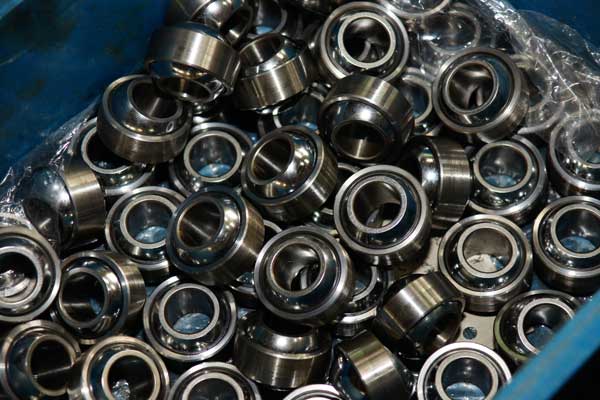

Mit über 26 Jahren Erfahrung in der Präzisionsfertigung sind wir spezialisiert auf langlebige, leistungsstarke kundenspezifische Metallkomponenten für anspruchsvolle Industrie- und Automotive-Anwendungen. Unser 3.250 m² großer, ISO-9001-zertifizierter Betrieb verfügt über moderne CNC-Bearbeitungszentren, Wärmebehandlungslinien und automatisierte Inspektionssysteme, damit jedes Teil strenge Leistungs-, Zuverlässigkeits- und Sicherheitsstandards erfüllt.
Mit über 26 Jahren Erfahrung im Bereich Schweiß-Kugelgelenke sind wir spezialisiert auf langlebige, zuverlässige Lösungen für Heavy-Duty-Verbindungs- und Bewegungsanwendungen. Unser ISO-9001-zertifizierter 3.250-m²-Betrieb verfügt über moderne CNC-Maschinen, Wärmebehandlungslinien und automatisierte Inspektionssysteme, damit jedes Schweiß-Kugelgelenk höchste Leistungs- und Sicherheitsstandards erfüllt.
Engineering- & Design-Support
Ihr Partner für Innovation
Beschleunigen Sie Ihre Produktentwicklung mit unseren umfassenden Engineering-Ressourcen. Von der Idee bis zur Validierung liefern wir die technischen Daten und Dateien, die Sie für nahtlose Integration und sicheres Design benötigen.
Umfassende PDF-Datenblätter / 3D-STEP-Dateien für sofortige CAD-Integration / 2D-CAD-Zeichnungen (DWG, DXF) für präzise Details
OEM-/ODM-Anpassung
Von der Idee zur weltweiten Lieferung
Anforderungsanalyse-Anwendung, Leistungskennzahlen und Zielkosten definieren
Engineering-Design & 3D-Modellierung- Ideen in CAD-Zeichnungen und 3D-Modelle umsetzen
Prototyping & Validierung-Schnelles Prototyping und Tests für Designgenauigkeit
Werkzeugbau & Serienproduktion-Von freigegebenen Mustern zur Großserienfertigung
Qualitätssicherung-Rigorose Prüfungen für gleichbleibende Leistung

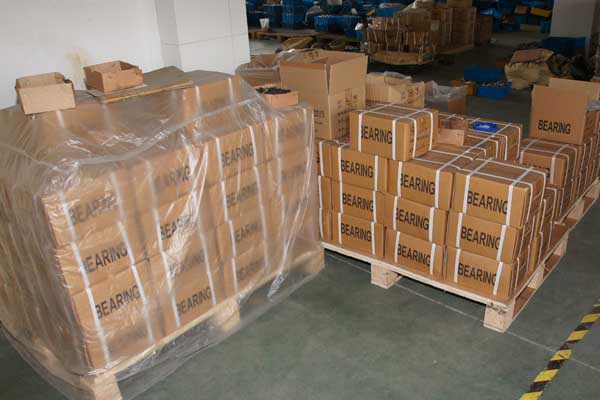

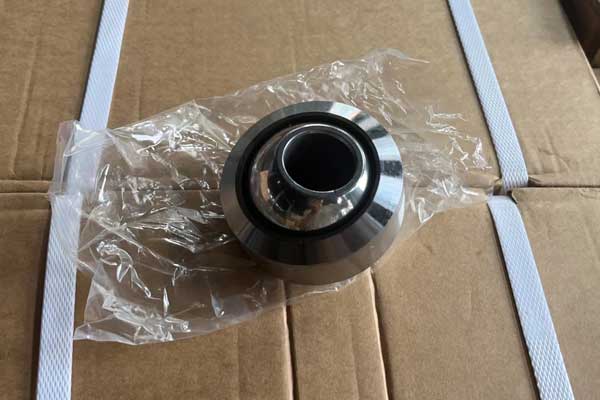

Verpackung & Services
Mehr als Produkte — wir liefern Mehrwert
Wir sorgen dafür, dass Ihre Produkte sicher, geschützt und marktfertig ankommen. Von professioneller Standardverpackung bis zu individuellen Lösungen sind unsere Services darauf ausgelegt, Ihre Marke weltweit zu unterstützen.
Verpackung in Neutralbox für ein sauberes, markenfähiges Erscheinungsbild / mehrsprachige Handbücher für globale Nutzer / maßgeschneiderte Lösungen mit zuverlässiger weltweiter Logistik
FAQ
Wie ist Ihre Lieferzeit?
Wir bieten flexible Lieferzeiten. Für Standardprodukte beträgt die Lieferzeit typischerweise 3-4 Wochen. Für Sonderprodukte kann die Lieferzeit je nach Auftragskomplexität 4-6 Wochen. Bei dringenden Anforderungen informieren Sie uns bitte bei der Bestellung — wir beschleunigen den Prozess nach Kräften.
Bei dringenden Bestellungen können wir die Lieferzeit auf 2-3 Wochen verkürzen; es können zusätzliche Eilzuschläge anfallen.
Wie wird der Preis für Sonderprodukte berechnet?
Der Preis für Sonderprodukte ergibt sich aus folgenden Faktoren:
Größe und Spezifikationen: Größere oder komplexere Abmessungen erhöhen den Preis.
Materialauswahl: Hochfeste Werkstoffe oder spezielle Oberflächenbehandlungen können die Kosten erhöhen.
Menge: Großbestellungen erhalten in der Regel wettbewerbsfähigere Preise.
Lieferzeit: Eilaufträge können zusätzliche Gebühren verursachen.
Wir empfehlen, konkrete Anforderungen anzugeben, damit wir ein detailliertes Angebot erstellen können.
Wie ist die Qualitätssicherung für Sonderprodukte?
Alle Sonderprodukte durchlaufen eine strenge Qualitätskontrolle, um internationale Standards und Ihre spezifischen Anforderungen zu erfüllen. Wir führen während des gesamten Produktionsprozesses mehrere Inspektionen durch. Wir bieten eine 12 Monate Garantie, und falls unter normalem Einsatz Qualitätsprobleme auftreten, bieten wir kostenlosen Ersatz oder Reparaturservice.
Wie kann ich den Fortschritt meiner Bestellung verfolgen?
Sobald Ihre Bestellung bestätigt und in Produktion ist, erhalten Sie regelmäßige Updates zum Produktionsfortschritt. Unser Kundenservice ist per E-Mail oder Telefon erreichbar, um Ihnen den aktuellen Status und Lieferinformationen zu geben.
Wie stellen Sie die Produktqualität sicher?
Wir haben strenge Qualitätskontrollprozesse — von der Rohmaterialbeschaffung über die Produktion bis zur Endkontrolle. Alle Produkte durchlaufen 100 % Qualitätsprüfung bevor es das Werk verlässt, um fehlerfreie Produkte zu gewährleisten.
How do I place an order?
You can place an order by:
Contacting our sales team directly: Provide your requirements or design drawings, and we will prepare a quotation and lead time for you.
Submitting your order online: Submit your request through our website, and we will reply within 24 hours.
