Kunststoff-Gelenkköpfe & Gelenklager für vielseitige Anwendungen
Leicht | Selbstschmierend | Korrosionsbeständig

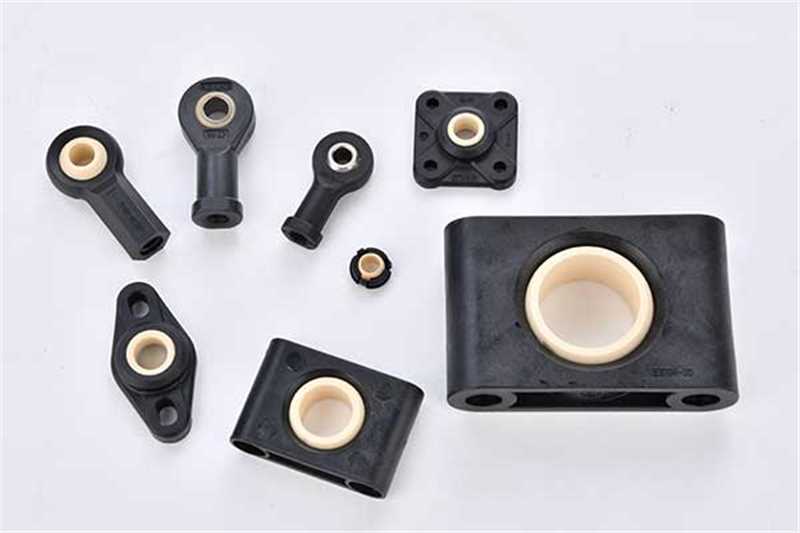

Unsere Kunststoff-Gelenkkopf- und Gelenklager-Serien
Ihre Kunden verlangen leichte, wartungsfreie und kosteneffiziente Bewegungslösungen. Deshalb haben wir unsere Kunststoff-Gelenkköpfe und Gelenklager entwickelt — gebaut für raue Umgebungen, mit weniger Gewicht und ohne Schmierung.

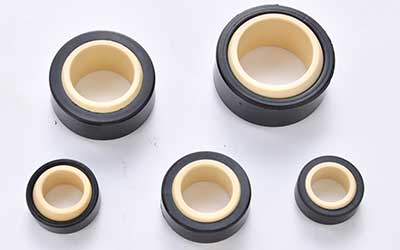

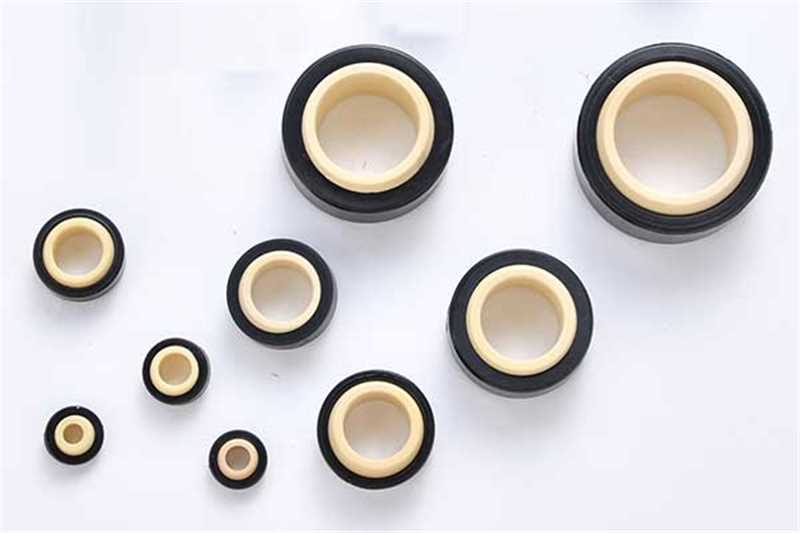

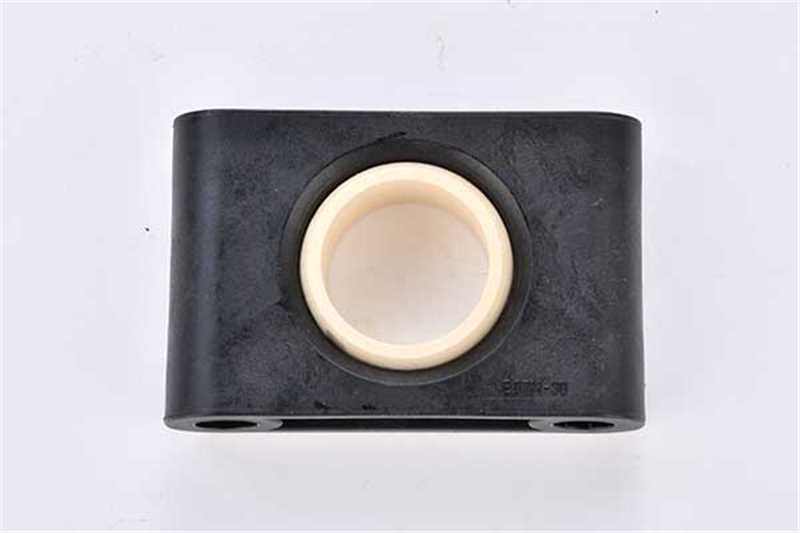

EFEM / KFEM
Kunststoff-Gelenklager

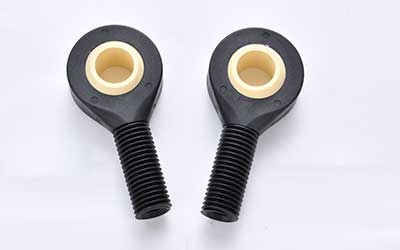

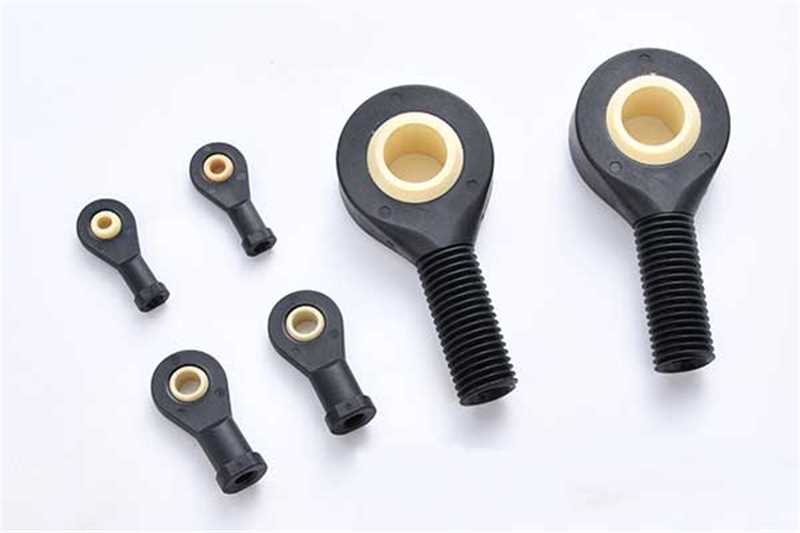

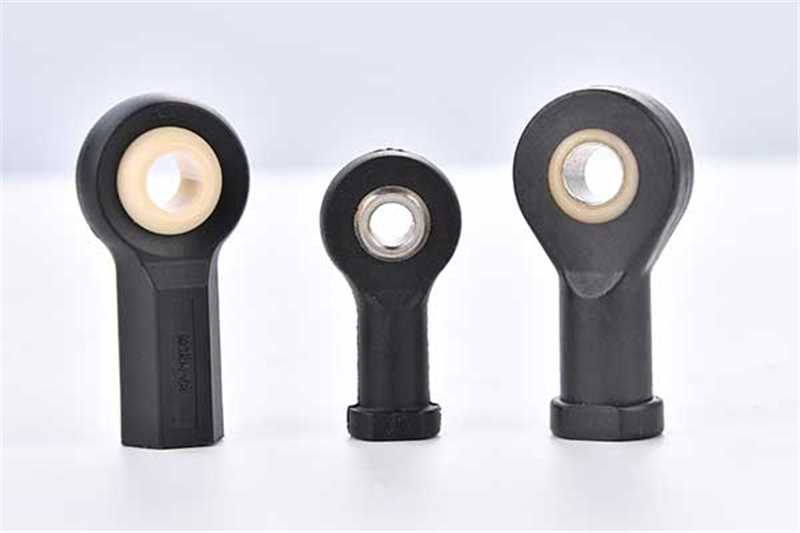

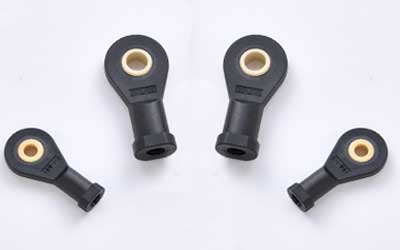

KORM / KOLM
Kunststoff-Gelenkköpfe
Außengewinde (rechts / links)
EIRM / EILM
Plastic Rod Ends
Innengewinde (rechts / links)
Kunststoff- oder Stahl-Gelenkkopf?
| Kategorie | Kunststoff-Gelenkkopf | Stahl-Gelenkkopf |
|---|---|---|
| Vorteile | – Selbstschmierend, kein Fett nötig – 50 % leichter als Stahl – Schwingungsdämpfung – Beständig gegen Schmutz, Staub und Korrosion – Funktioniert bei rotierenden, oszillierenden und linearen Bewegungen | – Hohe statische Tragfähigkeit – Bessere Wärmeableitung – Hohes Anziehmoment – Kleinere Bohrungstoleranz, präzisionsgefertigt – Mit PTFE-Liner ebenfalls selbstschmierend |
| Nachteile | – Geringere statische Tragfähigkeit – Größere Toleranz E10 – Wärmestau – Geringeres Anziehmoment – Kugel erfordert Metallhülse zur Befestigung | – Schwerer, bis zu 50 % mehr – Korrosionsanfällig außer Edelstahl – Erfordert Schmierung, zieht Schmutz an – Keine Schwingungsdämpfung |
Größen von Kunststoff-Gelenkköpfen und Gelenklagern
| Art.-Nr. (Rechtsgewinde) | Art.-Nr. (Linksgewinde) | d | d2 | m | B1 | B2 | h1 | h2 | h3 | Maximaler Schwenkwinkel |
|---|---|---|---|---|---|---|---|---|---|---|
| KORM-05 | KOLM-05 | 5 | 19 | M05 | 4.4 | 6 | 36 | 20 | 45.5 | 33° |
| KORM-06 | KOLM-06 | 6 | 21 | M06 | 4.4 | 6 | 36 | 20 | 46.5 | 27° |
| KORM-08 | KOLM-08 | 8 | 24 | M08 | 6 | 8 | 41 | 24 | 53 | 24° |
| KORM-10 | KOLM-10 | 10 | 29 | M10 | 7 | 9 | 47.5 | 27 | 62 | 24° |
| KORM-10 F | KOLM-10 F | 10 | 29 | M10×1.25 | 7 | 9 | 47.5 | 27 | 62 | 24° |
| KORM-12 | KOLM-12 | 12 | 34 | M08 | 8 | 10 | 54 | 29 | 71 | 21° |
| KORM-12 F | KOLM-12 F | 12 | 34 | M12×1.25 | 8 | 10 | 54 | 29 | 71 | 21° |
| KORM-15 | KOLM-15 | 15 | 40 | M14 | 10 | 12 | 63 | 34 | 83 | 21° |
| KORM-17 | KOLM-17 | 17 | 46 | M16 | 11 | 14 | 69 | 37 | 92 | 18° |
| KORM-17 F | KOLM-17 F | 17 | 46 | M16×1.5 | 11 | 14 | 69 | 37 | 92 | 18° |
| KORM-20 | KOLM-20 | 20 | 53 | M20×1.5 | 13 | 16 | 80 | 43 | 106.5 | 16° |
| KORM-20 M20 | KOLM-20 M20 | 20 | 53 | M20×2.5 | 13 | 16 | 80 | 43 | 106.5 | 16° |
| KORM-25 | KOLM-25 | 25 | 64 | M24×2.0 | 17 | 20 | 97 | 53 | 129 | 16° |
| KORM-30 | KOLM-30 | 30 | 73 | M30×2.0 | 19 | 22 | 113 | 65 | 149.5 | 13° |

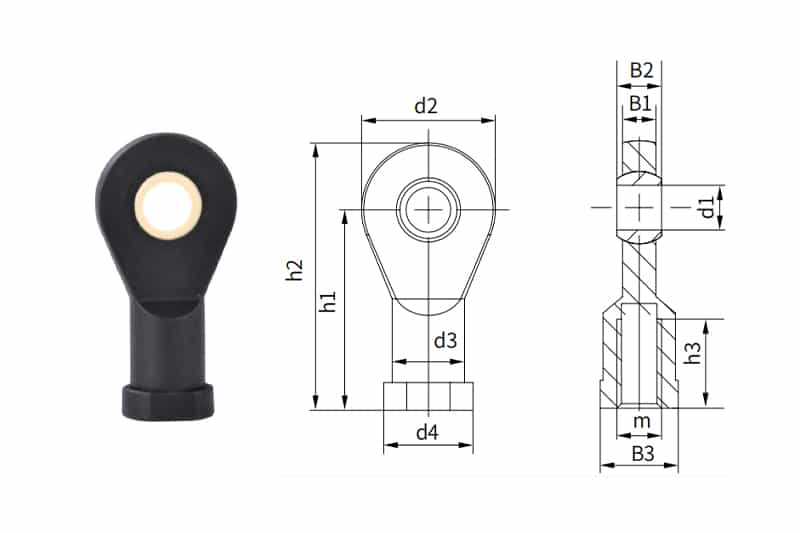

| Art.-Nr. (Rechtsgewinde) | Art.-Nr. (Linksgewinde) | d | d2 | m | d3 | d4 | B1 | B2 | h1 | h2 | h3 | B3 | Maximaler Drehwinkel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EIRM-04 | EILM-04 | 4 | 15 | M04 | – | – | 3.5 | 5 | 22.5 | 9.5 | 30 | SW08 | 33° |
| EIRM-05 | EILM-05 | 5 | 19 | M05 | 9 | 11 | 4.4 | 6 | 30 | 12 | 39.5 | SW09 | 33° |
| EIRM-06 | EILM-06 | 6 | 21 | M06 | 11 | 13 | 4.4 | 6 | 30 | 12 | 40.5 | SW11 | 27° |
| EIRM-08 | EILM-08 | 8 | 24 | M08 | 13 | 16 | 6 | 8 | 36 | 14 | 48 | SW14 | 24° |
| EIRM-10 | EILM-10 | 10 | 29 | M10 | 15 | 19 | 7 | 9 | 43 | 18 | 57.5 | SW17 | 24° |
| EIRM-10 F | EILM-10 F | 10 | 29 | M10×1.25 | 15 | 19 | 7 | 9 | 43 | 18 | 57.5 | SW17 | 24° |
| EIRM-12 | EILM-12 | 12 | 34 | M12 | 18 | 22 | 8 | 10 | 50 | 20 | 67 | SW19 | 21° |
| EIRM-12 F | EILM-12 F | 12 | 34 | M12×1.25 | 18 | 22 | 8 | 10 | 50 | 20 | 67 | SW19 | 21° |
| EIRM-15 | EILM-15 | 15 | 40 | M14 | 21 | 26 | 10 | 12 | 61 | 27 | 81 | SW22 | 21° |
| EIRM-16 | EILM-16 | 17 | 46 | M16 | 24 | 30 | 11 | 14 | 67 | 27 | 90 | SW27 | 18° |
| EIRM-16 F | EILM-16 F | 16 | 43 | M16 | – | – | 10.5 | 13 | 64.5 | 26.5 | 86 | SW22 | 21° |
| EIRM-17 | EILM-17 | 16 | 43 | M16×1.5 | – | – | 10.5 | 13 | 64.5 | 26.5 | 86 | SW22 | 21° |
| EIRM-17 F | EILM-17 F | 17 | 46 | M16×1.5 | 24 | 30 | 11 | 14 | 67 | 27 | 90 | SW27 | 18° |
| EIRM-20 | EILM-20 | 20 | 53 | M20×1.5 | 27 | 34 | 13 | 16 | 77 | 31 | 103.5 | SW30 | 16° |
| EIRM-20 M20 | EILM-20 M20 | 20 | 53 | M20×2.5 | 27 | 34 | 13 | 16 | 77 | 31 | 103.5 | SW30 | 16° |
| EIRM-25 | EILM-25 | 25 | 64 | M24×2.0 | 34 | 41 | 17 | 20 | 94 | 38 | 126.5 | SW36 | 16° |
| EIRM-30 | EILM-30 | 30 | 73 | M30×2.0 | 41 | 48 | 19 | 22 | 110 | 47 | 146.5 | SW41 | 13° |
| ART.-NR. E10 | d | D | L1 | L2 | F | Maximaler Schwenkwinkel | Maximale statische Last nach Montage in der Basis Radial [N]/Axial [N] | Maximales Kugelmoment [Nm] | Gewicht [GRAMM] |
|---|---|---|---|---|---|---|---|---|---|
| EFEM-04 | 4 | 12 | 5 | 3 | 0.5 | 37° | 600/50 | 1 | 0.4 |
| EFEM-05 | 5 | 14 | 6 | 4 | 0.5 | 33° | 1000/130 | 2 | 0.8 |
| EFEM-06 | 6 | 14 | 6 | 4 | 0.5 | 27° | 1200/150 | 2.5 | 0.9 |
| EFEM-08 | 8 | 16 | 8 | 5 | 0.5 | 24° | 1800/175 | 7 | 1.2 |
| EFEM-10 | 10 | 19 | 9 | 6 | 0.5 | 24° | 2500/400 | 14 | 1.9 |
| EFEM-12 | 12 | 22 | 10 | 7 | 0.5 | 21° | 3800/650 | 25 | 2.8 |
| EFEM-15 | 15 | 26 | 12 | 9 | 0.5 | 21° | 5500/1000 | 30 | 6.9 |
| EFEM-16 | 16 | 28 | 13 | 9.5 | 0.5 | 21° | 6000/1150 | 32 | 9 |
| EFEM-17 | 17 | 30 | 14 | 10 | 1 | 21° | 6300/1200 | 35 | 10.6 |
| EFEM-20 | 20 | 35 | 16 | 12 | 1 | 18° | 9000/1400 | 40 | 16.3 |
| EFEM-25 | 25 | 42 | 20 | 16 | 1 | 16° | 14000/2900 | 55 | 29 |
| EFEM-30 | 30 | 47 | 22 | 18 | 1 | 13° | 17000/4000 | 70 | 37.4 |
| EFEM-40 | 40 | 62 | 28 | 22 | 1 | 15° | 22500/2500 | 80 | 57 |

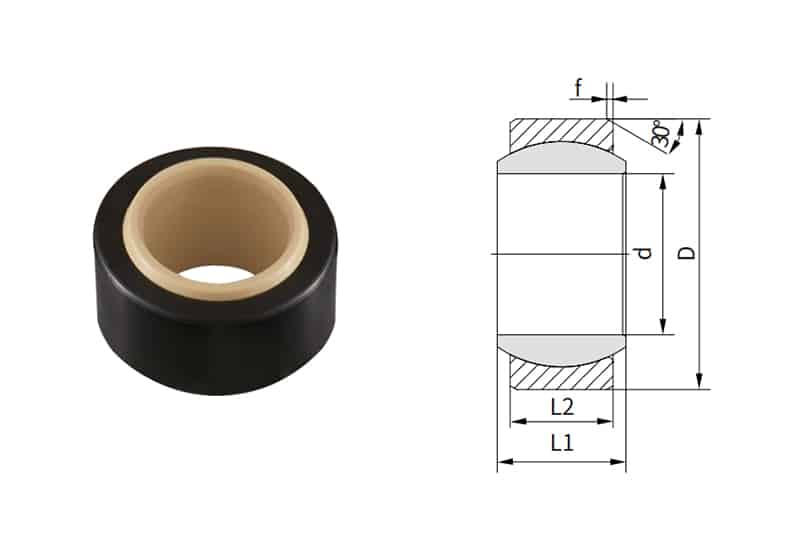

| ART.-NR. E10 | d | D | L1 | L2 | F | Maximaler Schwenkwinkel | Maximale statische Last nach Montage in der Basis Radial [N]/Axial [N] | Maximales Kugelmoment [Nm] | Gewicht [GRAMM] |
|---|---|---|---|---|---|---|---|---|---|
| KFEM-02 | 2 | 8 | 4 | 3 | 0.8 | 32° | 300/60 | 1 | 0.1 |
| KFEM-03 | 3 | 10 | 6 | 4.5 | 0.8 | 32° | 550/200 | 2 | 0.5 |
| KFEM-05 | 5 | 13 | 8 | 6 | 0.8 | 30° | 1300/500 | 5 | 1 |
| KFEM-06 | 6 | 16 | 9 | 6.5 | 0.8 | 29° | 1800/650 | 10 | 1.6 |
| KFEM-08 | 8 | 19 | 12 | 9 | 0.8 | 25° | 2700/1200 | 12 | 2.9 |
| KFEM-10 | 10 | 22 | 14 | 10.5 | 0.8 | 25° | 4000/1400 | 20 | 4.4 |
| KFEM-12 | 12 | 26 | 16 | 12 | 0.8 | 25° | 5400/1500 | 30 | 7 |
| KFEM-14 | 14 | 28 | 19 | 13.5 | 0.8 | 23° | 6000/2500 | 35 | 9.1 |
| KFEM-16 | 16 | 32 | 21 | 15 | 0.8 | 23° | 8000/3000 | 40 | 12.8 |
| KFEM-18 | 18 | 35 | 23 | 16.5 | 0.8 | 23° | 9000/4000 | 45 | 16.6 |
| KFEM-20 | 20 | 40 | 25 | 18 | 0.8 | 23° | 10000/5000 | 55 | 24.4 |
| KFEM-22 | 22 | 42 | 28 | 20 | 0.8 | 22° | 11700/6500 | 60 | 28.5 |
| KFEM-25 | 25 | 47 | 31 | 22 | 0.8 | 22° | 13600/7500 | 65 | 39.3 |
| KFEM-30 | 30 | 55 | 37 | 25 | 1 | 22° | 20000/9000 | 70 | 62.6 |
| ART.-NR. E10 | d | D | L1 | L2 | F | Maximaler Schwenkwinkel | Maximale statische Last nach Montage in der Basis Radial [N]/Axial [N] | Maximales Kugelmoment [Nm] | Gewicht [GRAMM] |
|---|---|---|---|---|---|---|---|---|---|
| EFEM-15 LC | 15 | 26 | 12 | 9 | 0.5 | 30 | 5500/1000 | 21° | 4.5 |
| EFEM-16 LC | 16 | 28 | 13 | 9.5 | 0.5 | 32 | 6000/1150 | 21° | 6 |
| EFEM-20 LC | 20 | 35 | 16 | 12 | 1 | 40 | 9000/1400 | 18° | 11 |
| EFEM-25 LC | 25 | 42 | 20 | 16 | 1 | 55 | 14000/2900 | 16° | 20 |
| EFEM-30 LC | 30 | 47 | 22 | 18 | 1 | 70 | 17000/4000 | 13° | 26 |
| ART.-NR. E10 | d | D | L1 | L2 | F | Maximale statische Last nach Montage in der Basis Radial [N]/Axial [N] | Maximales Kugelmoment [Nm] | Gewicht [GRAMM] |
|---|---|---|---|---|---|---|---|---|
| KFEM-05LC | 5 | 13 | 8 | 6 | 0.8 | 1300/500 | 30° | 1 |
| KFEM-10LC | 10 | 22 | 14 | 10.5 | 0.8 | 4000/1400 | 25° | 4.3 |
| KFEM-12LC | 12 | 26 | 16 | 12 | 0.8 | 5400/1500 | 25° | 6.9 |
| KFEM-16LC | 16 | 32 | 21 | 15 | 0.8 | 8000/3000 | 23° | 12.7 |
| KFEM-18LC | 18 | 35 | 23 | 16.5 | 0.8 | 9000/4000 | 23° | 16.6 |
| KFEM-20LC | 20 | 40 | 25 | 18 | 0.8 | 10000/5000 | 23° | 23.6 |
| KFEM-25LC | 25 | 47 | 31 | 22 | 0.8 | 13600/7500 | 22° | 38.9 |
| KFEM-30LC | 30 | 55 | 37 | 25 | 1 | 20000/9000 | 22° | 61 |

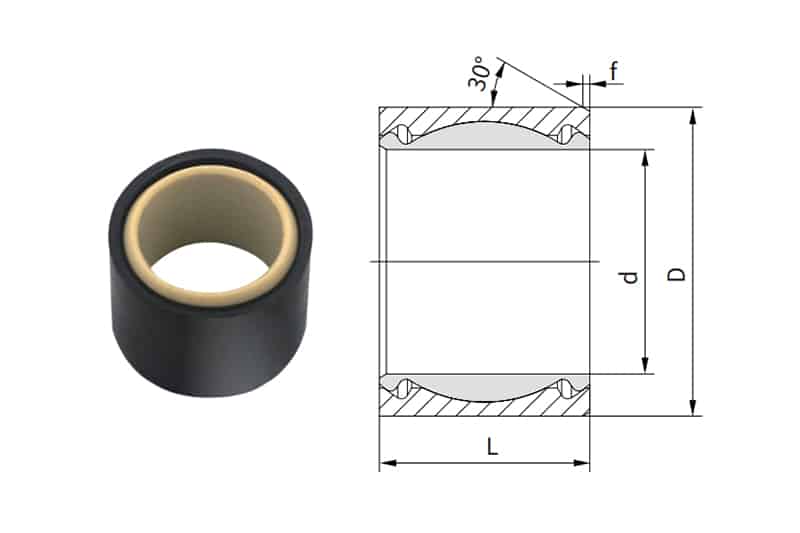

| ART.-NR. E10 | d | D | L1 | F | Maximaler Schwenkwinkel | Maximale statische Last nach Montage in der Basis Radial [N]/Axial [N] | Maximale statische Druckfestigkeit (langzeitig) Radial [N]/Axial [N] | Gewicht GRAMM |
|---|---|---|---|---|---|---|---|---|
| KFEM-08 SL | 8 | 14 | 9 | 0.5 | 5° | 2700/450 | 1350/225 | 1.1 |
| KFEM-10 SL | 10 | 16 | 10.5 | 0.5 | 5° | 4000/750 | 2000/375 | 1.5 |
| KFEM-12 SL | 12 | 18 | 12 | 0.5 | 5° | 4500/750 | 2250/375 | 2 |
| KFEM-16 SL | 16 | 22 | 15 | 0.5 | 5° | 6500/500 | 3250/250 | 3.1 |
Anpassungsdienstleistungen
Werkstoffe
- Speziell formulierte Engineering-Kunststoffe: Hoher Verschleißwiderstand, selbstschmierend, wartungsfrei.
- Verstärkte Verbundwerkstoffe: Für Anwendungen mit höherer Traglast.
- UV- und chemikalienbeständige Polymere: Ideal für Outdoor-, Landwirtschafts- und Medizinbranchen.
Anpassungsoptionen
- Abmessungen: Gewinde (M, UNF, UNC), Bohrungsgrößen und Gehäusegeometrien vollständig nach Ihren Zeichnungen.
- Farben: Standard Schwarz und Weiß, optionale Farben (Rot, Blau, Grün usw.) für Branding- oder Identifikationsanforderungen.
- Logo-Branding: Gewebte Etiketten, Lasermarkierung oder individuelles Prägen auf dem Gehäuse für OEM/ODM-Projekte.
- Verpackung: Von Polybeuteln in Bulk bis zu individuell gestalteten Farbkartons, inklusive Logo, Barcode und Anleitungsblättern.
- Baugruppen: Erhältlich als einzelne Gelenkköpfe / Gelenklager oder integriert in Baugruppen mit Wellen, Flanschen oder Kunststoffmuttern.
Benötigen Sie Hilfe für Ihr Projekt?

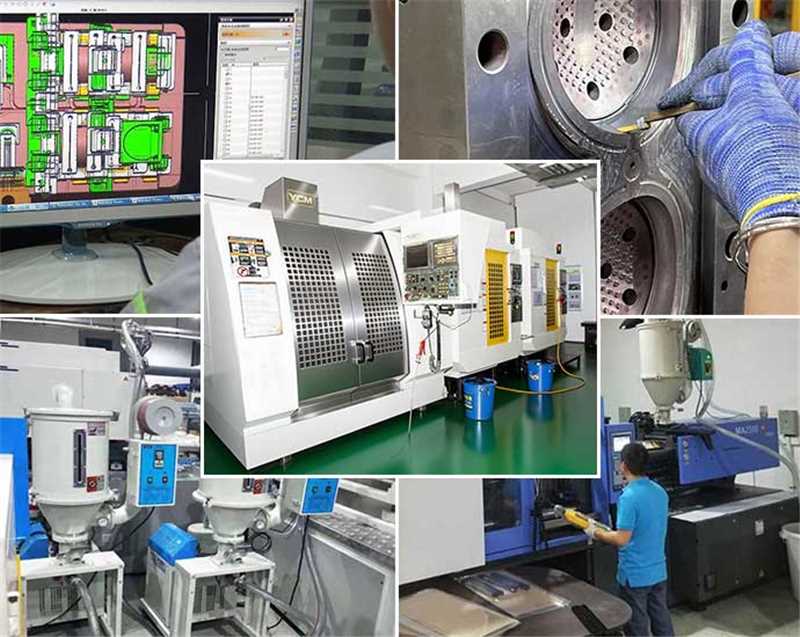

Prozessablauf von Kunststoff-Gelenkköpfen und Gelenklagern
- 1. Konstruktion der Werkzeugzeichnung
- 2. Werkzeugbau
- 3. Werkzeugfreigabe (nach Bestätigung)
- 4. Probeabformung
- 5. Materialtrocknung
- 6. Werkzeugmontage
- 7. Einrichten und Einstellen der Spritzgussmaschine
- 8. Prüfung der Maß- und Montagetoleranzen
- 9. Serienproduktion (nach erfolgreicher Validierung)
Entwickelt für branchenübergreifende Anwendungen

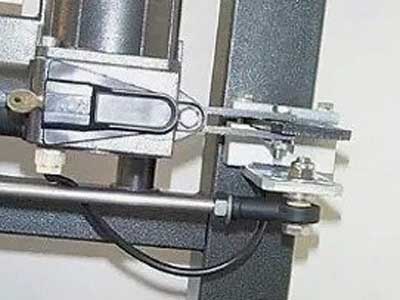

Industrieausrüstung

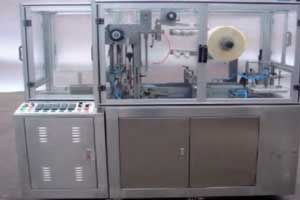

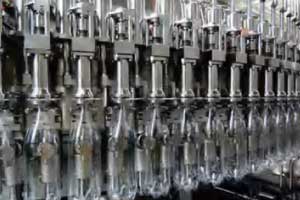

Textilmaschinen, Abfüllanlagen, Verpackungslinien
Landwirtschaft & leichte Mobilität
Landmaschinen, Fahrräder, Rollstühle

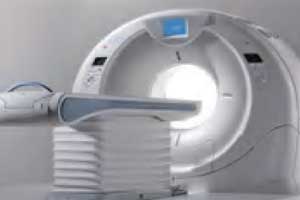

Medizinische Anwendungen
Medizinprodukte, Krankenhausbetten, Zahnarztstühle
Präzisionssysteme

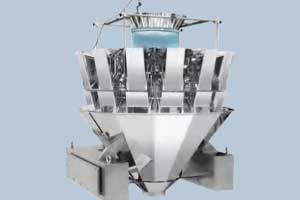

Wiegeausrüstung, Solar-Tracker, Drohnen
Automotive & Transport
Autos, Busse, Hochgeschwindigkeitszüge
Weitere Gelenkköpfe
Wir bieten ein umfassendes Sortiment an Gelenkköpfen für Ihre spezifischen Anwendungsanforderungen. Filtern Sie nach Anwendung, um Ihre Lösung zu finden.
Aufbau: Lastnut Heavy Duty
Modelle: XM(Außengewinde) / XF(Innengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.1900~2.0000
Gewinde: 10-32~2-12 Zoll
Statische Last: 2.851~225.924 lbs
Aufbau: Lastnut Versatz
Modelle: XM-OS(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.7500~0.8750
Gewinde: 3/4-16,7/8-14 Zoll

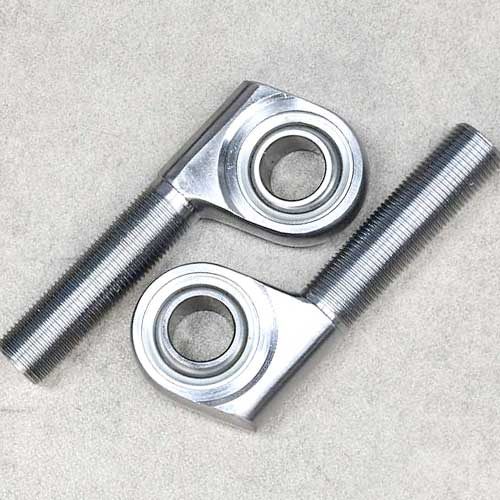

Aufbau: 3-teilig versetzt
Modelle: JMX-OS(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.7500~0.8750
Gewinde: 7/8-14 Zoll

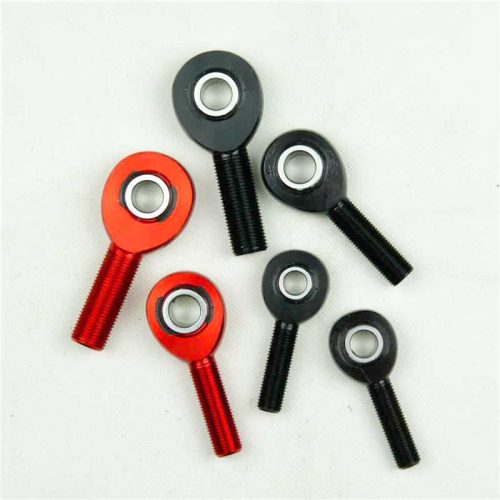

Aufbau: Lastnut Heavy Duty
Modelle: AM(Außengewinde) / AF(Innengewinde)
Werkstoff: Aluminium
Bohrung: 0.1900~1.0000
Gewinde: 10-32~1-14 Zoll
Statische Last: 788~36.285 lbs

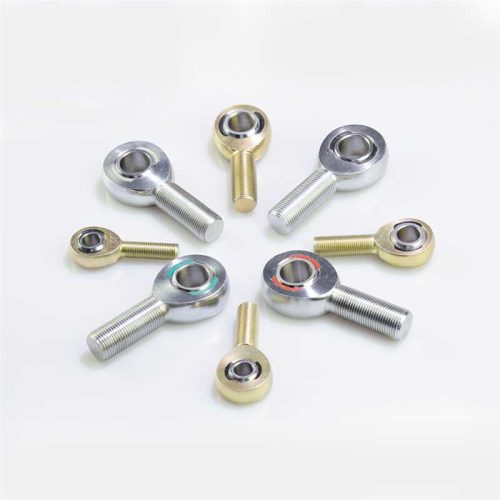

Aufbau: Lastnut Heavy Duty
Modelle: EXM(Außengewinde) / EXF(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1900~1.0000
Gewinde: 10-32~1-12 Zoll
Statische Last: 1.169~43.541 lbs
Aufbau: 2-teilig kommerziell-industriell
Modelle: CM-T(Außengewinde) / CF-T(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1250~1.0000
Gewinde: 10-32~1 1/4-12 Zoll
Statische Last: 700~16.922 lbs

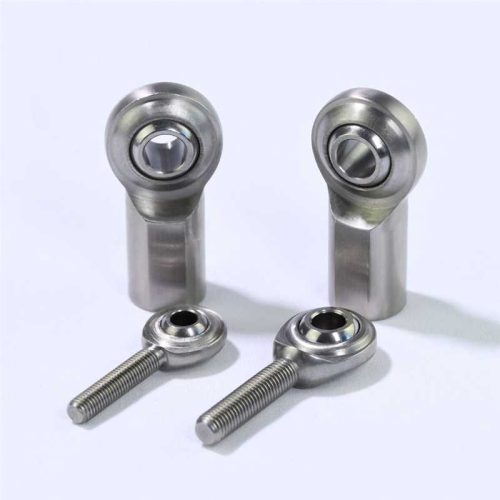

Aufbau: 2-teilig kommerziell-industriell
Modelle: SCM-T(Außengewinde) / SCF-T(Innengewinde)
Werkstoff: Edelstahl
Bohrung: 0.1900~1.0000
Gewinde: 10-32~1 1/4-12 Zoll
Statische Last: 1.190~11.595 lbs

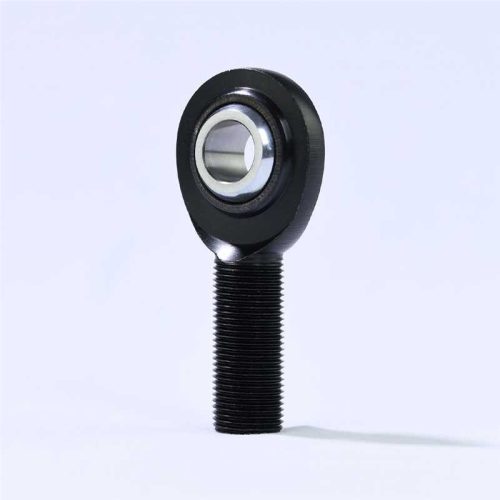

Aufbau: 2-teilig kommerziell-industriell
Modelle: PCM(-T)(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.3750~0.7500
Gewinde: 3/8-24~3/4-16 Zoll
Statische Last: 9.088~27.000 lbs

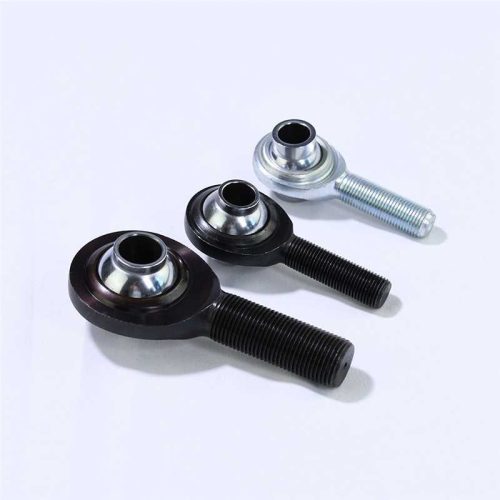

Aufbau: 2-teilig kommerziell-industriell
Modelle: PCYM-T(Außengewinde) / PCYF-T(Innengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.3750~0.7500
Gewinde: 3/8-24~3/4-16 Zoll
Statische Last: 11.050~30.290 lbs
Aufbau: 3-teilig Präzision
Modelle: JMX(-T)(Außengewinde) / JFX(-T)(Innengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.1900~1.2500
Gewinde: 10-32~1 1/4-12 Zoll
Statische Last: 2.851~138.800 lbs

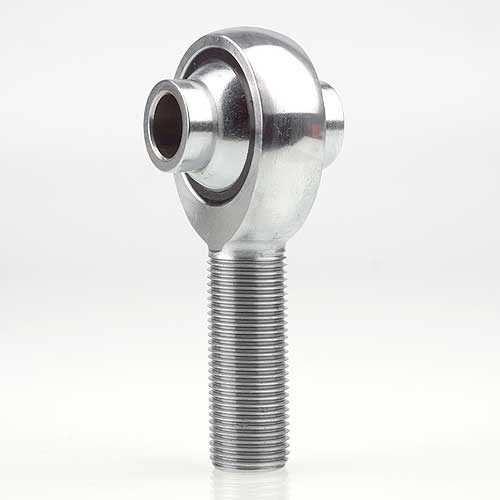

Aufbau: 3-teilig Präzision
Modelle: HJMX(-T)(Außengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 0.3750~0.7500
Gewinde: 3/8-24~3/4-16 Zoll
Statische Last: 11.410~44.650 lbs

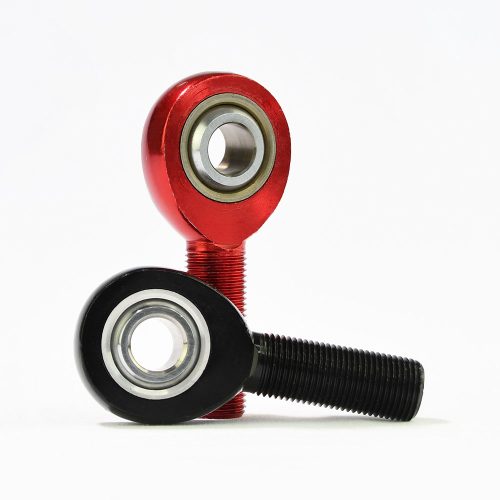

Aufbau: 3-teilig Präzision
Modelle: ALJM(-T)/ALRSM(-T)(Außengewinde) / ALJF(-T)(Innengewinde)
Werkstoff: Aluminium
Bohrung: 0.1900~0.7500
Gewinde: 10-32~3/4-16 Zoll
Statische Last: 1.360~23.390 lbs
Aufbau: 3-teilig Präzision
Modelle: JM(-T)(Außengewinde) / JF(-T)(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1250~1.2500
Gewinde: 10-32~1 1/4-20 Zoll
Statische Last: 500~43.555 lbs

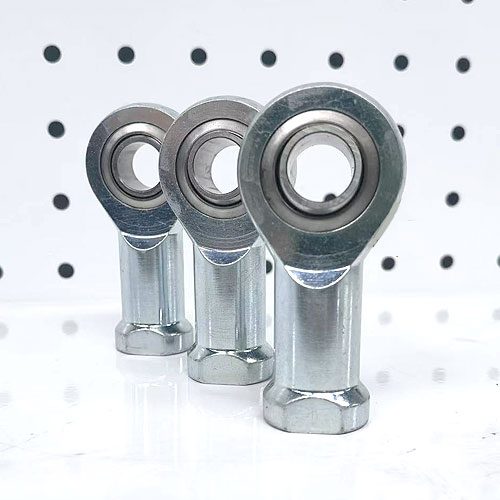

Aufbau: 3-teilig Präzision
Modelle: VM(Außengewinde) / VF(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1900~0.7500
Gewinde: 10-32~3/4-16 Zoll
Statische Last: 1.169~11.518 lbs
Aufbau: Spritzgegossen
Modelle: PM(Außengewinde) / PF(Innengewinde)
Werkstoff: Baustahl
Bohrung: 0.1900~0.7500
Gewinde: 10-32~3/4-16 Zoll
Statische Last: 1.174~10.937 lbs
Aufbau: Lastnut Heavy Duty
Modelle: MXM(Außengewinde) / MXF(Innengewinde)
Werkstoff: Chromoly-Stahl 4130
Bohrung: 5~50
Gewinde: M5*0.8~M48*2.0
Statische Last: 7.8~195 kn

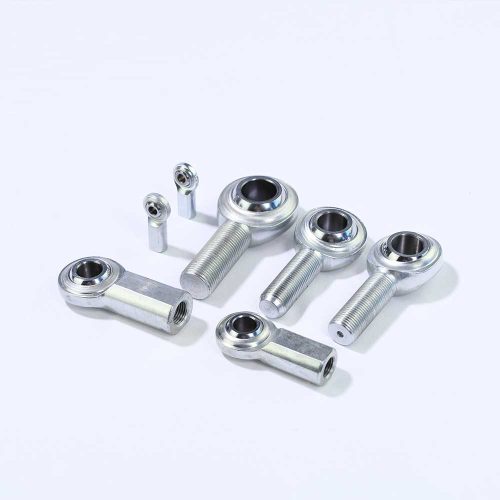

Aufbau: 2-teilig kommerziell-industriell
Modelle: CM-M(Außengewinde) / CF-M(Innengewinde)
Werkstoff: Baustahl
Bohrung: 3~20
Gewinde: M3*0.5~M20*1.5
Statische Last: 1,775~57,101 n

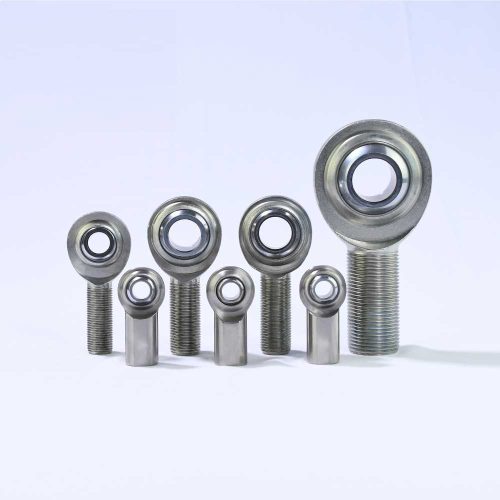

Aufbau: 2-teilig kommerziell-industriell
Modelle: SCM-MT(Außengewinde) / SCF-MT(Innengewinde)
Werkstoff: Edelstahl
Bohrung: 5~20
Gewinde: M5*0.8~M20*1.5
Statische Last: 4,056~37,391 n

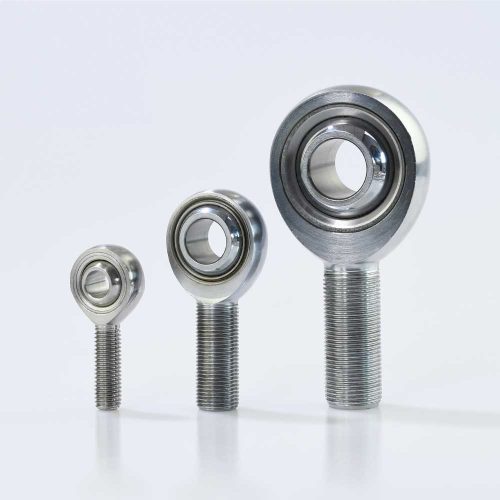

Aufbau: 3-teilig Präzision
Modelle: JMX-M(Außengewinde) / JFX-M(Innengewinde)
Werkstoff: Chromoly-Stahl
Bohrung: 5~30
Gewinde: M5*0.8~M30*2.0
Statische Last: 5.170~476.745 lbs
Aufbau: 3-teilig Präzision
Modelle: JM-M(Außengewinde) / JF-M(Innengewinde)
Werkstoff: Baustahl
Bohrung: 5~30
Gewinde: M5*0.8~M30*2.0
Statische Last: 5.170~193.732 lbs
Aufbau: 3-teilig Präzision
Modelle: SA…TK(Außengewinde) / SI…TK(Innengewinde)
Werkstoff: Baustahl
Bohrung: 5~35
Gewinde: M5*0.8~M36*2.0
Statische Last: 7.5~205.7 kn
Aufbau: Spritzgegossen
Modelle: MPM(Außengewinde) / MPF(Innengewinde)
Werkstoff: Baustahl
Bohrung: 5~20
Gewinde: M5*0.8~M20*1.5
Statische Last: 5,000~36,000 n

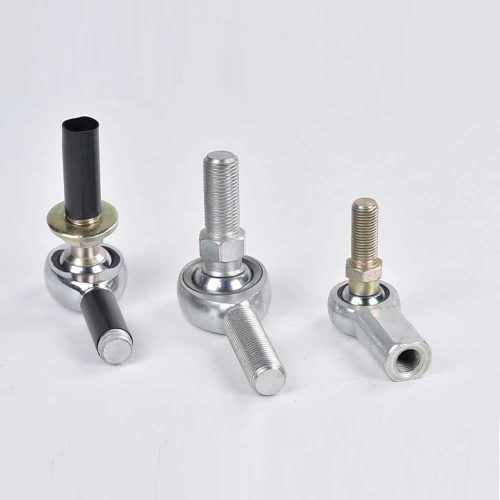

Design: Mit Stift
Werkstoff: Chromoly-Stahl 4130 / Baustahl / Edelstahl / Aluminium
Gewinde: Außen / innen, links / rechts
Größe: Zoll / metrisch
Design: Sonder-Gelenkkopf (doppelseitig, massives Gestängeauge, langer Schaft, hoher Winkelversatz,
Werkstoff: Chromoly-Stahl 4130 / Baustahl / Edelstahl / Aluminium
Größe: Nach Ihrer Zeichnung oder Ihrem Muster
| Werkstoff | Eigenschaften | Zugfestigkeit (max.) | Am besten für | Am besten für | Empfohlene Gelenkköpfe |
|---|---|---|---|---|---|
| Chromoly-Stahl | Überlegene Festigkeit und Zähigkeit sowie deutlich verbesserte Schweißbarkeit. Beste Leistung nach Wärmebehandlung. | 1040-1670 MPa (wärmebehandelt) | Hochbelastete, stoßintensive und Heavy-Duty-Anwendungen wie Motorsport-Fahrwerke und landwirtschaftliche Gestänge. |   | Zoll-Modelle XM/XF, JMX/JFX Metrische Modelle MXM/MXF, JMX-M/JFX-M |
| Baustahl | Universell und kosteneffizient, geeignet für die meisten Standard-Industrieapplikationen. | 620-680 MPa | Standard-Industriegestänge und Steuermechanismen. |   | Zoll-Modelle CM/CF, VM/VF Metrische Modelle CM-M/CF-M, SA…TK/SI…TK |
| Edelstahl | Ausgezeichnete Korrosionsbeständigkeit, hygienisch, beständig gegen Chemikalien und Salzwasser. | ~515-620 MPa | Marineschiffe, Lebensmittelverarbeitung, Chemieanlagen, Unterwasseranwendungen und Landmaschinen. |   | Zoll-Modelle SCM/SCF, XM-SS/XF-SS Metrische Modelle SCM-M/SCF-M, MXM-SS/MXF-SS |
| Aluminium | 7075-T6 Luftfahrt-Aluminium: maximales Festigkeits-Gewichts-Verhältnis, nur ein Drittel des Gewichts von Stahl | ~572 MPa | Gewichtskritische Anwendungen wie Rennsport, Leichtbau-Designs und Luftfahrtkomponenten. |   | Zoll-Modelle AM/AF,ALJM/ALJF Metrische Modelle CUSTOM |
| Titan | Maximales Festigkeits-Gewichts-Verhältnis, unübertroffene Korrosionsbeständigkeit und Hochtemperaturstabilität. | >1000 MPa (wärmebehandelt) | Luft- und Raumfahrt, Militär und High-End-Motorsport, wo Leistung vor Kosten geht. |   | Zoll-Modelle XM/XF,JMX/JFX Metrische Modelle MXM/MXF,JMX-M/JFX-M |
Benötigen Sie Hilfe für Ihr Projekt?
Mit über 26 Jahren Erfahrung in der Präzisionsfertigung sind wir spezialisiert auf langlebige, leistungsstarke kundenspezifische Metallkomponenten für anspruchsvolle Industrie- und Automotive-Anwendungen. Unser 3.250 m² großer, ISO-9001-zertifizierter Betrieb verfügt über moderne CNC-Bearbeitungszentren, Wärmebehandlungslinien und automatisierte Inspektionssysteme, damit jedes Teil strenge Leistungs-, Zuverlässigkeits- und Sicherheitsstandards erfüllt.
Engineering- & Design-Support
Ihr Partner für Innovation
Beschleunigen Sie Ihre Produktentwicklung mit unseren umfassenden Engineering-Ressourcen. Von der Idee bis zur Validierung liefern wir die technischen Daten und Dateien, die Sie für nahtlose Integration und sicheres Design benötigen.
Umfassende PDF-Datenblätter / 3D-STEP-Dateien für sofortige CAD-Integration / 2D-CAD-Zeichnungen (DWG, DXF) für präzise Details
OEM-/ODM-Anpassung
Von der Idee zur weltweiten Lieferung
Anforderungsanalyse-Anwendung, Leistungskennzahlen und Zielkosten definieren
Engineering-Design & 3D-Modellierung- Ideen in CAD-Zeichnungen und 3D-Modelle umsetzen
Prototyping & Validierung-Schnelles Prototyping und Tests für Designgenauigkeit
Werkzeugbau & Serienproduktion-Von freigegebenen Mustern zur Großserienfertigung
Qualitätssicherung-Rigorose Prüfungen für gleichbleibende Leistung
Verpackung & Services
Mehr als Produkte — wir liefern Mehrwert
Wir sorgen dafür, dass Ihre Produkte sicher, geschützt und marktfertig ankommen. Von professioneller Standardverpackung bis zu individuellen Lösungen sind unsere Services darauf ausgelegt, Ihre Marke weltweit zu unterstützen.
Verpackung in Neutralbox für ein sauberes, markenfähiges Erscheinungsbild / mehrsprachige Handbücher für globale Nutzer / maßgeschneiderte Lösungen mit zuverlässiger weltweiter Logistik
FAQ
Welche Werkstoffe werden für Kunststoff-Gelenkköpfe verwendet?
Kann ich Gewinde und Bohrung anpassen?
Welche Tragfähigkeit unterstützen Ihre Kunststoff-Gelenkköpfe?
Sind diese Gelenkköpfe für Außen- oder Feuchtbereiche geeignet?
Können Sie Muster für Tests bereitstellen?
Welche Branchen verwenden diese Gelenkköpfe häufig?
Wie groß ist der Temperaturbeständigkeitsbereich Ihrer Kunststoff-Gelenkköpfe?
