Stud-Konfiguration
SYZ bietet die Basis-Gelenkkopfserie mit Stud-Konfiguration im Angebot an. Senden Sie Bohrung, Last und Zielaufnahme – wir antworten mit der exakten Konfiguration.
Stud-Montagekonfiguration für Gelenkköpfe & Heim Joints
Bolzen für Gelenkköpfe

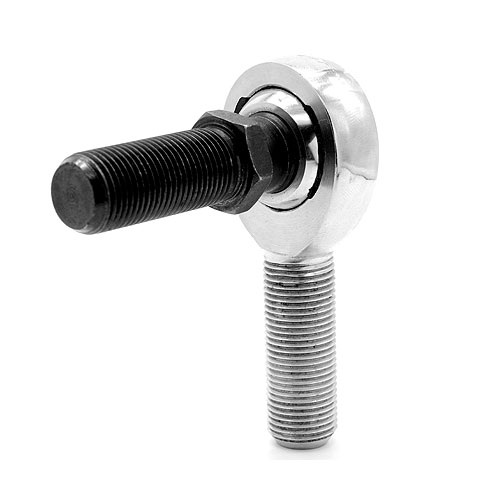

Ein Gelenkkopf-Bolzen ist eine abgestufte Welle, die in der Kugelbohrung des Gelenkkopfes gehalten wird und den durchgehenden Schraubbolzen ersetzt – so ist die Montage von einer Seite in Gewindeaufnahmen möglich.
10-32 to 3/4-16
UNF-2A thread
3/16″–3/4″
Bohrungsbereich
8 Größen
Konfigurationen
±25°
Ca. Winkelversatz
Materialzertifikate verfügbar
Von Muster zu Vollcontainer
Direkt ab Werk
RH-Standard · SL-/SX-Optionen
ISO 9001:2015 Qualität
Überblick
Was ist ein Gelenkkopf-Bolzen?
Eine Stud-Konfiguration ist eine abgestufte Wellenaufnahme in der Kugelbohrung des Gelenkkopfs. Statt eines durchgehenden Bolzens tritt das Gewindestück aus der Kugel aus und greift direkt in eine Aufnahme oder ein Gewindebauteil.San die Gelenkkopf-Artikelnummer anhängen und angebenSLfür ein Linksgewinde oderSXfür einen vergüteten Legierungsstift.
Stud-Konfiguration wählen
HinzufügenSzu einer kompatiblen SYZ-Gelenkkopf-Artikelnummer; die Bolzengröße folgt der Kugelbohrung.
Material- & Gewindeoptionen
Kohlenstoff-, Legierungs- oder Edelstahl; RH ist Standard, SL ist links, SX bezeichnet vergüteten Legierungsstahl.
Produktangebote
Gelenkkopf-Bolzengrößen
Der Bolzen wird auf die Kugelbohrung des Gelenkkopfs abgestimmt. Fügen SieSzur Basis-Artikelnummer des Gelenkkopfs für die Stud-Konfiguration; verwenden SieSLfür ein Linksgewinde undSXfür einen vergüteten Legierungsstift. Alle angegebenen Gewinde sind Außen-UNF-2A.
| Gelenkkopf-Bohrung | L ±.015″ | N ±.010″ | M-Ref. | Bolzengewinde | Details |
|---|---|---|---|---|---|
| 3/16″ | 1.016″ | 0.500″ | 0.437″ | 10-32 | Größe ansehen → |
| 1/4″ | 1.031″ | 0.562″ | 0.500″ | 1/4-28 | Größe ansehen → |
| 5/16″ | 1.219″ | 0.687″ | 0.593″ | 5/16-24 | Größe ansehen → |
| 3/8″ | 1.562″ | 0.906″ | 0.812″ | 3/8-24 | Größe ansehen → |
| 7/16″ | 1.750″ | 1.062″ | 0.937″ | 7/16-20 | Größe ansehen → |
| 1/2″ | 2.000″ | 1.125″ | 1.000″ | 1/2-20 | Größe ansehen → |
| 5/8″ | 2.500″ | 1.500″ | 1.375″ | 5/8-18 | Größe ansehen → |
| 3/4″ | 3.000″ | 1.812″ | 1.625″ | 3/4-16 | Größe ansehen → |
Dimensionale Quelle: SYZ-Gelenkkopf-Bolzenspezifikation. L und N sind Nennmaße mit den veröffentlichten Toleranzen; vor der Bearbeitung prüfen.
Engineering-Ratgeber
Auswahlratgeber
01
Gewinde abstimmen
Beginnen Sie mit der Basisbohrung des Gelenkkopfs und stimmen Sie UNF-2A-Bolzengewinde sowie L/N/M-Maße auf die Aufnahme ab.
02
Spezifikation nach Umgebung
Wählen Sie Kohlenstoff-, Legierungs- oderEdelstahlje nach Umgebung; verwenden Sie SX, wenn ein vergüteter Legierungsstift erforderlich ist.
03
Eingriff & Sicherung bestätigen
Prüfen Sie Länge und Gewindeeingriff auf der Spec-Seite; sichern Sie die Verbindung stets mit Kontermuttern gegen Vibrationslockerung.
Industrielle Anwendungen
Anwendungen
Stud-Konfigurationen vereinfachen die Einseitigmontage, wenn ein Durchgangsbolzen schwer zugänglich ist, und halten das Gelenk nahe am Drehpunkt.
Blinde & einseitige Montagen
Setzen Sie den freiliegenden UNF-Stift in ein Gewindebauteil, einen Boss oder Arm, wenn die Gegenseite nicht zugänglich ist.
Einseitige Montage
Kompakte Gestaltung von Koppelungen
Ersetzen Sie den Platzbedarf des Durchgangsbolzens durch eine Stud-Montage, wenn Kopf, Unterlegscheibe und Gegenseitenmutter nicht passen.
Engen Platzverhältnisse
Stud-Option für die gesamte Serie
Die Stud-Konfiguration ist eine Option über die SYZ-Gelenkkopf-Familien hinweg. Wählen Sie die Basisserie nach Bohrung, Gewinde und Rennlauf, bevor Sie das S-Suffix hinzufügen.
Jede kompatible SYZ-Serie
Technischer Leitfaden
So funktioniert die Stud-Konfiguration
Ein Standard-Gelenkkopf verwendet einen Bolzen durch die Kugelbohrung. Die Stud-Konfiguration ersetzt diesen Bolzen in vier Schritten.
- Wählen Sie die Basisbohrung des Gelenkkopfs.Die acht Bolzengrößen reichen von 3/16″ / 10-32 bis 3/4″ / 3/4-16.
- Bestätigen Sie den Gewindeeingriff.Versenken Sie die erforderliche Gewindelänge im Gewindebauteil und lassen Sie Platz, damit der Bund auf der Kopfseite anliegt.
- Prüfen Sie den Schwenkweg.Halten Sie die Baugruppe innerhalb von ca. ±25° Winkelversatz in alle Richtungen und prüfen Sie den Bundfreiraum am Anschlag.
- Sichern Sie die Montage.Verwenden Sie das vorgeschriebene Drehmoment sowie eine Kontermutter oder Gewindesicherung, wo Vibration den Stift lösen könnte.
Für eine schnelle Eingriffsprüfung verwenden Sie denRechner für Gewindeeingriffstiefe. Die vollständigen Bolzenmaße und Toleranzen finden Sie auf derSeite zur Gelenkkopf-Bolzenspezifikation.
Technisches Detail
Versagensarten, die konstruktiv auszuschließen sind
Die meisten Bolzenschäden beginnen an den Schnittstellen: zu wenig Gewindeeingriff, ein nicht anliegender Bund oder das falsche Material für die Umgebung.
| Symptom | Ursache | Prävention |
|---|---|---|
| Gewinde streckt unter Last | Zu wenig Eingriff | Engagieren Sie ≥ ~1× Gewindedurchmesser; fahren Sie den Gelenkkopf nicht bis zum Bolzenende |
| Der Stift lockert sich im Betrieb | Keine Kontermutter / Vibration | Mit Kontermutter sichern und nach dem Ersteinlauf nachprüfen |
| Fressen bei der Montage (Edelstahl) | Edelstahl auf Edelstahl, trocken | Verwenden Sie Montagepaste an Edelstahlbolzen |
| Korrodierte/festgefressene Verbindung | Falsches Material für die Umgebung | Wählen Sie Edelstahl bei Feuchtigkeit/Salz/Reinigung |
Konfiguration & Beschaffung
Gelenkkopf-Bolzen nach Maß
Stud- vs. Durchgangsbolzen-Montage
Mit Stud:einseitige Montage in Gewindeaufnahme oder Boss, kompakte Bauweise, keine Gegenseitenmutter.Mit Durchgangsbolzen:nutzen, wenn beide Seiten zugänglich sind oder ein langer Bolzen auf Doppelscherung nötig ist. Wahl nach Zugang und Last.
Bestell-Suffixe:S = Stud-Konfiguration, SL = Linksgewinde, SX = vergüteter Legierungsstift.
Vervollständigen Sie die Verbindung
Wählen Sie Gelenkkopf und Sicherungselemente
Chromoly-Gelenkköpfe
Wählen Sie die sphärische Basisserie nach Bohrung, Gewinde und Rennlauf, bevor Sie die S-Stud-Konfiguration ergänzen.
Baustahl-Gelenkköpfe
Sehen Sie sich Baustahl-Gelenkkopf-Familien (innen/außen) an, die mit Stud-Montage spezifiziert werden können.
Edelstahl- & Spezial-Gelenkköpfe
Wählen Sie Edelstahl oder Spezialwerkstoffe, wenn Korrosionsschutz und Rennlaufwahl die Spezifikation bestimmen.
Kontermuttern
Sichern Sie das freiliegende Gewinde nach dem Ansitzen und Ausrichten der Stud-Verbindung.
Distanzstücke für Gelenkköpfe
Legen Sie Montagebreite und Schwenkspielraum um Kugel und Bund fest.
FAQ
Häufige Fragen
Wozu dient ein Gelenkkopf-Bolzen?
Er ersetzt den Durchgangsbolzen durch einen abgestuften Stift in der Kugelbohrung und ermöglicht so die einseitige Montage in ein Gewindebauteil.
Unterschied zwischen Gelenkkopf-Bolzen und Stud-Gelenkkopf?
Sie beschreiben dieselbe Montagekonfiguration: ein Gelenkkopf mit abgestuftem Stift in der Kugelbohrung, gekennzeichnet durch das S-Suffix.
Gibt es eine Edelstahl-Option?
Ja. Kohlenstoff-, Legierungs- und Edelstahl sind verfügbar; wählen Sie Edelstahl bei Korrosion oder Washdown.
Welche Größen sind verfügbar?
Acht bohrungsmäßige Größen: 3/16″ bis 3/4″, mit UNF-2A-Gewinden von 10-32 bis 3/4-16. Siehe Tabelle oben.
Brauche ich eine Kontermutter zum Bolzen?
Ja — eine Kontermutter sichert die Baugruppe gegen vibrationsbedingtes Lösen.
