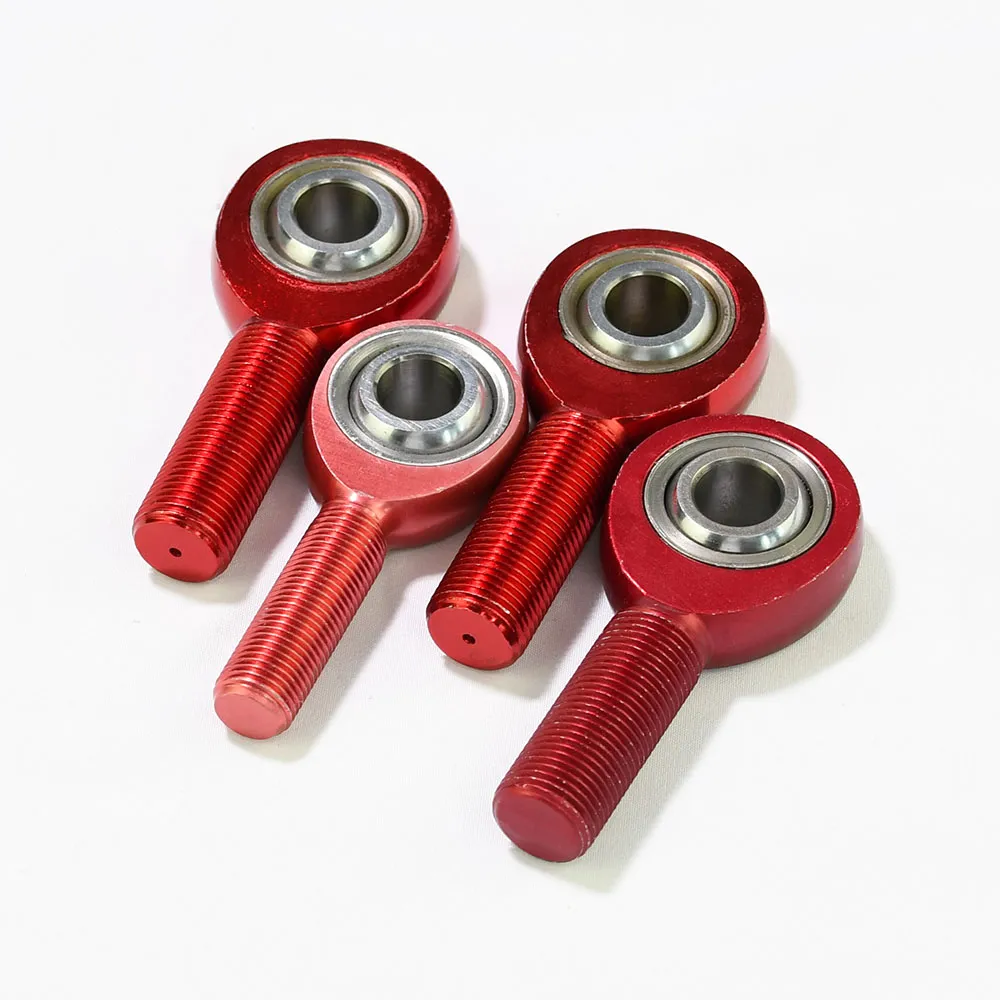

ALJM-/ALRSM-/ALJF-Gelenkköpfe
3-teilig Präzision · 27 Größen
Die 3-teilige Präzisionsfamilie nutzt eine Legierungsstahl-Laufbahn mit optionaler PTFE-Auskleidung. ALRSM ist das verstärkte-Schaft-Mitglied für mehr Gewindeeingriff.
Leichtes 7075-T6-Flugzeugaluminium — Gelenkköpfe & Heim Joints
Aluminium-Gelenkköpfe
& Heim Joints
Leichte 7075-T6-Aluminium-Gelenkköpfe für Rennsportgestänge, Robotik, UAV-Steuergestänge und OEM-Baugruppen. Wählen Sie die 3-teilige ALJM-Familie für präzise Bewegung oder die 2-teilige AM/AF-Familie für selbstschmierendes, kostensensibles Gestänge. Standardoberflächen sind rot oder schwarz eloxiert, mit RH/LH-Gewindeoptionen und Cross-Ref-Support für FK, Aurora, QA1 und Midwest Control.
2 Serien
52 Größen
0.190″–1.000″
Bohrungsbereich
7075-T6
Gehäuse · 52100-Kugel
FK · Aurora · QA1
Cross-Referenz
Materialzertifikate verfügbar
Vom Muster zur Containerladung
Luftfahrtqualität 7075-T6
FK · Aurora · QA1 Cross-Ref
1/3 des Gewichts von Stahl
Überblick
Was sind Aluminium-Gelenkköpfe?
Aluminium-Gelenkköpfe (Aluminium-Heim-Joints/Rose-Joints) ersetzen das Stahlgehäuse durch einen 7075-T6-Flugzeugaluminium-Gehäuse, und reduzieren Gewicht bei identischer sphärischer Bewegung. Die die Kugel bleibt gehärteter 52100-Lagerstahl — Aluminium wird nie für die Kugel verwendet, weil ihm die Oberflächenhärte für Verschleißfestigkeit fehlt.
Der Kompromiss ist bewusst: Aluminium senkt die Masse auf Kosten der Stoßlastreserve gegenüber Chromoly. Die eigentliche Auswahlfrage lautet also nicht abstrakt „Aluminium oder Stahl“, sondern ob Ihr Gestänge leichte bis mittlere, gut inspizierte Lasten trägt (Aluminium gewinnt) oder Hochstoß-Fahrwerk-/Lenkungslasten (dann Chromoly).

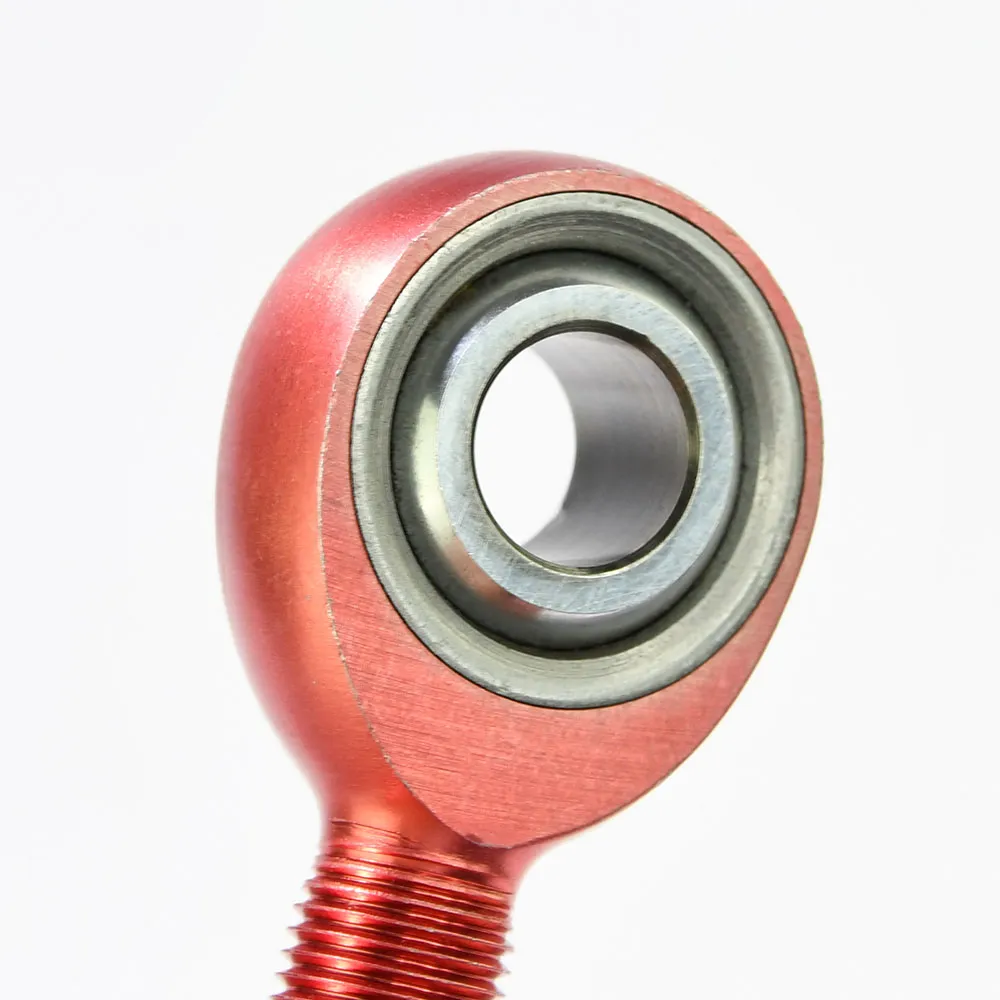

7075-T6-Aluminiumgehäuse
Hochfeste Luftfahrtqualität,
lösungsgeglüht und auf T6 künstlich ausgelagert. Rot oder schwarz eloxiert für Korrosionsschutz.
52100-Lagerstahlkugel
Präzisionsgeschliffen, wärmebehandelt, hart
verchromt. Aluminium wird nie für die Kugel verwendet, um Fressen und Verschleiß zu vermeiden.
Kompromiss Gewicht vs. Festigkeit
Reduziert ungefederte Masse und verbessert die Ansprechzeit, hat aber geringere Stoßlastkapazität als Chromoly. Für leichte bis mittlere, gut geprüfte Lasten ausgelegt.
Werkstoffkunde
Warum 7075-T6 (nicht 6061 oder 2024)
Aluminium-Gelenkköpfe stehen und fallen mit der Legierung. SYZ verwendet 7075-T6, den hochfesten Luftfahrtgrad — aus gutem Grund:
Festigkeit
7075-T6 ist die festeste gängige Aluminiumlegierung, mit Zugfestigkeit weit über Allround-6061 — nahe am Bereich von Baustahl bei ~1/3 Dichte von Aluminium. (Veröffentlichte Legierungseigenschaft — Teilwertedaten finden Sie auf jeder Spezifikationsseite.)
Der T6-Zustand
Lösungsgeglüht und künstlich auf Höchstfestigkeit ausgelagert — der Standardzustand für Luft- und Raumfahrtstrukturen und High-End-Motorsportteile.
Warum nicht 6061
6061 ist schwächer und würde niedrigere Tragfähigkeiten erzwingen; ein „6061-Aluminium-Gelenkkopf“ eines anderen Anbieters ist nicht gleichwertig mit einem 7075-T6-Teil.
Eloxal
Die farbig eloxierte Oberfläche (rot/schwarz) härtet das Gehäuse, verbessert den Korrosionsschutz und erlaubt Farbcodierung von RH/LH oder Lastpfaden in komplexen Baugruppen.
Die Gewichtsgeschichte ist der Kern: Massereduktion an Spurstangen, Längsstangen, Stabilisatorgestängen und Steuerungsgestängen senkt ungefederte/rotierende Masse und verbessert Beschleunigung, Ansprechverhalten und Ermüdung der tragenden Struktur — sofern die Lasten im Nennwert der Aluminium-Serie bleiben.
Verifizierte Spezifikationen
Werkstoff & Aufbau
SYZ-Aluminium-Gelenkköpfe teilen einen hochfesten 7075-T6-Körper und eine 52100-Lagerstahlkugel. Innenleben und Laufbahnen sind je Serie optimiert:
| Komponente | ALJM / ALRSM / ALJF (3-teilig) | AM / AF (2-teilig) |
|---|---|---|
| Gehäuse | 7075-T6-Flugzeugaluminium, farbig eloxiert rot/schwarz | 7075-T6-Flugzeugaluminium, farbig eloxiert rot/schwarz |
| Kugel | 52100-Lagerstahl, wärmebehandelt, präzisionsgeschliffen, hartverchromt | 52100-Lagerstahl, wärmebehandelt, präzisionsgeschliffen, hartverchromt |
| Laufbahn / Liner | Legierungsstahl-Laufbahn; PTFE-Liner optional (-T); Verzinkung optional | Spritzgegossenes verstärktes Nylon mit PTFE |
| Bohrungsbereich | 0,1900-0,7500 Zoll | 0,1900-1,000 Zoll |
| Gewinde | Außengewinde (ALJM) / Innengewinde (ALJF) / verstärkter Schaft (ALRSM); RH & LH | Außengewinde (AM) / Innengewinde (AF); RH & LH |
| Cross-Ref-Marken | FK, Aurora | QA1, Midwest Control |
Warum 7075-T6
Hochfester Luftfahrt-Aluminiumgrad
(lösungsgeglüht, künstlich auf T6 ausgelagert) — deutlich fester als gängiges 6061, bei gewichtsbedingtem
Vorteil. Farbiges Eloxal härtet die Oberfläche, widersteht Korrosion und erlaubt Farbcodierung.

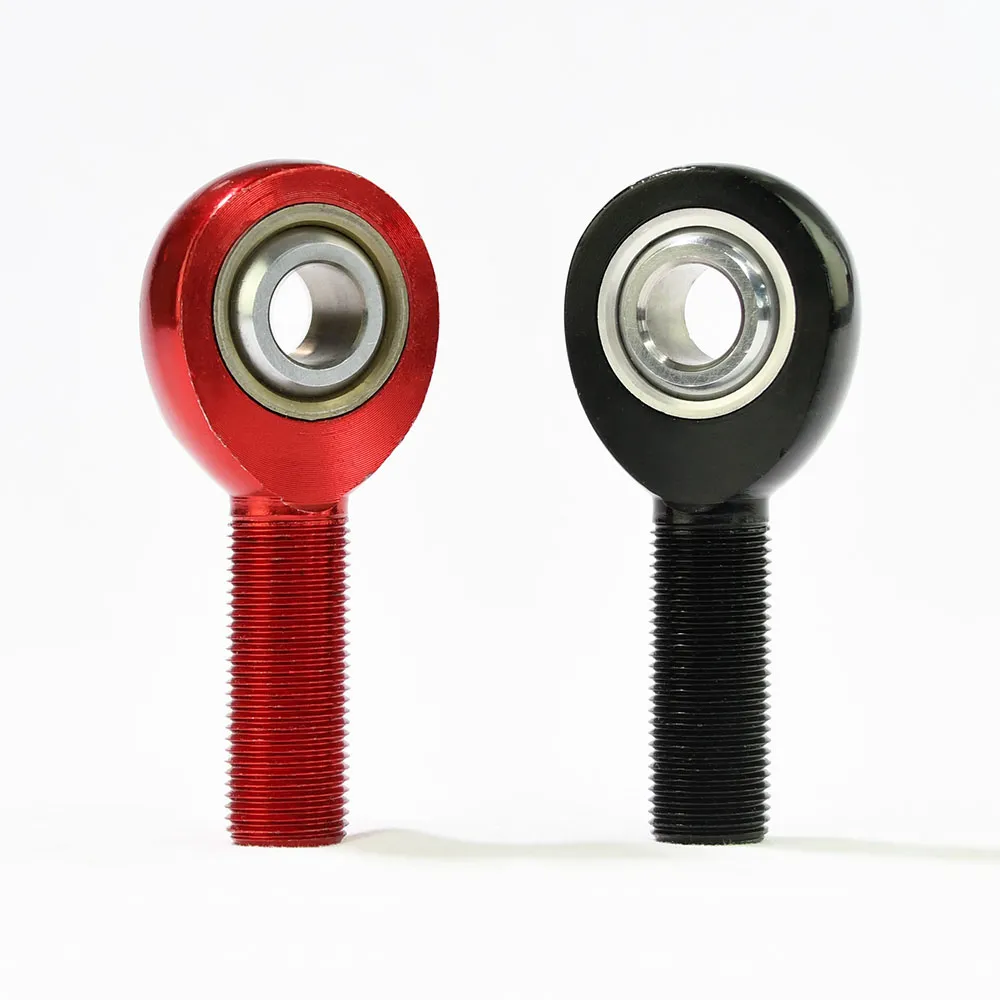

ALRSM-Serie
Das Heavy-Duty-/verstärkte-Schaft-Mitglied
der 3-teiligen Familie (nicht anderes Kugelmaterial) — mehr Gewindeeingriff, wo der Schaft
Axial- oder Biegelast trägt.
PTFE-Option (-T)
Der Liner beseitigt den Schmierbedarf
und senkt die Reibung; er hält außerdem eine Polymerbarriere zwischen Stahlkugel und Aluminiumgehäuse und reduziert
galvanische Wechselwirkung bei Feuchtigkeit.
Vollständiges Sortiment
Die 2 Aluminium-Familien

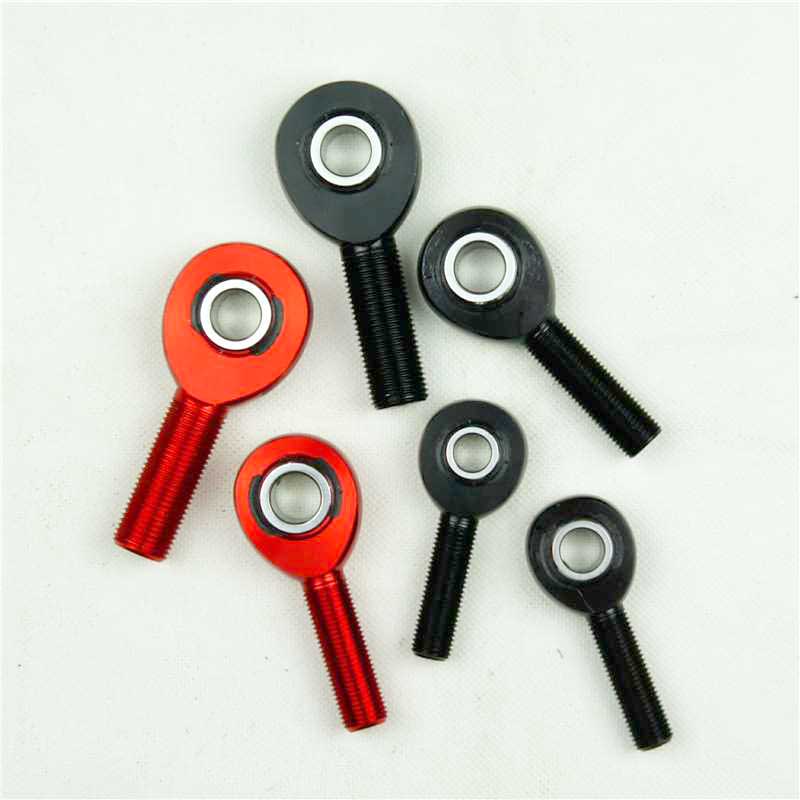

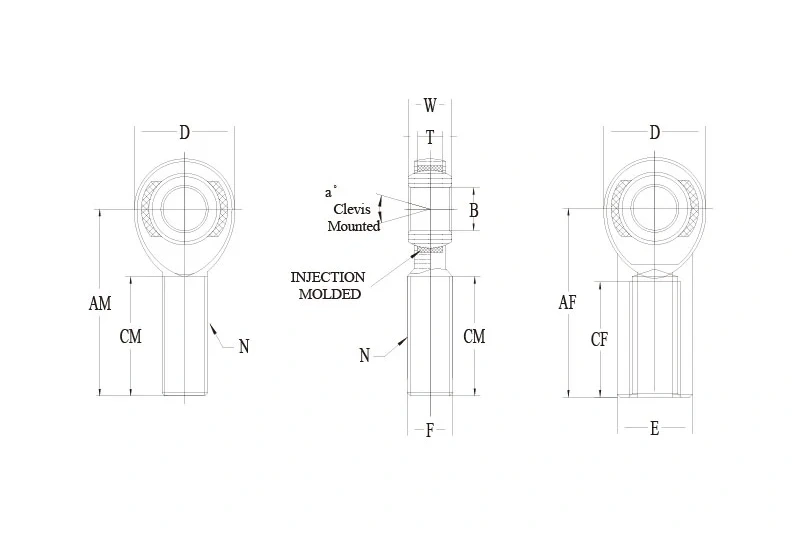

AM-/AF-Gelenkköpfe
2-teilig · 25 Größen
Die 2-teilige AM/AF-Familie kombiniert einen 7075-T6-Aluminiumkörper mit einer verstärkten Nylon-/PTFE-Laufbahn. Eine praktische selbstschmierende Option für leichtere Mechanismen.
Starten Sie mit einer echten Artikelnummer
Beliebte Aluminium-Gelenkkopf-Größen
Nutzen Sie diese Live-Produktdatensätze als schnellen Einstieg und bestätigen Sie das vollständige Maßblatt auf der Serienseite.
| Serie | Artikelnummer | Bohrung / Gewinde | Konfiguration |
|---|---|---|---|
| ALJM | ALJMR8(T) / ALJML8(T) | 0.5000″ · 1/2-20 | Außengewinde 3-teilig |
| ALJM | ALJMR12(T) / ALJML12(T) | 0.7500″ · 3/4-16 | Außengewinde 3-teilig |
| ALJF | ALJFR8(T) / ALJFL8(T) | 0.5000″ · 1/2-20 | Innengewinde 3-teilig |
| ALJF | ALJFR12(T) / ALJFL12(T) | 0.7500″ · 3/4-16 | Innengewinde 3-teilig |
| AM | AMR8-10 / AML8-10 | 0.5000″ · 5/8-18 | Außengewinde 2-teilig |
| AF | AFR8 / AFL8 | 0.5000″ · 1/2-20 | Innengewinde 2-teilig |
| AM | AMR12-16-1 / AML12-16-1 | 0.7500″ · 1-14 | Außengewinde 2-teilig |
Markenprogramme & visuelle Steuerung
Farben & Sonderfinish
Standard rot oder schwarz eloxiert; weitere Farben, lasergearbeitete Logos und Sonderverpackung für Markenprogramme verfügbar.
Standardoberflächen
Rot oder schwarz eloxiert sind die Standardoptionen für ALJM-, ALRSM- und AM/AF-Programme. Farbe kann RH-/LH-Seiten oder getrennte Lastpfade kennzeichnen.
Markenidentifikation
Lasergearbeitete Logos oder Artikelkennzeichnungen können mit dem Angebotsteam für Wiederholprogramme und rückverfolgbare Baugruppen besprochen werden.
Verpackungskontrolle
Sonderverpackung und Etikettierung für Händler-, Motorsport- und Private-Label-Programme verfügbar. Fordern Sie vor Freigabe ein Farbmuster an.
Den richtigen Werkstoff wählen
Aluminium-Auswahlguide
SCHNELLVERGLEICH
| Ihre Anforderung | Empfohlener Werkstoff | Warum |
|---|---|---|
| Gewichtsreduktion, leichte bis mittlere Lasten, eloxierte Oberfläche | 7075-T6-Aluminium | Geringere ungefederte Masse, 1/3 Dichte von Stahl |
| Schwere Stoßlasten, Hauptlenkung, Offroad-Fahrwerk | 4130-Chromoly | Höhere Zugfestigkeit und Ermüdungslebensdauer |
| Exponierte abrasiver Einsatz / Straßenkomfort | 4130-Chromoly (PTFE/Poly) | Widersteht Grit-Erosion und Gehäusedeformation |
WANN ALUMINIUM
- Gewichtsreduktion ist ein zentrales Designziel der Gestängebaugruppe.
- Das Gestänge trägt leichte bis mittlere, gut geprüfte Lasten.
- Sie wünschen ein sauberes Eloxal-Finish (rot oder schwarz verfügbar).
- Geringe bewegte Masse / schnelle, responsive Bewegung ist gefordert.
WANN NICHT ALUMINIUM
- Das Gelenk sieht schwere Stoßlasten oder Hochimpact-Belastung.
- Der Gewindeschaft ist auf Biegung belastet (nur reine Zug-/Druckbelastung).
- Hauptlenkung oder schweres Offroad-Fahrwerk ohne Engineering-Validierung.
- Die Umgebung ist abrasiv genug, um das Aluminiumgehäuse zu erodieren. Verwenden Sie in diesen Fällen Chromoly-Gelenkköpfe.
Vor der Bestellung bestätigen: Bohrung, Gewindegröße & Steigung, Außen/Innengewinde, RH/LH, Mitte-Ende-Länge,
Kugel-/Gehäusebreite, erforderlicher Winkelversatz, PTFE vs. Metall-
Exakte Radiallastwerte stehen auf jeder Spezifikationsseite — dort vor der finalen Designfreigabe prüfen.
Anwendungen
Wo Aluminium-Gelenkköpfe eingesetzt werden
Nutzen Sie den leichten Körper, wo Masse und responsive Bewegung zählen; validieren Sie jede strukturelle Last auf Teil-Ebene.
UTV & Side-by-Side
Eine leichte Option für geprüfte, nicht primäre Gestänge wie Stabilisatorgestänge, Längsstangen und Steuermechanismen. Hochimpact-Fahrwerklasten erfordern Engineering-Validierung oder Chromoly.
Rennsportgestänge
ALJM/ALJF unterstützt geringe bewegte Masse in Schalt-, Gas-, Pedal- und anderen nicht-strukturellen Rennmechanismen; AM/AF ist die praktische selbstschmierende Alternative.
Robotik & Automation
Geringere bewegte Masse kann den Aktorbedarf in Pick-and-Place-Mechanismen, Instrumentierung und verstellbarem Maschinengestänge senken. Geben Sie PTFE- oder Nylonlaufbahnen passend zum Zyklus an.
UAV & leichte Mechanismen
7075-T6-Aluminium kann für UAV-Steuergestänge und leichte Mechanismen passen, wo jedes Gramm zählt. Diese Seite impliziert keine Luftfahrtzertifizierung; validieren Sie die komplette Baugruppe.
Cross-Referenz
SYZ-Aluminium-Gelenkköpfe kreuzreferenzieren echte Wettbewerbslinien. Geben Sie die Wettbewerbs-Artikelnummer in das Cross-Suche-Tool auf jeder Spezifikationsseite ein, um das SYZ-Äquivalent nach Maßen zu finden.
Warum SYZ
Ein praktisches Aluminium-Lieferprogramm
Seit 1999
Werkstatt-Direktproduktion von Gelenkköpfen und Gestänge mit Werkstoff- und Maßsupport für Wiederholbaugruppen.
ISO 9001:2015
Qualitätssystemzertifikat 11425Q49262R0S. Materialzertifikate und Prüfrecords können mit dem Angebot besprochen werden.
Vom Prototyp zur Serie
Muster werden typischerweise in ca. 20 Tagen, Produktion in ca. 25 Tagen geplant; bestätigen Sie den aktuellen Termin mit dem Angebotsteam.
Vervollständigen Sie die Baugruppe
Verwandte Gestänge-Hardware
Aluminium-Gegenmuttern
Fragen Sie nach JNR…A-Suffix-Optionen für passende Aluminiumbaugruppen.
Sechskant-Spannschlösser
Verstellbare Gestängeoptionen in Aluminium und Stahl mit Sechskantstange.
Rohradapter
ALBA-Aluminiumgestängeversteller und Schweißrohradapter.
Upgrade auf Chromoly
Verwenden Sie die Chromoly-Familie, wenn Stoßlast oder primärer Fahrwerkseinsatz dominiert.
FAQ
Häufige Fragen
Sind Aluminium-Gelenkköpfe stark genug für die Radaufhängung?
Für leichte Rennwagen, UTVs und Motorräder funktionieren 7075-T6-Aluminium-Gelenkköpfe
in nicht-strukturellen Gestängen (Stabilisatorgestänge, Sturzarme) mit moderaten Lasten. Für strukturelle Gestänge an
schwereren Fahrzeugen verwenden Sie Chromoly. Prüfen Sie stets die statische Radialtragfähigkeit gegen Ihr berechnetes
Maximum mit Sicherheitsfaktor.
Was bedeutet „7075-Gelenkkopf“?
Er bezeichnet einen Aluminium-Gelenkkopf, dessen Körper hochfestes 7075-Aluminium ist (SYZ
verwendet 7075-T6). Einkäufer suchen danach, wenn sie eine leichte, aber festere Aluminiumoption als gängige
Grade wollen.
Was ist der Unterschied zwischen den Serien ALJM und AM?
ALJM ist 3-teilige Präzision mit Legierungsstahl-Laufbahn und optionalem PTFE-Liner —
sanftere Bewegung und eine verstärkte-Schaft-Variante (ALRSM). AM ist 2-teilig mit verstärkter Nylon-/PTFE-
Laufbahn — eine praktische, leichtlastige, wirtschaftliche Option. Beide nutzen 7075-T6-Körper und 52100-Stahlkugel.
Was bedeutet das Suffix „(-T)“?
Er bezeichnet eine PTFE-ausgekleidete Version — selbstschmierend und wartungsfrei,
ideal für staubige, nasse oder abgeschlossene Baugruppen. Nicht-T-Versionen setzen auf ihre Standard-Laufbahn.
Gibt es Linksgewinde?
Ja — jede Aluminium-Serie bietet RH und LH. LH wird auf einer Seite einer
Spannschloss- oder Rohradapter-Baugruppe benötigt, damit beide Enden gemeinsam verstellbar sind.
Sind Aluminium-Gelenkköpfe für Marine-/Salzwassereinsatz geeignet?
Nicht empfohlen — Salz verursacht Lochfraß und galvanische Korrosion an der
Schnittstelle Stahlkugel/Aluminiumgehäuse. Für Marineeinsatz wählen Sie SYZ-Edelstahl-Gelenkköpfe (SCM/SCF) oder Edelstahl-
Gelenklager (COM-SS).
Frisst das Gehäuse beim Einschrauben in Stahl?
Aluminiumgewinde können bei hohem Drehmoment oder häufiger Einstellung fressen. Verwenden Sie
Gewindepaste und vermeiden Sie Überdrehmoment.
Welche Farben sind verfügbar?
Rot oder schwarz eloxiert sind die Standardfinishs. Andere Farben für freigegebene Markenprogramme besprechbar; Fordern Sie vor Produktionsfreigabe ein Muster an.
Können Sie unsere Marke lasern?
Lasergearbeitete Logos oder Kennzeichnungen und Sonderverpackung können für wiederkehrende OEM-, Händler- und Private-Label-Programme geprüft werden. Fügen Sie Artwork und Jahresmenge Ihrer Angebotsanfrage hinzu.
Sind Aluminium-Gelenkköpfe stark genug für die Radaufhängung?
Für leichtere Renn- und Steuerungsgestänge können sie geeignet sein, aber für strukturelle Schwermaschinen-Fahrwerke oder schwere Stoßlasten bleibt Chromoly die sicherere Wahl. Validieren Sie stets die Teilbewertung auf der Spezifikationsseite.
Was ist der Unterschied zwischen ALJM und AM?
ALJM ist die 3-teilige Präzisionsfamilie mit Legierungsstahl-Laufbahn und optionalem PTFE-Liner, während AM die 2-teilige selbstschmierende Familie mit verstärkter Nylon-/PTFE-Laufbahn ist.
Gibt es Aluminium-Gelenkköpfe mit Linksgewinde?
Ja. RH- und LH-Optionen sind verfügbar, damit eine verstellbare Baugruppe durch Drehen des Gestängekörpers statt durch Lösen eines Endes eingestellt werden kann.
Sind Aluminium-Gelenkköpfe für Marine- oder Salzwassereinsatz geeignet?
Nicht ideal. Salzexposition erhöht das Korrosionsrisiko und galvanische Probleme an der Schnittstelle Stahlkugel/Aluminiumgehäuse. Edelstahlserien sind die bessere Wahl für Marineeinsatz.
