Fertigungskompetenz / CNC-Bearbeitung

Schleifen

Das Schleifen ist der Prozess, an den Drehen und Fräsen übergeben, wenn eine Toleranz oder Oberflächengüte über das hinausgeht, was ein Standard-Zerspanungswerkzeug halten kann – und es ist das am häufigsten verwendete Verfahren zur Endbearbeitung eines Bauteils nach dem Härten. Unsere Schleifkapazität ist an unserem verbundenen Produktionsstandort in Wuxi konzentriert und in dieselbe Fertigungslinie integriert, die die Bolzen unserer Gelenkköpfe und Kugelgelenke dreht und Gewinde schneidet.

Zeichnungen zur Prüfung senden Geschliffene Komponenten ansehen

5Automatische Schleifmaschinen an unserem verbundenen Standort Wuxi

Von SGS bewertetProduktionsbasis Wuxi · Bericht Nr. 492475436_P+T

ISO 9001:2015Zertifikat Nr. 11425Q49262R0S · Produktionsadresse Ningbo

01 / Prozessgrundlagen

Was ist Schleifen?

Schleifen ist ein abrasives Bearbeitungsverfahren, das Material mit einem gebundenen Schleifrad statt mit einem einpunkt- oder mehrzahnigen Zerspanungswerkzeug abträgt. Jedes Schleifkorn entfernt nur eine sehr geringe Materialmenge – genau das ermöglicht dem Schleifen engere Toleranzen und feinere Oberflächengüten, als Drehen oder Fräsen allein erreichen können.

Schleifen ist auch das Verfahren, auf das am häufigsten zurückgegriffen wird, wenn ein Stahlbauteil durch Wärmebehandlung gehärtet wurde. Ein Standard-Dreh- oder Fräswerkzeug stößt an einer gehärteten Oberfläche leicht an Grenzen; je nach Werkstoff, Härte, Geometrie und Toleranz ist Schleifen häufig der praktischere Weg, ein Merkmal auf Endmaß und Endgüte zu bringen.

Schleifen kann an einem Außendurchmesser, einer Bohrung, einer ebenen Fläche, einer Kugelfläche oder einer Laufbahn angewendet werden. Das genaue Schleifrad, die Maschine und das Aufspannen hängen vom Merkmal ab – nicht allein vom Wort „Schleifen“.

Das Verfahren ist pro Einheit abgetragenen Materials langsamer und teurer als Drehen oder Fräsen. Daher lautet die praxistaugliche Regel einfach: Schleifen Sie nur die Flächen, deren Passung, Belastung, Rundheit oder Güte dies tatsächlich erfordert.

02 / Verfahrensauswahl

Wann braucht ein Bauteil wirklich Schleifen?

Situation	Schleifen erforderlich?
Bohrung oder Außendurchmesser mit Standardtoleranz, keine Härtung	In der Regel nein – Drehen oder Fräsen kann genügen
Passungsbohrung oder präzise Kugellaufbahn	Häufig ja – Schleifen kann ein engeres Toleranzband halten
Bauteil wird wärmebehandelt	Häufig nach der Behandlung, wenn Endmaß und Güte wiederhergestellt werden müssen
Gleitende oder schwingende Gegenfläche	Hängt von Last, Geschwindigkeit, Passung und spezifizierter Oberflächenanforderung ab
Fläche hat eine funktionale Lager- oder Dichtungspassung	Merkmal und Bezugssystem im Angebot prüfen

Die praktische Regel: wenn das Merkmal nach dem Härten auf Endmaß gebracht werden muss oder eine enge Passung gegen eine andere Präzisionsfläche haben muss, ist Schleifen häufig der richtige Endbearbeitungsschritt. Ein Merkmal mit Standardtoleranz braucht das unter Umständen nicht.

03 / Produktionswege

Schleifen bei SYZ

Primäre Route

Wuxi, Jiangsu

Unser verbundener Produktionsstandort in Wuxi betreibt 5 automatische Schleifmaschinen als Teil des dokumentierten Prozessablaufs: Rohmaterial → Bearbeitung → Schleifen → Gewindewalzen → Montage → Fertigware. Damit ist er die natürliche Route für geschliffene Kugelmerkmale und gehärtete Komponenten in der Gelenkkopf- und Kugelgelenklinie.

5Automatische Schleifmaschinen

In-LinieMit Drehen und Gewindewalzen

CMMKoordinatenmessung verfügbar

SGSBericht gültig bis 9. Juli 2027

Rückverfolgbarkeit: der dokumentierte Wuxi-Prozess hat keine ausgelagerten Schritte, und fertige Lose sind nach einem schriftlichen Verfahren bis zum Rohmaterial rückverfolgbar.

Die genaue Schleifart und die Route des Merkmals werden anhand der Zeichnung bestätigt; die Equipmentliste gibt nicht an, ob jede Maschine für Außen-, Innen-, Spitzenlos- oder Kugelschleifen ausgelegt ist.

Sekundäre Route

Ningbo, Zhejiang

Unser eigener Standort in Ningbo betreibt eine Schleifmaschine für Universalarbeiten. Ein gedrehtes Teil mit geringem Volumen oder ein sekundäres Merkmal kann auf der Ningbo-Route bleiben, wenn Teil, Toleranz und Kapazitätsprüfung das unterstützen; der Standort stellt dies nicht als vollständige, eigene Schleifabteilung dar.

1Schleifmaschine im eigenen Werk

2,200 m²Produktionsbereich Ningbo

ISOProduktionsadresse Ningbo

PrüfungErst Merkmal und Toleranz

Typischer Einsatz: Universalschleifen an einem gedrehten Teil mit geringem Volumen oder an einem Merkmal, das die In-Line-Route in Wuxi nicht benötigt.

In Taixing ist keine Schleifmaschine gelistet; ein in Taixing gefrästes Teil, das geschliffen werden muss, wird bei der Zeichnungsprüfung einzeln bewertet.

04 / Teilfunktionen

Was Schleifen ermöglicht

Geschliffene Lagerkugeln

Kugelflächen, die eine kontrollierte Lauflage gegen eine Kunststoff- oder Metalllaufbahn brauchen.

Laufbahnen und Bohrungen

Präzise Innenflächen, bei denen Rundheit und Passung Beweglichkeit und Lastverteilung beeinflussen.

Gehärtete Bolzen und Wellen

Merkmale, die nach der Wärmebehandlung fertiggestellt werden, wenn konventionelles Zerspanen allein nicht der praktischste Weg ist.

Präzisionspassungen

Außendurchmesser, Flächen oder Bohrungen, die mit begrenztem Spiel mit einer anderen Präzisionskomponente zusammenwirken.

Oberflächengüte

Feinere Güten auf Funktionsflächen, wo Zeichnung und Anwendung den zusätzlichen Arbeitsgang rechtfertigen.

Häufig geschliffene Werkstoffe: 52100-Wälzlagerstahl, Kohlenstoff- und legierte Stähle, 4130-Chromoly-Komponenten und in der Zeichnung benannte gehärtete Stahlmerkmale.

05 / Produktbeispiele

Geschliffene Komponenten aus unseren eigenen Produktlinien

Gelenkkopf XM XF chrome moly rod ends with precision-ground 52100 bearing steel ball

Präzisionskugel

XM/XF Rod Ends

Die Spezifikation sieht eine präzisionsgeschliffene, wärmebehandelte Kugel aus 52100-Wälzlagerstahl für die Kunststofflaufbahn vor.

Gelenklager GE20C self-lubricating spherical bearing with precision-ground ball

78 kN statische Radiallast

GE20C Spherical Bearing

Die Kugel aus 52100-Wälzlagerstahl ist für die PTFE-ausgekleidete Lauflage präzisionsgeschliffen und wärmebehandelt.

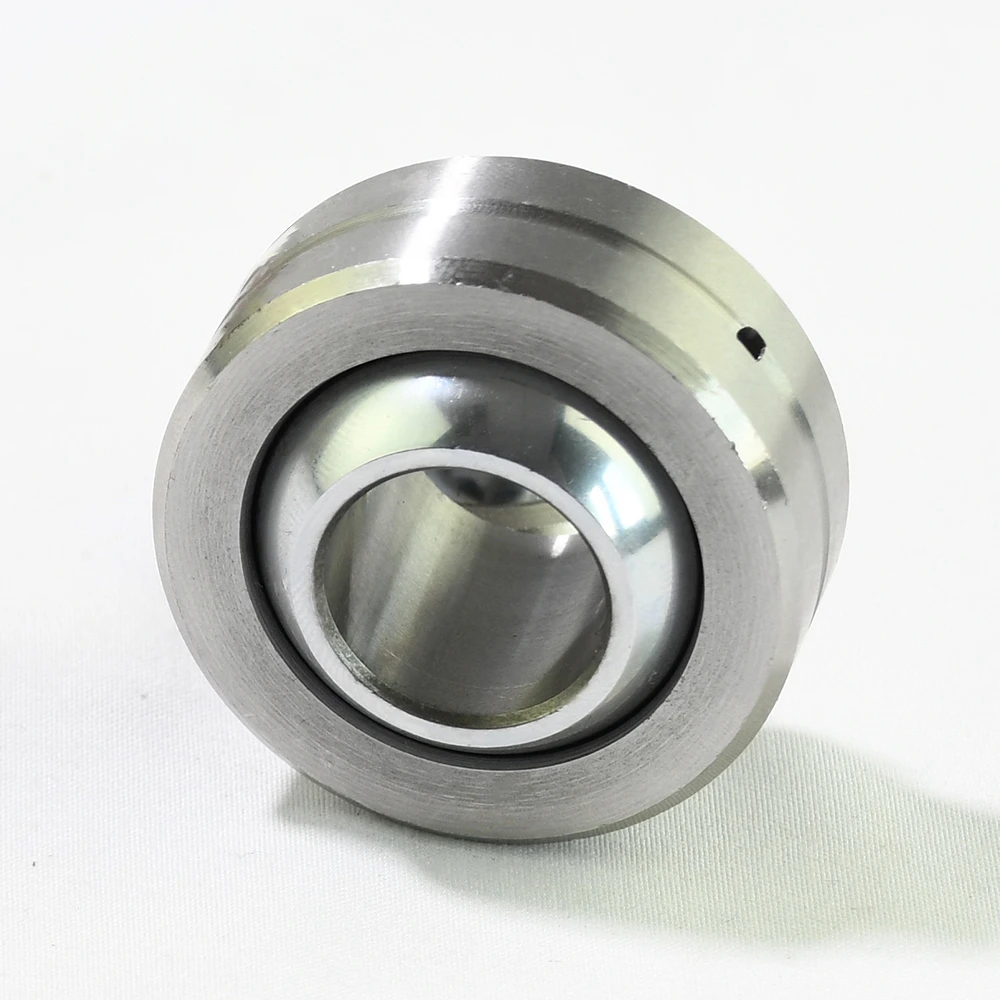

Metall auf Metall COMA-M20T metal-to-metal spherical bearing with precision-ground ball

260.086 lb statische Radiallast

COMA-M20(T) Spherical Bearing

Ohne Auskleidung zwischen Kugel und Laufbahn verlässt sich das Lager für seine Lauflage auf seine präzisionsgeschliffene, wärmebehandelte Kugel.

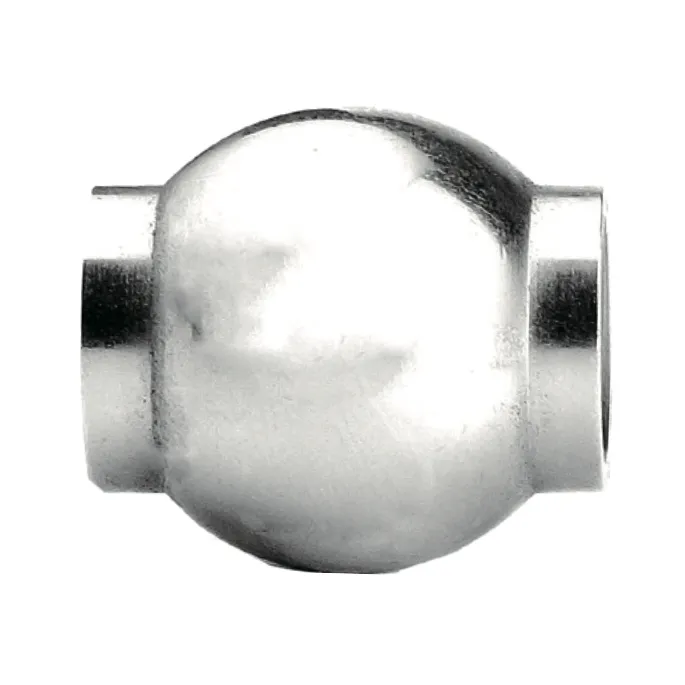

Hoher Winkelversatz HMBL20MP high misalignment steel ball, precision ground

Kugelfläche

HMBL20MP High Misalignment Steel Ball

Die Kugelfläche wird auf eine enge Rundheitstoleranz geschliffen, damit sich das Gelenk ohne Blockieren bewegen kann.

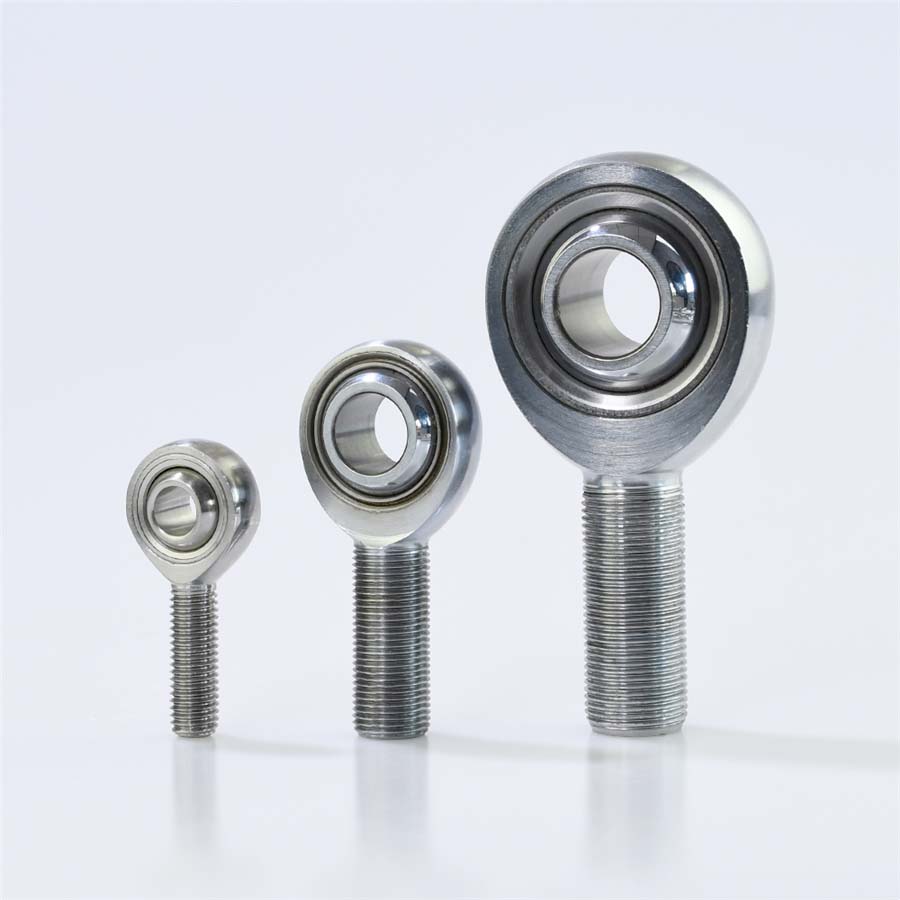

Heim Joint JMX JFX 3-piece chrome moly heim joint with precision-ground 52100 bearing steel ball

Lager mit 3 Teilen

JMX/JFX Heim Joint

Die 52100-Kugel ist als präzisionsgeschliffen und wärmebehandelt spezifiziert, vor der Laufbahn aus Legierungsstahl und dem Gehäuse aus 4130-Chromoly.

Lager mit 2 Teilen CM CF 2-piece spherical rod end with precision-ground ball

Metall-auf-Metall-Passung

CM/CF 2-Piece Spherical Rod End

Die Kugel aus 52100-Wälzlagerstahl ist als präzisionsgeschliffen und wärmebehandelt gegen das Gehäuse aus Kohlenstoffstahl spezifiziert.

Brauchen Sie eine geschliffene Bohrung, Kugel, Laufbahn oder ein gehärtetes Merkmal?Senden Sie uns die Zeichnung.

06 / Qualitätskontrolle

Wie geschliffene Merkmale kontrolliert werden

Das Schleifen wird um das Funktionsmerkmal herum kontrolliert: Endmaß, Rundheit, Oberflächengüte und die Beziehung des Merkmals zu seinem Bezug.

Route und Aufmaß

Für das Schleifen vorgesehene Teile werden mit ausreichend Bearbeitungsaufmaß vor der Wärmebehandlung oder dem letzten Schleifgang geplant.

Erstmuster

Das erste Teil eines neuen Aufspanns wird vor Freigabe der Serie gegen die Zeichnung geprüft.

Prozessbegleitende Prüfungen

Die Prozessbegleitende Prüfung bestätigt, dass das Merkmal innerhalb der geforderten Maße und Güte bleibt, wenn sich Zustand von Schleifrad und Werkzeug ändern.

Endprüfung

Je nach Produkt und Bestellung durchläuft die Fertigware 100 %-Prüfung, Stichprobe oder einen vom Kunden festgelegten Plan.

07 / Konstruktion für die Fertigung

Geschliffene Merkmale konstruieren: Was Sie senden und was die Kosten treibt

Was Sie mit der Anfrage senden

Merkmalsdurchmesser, Bohrung, Planheit oder Kugelgeometrie
Maßhaltigkeitstoleranz und Rundheitsanforderung
Anforderung an die Oberflächengüte
Werkstoff und Wärmebehandlungszustand
Bezugssystem und Gegenstück
Menge und Zieltermin

Funktionstoleranz

Schleifen ist langsamer als Drehen oder Fräsen; ermitteln Sie daher die Flächen, deren Passung oder Last das engere Band tatsächlich braucht.

Wärmebehandlungsfolge

Gehärtete Merkmale werden üblicherweise übermaßig bearbeitet, behandelt und anschließend auf Endmaß geschliffen.

Zugänglichkeit des Merkmals

Innere, äußere, ebene und kugelförmige Merkmale benötigen unterschiedlichen Maschinenzugang und Prozessplanung.

Oberflächengüte

Geben Sie die Güte dort an, wo sie Reibung, Abdichtung, Lagerbeweglichkeit oder Ermüdung beeinflusst – statt überall eine Feingüte vorzusehen.

Stückzahl

Die Menge beeinflusst Vorrichtungsentscheidungen, die Routenwahl und wie effizient ein In-Line-Schleifvorgang eingeplant werden kann.

Vor und nach dem Schleifen

Schleifen folgt häufig auf Drehen, Wärmebehandlung und Schruppbearbeitung. Danach können je nach Zeichnung Gewindeschneiden, Galvanik oder Beschichtung folgen.

CNC-Drehen Gewindeschneiden Wärmebehandlung Galvanik Beschichtung

Typische MOQ100–300 Stück pro Artikel.

Zeitpläne nach RouteDie Termine folgen der primären Produktionsroute und werden mit dem Angebot bestätigt.

über 20 LändernKunden werden über das Exportteam von SYZ Machine betreut.

08 / Käuferfragen

Schleifen-FAQ

Braucht jeder Gelenkkopf oder Kugelgelenk eine geschliffene Bohrung?

Nein. Merkmale mit Standardtoleranz sind oft direkt durch Drehen oder Fräsen erreichbar. Schleifen wird dort erwogen, wo ein gehärtetes Merkmal, enge Passung, Rundheit oder Oberflächengüte es erfordern.

Warum folgt das Schleifen auf die Wärmebehandlung statt davor?

Die Wärmebehandlung kann das Teil leicht verändern und macht den Werkstoff schwerer zerspanbar. Vor der Behandlung bleibt Bearbeitungsaufmaß bestehen; anschließend wird das Merkmal in der Regel auf Endmaß geschliffen.

Erfolgt das Schleifen im eigenen Haus oder als Fremdvergabe?

Das Schleifen ist an unserem verbundenen Standort Wuxi konzentriert, der 5 automatische Schleifmaschinen betreibt. Unser eigener Standort in Ningbo betreibt ebenfalls eine Schleifmaschine für Universalarbeiten; die Route hängt von Teil und Toleranz ab.

Welche Toleranz kann Schleifen erreichen, das Drehen nicht?

Es gibt keine einzelne Pauschalzahl. Schleifen kann an geeigneten Merkmalen engere Toleranzbänder und feinere Güten halten, doch das erreichbare Ergebnis hängt von Geometrie, Werkstoff, Maschine, Bezug und Prüfplan ab.

Was sind MOQ und Lieferzeit für eine geschliffene Komponente?

Die typische MOQ beträgt 100–300 Stück pro Artikel. Die Lieferzeit folgt der Route und davon, ob das Teil externe Wärmebehandlung oder andere Endbearbeitung umfasst; die Termine werden mit dem Angebot bestätigt.

Können Sie Härtenachweise zusammen mit einem geschliffenen Merkmal liefern?

Eine Härteverifizierung ist verfügbar, wo sie für den Auftrag bestätigt ist. Wuxi betreibt einen Rockwell-Härteprüfer; Häufigkeit und Berichtsumfang werden mit dem Angebot vereinbart.

Welche Werkstoffe schleifen Sie?

Unsere Produktlinien umfassen geschliffene Kugeln aus 52100-Wälzlagerstahl, Komponenten aus Kohlenstoff- und legiertem Stahl sowie Teile aus 4130-Chromoly. Werkstoff und Wärmebehandlungszustand werden anhand der Zeichnung bestätigt.

Können wir das Werk auditieren oder eine Drittprüfung veranlassen?

Ja. Kundenbesuche und Drittprüfungen können für den jeweiligen Produktionsstandort vereinbart werden. Der verbundene Standort Wuxi wurde von SGS im Bericht Nr. 492475436_P+T bewertet, gültig bis 9. Juli 2027.

09 / Review starten

Brauchen Sie ein geschliffenes Merkmal mit einer bestimmten Toleranz?

Senden Sie die Zeichnung mit Funktionstoleranz, Oberflächengüte, Werkstoff und Gegenstück. Wir bestätigen, ob Schleifen notwendig ist und welche Route es umsetzt.

Fertigungs-Review starten
