Haben Sie sich jemals gefragt, was sich wirklich in einem Johnny Joint befindet? Dieses spezialisierte Gelenk, das in Radaufhängungen eingesetzt wird, ist für seine Langlebigkeit und weiche Drehung bekannt, insbesondere bei Off-Road-Anwendungen. Während viele Käufer und Tuner die Funktion des Johnny Joint kennen, verstehen nur wenige, wie seine inneren Komponenten zusammenwirken, um Festigkeit, Flexibilität und Wartungsfreundlichkeit zu bieten. In diesem Artikel betrachten wir die Komponenten des Johnny Joint genauer und erläutern, warum das Verständnis dieser Details bei Fahrwerk-Projekten zu fundierteren Entscheidungen verhilft.
Was befindet sich in einem Johnny Joint?
Ein Johnny Joint ist eine präzise konstruierte Baugruppe, deren jede Komponente für sanfte Bewegung und außergewöhnliche Haltbarkeit ausgelegt ist. Das Gehäuse, üblicherweise aus hochfestem Chromoly-Stahl gefertigt, bietet die Kernfestigkeit des Gelenks und dient als Gewinde- oder Schweißanschlusspunkt. Im Gehäuseinneren befindet sich eine präzisionsgefertigte sphärische Stahllagerkugel, die mehrdimensionale Bewegung und mehr Schwenkwinkel als herkömmliche Gummibuchsen ermöglicht. Die Kugel wird von einem Paar Polyurethanbuchsen umgeben, die Vibrationen absorbieren, Geräusche reduzieren und die Kugel unter hohen Lasten sicher halten.
Zusätzliche Komponenten sorgen dafür, dass alles sicher bleibt: Beilagen und Unterlegscheiben bewahren die Ausrichtung, ein Sicherungsring hält die Baugruppe an Ort und Stelle und Schmiernippel ermöglichen eine regelmäßige Schmierung für eine längere Lebensdauer. Diese Komponenten wirken zusammen, damit der Johnny Joint nicht nur stark, sondern auch wiederaufbaubar ist – das bedeutet, Sie können Buchsen ersetzen oder die Schmierung auffrischen statt die ganze Einheit zu entsorgen.
Für einen tieferen technischen Einblick in Konstruktion und Aufbau von Fahrwerksgelenken sehen Sie sich diese Schulungsmaterial zu Fahrwerkssystemen.
Warum ist das Verständnis des Johnny-Joint-Inneren wichtig?
Zu wissen, was sich in einem Johnny Joint befindet, ist nicht nur Neugier – es beeinflusst direkt, wie Sie Ihr Fahrwerk auswählen, warten und sogar aufrüsten. Für Käufer und Ingenieure hilft das Verständnis der inneren Komponenten dabei, Qualität und Haltbarkeit vor dem Großkauf zu bewerten. Für Off-Road-Fans bedeutet das Wissen, dass diese Gelenke wiederaufbaubar sind, langfristige Wartung planen zu können, statt komplette Querlenker oder Verbindungen zu ersetzen.
Polyurethanbuchsen, Gehäuse aus Chromoly-Stahl und präzisionsgefertigte Stahllagerkugeln tragen auf unterschiedliche Weise zur Leistung bei. Das Verständnis dieser Details stellt sicher, dass Sie das richtige Gelenk für die richtige Anwendung verwenden – ob für die hohe Schwenkbewegung beim Klettern oder die Vibrationskontrolle im Alltag.
Schließlich erleichtert ein klares Verständnis des Johnny-Joint-Inneren die Kommunikation mit Lieferanten. Wenn Sie die benötigten Details präzise angeben können – etwa Buchsenhärte, Gehäusematerial oder Schmiermethode– können Sie Ausfallzeiten reduzieren und teure Fehlkäufe vermeiden. Kurz gesagt ist das Verständnis des Inneren von Johnny Joints ein notwendiger Schritt für alle, die Fahrwerksleistung und Zuverlässigkeit schätzen.
Wichtige Komponenten eines Johnny Joint

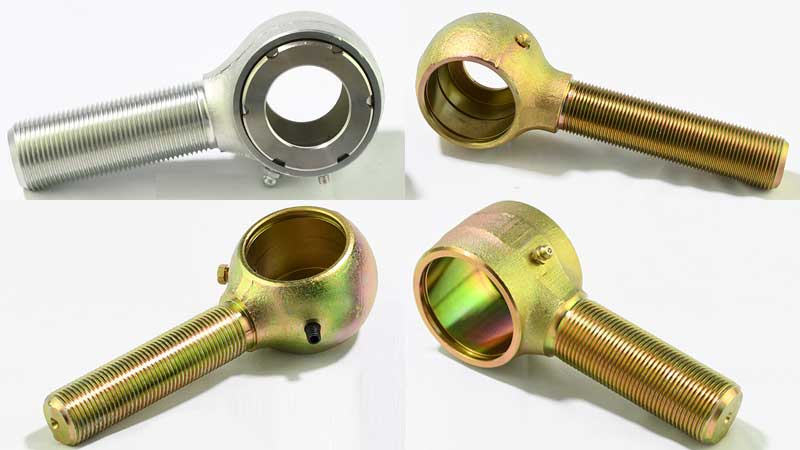

1. Außengehäuse
Das Außengehäuse ist das Rückgrat eines Johnny Joint. Üblicherweise aus geschmiedetem oder CNC-gefertigtem Stahl hergestellt, bietet dieses Bauteil die erforderliche strukturelle Festigkeit für alle inneren Komponenten unter extremen Lasten.
Zu seinen Hauptfunktionen gehören:
Lastverteilung: Das Gehäuse sorgt dafür, dass Aufprallkräfte und Fahrwerkslasten gleichmäßig über das Gelenk verteilt werden, was vorzeitigen Verschleiß verhindert.
Schutz: Er schützt Kugel und Polyurethanbuchsen vor Schmutz, Wasser und Ablagerungen – typische Herausforderungen im Offroad-Einsatz.
Langlebigkeit: Ein richtig beschichtetes oder galvanisiertes Gehäuse (z. B. Zink oder Pulverbeschichtung) ist korrosionsbeständig, was besonders bei Kontakt mit Schlamm, Salz oder wechselnden Klimazonen wichtig ist.
In den meisten Anwendungen wird das Gehäuse in das Fahrwerksglied eingeschraubt oder eingeschweißt und bildet damit das Fundament der Johnny-Joint-Baugruppe. Ein schlecht konstruiertes oder minderwertiges Gehäuse verkürzt die Lebensdauer des gesamten Gelenks.

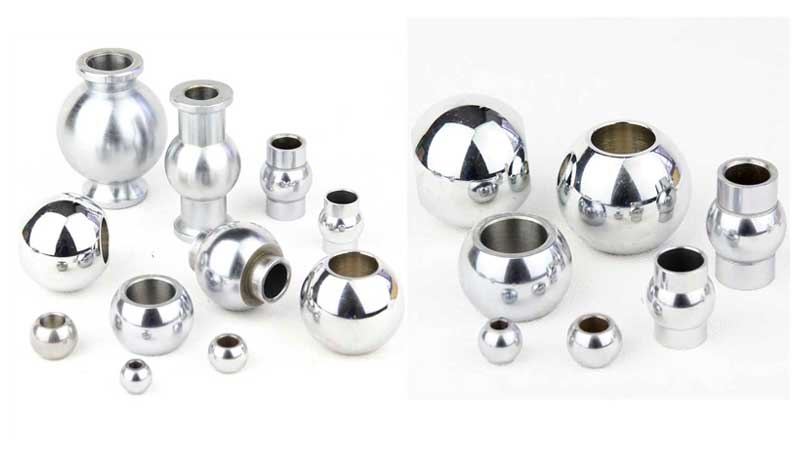

2. Schwenkkugel
Im Herzen jedes Johnny Joint liegt eine Schwenkkugel. Sie ist das zentrale rotierende Bauteil, das extreme Schwenkbewegungen ohne Blockieren ermöglicht. Anders als herkömmliche Gummibuchsen bewegt sich die Schwenkkugel nicht nur reibungslos, sondern bleibt auch unter hohen Lasten oder bei harten Offroad-Bedingungen stabil.
Hochwertige Johnny Joints verwenden für die Schwenkkugel üblicherweise 52100-Wälzlagerstahl. Dieses Material ist in der Branche für seine ausgezeichnete Härte, Ermüdungsfestigkeit und Fähigkeit bekannt, unter Dauerbelastung präzise zu bleiben. In der Praxis bedeutet dies, dass sich die Kugel unter Dauerlast nicht verformt oder abnutzt und die Leistung selbst unter extremen Fahrwerksbedingungen erhalten bleibt.
Ein weiteres wichtiges Merkmal ist die Präzisionspolitur der Kugeloberfläche. Eine fein polierte Kugel reduziert die Reibung mit den Innenbuchsen, was nicht nur die Leistung verbessert, sondern auch die Lebensdauer des Gelenks verlängert. Diese Merkmale sorgen dafür, dass der Johnny Joint auch bei anspruchsvollen Anwendungen wie Rock Crawling, Wüstenrennen oder schwerem Offroad-Fahrwerk zuverlässig bleibt.
Zusammenfassung:
- 52100-Wälzlagerstahl für Festigkeit und Haltbarkeit.
- Bietet reibungsarme, sanfte Drehbewegung.
- Übertrifft Gummibuchsen bei Tragfähigkeit und Lebensdauer.
- Konzipiert für harte Offroad-Umgebungen.

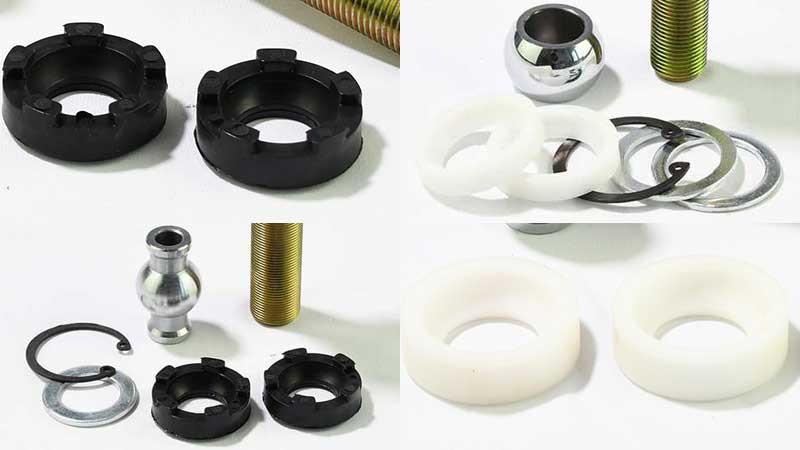

3. Innenbuchsen
Die Innenbuchsen, die sich zwischen Kugel und Außengehäuse befinden, spielen eine entscheidende Rolle für den sanften Lauf des Johnny Joint. Während die Schwenkkugel die Drehung liefert, sorgen die Buchsen für Dämpfung, reduzieren Reibung und gewährleisten eine passgenaue Sitzverteilung.
Wir liefern üblicherweise Buchsen aus Polyurethan oder Delrin (Polyoxymethylen). Beide Materialien bieten im Vergleich zu herkömmlichem Gummi eine hervorragende Haltbarkeit. Polyurethanbuchsen zeichnen sich durch hohe Zähigkeit und Elastizität aus und sind daher ideal für Offroad-Einsätze. Delrin-Buchsen sind dagegen härter und bieten einen sehr niedrigen Reibungskoeffizienten für sanftere Bewegung und höhere Präzision. Kunden können das Material je nach Priorität von Dämpfung oder Leistung wählen.
Ein weiterer wesentlicher Vorteil ist die Wartungsfreundlichkeit. Der Johnny Joint verfügt über einen wiederaufbaubaren Aufbau, bei dem verschlissene Buchsen einzeln ersetzt werden können, ohne das gesamte Gelenk entsorgen zu müssen. Dies verlängert nicht nur die Produktlebensdauer, sondern macht es auch für Schwerlastanwendungen wirtschaftlicher.
Zusammenfassung:
- Erhältlich in Polyurethan (Zähigkeit, Elastizität) oder Delrin (hart, reibungsarm).
- Bieten Dämpfung und Ausrichtung zwischen Kugel und Gehäuse.
- Reduzieren Verschleiß, Reibung und Betriebsgeräusche.
- Das austauschbare Design gewährleistet lange Lebensdauer.
4. Hilfskomponenten eines Johnny Joint
Unterlegscheiben und Sicherungsringe sind das strukturelle Rückgrat des Gelenks. Aus gehärtetem Stahl gefertigt, halten diese Komponenten gemeinsam die Schwenkkugel und die Buchsen sicher im Außengehäuse. Sie verhindern unerwünschte Bewegungen oder Demontage, selbst wenn das Gelenk extremer Zug- oder Druckbelastung ausgesetzt ist. Ihr einfaches, aber effektives Design macht das Gelenk zudem leicht zu warten und wiederaufzubauen.
Der Schmiernippel (Zerk) ist der Schlüssel zum reibungslosen Lauf des Johnny Joint. Dieses kleine, aber wichtige Bauteil bietet einen direkten Weg für die Schmierung in den Kern des Gelenks. Regelmäßiges Schmieren über den Zerk reduziert die Reibung zwischen den beweglichen Teilen, minimiert Verschleiß und verlängert die Gesamtlebensdauer des Gelenks. Er hilft auch, Schmutzpartikel zu entfernen, die in die Baugruppe gelangt sein könnten.
Zusammen sorgen diese Hilfskomponenten dafür, dass der Johnny Joint eine langlebige, wartungsarme und zuverlässige Lösung für leistungsstarke Offroad-Anwendungen ist.
Fazit
Ein Johnny Joint ist weit mehr als ein Fahrwerksteil; es ist ein sorgfältig konstruiertes System, in dem jedes Detail eine entscheidende Rolle spielt. Von der Festigkeit des Chromoly-Gehäuses über die präzise Drehung der 52100-Wälzlagerstahlkugel bis hin zur Dämpfungswirkung der Polyurethan- oder Delrin-Buchsen und der Wartungsfreundlichkeit durch Schmiernippel und Sicherungsringe – jedes Element trägt zur Zuverlässigkeit des Gelenks bei.
Was Johnny Joints auszeichnet, ist ihre Fähigkeit, Schwenkbewegung, Haltbarkeit und Wartungsfreundlichkeit in Einklang zu bringen. Im Vergleich zu herkömmlichen Buchsen bleiben Johnny Joints unter schweren Lasten stabil und bieten zugleich die Flexibilität, die extreme Offroad-Bedingungen erfordern. Ihr wiederaufbaubarer Aufbau sichert zudem langfristigen Wert, da einzelne Teile ersetzt werden können, ohne das gesamte Gelenk zu entsorgen.
Für Ingenieure, Markeneinkäufer und Offroad-Enthusiasten bedeutet dies weniger Ausfallzeiten, geringere Wartungskosten und Vertrauen in das Fahrwerk unter extremen Bedingungen. Kurz gesagt hilft Ihnen das Verständnis des Inneren eines Johnny Joint zu verstehen, warum er die ideale Wahl für leistungsstarke und Offroad-Fahrwerksysteme ist.
Wenn Sie Spezifikationsinformationen zu Johnny-Joint-Produkten suchen, sehen Sie sich diesen Produktübersicht unserer Johnny Joints.
