Bei Fahrwerkskomponenten sind Johnny Joint, Heim Joint und Buchse (Builder Bushing) drei häufig verwendete Teile – sie unterscheiden sich jedoch stark in Aufbau, Materialien, Funktion und idealen Einsatzfällen. Hier ein kurzer Überblick über jedes Bauteil mit den besten Szenarien für jeden Typ.
- Johnny Joint: Bekannt für sein wiederaufbaubares Design und seine hohe Flexibilität ist der Johnny Joint ideal für Offroad-Fahrzeuge, die sowohl Festigkeit als auch Beweglichkeit brauchen – perfekt für schweres Gelände und schwerlastige Anwendungen.
- Heim Joint: Auf Präzision und Haltbarkeit ausgelegt, werden Heim Joints häufig im Hochleistungs-Motorsport und bei Offroad-Umbauten eingesetzt, wo Festigkeit und Flexibilität entscheidend sind, Schwingungsdämpfung aber keine Priorität hat.
- Buchse (Builder Bushing): Mit ausgezeichneter Schwingungsdämpfung sind Buchsen die beste Wahl für Fahrzeuge, die sowohl auf der Straße als auch im Gelände einen komfortablen Fahrlauf brauchen – auch wenn sie bei extremem Offroad-Einsatz möglicherweise nicht so dauerhaft sind.
Nun sehen wir uns die Unterschiede zwischen diesen drei Arten von Fahrwerksteilen genauer an.
Struktureller Vergleich
Johnny Joint

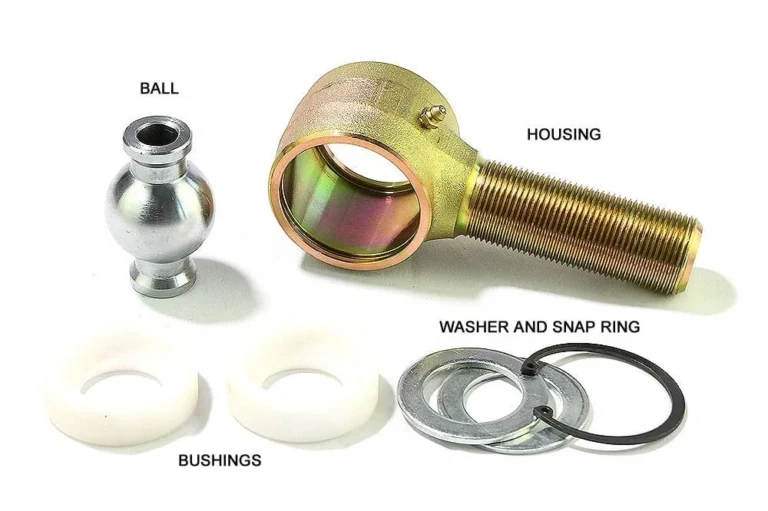

Unten sind zwei Explosionsdarstellungen eines Johnny Joints.
Ein Johnny Joint besteht aus Gehäuse, Buchse, Kugel, Sicherungsring und Stange. Das Gehäuse hat in der Regel einen Schmiernippel zur Schmierung, und die Kugel kommt üblicherweise mit einer Abstandshülse für großen Winkelversatz. Die Stange trägt normalerweise ein Außengewinde; wird ein Innengewinde benötigt, kaufen Kunden meist nur das Gelenk (alles außer der Stange) und schweißen die Stange selbst an.
Heim Joint
Unten sind zwei Explosionsdarstellungen eines Heim Joints.

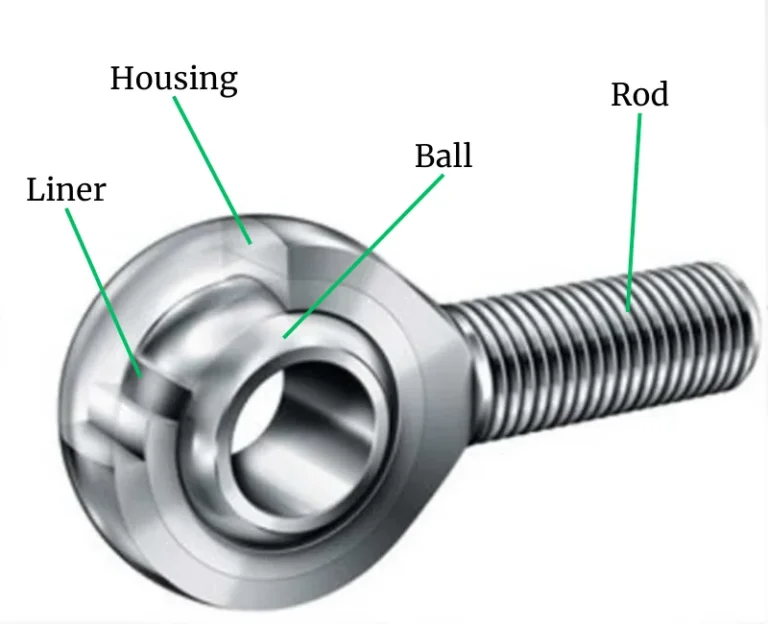

Ein Heim Joint besteht aus Gehäuse, Kugel, Auskleidung und Stange. Manche Heim Joints, besonders solche für den Industrieeinsatz, haben einen Schmiernippel am Gehäuse. Die Kugel kommt typischerweise ohne Abstandshülse für Winkelversatz, die separat erworben werden muss. Die Stange kann ein Außen- oder Innengewinde haben – flexibel je nach Anwendung.
Buchse (Builder Bushing)

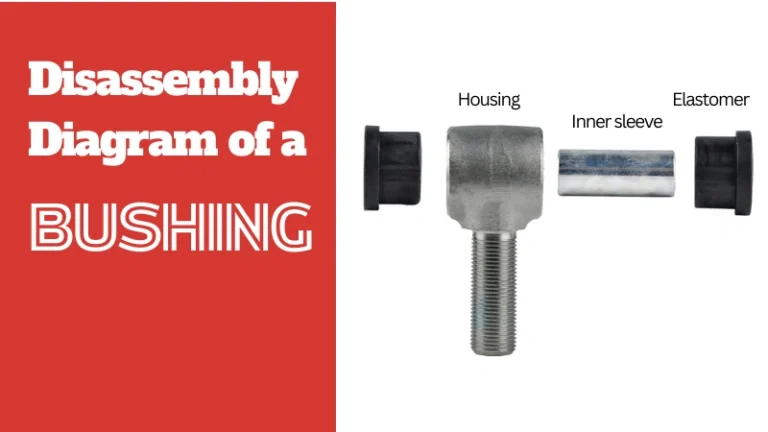

Unten sind zwei Explosionsdarstellungen einer Buchse (Builder Bushing).

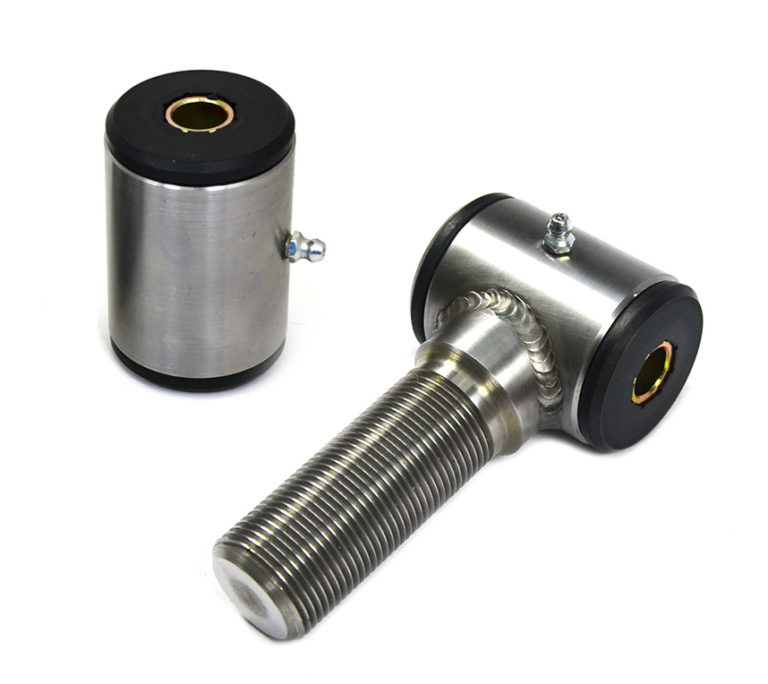

Eine Buchse besteht aus Gehäuse, Elastomer und Innenhülse. Manche Gehäuse haben einen Schmiernippel zur einfacheren Schmierung, andere nicht.
Materialvergleich
Johnny Joint
- Gehäuse: Typischerweise aus Schmiedestahl, 4130-Chromoly-Stahl und Edelstahl gefertigt – für Festigkeit und Haltbarkeit bei Schwerlastanwendungen.
- Kugel: Die Kugel besteht üblicherweise aus vergütetem Stahl, vergütetem Kohlenstoffstahl mit hohem Kohlenstoffgehalt, 52100-Wälzlagerstahl oder 4130-Chromoly-Stahl – für hohe Leistung und Verschleißfestigkeit unter schwerer Last.
- Buchse: Oft aus hochdichtem Polyurethan oder Delrin® (Acetal/POM) gefertigt – eine Kombination aus Haltbarkeit und Flexibilität für bessere Beweglichkeit und Stoßabsorption.
Heim Joint
- Gehäuse: Aus 4130-Chromoly-Stahl, 7075-T6-Flugzeugaluminium, Edelstahl oder Kohlenstoffstahl gefertigt – für hohe strukturelle Festigkeit und leichte Ausführungen.
- Kugel: Typischerweise aus 52100-Wälzlagerstahl oder 440C-Edelstahl gefertigt – ausgelegt auf maximale Festigkeit und Langlebigkeit unter extremen Bedingungen.
- Auskleidung: Die Auskleidung besteht oft aus PTFE (Teflon) oder Bronze – für niedrige Reibung und weniger Verschleiß über die Zeit.
Buchse (Builder Bushing)
- Gehäuse und Innenhülse: Üblicherweise aus Kohlenstoffstahl (am häufigsten), 4130-Chromoly-Stahl oder Edelstahl – für Festigkeit und Korrosionsbeständigkeit.
- Elastomer: Aus Gummi oder Polyurethan – diese Materialien bieten Flexibilität und Schwingungsdämpfung für einen ruhigeren Fahrlauf.
Vergleich der Funktionsprinzipien
Johnny Joint
Der Johnny Joint funktioniert, indem die Kugel im Gehäuse innerhalb präzise sitzender, wiederaufbaubarer Polymerbuchsen rotieren kann. Während sich der Lenker bewegt, versucht die Metallkugel, sich in den Polymerbuchsen zu drehen – das liefert Flexibilität und hohe Tragfähigkeit zugleich.
Wesentliche Merkmale:
- Erlaubt erheblichen Winkelversatz.
- Bietet mäßige elastische Dämpfung.
- Hält extrem hohen Lasten stand.
Heim Joint
Der Heim Joint beruht auf einer Metallkugel, die in einer reibungsarmen Auskleidung wie PTFE (Teflon) rotiert – das erlaubt dem Lenker mehrachsige Bewegungsfreiheit mit großen Winkeln.
Wesentliche Merkmale:
- Erlaubt einen weiten Bereich mehrachsiger Winkelbewegung.
- Bietet die präziseste und direkteste Kontrolle der Fahrwerkgeometrie.
- Keine elastische Dämpfung – Vibrationen und Stöße werden direkt über das Metall übertragen.
Buchse (Builder Bushing)
Die Buchse funktioniert über das Elastomer (Gummi oder Polyurethan) in der Mitte, das die Bewegung des Lenkers durch Verdrehen und Dehnen aufnimmt und abpuffert. Der Lenker dreht sich oder lenkt leicht um seine Mittelachse aus.
Wesentliche Merkmale:
- Erlaubt nur begrenzte Winkeländerung im Lenker.
- Dämpft in erster Linie Vibrationen und reduziert Geräusche.
| Merkmal | Johnny Joint | Heim Joint | Buchse (Builder Bushing) |
|---|---|---|---|
| Wie es funktioniert | Kugel rotiert in wiederaufbaubaren Polymerbuchsen. | Metallkugel rotiert in reibungsarmer Auskleidung (PTFE). | Elastomer nimmt Bewegung durch Verdrehen und Dehnen auf. |
| Winkelversatz | Erlaubt erheblichen Winkelversatz. | Erlaubt mehrachsige Winkelbewegung. | Erlaubt begrenzte Winkeländerung. |
| Elastische Dämpfung | Bietet mäßige elastische Dämpfung. | Keine elastische Dämpfung. | Dämpft in erster Linie Vibrationen und reduziert Geräusche. |
| Tragfähigkeit | Hält extrem hohen Lasten stand. | Hohe Präzision, gut für die Kontrolle der Fahrwerkgeometrie. | Geringe Tragfähigkeit, hauptsächlich für Komfort. |
Vergleich der Nutzungskosten
Johnny Joint
Der Johnny Joint hat die höchsten Anschaffungskosten; der Marktpreis liegt typischerweise zwischen 70 und 130 $ (basierend auf der ursprünglichen Johnny-Joint-Marke RockJock 4×4, früher Currie Enterprises).
Seine Wartungskosten sind über die Zeit jedoch relativ niedrig bis mäßig – dank seines wiederaufbaubaren Designs. Wenn das Gelenk verschlissen ist, müssen weder das teure Metallgehäuse noch die Mittelkugel komplett ersetzt werden. In der Regel genügt der Austausch der relativ günstigen Polymer-Innenschalen – das macht ihn auf Dauer zur wirtschaftlichen Wahl.
Heim Joint
Der Heim Joint hat moderate Anschaffungskosten, meist bepreist zwischen 45 und 80 $.
. Beim Wartungsaufbau hat er die höchsten laufenden Kosten. Der Grund ist die Anfälligkeit des Heim Joints für schnellen Verschleiß durch externe Verschmutzungen wie Sand, Schmutz und Wasser, die ihn locker und laut machen können. Häufiger Austausch ist nötig, und beim Austausch muss das gesamte Gelenk gekauft werden – das treibt die langfristigen Kosten.
Buchse (Builder Bushing)
Die Buchse hat die niedrigsten Anschaffungskosten, mit einem Marktpreis zwischen 30 und 60 $.
. Auch die Wartungskosten sind über die Zeit am niedrigsten: Buchsen halten typischerweise über 5 Jahre und sind sehr günstig zu ersetzen. Ihre Langlebigkeit und niedrigen Austauschkosten machen sie für viele Anwendungen wirtschaftlich.
| Merkmal | Johnny Joint | Heim Joint | Buchse (Builder Bushing) |
|---|---|---|---|
| Anschaffungskosten | Am höchsten (70 – 130 $). | Mittel (45 – 80 $). | Am niedrigsten (30 – 60 $). |
| Wartungskosten | Niedrig bis mäßig dank wiederaufbaubarem Design. | Hoch, häufiger Austausch durch Verschleiß nötig. | Niedrig, hält über 5 Jahre, günstig zu ersetzen. |
| Ersatzteile | Nur die Polymer-Innenschalen müssen ersetzt werden – spart Kosten. | Das gesamte Gelenk muss ersetzt werden, wenn es verschlissen ist. | Einfacher Austausch der Elastomer-Komponenten bei Bedarf. |
Anwendungsvergleich
Johnny Joint
Der Johnny Joint wird häufig in Offroad-Fahrzeugen eingesetzt, besonders bei Schwerlast-Offroad- und Rock-Crawling-Umbauten, die maximalen Federweg und große Lenkerwinkel verlangen. Diese Fahrzeuge brauchen flexible, dauerhafte Verbindungen für Querlenker und Panhardstäbe. Zu den wichtigsten Anwendungen gehören:
- Jeep Wrangler (Baureihen TJ, JK, JL) und Jeep Cherokee (XJ): Für schwere Offroad- und Rock-Crawling-Umbauten, die maximale Radgelenkung und Lenkerwinkel verlangen.
- Offroad-Pickups oder SUVs wie der umgebaute Ford Bronco, Toyota Land Cruiser, Toyota Tundra/Tacoma und Chevrolet K5 Blazer: Für Fahrzeuge mit Long-Travel-Fahrwerk-Upgrades sind Johnny Joints unverzichtbar für Beweglichkeit bei großen Winkeln.
Johnny Joints sind ideal, wenn extreme Beweglichkeit und Haltbarkeit gefragt sind – besonders bei individuellen Long-Travel-Fahrwerken für Offroad-Fahrzeuge.
Heim Joint
Der Heim Joint wird am häufigsten im Motorsport verwendet, wo präzise Kontrolle und schnelle Rückmeldung entscheidend sind. Zu den wichtigsten Einsätzen gehören:
Rennsportanwendungen: Präzision und Haltbarkeit machen Heim Joints zur bevorzugten Wahl im Motorsport, wenn es um exakte Kontrolle der Fahrwerkgeometrie geht.
Extremes Rock Crawling: Auch wenn Johnny Joints in der Regel dauerhafter sind, werden Heim Joints im extremen Rock Crawling eingesetzt – besonders in Fahrzeugen, die maximalen Federweg und kompromisslose Bewegungsfreiheit verlangen. So werden beim extremen Rock Crawling die serienmäßigen kurzen Querlenker durch individuelle Long-Arm-Lenker ersetzt, oft doppelt so lang wie das Original. Heim Joints sitzen an beiden Enden dieser langen Arme: für maximalen Winkelversatz, präzise Rückmeldung und Kontrolle – samt Gewindeverstellung zum Feinjustieren der Fahrwerkgeometrie.
Jenseits des Offroad-Bereichs werden Heim Joints auch in anderen Branchen breit eingesetzt, darunter:
Buchse (Builder Bushing)
Die Buchse hat das breiteste Anwendungsspektrum und wird in den verschiedensten Branchen verwendet. Von Fahrzeugen bis zu Schwermaschinen sind Buchsen in vielen Systemen unverzichtbar. Zu den wichtigsten Einsätzen gehören:
- Automobile und Fahrzeuge: Sie stecken in Fahrwerks-, Lenk- und Antriebssystemen, wo zwischen verbundenen Komponenten Schwingungsdämpfung und leichte Drehbewegung gefragt sind.
- Industriemaschinen: Sie dienen dazu, Reibung zu reduzieren und Stöße in verschiedenen Industrieanwendungen aufzunehmen.
- Schwermaschinen und Schiffe: Für ruhigen Lauf und Haltbarkeit in rauen Arbeitsumgebungen.
- Luft- und Raumfahrt sowie alltägliche Haushaltsgeräte: Sie spielen auch in Hochpräzisionsgeräten und Haushaltsgeräten eine wichtige Rolle.
In der Fahrzeugindustrie gilt: Wo immer zwei Komponenten in Fahrwerk, Lenkung oder Antrieb verbunden werden müssen, leichtes Verdrehen erlauben oder Vibrationen dämpfen sollen, sind Buchsen (Builder Bushings) im Spiel.
Zusammenfassung
Johnny Joints bieten wiederaufbaubares Design und hohe Flexibilität – ideal für Offroad- und Schwerlastanwendungen. Heim Joints punkten mit Präzision und werden häufig im Motorsport und extremen Rock Crawling verwendet. Buchsen sind die beste Wahl für Komfort und Schwingungsdämpfung und finden sich breit in Automotive- und Industrieanwendungen. Wer die Unterschiede in Aufbau, Material, Funktion und Kosten versteht, wählt das richtige Teil für seine Bedürfnisse.
Wenn Sie mehr Details zu diesen Fahrwerksteilen suchen, werfen Sie einen Blick auf unsere Einkaufsführer unten – mit Produktspezifikationen und Fachartikeln:
