Do you operate your own plating line?

No. Plating is arranged through external partners to the finish, fit and inspection requirements agreed for the order.

What is the difference between zinc plating and hard chrome?

Zinc is primarily a corrosion-protection finish for steel. Hard chrome is selected for a harder, wear-resistant and lower-friction working surface such as a bearing ball.

Is black oxide a type of plating?

No. Black oxide is a conversion coating that changes the steel surface; it does not deposit the same type of plated metal layer as zinc or hard chrome.

Can plating be applied to threaded parts?

Yes, but the thread fit and added thickness must be considered. Masking, allowance and final inspection are defined from the drawing.

Can you plate a bearing ball?

Selected product specifications document hard chrome plating on bearing balls. The required thickness, finish and final fit are confirmed for the actual order.

Can you provide salt-spray or thickness reports?

Available reports and tests are confirmed per order. We do not present a blanket certificate package for every externally plated component.

What should I send for a plating quote?

Send the drawing, substrate, finish type, appearance, thickness or corrosion requirement, areas to mask and the final fit tolerance.

Fertigungskompetenz / Oberflächenfinishing

Galvanik

Verzinkung und Hartverchromung lösen unterschiedliche Aufgaben. Verzinkung dient dem Korrosionsschutz von Stahl-Hardware und fertigungstechnischen Komponenten; Hartverchromung kommt dort zum Einsatz, wo eine harte, reibungsarme Oberfläche an einem Funktionselement wie einer Lagerkugel benötigt wird. Wir spezifizieren das Finish nach Grundwerkstoff, Funktion und Passung und organisieren den externen Prozess pro Auftrag.

Zeichnungen zur Prüfung einreichen Galvanisch behandelte Komponenten ansehen

DokumentiertVerzinkte Finish-Optionen in aktuellen Katalogprodukten

HartverchromungGalvanisch beschichtete Lagerkugeln in ausgewählten Gelenkkopf-Produktlinien dokumentiert

01 / Grundlagen des Verfahrens

Was ist Galvanisieren?

Beim Galvanisieren wird eine Metallschicht auf die Oberfläche eines anderen Grundwerkstoffs abgeschieden, meist in einem elektrochemischen Prozess. Die abgeschiedene Schicht verändert das Oberflächenverhalten, nicht aber das Material des Bauteils darunter.

Verzinkung ist in erster Linie ein Korrosionsschutz-Finish für Stahl. Hartverchromung liefert eine härtere, verschleißfeste und reibungsarme Oberfläche, wo die Funktionsfläche sie erfordert. Schwarzoxid ist wiederum etwas anderes: eine Konversionsschicht, die die Stahloberfläche umwandelt, statt eine konventionelle galvanische Schicht abzuscheiden.

Galvanisieren ist nicht nur eine Farbauswahl. Schichtdicke, Kanten, Gewinde, Bohrungen und Passflächen müssen alle berücksichtigt werden, weil die aufgetragene Schicht Passung, Anzugsmoment, Spiel und das endgültige Prüfmaß beeinflussen kann.

02 / Finish-Auswahl

Verzinkung, Hartverchromung oder Schwarzoxid?

Finish	Hauptzweck	Typische Position	Auswirkung auf die Passung
Verzinkung	Korrosionsschutz und gleichmäßiges Erscheinungsbild	Stahl-Hardware, Spanner, Schellen und Baugruppen-Komponenten	Schichtdicke angeben; Gewinde und Passflächen abdecken oder berücksichtigen
Hartverchromung	Härte, Verschleißfestigkeit und geringere Gleitreibung	Lagerkugeln oder andere definierte Funktionsflächen	Dicke ist funktional; Endmaß und Finish müssen kontrolliert werden
Schwarzoxid	Konversionsschicht, leichter Korrosionsschutz und Optik	Chromoly-Körper, Stahlbeschläge und engpassende Teile	Wirkt dimensional anders als eine galvanische Schicht, Passung dennoch bestätigen

Praktische Regel: Wählen Sie das Finish nach Funktionsfläche und Umgebung, nicht allein nach der Farbe. Eine Lagerkugel, ein Gewindespanner und eine geschweißte Chassishalterung brauchen nicht dieselbe Oberflächenbehandlung.

03 / Produktionsroute

Galvanik bei SYZ

Route Korrosionsschutz

Verzinkte Stahlteile

Nach Zerspanung oder Fertigung kann eine Komponente aus Baustahl oder Chromoly für das spezifizierte Zink-Finish aufbereitet werden. Gewinde, Bohrungen, Kanten und Abdeckanforderungen werden vor der Freigabe geprüft.

ExternGalvanikprozess je Auftrag organisiert

VerzinkungKorrosionsschutz-Route für Stahl

PassungSchichtdicke im Zeichnungs-Review berücksichtigt

Je AuftragPrüfungen und Dokumente bestätigt

Typische Route: Drehen, Fräsen oder Fertigung → Galvanik → Eingangs- und Sichtprüfung mit Maßkontrolle → Endkontrolle.

Route Funktionsfläche

Hartverchromung auf einer Lagerkugel

Ausgewählte Kugel- und Gelenkkopf-Spezifikationen weisen Hartverchromung auf der Lagerfläche aus. Finish, Dicke und Endpassung gelten als funktionale Anforderungen, getrennt vom Körper-Finish.

KugelFunktionsfläche mit definierter Aufgabe

ChromOption für harte, reibungsarme Oberfläche

PrüfungSicht- und Maßprüfung wie vereinbart

GetrenntNicht mit der Körperbeschichtung verwechseln

Abgrenzung der Finishes: Schwarzoxid auf einem Chromoly-Körper und Hartverchromung auf einer 52100-Kugel sind zwei unterschiedliche Behandlungen an einem Produkt, jeweils für eine andere Aufgabe gewählt.

04 / Anwendungsbereiche

Was Galvanisieren ermöglicht

Stahl-Hardware für den Außeneinsatz

Verzinkte Muttern, Spanner, Schellen und Halterungen widerstehen der Korrosionsbelastung, wie sie in Fahrwerken und allgemeinen Außenaufbauten zu erwarten ist.

Harte Funktionsflächen

Hartverchromung kann auf Lagerkugeln oder anderen Funktionsflächen spezifiziert werden, wo Verschleiß und geringe Reibung zählen.

Finish-Varianten je Material

Stahl, 4130-Chromoly und Aluminium können für dasselbe Funktionsteil unterschiedliche Finish-Familien nutzen – je nach Passung und Umgebung.

Kontrollierte Endpassung

Die Schichtdicke fließt in die Maßprüfung ein, damit Gewinde, Bohrungen und Passflächen nach dem Finish weiter funktionsfähig bleiben.

Materialien der dokumentierten Beispiele: Baustahl, 4130-Chromoly, 52100-Lagerstahl und Aluminium. Grundwerkstoff und Finish werden gemeinsam spezifiziert; Schwarzoxid wird separat gezeigt, da es eine Konversionsschicht, kein Galvanisieren ist.

05 / Produktbeispiele

Galvanisch behandelte Komponenten aus unseren Produktlinien

Verzinkt-Option OD tube clamp with zinc plated finish for chassis and roll cage structures

Rohrschelle

Rohrschelle ODTC-003 (Außendurchmesser)

Die Produktspezifikation sieht optional schwarze Verzinkung auf dem 4130-Chromoly- oder Baustahlkörper für sichtbaren strukturellen Einsatz vor.

Silbrig verzinkt Turnbuckle hex bar adjuster, carbon steel with silver zinc plated finish

Gewindespanner

Spannschloss-Sechskantstange HBT12-26.00

Baustahl mit silbrig verzinktem Finish – Korrosionsschutz für einen exponierten Gewindespanner.

Gegenmutter Steel zinc plated lock nut and jam nut

Stahl-Hardware

Gegenmutter JNR16S-2 / JNL16S-2

Beispiel einer verzinkten Stahl-Gegenmutter, bei der Korrosionsschutz Teil eines einfachen, wiederholbaren Hardware-Finishs ist.

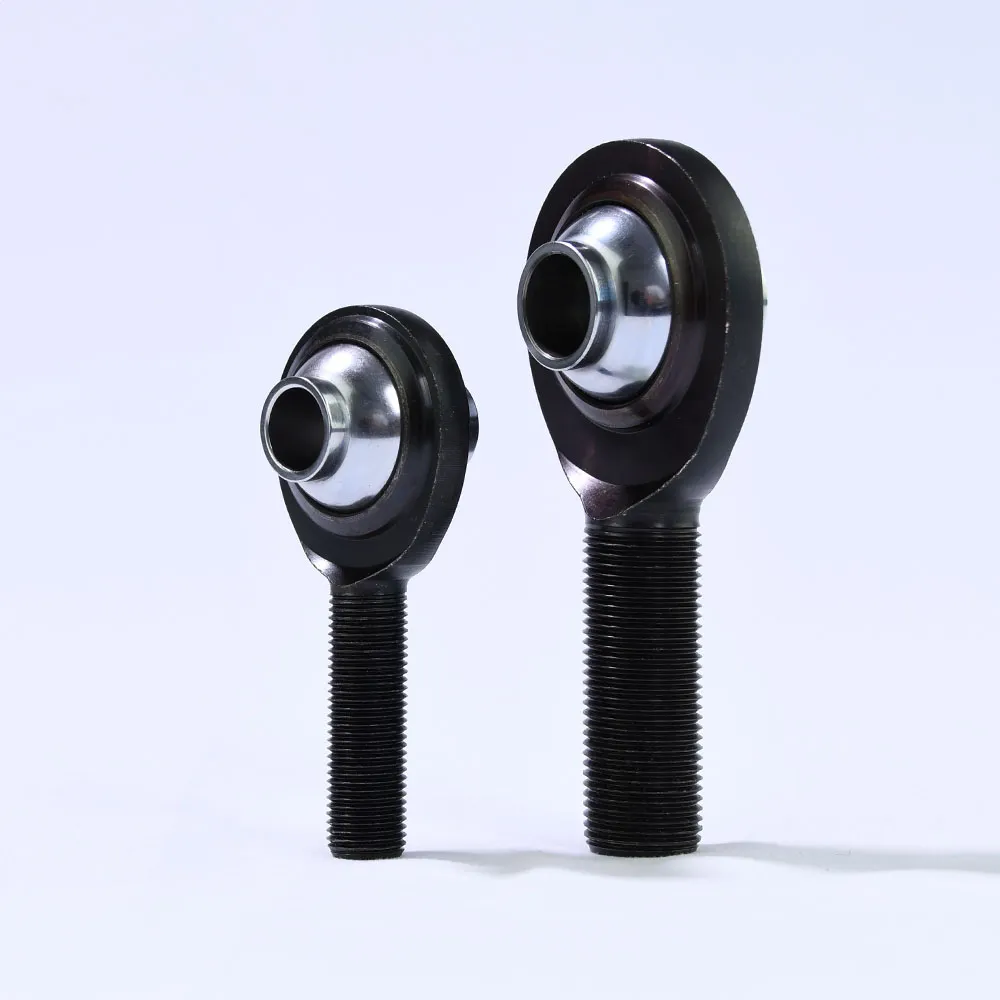

Chrom-Kugel High-misalignment chromoly rod end with black oxide body and hard chrome plated ball

Chromoly-Gelenkkopf

PCYMR12T / PCYML12T

Der 4130-Chromoly-Körper ist wärmebehandelt und mit Schwarzoxid beschichtet, während die Kugel aus 52100-Lagerstahl separat hartverchromt ist.

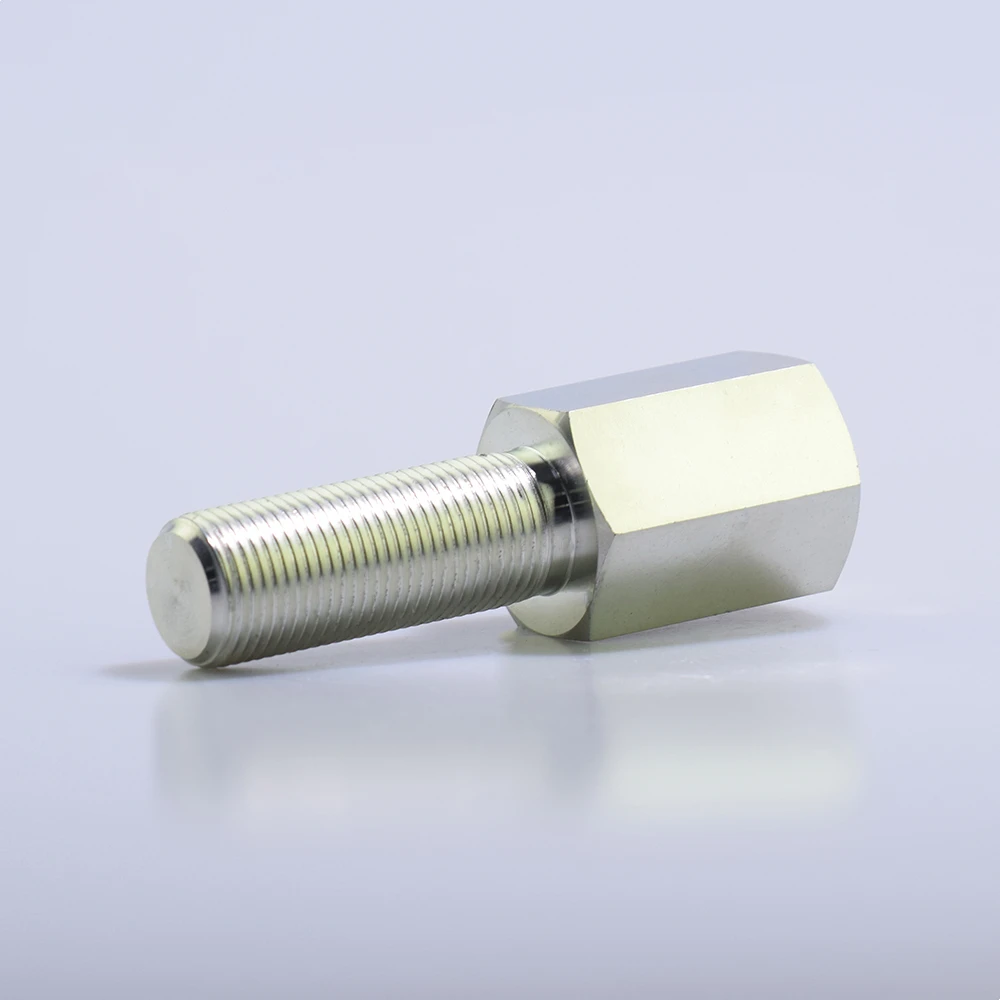

Finish-Familie Linkage adjuster family in zinc plated steel and black anodized aluminium

Gestänge-Spanner

LBA / LBAX / ALBA-M10

Die Produktfamilie zeigt die Material-/Finish-Entscheidung direkt: verzinkter Baustahl, verzinkte 4130-Chromoly und Varianten aus schwarz eloxiertem Aluminium.

Zwei Finish-Optionen M10 ball and socket joint available in zinc plated or black oxide finish

Kugel und Pfanne

10-mm-Kugelgelenk

Erhältlich in verzinkter oder schwarzoxid-Ausführung – je nach Korrosionsschutz- und Passungsanforderung.

Benötigen Sie ein Finish, das ein Gewinde, eine Bohrung oder eine Lagerpassung erhalten muss?Senden Sie uns die Zeichnung und die Finish-Anforderung.

06 / Qualitätskontrolle

Wie galvanisch behandelte Teile kontrolliert werden

Galvanisieren wird als Oberflächen- und Maßoperation kontrolliert. Genauer Zertifikatumfang, Dicke und Prüfumfang werden für Teil und Auftrag vereinbart.

Finish- und Grundwerkstoff-Review

Erforderliche Galvanikart, Grundmaterial, Aussehen und abzudeckende Bereiche werden geprüft, bevor der externe Prozess freigegeben wird.

Maßlicher Zuschlag

Gewinde, Bohrungen, Lagersitze und Passflächen werden mit der Schichtdicke in der Endmaßanforderung bewertet.

Eingangsprüfung

Sichtzustand und vereinbarte Maßprüfungen erfolgen, wenn fertige Teile zur jeweiligen Produktionsroute zurückkehren.

Endfreigabe

Die Endkontrolle folgt dem Produkt- und Auftragsplan; Prozesszertifikate oder Zusatzprüfungen sind enthalten, wenn sie für den Auftrag bestätigt wurden.

07 / Design für die Fertigung

Galvanik spezifizieren

Mit der Anfrage senden

Teilzeichnung und Grundwerkstoff
Galvanikart, Farbe und Aussehen
Dicke oder Korrosionsanforderung
Abzudeckende Gewinde, Bohrungen und Flächen
Passungstoleranz nach dem Finish
Geforderter Prüf- oder Zertifikatumfang

Funktion vor Farbe

Entscheiden Sie zuerst, ob das Teil Korrosionsschutz, eine harte Funktionsfläche oder eine Konversionsschicht braucht – dann wählen Sie das optische Finish.

Dicke einkalkulieren

Galvanik kann die Passung von Gewinde, Bohrung oder Passfläche verändern. Definieren Sie das Fertigmaß und die Bereiche, die abzudecken sind.

Reihenfolge beachten

Wärmebehandlung, Schleifen und Galvanik können sich beeinflussen. Die Prozessfolge wird aus Material und Funktionsflächen abgeleitet.

FAQ Galvanik

Betreiben Sie eine eigene Galvanikanlage?

Nein. Die Galvanik wird über externe Partner nach den für den Auftrag vereinbarten Finish-, Passungs- und Prüf-Anforderungen organisiert.

Was ist der Unterschied zwischen Verzinkung und Hartverchromung?

Verzinkung ist in erster Linie ein Korrosionsschutz-Finish für Stahl. Hartverchromung wird für eine härtere, verschleißfestere und reibungsärmere Funktionsfläche wie eine Lagerkugel gewählt.

Ist Schwarzoxid eine Art Galvanik?

Nein. Schwarzoxid ist eine Konversionsschicht, die die Stahloberfläche umwandelt; es wird keine galvanische Metallschicht wie bei Verzinkung oder Hartverchromung abgeschieden.

Können auch Gewindeteile galvanisiert werden?

Ja, aber Gewindepassung und aufgetragene Dicke müssen berücksichtigt werden. Abdeckung, Zuschlag und Endprüfung werden aus der Zeichnung definiert.

Können Sie eine Lagerkugel beschichten?

Ausgewählte Produktspezifikationen dokumentieren Hartverchromung auf Lagerkugeln. Geforderte Dicke, Finish und Endpassung werden für den konkreten Auftrag bestätigt.

Können Sie Salzsprühtest- oder Dickenberichte bereitstellen?

Verfügbare Berichte und Prüfungen werden je Auftrag bestätigt. Wir bieten kein pauschales Zertifikatspaket für jedes extern galvanisierte Bauteil.

Was soll ich für ein Galvanik-Angebot senden?

Senden Sie Zeichnung, Grundwerkstoff, Finishart, Aussehen, Dicken- oder Korrosionsanforderung, abzudeckende Bereiche und die Endpassungstoleranz.

Oberfläche nach Funktion wählen

Benötigen Sie ein galvanisch behandeltes Bauteil?

Nennen Sie uns Grundwerkstoff, Umgebung, Funktionsfläche und Endpassung. Wir prüfen die passende Galvanikroute und die auftragsspezifischen Prüfungen.
