Geschmiedete Buchsen für Flexgelenke — Polyurethan-Isolierung
Polybuchsen sind nachgiebige Polymer-Pivots — Polyurethan, Delrin (POM) oder UHMW — für Flexgelenke und Federungsgestänge, bei denen ein metallischer Gelenkkopf zu viel Geräusch und Vibration übertragen würde. SYZ liefert geschmiedete Polybuchsen-Gelenke plus Ersatz-Buchsen: 2 Reihen, 57 Kataloggrößen, OEM-Sondermaße und Unterstützung bei der Materialauswahl.
Produktkonzept
Eine geschmiedete Polybuchse ist eine komplette Gehäuseeinheit für ein Flexgelenk: ein geschmiedeter Stahlschaftkörper, der eine Polyurethanbuchse über einer Innenhülse aus Kohlenstoffstahl hält.
Polyurethan sorgt für eine nachgiebige, vibrationsdämpfende Bewegung. Ersatz-Buchsen aus Delrin (POM) und UHMW decken unterschiedliche Prioritäten bei Steifigkeit, Reibung und Verschleiß ab; wählen Sie anhand des nachstehenden qualitativen Vergleichs und bestätigen Sie die Anwendung mit SYZ.
Systemsynergie: Funktioniert als vollständiger Ersatz-Pivoteinsatz für überholbare Flexgelenke— wenn sich der Polyurethaneinsatz durch intensiven Offroad-Betrieb abnutzt, pressen Sie eine neue Buchse ein und verwenden den geschmiedeten Stahlkörper weiter.
Zwei Produktreihen · 57 Kataloggrößen
Komplette Gehäuseeinheiten aus Schmiedeteilen mit austauschbarem Polyurethaneinsatz und Stahlhülse für die Überholung von Flexgelenken und Federungsgestängen. Der Katalog ordnet CBS- und XBS-Nummern nach gemeinsamer Geometrie zu; bestätigen Sie den Körperwerkstoff anhand Zeichnung oder Angebot.
CBS / XBS Größen vergleichen →

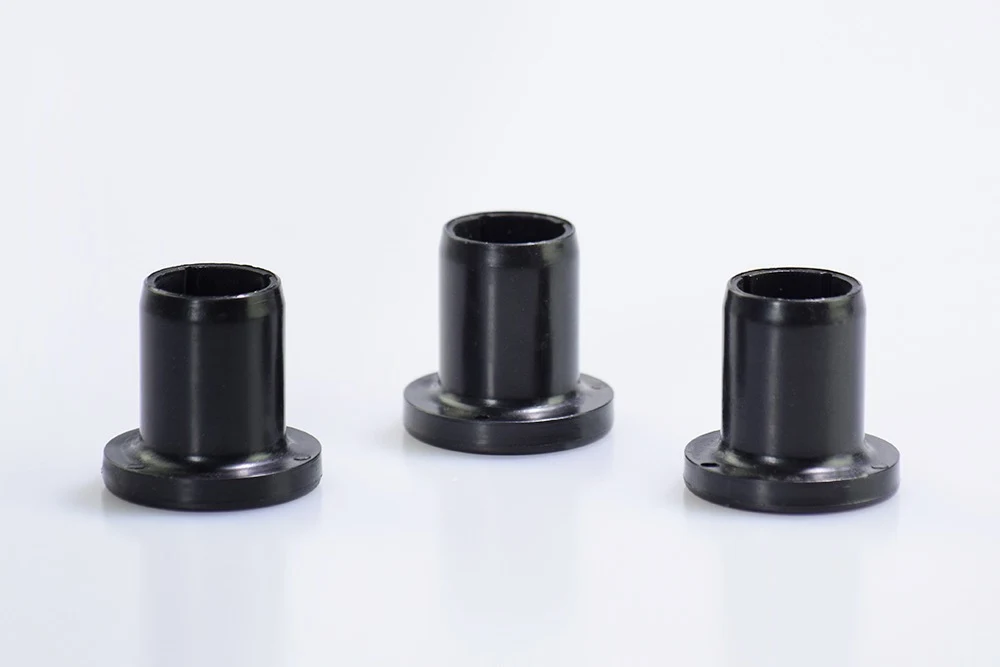

Buchsen aus Delrin / POM, Polyurethan und UHMW für Ersatz, Verschleiß-Service und kundenspezifische Pivot-Programme. Die Abmessungen folgen dem B / D / D2 / W / T-System auf der verlinkten Datenblattseite.
Ersatzbuchsen-Spezifikationen öffnen →Beliebte Größen
| Paar geschmiedetes Gelenk | Gewinde | Bohrung | Verwendung |
|---|---|---|---|
| CBS-1 / XBS-1 | 5/8-18 | 0.500″ | Geschmiedetes Gehäuse + PU-Einsatz |
| CBS-2 / XBS-2 | 5/8-18 | 0.625″ | Geschmiedetes Gehäuse + PU-Einsatz |
| CBS-20 / XBS-20 | 1 1/4-12 | 0.563″ | Geschmiedetes Gehäuse + PU-Einsatz |
| CBS-21 / XBS-21 | 1 1/4-12 | 0.625″ | Geschmiedetes Gehäuse + PU-Einsatz |
| CBS-22 / XBS-22 | 1 1/4-12 | 0.750″ | Geschmiedetes Gehäuse + PU-Einsatz |
| Ersatzteil | B | D | Material |
|---|---|---|---|
| SYZ-DEL-61016 | 0.874″ | 1.748″ | Delrin / POM |
| SYZ-DEL-61217 | 0.874″ | 1.748″ | Delrin / POM |
| ASR-RU-5452233 | 0.654″ | 1.026″ | Delrin / POM |
Materialauswahl
Nur qualitative Orientierung: Die endgültige Materialwahl hängt von Last, Umgebung, Bewegung und dem passenden Gehäuse ab.
| Material | Steifigkeit / Nachgiebigkeit | NVH | Reibung / Verschleiß | Typische Verwendung |
|---|---|---|---|---|
| Polyurethan | Nachgiebiger als starres Metall; fester als viele Gummi-Pivots | Gute Vibrationsisolierung | Gute Verschleißfestigkeit; je nach Konstruktion schmieren oder abdichten | Flexgelenk-Überholung, Federungsgestänge |
| Delrin (POM) | Steiferer Polymer-Pivot mit geringer Auslenkung | Weniger Isolierung als PU | Niedrige Reibung und gute Maßhaltigkeit | Führungen, Buchsen und präzise Pivots |
| UHMW | Nachgiebige, schlagtolerante Polymer-Option | Gute Geräuschreduzierung | Niedrige Reibung und Abrasionsbeständigkeit | Verschleiß-Service- und Gleitpivot-Anwendungen |
| Gummi | Typischerweise weicher und nachgiebiger | Starke Isolierung | Umgebung und Alterung hängen von der Mischung ab | Komfortorientierte Isolierung |
Verwenden Sie PU, wenn Sie einen festeren, wartungsfreundlicheren Pivot mit Vibrationsdämpfung benötigen.
Verwenden Sie Delrin / POM, wenn niedrige Reibung und Maßhaltigkeit wichtiger sind als maximale Isolierung.
Verwenden Sie UHMW als reibungsarme Ersatz-Option, wenn Schlag und Abrieb zum Lastspiel gehören.
Anwendungen
Wählen Sie je nach Einsatzweg ein komplettes geschmiedetes Gelenk oder einen Ersatz-Buchsenkörper.
Ersetzen Sie verschlissene Polyurethaneinsätze oder beziehen Sie ein komplettes geschmiedetes Poly-Gelenk für ein überholbares Gestänge.
Verwenden Sie nachgiebige Polymer-Pivots in Querlenkern, Längslenkern und Offroad-Federungsgestänge, wenn Beweglichkeit und NVH gleichermaßen zählen.
Beziehen Sie Ersatz-Polymerbuchsen für Gerätehalterungen, Kabinenlagerungen und kundenspezifische Pivot-Programme.
Vervollständigen Sie die Verbindung
Nutzen Sie die Johnny-Joints-Seite für das komplette überholbare Gelenk; diese Seite für Buchsenkörper oder geschmiedeten Poly-Einsatz.

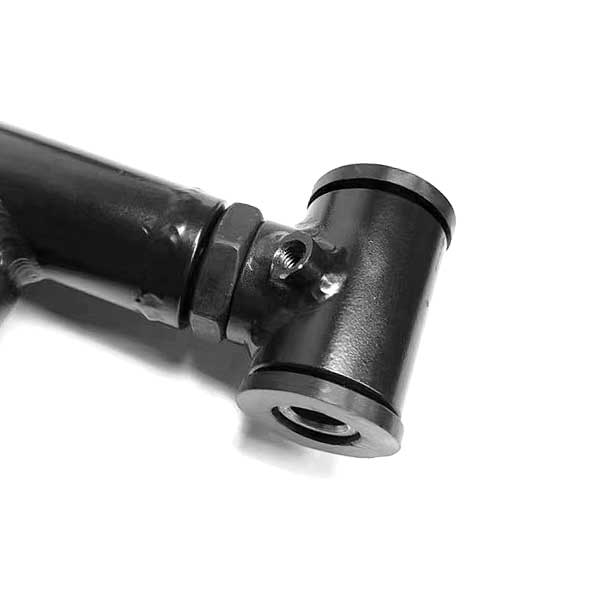

Kombinieren Sie eine Polymerbuchse mit einem gefertigten Rohrgestänge oder einer Aufschweißhülse.
FAQ
Einkaufsführer
Direktvertrieb ab Werk
Geben Sie Ihre Gewindegrößen, die Wahl des Körperwerkstoffs (CBS oder XBS), die Innenhülsenbohrungen und die Mengen an. Wir antworten innerhalb von 24 Stunden.
