Einschweißgehäuse aus Chromoly für Gelenklager

Uniball-Aufnahmen — Einschweißgehäuse für Gelenklager

Eine Uniball-Aufnahme ist das mechanisch gefertigte Einschweißgehäuse, das ein Gelenklager (Uniball) in einem Querlenker, Achsschenkel oder Chassis-Aufnahmepunkt aufnimmt und durch einen Seegerring sichert. SYZ-Aufnahmen umfassen 10 Größen, passen zu Lagern COM8–COM12, WPB12T–WPB16T und HCOM20–HCOM24, werden aus 4130-Chromoly gefertigt (Baustahl optional) und enthalten den Seegerring.

Uniball-Aufnahmengrößen ansehen ↓
Stückzahlen-Angebot anfordern

4130-Chromoly

Baustahl optional

Einschweißausführung

Seegerring-Nut

COM8–HCOM24

Lagerfamilien

10 Größen

Konfigurationen

ISO 9001:2015-Qualität

Übersicht

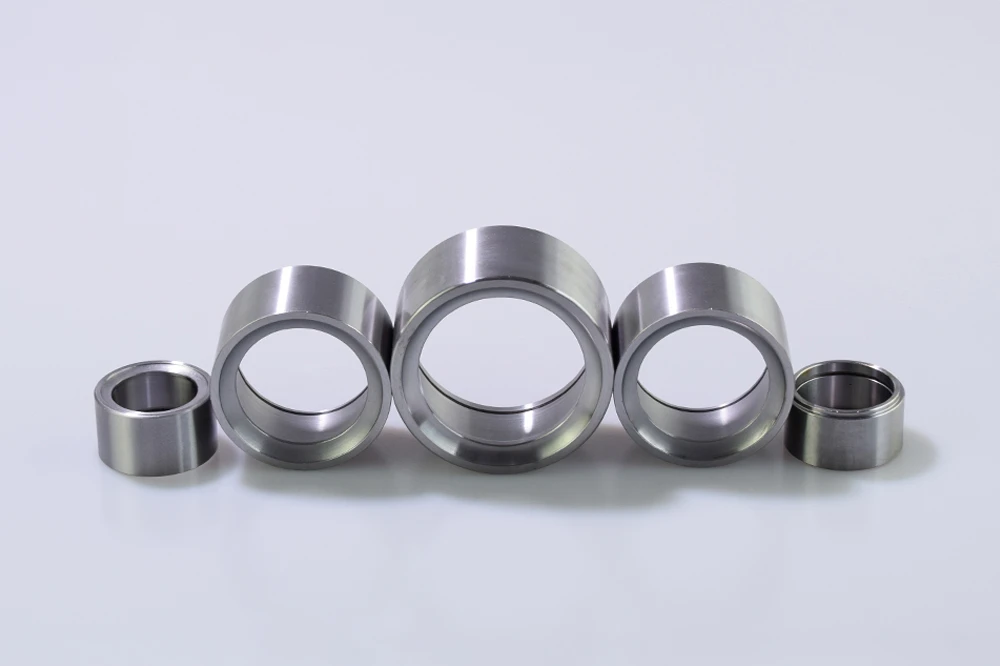

Was ist eine Uniball-Aufnahme?

Eine Uniball-Aufnahme (Uniball-Gehäuse) ist eine gefräste Aufnahme, die ein Gelenklager («Uniball») aufnimmt und in einen Querlenker, Achsschenkel oder Chassis-Punkt eingeschweißt wird — die Seegerring-Nut hält das Lager in Position. Sie bildet die Gehäuseseite eines Uniball-Suspensionsgelenks: Aufnahme einschweißen, Gelenklager einpressen, mit dem Seegerring sichern. Verwenden Sie sie dort, wo Sie einen wartbaren Drehpunkt mit hohem Verstellwinkel in einer geschweißten Radaufhängung benötigen.

Einschweiß-Lagergehäuse

Die Aufnahme ist das gefertigte Gehäuse, das Gelenklager und Seegerring aufnimmt; ihre eigentliche Aufgabe ist es, einen individuellen Radaufhängungs-Drehpunkt überhaupt erst möglich zu machen.

Passung Lager–Aufnahme

Bohrung, Seegerring-Nut und Einschweiß-Außendurchmesser müssen sowohl auf das Lager als auch auf das gefertigte Aufnahmeteil abgestimmt sein — nicht nur auf eine einzige Nennmaßangabe.

10 Standardgrößen

Paarung Uniball-Aufnahme ↔ Gelenklager

Interaktive Spezifikationsauswahl öffnen →

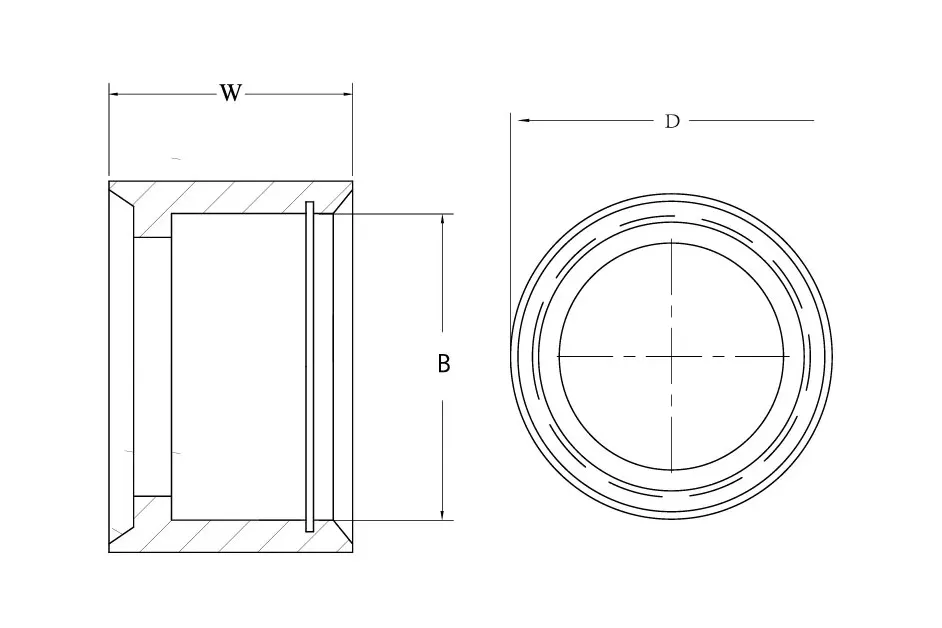

Wählen Sie die Aufnahme anhand ihrer Innenbohrung B und ihres Einschweiß-Außendurchmessers D und ordnen Sie die passende Gelenklager-Familie zu. Jede Aufnahmezeile verlinkt auf den Aufnahmedatensatz, die Lagerspalte auf die Gelenklager-Baureihe.

Aufnahme	Aufnahmebohrung B	Einschweiß-AD D	Passendes Gelenklager	Sicherung
UBC8	1.0000″	1.250″	COM8, FKS8, COM8-SS	inkl. SR8
UBC10	1.1875″	1.500″	COM10, FKS10, COM10-SS	inkl. SR10
UBC12	1.4375″	1.750″	COM12, FKS12, COM12-SS	inkl. SR12
UBC12W	1.3750″	1.750″	WPB12T	inkl. SR12W
UBC14W	1.6250″	2.000″	WPB14T	inkl. SR14W
UBC16W	2.1250″	2.625″	WPB16T	inkl. SR16W
UBC16W-1	2.1250″	2.625″	WPB16T	inkl. SR16W
UBC16W-2	2.1250″	2.625″	WPB16T	inkl. SR16W
UBC20	2.3750″	2.875″	HCOM20	inkl. SR20
UBC24	2.7500″	3.500″	HCOM24	inkl. SR24

Komplett-Kit zusammenstellen

Aufnahme und Lager gemeinsam kalkulieren

Ergänzen Sie ein passendes Gelenklager und Verstellwinkel-Distanzhülsen zu einem kompletten Uniball-Gelenk-Kit. Die Aufnahme ist das Einschweißgehäuse; das Lager ist das austauschbare, bewegliche Element.

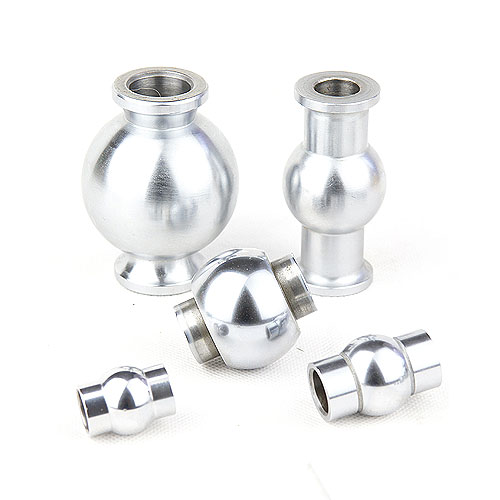

Uniball cup, bearing and misalignment spacer kit

Komplett-Kit-Angebot anfordern

Technischer Leitfaden

Auswahl-Leitfaden

Aufnahmebohrung an Lager-Außendurchmesser anpassen

Passen Sie die Aufnahmebohrung an den Außendurchmesser Ihres Gelenklagers an; prüfen Sie, ob der Einschweiß-Außendurchmesser zur Wandstärke Ihres Aufnahmeteils passt.

Werkstoff nach Belastung wählen

Wählen Sie 4130-Chromoly für Radaufhängungs-Festigkeit; Baustahl für Alltags- bzw. Kostenanwendungen. Die Aufnahme ist tragend und dauerhaft.

Seegerring-Passung prüfen

Stellen Sie sicher, dass die Seegerring-Nut zum Sicherungsring Ihres Lagers passt — Nut und Sicherungsring sind bei der Aufnahme enthalten.

Mit Gelenklager kombinieren

Die Aufnahme ist nur das Gehäuse — kombinieren Sie sie mit einem Gelenklager als bewegliches Uniball-Element.

Industrielle Einsatzbereiche

Anwendungen

Geschweißte Offroad-Radaufhängung (Querlenker, Achsschenkel), obere Uniball-Aufnahmen, Chassis-Drehpunkte und jedes Einschweißgehäuse für ein Gelenklager.

Geschweißte Querlenker für Radaufhängungen

Schweißen Sie die Aufnahme in die Rohrenden von oberen oder unteren Querlenkern ein — für einen wartbaren Drehpunkt mit hohem Verstellwinkel, der wiederholte Federwege zuverlässig übersteht.

Offroad & Motorsport

Obere Uniball-Aufnahmen

Ersetzen serienmäßiger oberer Gummilager durch eine Einschweiß-Uniball-Aufnahme mit Gelenklager — für besseres Sturzverhalten und einfachere Wartung.

Coilover- und Federbein-Konstruktionen

Chassis-Drehpunkte

Einschweiß-Aufnahmen an Chassis-Punkten von Radaufhängungslenkern, an Gelenkpunkten von Unterfahrschutz-Platten und an jedem tragenden Gelenk, das sich unter Last bewegen muss.

Individuelle Chassis-Fertigung

Achsschenkel- und Radnaben-Baugruppen

Integriert in gefertigte Achsschenkel oder Radträger, wo ein Einschweißgehäuse einen präzise positionierten Lagersitz bietet.

Vollständig individuelle Radaufhängung

Technik- und Fertigungsleitfaden

Wie eine Uniball-Aufnahme zum Gelenk wird — ohne das Lager zu beschädigen

Die Aufnahme ist die Gehäuseseite eines wartbaren Uniball-Gelenks. Schweißen Sie sie zuerst, lassen Sie sie abkühlen und setzen Sie dann Lager und Sicherungsring ein.

Leere Aufnahme ausrichten quer zu Querlenker, Achsschenkel oder Chassis-Lasche; heften Sie mindestens drei Stellen, um Verzug zu kontrollieren.
Schweißung mit ausgebautem Lager fertigstellen. Schweißwärme kann das Lager, die Laufbahn oder die Wärmebehandlung beschädigen.
Aufnahme vollständig abkühlen lassen, dann Bohrung prüfen und das passende Gelenklager einpressen.
Mitgelieferten Seegerring einsetzen in die Nut und vergewissern Sie sich, dass sich das Lager frei und ohne Blockieren dreht.

Schnittstelle abstimmen: Aufnahmebohrung B auf Lager-AD, Einschweiß-D auf die Aufnahmewand und Seegerring-Nut auf den mitgelieferten Sicherungsring.

Wartungsleitfaden

Wartung & Schadensbilder

Ein Uniball-Gelenk ist darauf ausgelegt, gewartet zu werden: der Seegerring erlaubt es, nur das verschlissene Gelenklager zu ersetzen und die eingeschweißte Aufnahme zu behalten — ein großer Vorteil gegenüber einem gekapselten Gelenk an einem Fahrzeug, das Sie pflegen möchten.

Symptom	Ursache	Vorbeugung
Lager lässt sich nicht einpressen / klemmt	Aufnahmebohrung durch Schweißwärme verzogen	Erst heften, abgekühlt schweißen, Bohrung rund halten; bei Verzug nachbearbeiten
Lager dreht in der Aufnahme / fällt heraus	Falsche Bohrung-AD-Kombination oder fehlender/zu kleiner Seegerring	Aufnahmebohrung an Lager-AD anpassen; prüfen, dass der mitgelieferte Sicherungsring in die Nut passt
Aufnahme reißt an der Schweißnaht	Mangelnde Einbrandtiefe / falsches Verfahren bei Chromoly	Voll durchgeschweißt; korrektes 4130-Verfahren (ggf. Vor-/Nachwärmen)
Vorzeitiger Lagerverschleiß	Falsche Lagerbauart für Last/Schmutz	Lagerbaureihe je nach Belastung wählen (Metall auf Metall vs. PTFE vs. gekapselt)

Werkstoffwahl: 4130-Chromoly-Aufnahmen für tragende geschweißte Radaufhängungsgelenke; Baustahl-Aufnahmen, wo Kosten zählen und Lasten mäßig sind. Die Aufnahme ist tragend und dauerhaft; das Lager darin ist der Verschleiß-/Austauschteil.

Häufige Fragen

Antworten auf typische Fragen

Welches Lager passt in welche Aufnahme?

Verwenden Sie die obige Tabelle Aufnahme ↔ Lager: UBC8 passt zu COM8 / FKS8 / COM8-SS; UBC12W zu WPB12T; die UBC16W-Varianten zu WPB16T; UBC20 und UBC24 zu HCOM20 und HCOM24. Gelenklager-Programm öffnen →

Aus welchem Material sind SYZ-Uniball-Aufnahmen?

Gefertigt aus 4130-Chromoly für Radaufhängungs-Festigkeit, mit Baustahl-Option für den Allgemeineinsatz.

Ist der Seegerring im Lieferumfang enthalten?

Ja — die Seegerring-Nut ist Teil der Aufnahme, der Sicherungsring ist im Lieferumfang enthalten.

Wie bemesse ich eine Uniball-Aufnahme?

Passen Sie die Aufnahmebohrung an den Außendurchmesser des Gelenklagers an und prüfen Sie, ob der Einschweiß-Außendurchmesser zu Ihrem Aufnahmeteil passt. Das Sortiment umfasst Aufnahmebohrungen von 1.0000–2.7500 inch in 10 Größen.

Brauche ich ein separates Gelenklager?

Ja — die Aufnahme ist das Gehäuse; setzen Sie Ihr Gelenklager darin ein. Siehe die Seite Gelenklager.
