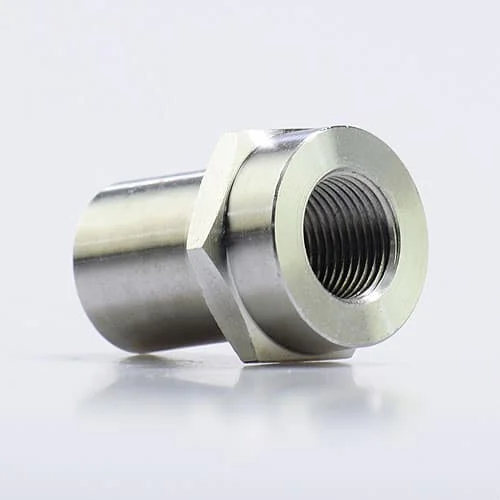

Rund
Der Standard-Einschweißadapter. Der gestufte Körper gleitet in die Rohrbohrung und zentriert sich selbst für eine saubere, konzentrische Schweißnaht. Verwenden Sie einen aufschweißbaren Sechskant, wenn Sie eine Angriffsfläche brauchen.
Die Schnittstelle zwischen Gelenkköpfen und Rohren
Einschweiß-Rohradapter
& Schweiß-Bungs | Zoll & metrisch
Ein Gelenkkopf kann nicht direkt an ein Rohr geschweißt werden — Schweißwärme ruiniert die Wärmebehandlung des Lagers und schmilzt die PTFE-Auskleidung. Rohradapter lösen das: Adapter in das Rohr schweißen, abkühlen lassen, dann den Gelenkkopf einschrauben. SYZ fertigt Einschweißadapter aus 4130 Chromoly in runden, sechskantigen, vierkantigen, rund-sechskantigen und Sonderprofilen, in Zoll und metrisch, RH und LH — plus Bung-Stellmuttern, Gestänge-Steller und aufschweißbare Sechskante, um das Gestänge zu vervollständigen.
4130 Chromoly
Baustahl optional · Aluminium & Titan auf Anfrage
73Konfig.
WTF-Serie · 146 Teilenummern mit RH + LH
3/8″ – 2″
Rohr-Außendurchmesser · Wandung .058″–.250″
RH + LH
Linksgewinde mit Rillen markiert
Werkstoffzertifikate erhältlich
ISO 9001:2015 Qualität
Sondergrößen & Werkstoffe
Vom Muster bis zum Vollcontainer
Direktbezug ab Werk
Überblick
Was sind Rohradapter & Schweiß-Bungs?
Das sind die Teile, die einen Gelenkkopf mit dem Rohr verbinden. Einblankes Rohr hat kein Gewinde; ein Gelenkkopf hat nichts, woran man ihn sicher verschweißen könnte. Der Adapter überbrückt diese Lücke — und einmal eingebaut wird das Rohr zu einem verstellbaren, wartbaren Gestänge.
SYZ liefert vier Produktfamilien für diese Aufgabe.Rohradapter (Einschweiß)— Chromoly-Einsätze, die ins Rohrende geschweißt werden; der Gelenkkopf wird in den Adapter eingeschraubt.Bung-Stellmuttern— eine Gewindestellhülse, RH an einem Ende und LH am anderen, wirkt wie ein Spannschloss zur Längeneinstellung.Gestänge-Steller— ein Innen-/Außengewinde-Steller in Baustahl, Chromoly oder Aluminium.Aufschweißbare Sechskante— Sechskantringe aus Baustahl, die auf den Rohraußendurchmesser geschweißt werden, um dem Schraubenschlüssel Halt zu geben.
Standardwerkstoff ist 4130-Chromoly-Stahl, Linksgewinde mit Rillen markiert. Zoll- und metrische Größen sind erhältlich, und wir fertigen Sondergrößen und -werkstoffe auf Bestellung — einschließlich Aluminium und Titan.
Warum nicht einfach den Gelenkkopf direkt anschweißen?
Schweißwärme zerstört die Wärmebehandlung des Lagers und schmilzt jede PTFE-Auskleidung — das Gelenk friert ein und verliert seine Tragfähigkeit. Eine funktionierende Variante gibt es nicht. Adapter schweißen, abkühlen lassen, danach den Gelenkkopf einschrauben.
Gewindeumwandlung am Rohrende
Diese Teile verwandeln ein einfaches Chromoly-Rohrin ein verstellbares Gewindestück, sodass Gelenkköpfe und Gabelköpfe in gefertigte Fahrwerksarme und Stellgestänge integriert werden können.
RH-/LH-Einstelllogik
Die Kombination aus Rechts- und Linksgewinde erlaubt es, die Baugruppe durch Drehen des Rohrs zu verlängern oder zu verkürzen — ohne den Gelenkkopf vom Fahrzeug zu nehmen. SYZ kennzeichnet LH-Teile mit Rillen, damit Sie sie auf der Werkbank unterscheiden können.
Körperprofile
Runde, Sechskant-, Vierkant- und Sonder-Einschweißadapter
Die Gewindebohrung erfüllt in jedem Fall dieselbe Aufgabe — das Außenprofil entscheidet, wie Sie das Teil spannen und wie es im Rohr sitzt.

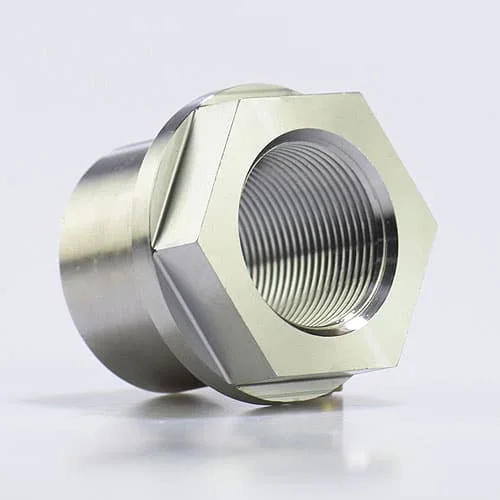

Sechskant
Der Sechskantkörper bietet integrierte Schlüsselflächen am Rohrende, sodass das Gestänge gehalten und eingestellt werden kann, ohne einen separaten Sechskantring anzubringen.

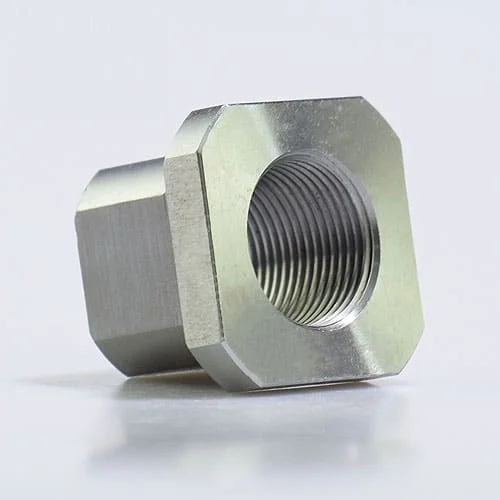

Vierkant
Für Vierkantrohr — Rahmen, Halterungen und Montagebaugruppen, bei denen der Gestängekörper nicht rund ist.

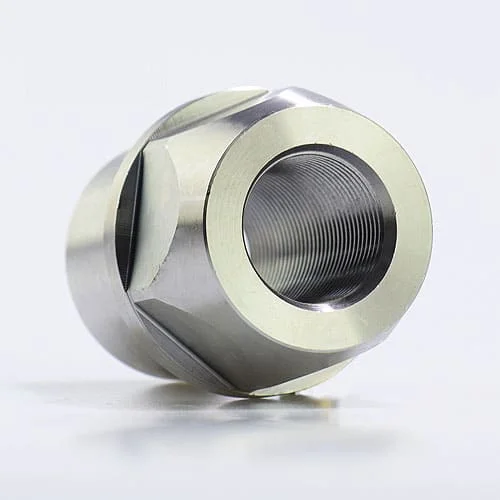

Rund-Sechskant
Runde Schweißschulter mit Sechskantbund außerhalb des Rohrs — verbindet das selbstzentrierende Schweißen des Rundadapters mit einer Schlüsselfläche.

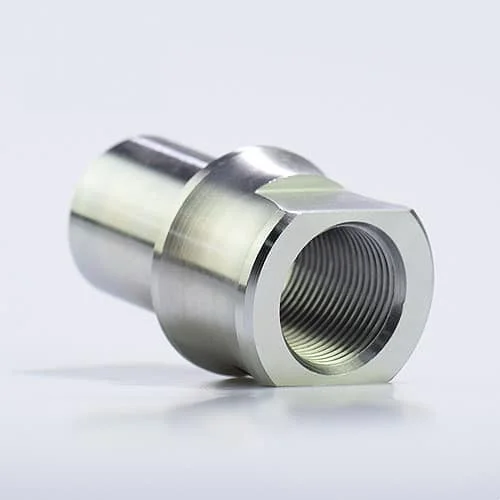

Sonderformen
Nicht normgerechte Geometrie, Gewinde, Länge oder Werkstoff — gefertigt nach Ihrer Zeichnung oder einem Muster. Aluminium und Titan verfügbar.
Rund ist der Standard und deckt die gesamte WTF-Größentabelle unten ab. Sechskant ist auf Anfrage im gesamten Sortiment erhältlich; Vierkant-, Rund-Sechskant- und Sonderprofile werden projektbezogen angeboten. Senden Sie eine Zeichnung oder ein Muster für alles, was nicht in der Tabelle steht.
Produktangebot
Serienübersicht & Größentabellen
| Produkt | Werkstoff | Gewinde / Dimensionierung | Bemerkenswert |
|---|---|---|---|
| Rohradapter WTF-Serie | 4130 Chromoly (Baustahl optional) | Innengewinde RH & LH 10-32 → 1 1/4-12; Rohr-Außendurchmesser 3/8″ → 2″, Wandung .058″ → .250″ | 73 Konfigurationen (146 Teilenummern mit beiden Händen); LH mit Rillen markiert; Sechskant verfügbar |
| Bung-Stellmutter BAN-/BANL-Serie | Chromoly-Stahl, silberfarben verzinkt | Innengewinde 3/8-24 → 1 1/4-12; Außengewinde 1/2-20 → 1 1/2-12; Sechskant E 0.563″ → 1.875″ | 15 Teilenummern; passende RH- und LH-Paare plus gemischte RH/LH-Varianten für Spannschlossfunktion |
| Gestänge-Steller LBA / LBAX / ALBA | LBA Baustahl verzinkt / LBAX Chromoly vergütet / ALBA Aluminium schwarz eloxiert | Gewinde 3/8-24 → 1 1/4-12, plus M10×1.50 metrisch; Außengewinde UNF-3A links, Innengewinde UNF-2B rechts | 14 Größen in jedem der 3 Werkstoffe; Werkstoffwahl nach Last versus Gewicht |
| Aufschweißbare Sechskante 1865er-Serie | Baustahl (schweißbar) | Für Rohr-Außendurchmesser 3/8″ → 2″; Schlüsselweite 5/8″ → 2 1/4″ | 13 Größen; gibt dem Rundrohr eine Schlüsselfläche |
Einschweiß-Rohradapter der WTF-Serie — Vollständige Größentabelle 4130 Chromoly · 73 Konfigurationen · Maße in Zoll
| Teile-Nr. (RH) | Teile-Nr. (LH) | Rohrgröße (Außendurchmesser × Wandung) | Innengewinde |
|---|---|---|---|
| WTF-0301R | WTF-0301L | 3/8″ OD x 0.058 | 10-32 |
| WTF-0401R | WTF-0401L | 1/2″ OD x 0.058 | 1/4-28 |
| WTF-0501R | WTF-0501L | 1/2″ OD x 0.058 | 5/16-24 |
| WTF-0502R | WTF-0502L | 5/8″ OD x 0.058 | 5/16-24 |
| WTF-0601R | WTF-0601L | 5/8″ OD x 0.058 | 3/8-24 |
| WTF-0701R | WTF-0701L | 5/8″ OD x 0.058 | 7/16-20 |
| WTF-0402R | WTF-0402L | 3/4″ OD x 0.058 | 1/4-28 |
| WTF-0503R | WTF-0503L | 3/4″ OD x 0.058 | 5/16-24 |
| WTF-0602R | WTF-0602L | 3/4″ OD x 0.058 | 3/8-24 |
| WTF-0702R | WTF-0702L | 3/4″ OD x 0.058 | 7/16-20 |
| WTF-0504R | WTF-0504L | 3/4″ OD x 0.065 | 5/16-24 |
| WTF-0603R | WTF-0603L | 3/4″ OD x 0.065 | 3/8-24 |
| WTF-0703R | WTF-0703L | 3/4″ OD x 0.065 | 7/16-20 |
| WTF-0604R | WTF-0604L | 7/8″ OD x 0.058 | 3/8-24 |
| WTF-0704R | WTF-0704L | 7/8″ OD x 0.058 | 7/16-20 |
| WTF-0801R | WTF-0801L | 7/8″ OD x 0.058 | 1/2-20 |
| WTF-0605R | WTF-0605L | 7/8″ OD x 0.065 | 3/8-24 |
| WTF-0705R | WTF-0705L | 7/8″ OD x 0.065 | 7/16-20 |
| WTF-0802R | WTF-0802L | 7/8″ OD x 0.065 | 1/2-20 |
| WTF-0606R | WTF-0606L | 7/8″ OD x 0.083 | 3/8-24 |
| WTF-0706R | WTF-0706L | 7/8″ OD x 0.083 | 7/16-20 |
| WTF-0803R | WTF-0803L | 7/8″ OD x 0.083 | 1/2-20 |
| WTF-0607R | WTF-0607L | 1″ OD x 0.058 | 3/8-24 |
| WTF-0707R | WTF-0707L | 1″ OD x 0.058 | 7/16-20 |
| WTF-0804R | WTF-0804L | 1″ OD x 0.058 | 1/2-20 |
| WTF-1001R | WTF-1001L | 1″ OD x 0.058 | 5/8-18 |
| WTF-0608R | WTF-0608L | 1″ OD x 0.065 | 3/8-24 |
| WTF-0708R | WTF-0708L | 1″ OD x 0.065 | 7/16-20 |
| WTF-0805R | WTF-0805L | 1″ OD x 0.065 | 1/2-20 |
| WTF-1002R | WTF-1002L | 1″ OD x 0.065 | 5/8-18 |
| WTF-0609R | WTF-0609L | 1″ OD x 0.083 | 3/8-24 |
| WTF-0709R | WTF-0709L | 1″ OD x 0.083 | 7/16-20 |
| WTF-0806R | WTF-0806L | 1″ OD x 0.083 | 1/2-20 |
| WTF-1003R | WTF-1003L | 1″ OD x 0.083 | 5/8-18 |
| WTF-0610R | WTF-0610L | 1″ OD x 0.095 | 3/8-24 |
| WTF-0710R | WTF-0710L | 1″ OD x 0.095 | 7/16-20 |
| WTF-0807R | WTF-0807L | 1″ OD x 0.095 | 1/2-20 |
| WTF-1004R | WTF-1004L | 1″ OD x 0.095 | 5/8-18 |
| WTF-0808R | WTF-0808L | 1 1/8″ OD x 0.058 | 1/2-20 |
| WTF-1005R | WTF-1005L | 1 1/8″ OD x 0.058 | 5/8-18 |
| WTF-0809R | WTF-0809L | 1 1/8″ OD x 0.065 | 1/2-20 |
| WTF-1006R | WTF-1006L | 1 1/8″ OD x 0.065 | 5/8-18 |
| WTF-0810R | WTF-0810L | 1 1/8″ OD x 0.083 | 1/2-20 |
| WTF-1007R | WTF-1007L | 1 1/8″ OD x 0.083 | 5/8-18 |
| WTF-1201R | WTF-1201L | 1 1/8″ OD x 0.083 | 3/4-16 |
| WTF-0811R | WTF-0811L | 1 1/8″ OD x 0.095 | 1/2-20 |
| WTF-1008R | WTF-1008L | 1 1/8″ OD x 0.095 | 5/8-18 |
| WTF-1202R | WTF-1202L | 1 1/8″ OD x 0.095 | 3/4-16 |
| WTF-1009R | WTF-1009L | 1 1/4″ OD x 0.095 | 5/8-18 |
| WTF-1203R | WTF-1203L | 1 1/4″ OD x 0.095 | 3/4-16 |
| WTF-1010R | WTF-1010L | 1 1/4″ OD x 0.120 | 5/8-18 |
| WTF-1204R | WTF-1204L | 1 1/4″ OD x 0.120 | 3/4-16 |
| WTF-1011R | WTF-1011L | 1 3/8″ OD x 0.095 | 5/8-18 |
| WTF-1205R | WTF-1205L | 1 3/8″ OD x 0.095 | 3/4-16 |
| WTF-1012R | WTF-1012L | 1 3/8″ OD x 0.120 | 5/8-18 |
| WTF-1206R | WTF-1206L | 1 3/8″ OD x 0.120 | 3/4-16 |
| WTF-1013R | WTF-1013L | 1 1/2″ OD x 0.095 | 5/8-18 |
| WTF-1207R | WTF-1207L | 1 1/2″ OD x 0.095 | 3/4-16 |
| WTF-1208R | WTF-1208L | 1 1/2″ OD x 0.120 | 3/4-16 |
| WTF-1401R | WTF-1401L | 1 1/2″ OD x 0.120 | 7/8-14 |
| WTF-1209R | WTF-1209L | 1 1/2″ OD x 0.250 | 3/4-16 |
| WTF-1402R | WTF-1402L | 1 1/2″ OD x 0.250 | 7/8-14 |
| WTF-1210R | WTF-1210L | 1 3/4″ OD x 0.120 | 3/4-16 |
| WTF-1403R | WTF-1403L | 1 3/4″ OD x 0.120 | 7/8-14 |
| WTF-1601R | WTF-1601L | 1 3/4″ OD x 0.120 | 1-14 |
| WTF-2001R | WTF-2001L | 1 3/4″ OD x 0.120 | 1 1/4-12 |
| WTF-1211R | WTF-1211L | 1 3/4″ OD x 0.250 | 3/4-16 |
| WTF-1404R | WTF-1404L | 1 3/4″ OD x 0.250 | 7/8-14 |
| WTF-1602R | WTF-1602L | 1 3/4″ OD x 0.250 | 1-14 |
| WTF-2002R | WTF-2002L | 2″ OD x 0.250 | 1 1/4-12 |
| WTF-1603R | WTF-1603L | 2″ OD x 0.250 | 1-14 |
| WTF-1604R | WTF-1604L | 2″ OD x 0.250 | 1-12 |
| WTF-2003R | WTF-2003L | 2″ OD x 0.120 | 1 1/4-12 |
Werkstoff: 4130-Chromoly-Stahl (Baustahl optional). Linksteile sind mit Rillen gekennzeichnet. Sechskant verfügbar; Sondergrößen in Menge erhältlich — senden Sie eine Zeichnung oder ein Muster. Filtern und anfragen per Teile-Nummer auf der Spezifikationsseite der Rohradapter.
Bung-StellmutterBAN / BANL · 15 Teile-Nummern
| Teile-Nr. | Innengewinde C | Außengewinde D | Sechskant E | Länge A | Sechskant-L. B |
|---|---|---|---|---|---|
| BAN-8-6 | 3/8-24 RH | 1/2-20 RH | 0.563 | 1.250 | 0.219 |
| BANL-8-6 | 3/8-24 LH | 1/2-20 LH | 0.563 | 1.250 | 0.219 |
| BAN-10-8 | 1/2-20 RH | 5/8-18 RH | 0.750 | 1.500 | 0.313 |
| BANL-10-8 | 1/2-20 LH | 5/8-18 LH | 0.750 | 1.500 | 0.313 |
| BAN-12-10 | 5/8-18 RH | 3/4-16 RH | 0.938 | 1.630 | 0.375 |
| BANL-12-10 | 5/8-18 LH | 3/4-16 LH | 0.938 | 1.630 | 0.375 |
| BAN-12-10-1 | 5/8-18 RH | 3/4-16 LH | 0.938 | 1.630 | 0.375 |
| BAN-16-12 | 3/4-16 RH | 1-12 RH | 1.125 | 1.750 | 0.422 |
| BANL-16-12 | 3/4-16 LH | 1-12 LH | 1.125 | 1.750 | 0.422 |
| BAN-16-12-1 | 3/4-16 LH | 1-12 RH | 1.125 | 1.750 | 0.422 |
| BANL-16-12-1B | 3/4-16 LH | 1-12 RH | 1.125 | 2.750 | 0.422 |
| BAN-20-16 | 1 – 12 RH | 1 1/4-12 RH | 1.500 | 2.130 | 0.547 |
| BANL-20-16 | 1 – 12 LH | 1 1/4-12 LH | 1.500 | 2.130 | 0.547 |
| BAN-24-20 | 1 1/4-12 RH | 1 1/2-12 RH | 1.875 | 2.130 | 0.719 |
| BANL-24-20 | 1 1/4-12 LH | 1 1/2-12 LH | 1.875 | 2.130 | 0.719 |
Chromoly-Stahl, silberzinkbeschichtet; ermöglicht Verstellung mit einer Gewinde-Bung. Beachten Sie die Teile mit gemischter Gewindehand — BAN-12-10-1, BAN-16-12-1 und BANL-16-12-1B kombinieren RH und LH in einem Körper, was die Spannschloss-Funktion mit einer einzigen Mutter ermöglicht. Sondergrößen in Menge erhältlich.
Aufschweißbare Sechskante1865er-Serie · 13 Größen
| Teile-Nr. | Passender Rohr-Außendurchmesser | Schlüsselweite | Innendurchmesser (ID) |
|---|---|---|---|
| 1865-101 | 3/8″ | 5/8″ | 0.390 |
| 1865-102 | 1/2″ | 3/4″ | 0.515 |
| 1865-103 | 5/8″ | 7/8″ | 0.640 |
| 1865-104 | 3/4″ | 1″ | 0.765 |
| 1865-105 | 7/8″ | 1 1/8″ | 0.890 |
| 1865-106 | 1″ | 1 1/4″ | 1.015 |
| 1865-107 | 1 1/8″ | 1 3/8″ | 1.140 |
| 1865-108 | 1 1/4″ | 1 1/2″ | 1.265 |
| 1865-109 | 1 3/8″ | 1 5/8″ | 1.390 |
| 1865-110 | 1 1/2″ | 1 3/4″ | 1.515 |
| 1865-111 | 1 5/8″ | 1 7/8″ | 1.640 |
| 1865-112 | 1 3/4″ | 2″ | 1.765 |
| 1865-113 | 2″ | 2 1/4″ | 2.015 |
Baustahl, passend für verschiedene Rohr-Außendurchmesser. Über das Rohr schieben, aufschweißen — und Sie haben eine Fläche zum Festhalten beim Einstellen der Gestängelänge. Die I.D.-Spalte ist die Bohrung — auf Ihren Rohr-Außendurchmesser abstimmen.

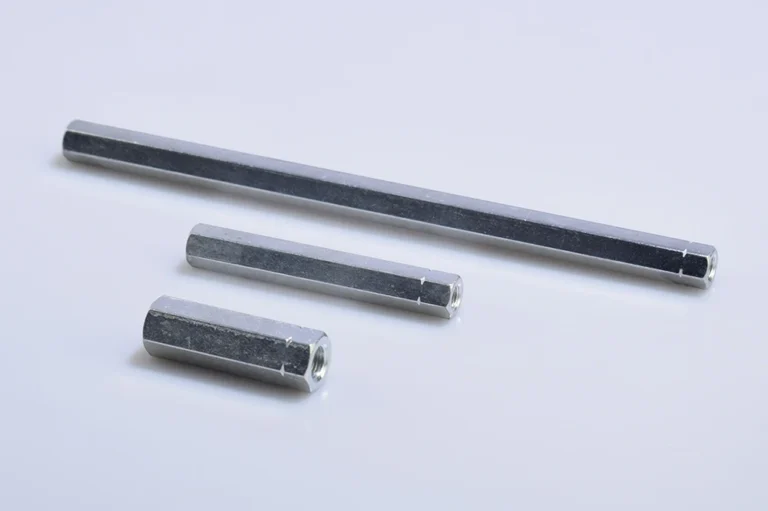

Gestänge-StellerLBA Baustahl · LBAX Chromoly · ALBA Aluminium · je 14 Größen
| Baustahl | Chromoly-Stahl | Aluminium | Gewinde (A & I) | Länge A ref. |
|---|---|---|---|---|
| LBA6-19 | LBAX6-19 | ALBA6-19 | 3/8-24 | 1.850 |
| LBA6-29 | LBAX6-29 | ALBA6-29 | 3/8-24 | 2.875 |
| LBA6-34 | LBAX6-34 | ALBA6-34 | 3/8-24 | 3.435 |
| LBA7-31 | LBAX7-31 | ALBA7-31 | 7/16-20 | 3.125 |
| LBA8-34 | LBAX8-34 | ALBA8-34 | 1/2-20 | 3.375 |
| LBA8-36 | LBAX8-36 | ALBA8-36 | 1/2-20 | 3.625 |
| LBA10-38 | LBAX10-38 | ALBA10-38 | 5/8-18 | 3.813 |
| LBA10-39 | LBAX10-39 | ALBA10-39 | 5/8-18 | 3.875 |
| LBA12-41 | LBAX12-41 | ALBA12-41 | 3/4-16 | 4.125 |
| LBA12-41-1 | LBAX12-41-1 | ALBA12-41-1 | 3/4-16 | 4.125 |
| LBA12-47 | LBAX12-47 | ALBA12-47 | 3/4-16 | 4.650 |
| LBA16-61 | LBAX16-61 | ALBA16-61 | 1 – 12 | 6.125 |
| LBA20-66 | LBAX20-66 | ALBA20-66 | 1.25-12 | 6.625 |
| LBA-M10 | LBAX-M10 | ALBA-M10 | M10 x 1.50 | 88mm |
Innen-/Außengewinde-Steller. Das Außengewinde ist UNF-3A Linksgewinde, das Innengewinde ist UNF-2B Rechtsgewinde — der Steller funktioniert daher wie ein Spannschloss. LBA ist Baustahl silberzinkbeschichtet; LBAX ist vergüteter Chromoly, silberzinkbeschichtet; ALBA ist Aluminium, schwarz eloxiert — die gewichtssparende Option und die richtige Wahl in Verbindung mit Aluminium-Gelenkköpfen. Alle B/C/D/E-Maße auf der Spezifikationsseite des Gestänge-Stellers.
Engineering-Leitfaden
Auswahlleitfaden
Vier Entscheidungen, in dieser Reihenfolge. Wenn Sie sie richtig treffen, liefert Ihnen die obige Tabelle eine Teile-Nummer.
01
Passen Sie das Gelenkkopf-Gewinde an
Das Innengewinde des Adapters muss dem Gelenkkopf-Gewinde entsprechen — z. B. 3/8-24 UNF. Das ist die primäre Abstimmung und die, die schiefgeht, wenn man nur nach Rohrgröße bestellt.
02
Passen Sie das Rohr an
Bestätigen Sie Rohr-Außendurchmesser und Wandung — die Tabelle listet beide, weil ID = OD − 2 × Wandung, und der abgestufte Außendurchmesser des Adapters muss eng gleitend zu dieser ID passen für eine feste, selbstzentrierende Schweißnaht. Unsere Chromoly-Rohr- Größentabelle führt den berechneten Innendurchmesser für jedes Standardrohr auf.
03
RH oder LH — oder beides
Beide RH für ein Gestänge mit fester Länge; ein RH und ein LH für ein verstellbares Gestänge, das sich wie ein Spannschloss. LH-Adapter sind mit Rillen markiert, damit Sie nicht zwei gleiche Hände in eine Stange schweißen.
04
Wählen Sie die Bauform
Einschweiß-Rohradapter (am häufigsten), Bung-Stellmutter (integrierte Längeneinstellung), Gestänge-Steller (inklusive Aluminium-Option) oder aufschweißbarer Sechskant, wenn Sie nur Außenflächen brauchen.
Wie weit sollte der Gelenkkopf eingeschraubt werden? Eine gängige Faustregel ist ein Gewindeeingriff von mindestens dem 1- bis 1,5-fachen des Gewindedurchmessers — ein 3/4-16-Gelenkkopf will also rund 3/4″ bis 1-1/8″ Gewinde im Adapter versenkt haben. Prüfen Sie, dass der Eingriff auch in der langen Einstellung, nicht nur bei der Länge, die Sie auf der Werkbank montiert haben, und sichern Sie es mit einer Gegenmutter.
Fertigungsleitfaden
Schweißrichtlinien
- 01
Zuerst den Gelenkkopf entfernen
Nicht verhandelbar. Schweißwärme zerstört das Lager und die PTFE-Beschichtung. Schrauben Sie ihn heraus, bevor Sie den Zündfunken schlagen.
- 02
Rohr-Innendurchmesser und Adapter-Außendurchmesser reinigen
Zunder, Schneidöl und Ziehmittel verursachen alle Porosität. Reinigen Sie beide Fügeflächen vor der Montage.
- 03
Schützen Sie das Gewinde
Schrauben Sie beim Schweißen eine Opferschraube oder einen alten Gelenkkopf in den Adapter. Er wirkt als Wärmesenke und verhindert Gewindeverzug — billiger als das nachträgliche Nachschneiden.
- 04
An mindestens drei Stellen heften
Gleichmäßig verteilte Heftstellen begrenzen den Verzug und halten den Adapter fluchtend im Rohr.
- 05
Voll durchschweißen
Dann langsam in ruhiger Luft abkühlen lassen. 4130 nicht abschrecken — siehe Leitfaden zu Chromoly-Rohren zur Auswahl des Zusatzwerkstoffs.
- 06
Vor der Montage prüfen
Vollständig abkühlen lassen, dann ein Gewinde nachschneiden, falls die Schweißnaht das Gewinde zusammengezogen hat, und die Konzentrizität prüfen, damit der Gelenkkopf nicht klemmt.
SYZ-Chromoly-Rohradapter bestehen aus demselben 4130 wie übliche Chassis-Rohre, daher ist die Verbindung eine gleichwertige Schweißung. LH-Adapter sind mit Rillen markiert für schnelle RH/LH-Identifikation bei der Montage.
Bemessungsbeispiel
Durchgerechnetes Bemessungsbeispiel
Angenommen, Sie bauen eine verstellbare 4-Link-Stange um einen 3/4-16-Chromoly-Gelenkkopf mit Außengewinde und verwenden DOM-Rohr mit 1-1/2″ Außendurchmesser × 0.120″ Wandung:
- 01
Adaptergewinde = 3/4-16 UNF
Pass zum Gelenkkopf. Das ist das erste Filter in der Tabelle.
- 02
Rohr-Innendurchmesser = 1.26″
1.5″ − (2 × 0.120″) = 1.26″. In der Tabelle ist 1 1/2″ Außendurchmesser × 0.120 mit 3/4-16-Innengewinde WTF-1208RundWTF-1208L.
- 03
Gewindehände = je eine
WTF-1208R an einem Ende, WTF-1208L am anderen, damit sich die fertige Stange wie ein Spannschloss verstellen lässt.
- 04
Sechskant = 1865-110
Rundrohr hat keine Flächen, also fügen Sie einen aufschweißbaren Sechskant für 1-1/2″ Rohr-Außendurchmesser hinzu — Teil 1865-110 — oder geben Sie stattdessen Adapter mit Sechskantkörper an.
- 05
Sicherung = je eine Gegenmutter pro Ende
Länge einstellen, dann beide Enden mit einer Gegenmutter. Dieselbe Logik für jedes Gestänge — nur Gewinde- und Rohrnummern ändern sich.
Technisches Detail
Häufige Ausfallarten — Schnelle Vorsorgetabelle
Nutzen Sie diese kompakte Checkliste, bevor Sie eine Rohradapter-Einheit schweißen oder verstellen.
| Ausfallart | Wahrscheinliche Ursache | Vorbeugung |
|---|---|---|
| Gewinde klemmt nach dem Schweißen | Wärmeschrumpfung oder exzentrisches Schweißen | Opferschraube als Wärmesenke verwenden, an drei oder mehr Stellen heften, langsam abkühlen lassen und danach nachschneiden. |
| Schweißnaht reißt oder Adapter lockert sich | Spielende Passung, unvollständige Einbrandtiefe oder Heftstellen, die die Last tragen | Adapter-Außendurchmesser an Rohr-Innendurchmesser anpassen und die Umfangsnaht mit dem richtigen 4130-Verfahren vollenden. |
| Lager friert ein | Gelenkkopf beim Schweißen eingebaut | Gelenkkopf vor dem Schweißen entfernen; Hitze kann Lager und PTFE-Beschichtung zerstören. |
| Verstellung verrutscht oder korrodiert | Keine Gegenmutter, unzureichender Eingriff oder Kontakt ungleicher Metalle | Beide Enden mit Gegenmuttern sichern, vollen Gewindeeingriff beibehalten und bei Aluminiumrohren die richtige Aluminium-Variante verwenden. |
Industrielle Anwendungen
Wo Rohradapter & Schweiß-Bungs eingesetzt werden
4-Link-Fahrwerksarme
Ein RH + LH Rohradapter-Paar, in jedes Arrende geschweißt, ermöglicht es, die Armlänge für Kegelradwinkel und Geometrie anzupassen, wenn das Fahrzeug bereits aufgebaut ist.
→ Rohradapter, Paar LH + RH · Off-Road-Anwendungen
Spurstangen
Rohradapter plus ein aufschweißbarer Sechskant ergeben eine saubere, verstellbare Spurstange, die mit Gegenmuttern eingestellt und gesichert werden kann.
→ Rohradapter + Sechskant · Spurstangen-Baugruppen
Panhard-/Streckbalken
Querstangen mit fester Länge und Einschweißadaptern an beiden Enden — beide RH, wenn keine Verstellung gewünscht ist.
→ Rohradapter, fest
Verstellbare Querlenker
Bung-Stellmuttern oder Gestänge-Steller ermöglichen die Längeneinstellung beim Zusammenbau, ohne die Gelenkköpfe vom Fahrzeug zu entfernen.
→ Gestänge-Steller / Bung-Mutter
Längslenker (enger Bauraum)
Die Schweiß-Bung-Bauform minimiert den Überstand am Rohrende — nützlich, wenn der Freiraum zwischen Lenker und Chassis knapp ist.
→ Schweiß-Bung-Bauform
Maschinen & leichte Gestänge
ALBA Aluminium-Gestänge-Steller sparen Gewicht, wo die volle Chromoly-Festigkeit nicht nötig ist — im Motorsport, in der Robotik und bei industriellen Aktuator-Gestängen gleichermaßen.
→ ALBA Aluminium-Steller · industrielle Automatisierung
Sonderprogramme
Anpassung von Rohreinsätzen — Vier Schritte
Alles, was nicht in der obigen Tabelle steht, ist Sonderanfertigung — und Sonderanfertigung ist hier Routine. So läuft es ab.
01
Senden Sie Ihre Angaben
Senden Sie die Anfrage mit einer Zeichnung oder einem Muster und nennen Sie uns die Stückzahl — das ermöglicht uns, sofort zu offerieren, statt mit Rückfragen zu kommen.
02
Angebot innerhalb eines Werktags
Sobald wir die Details haben, erhalten Sie innerhalb eines Werktags ein Angebot.
03
Vorserienmuster
Wir senden Ihnen ein Vorserienmuster zur Bestätigung oder letzten Anpassung, damit nichts ungeprüft in Serie geht.
04
Serienfertigung & Lieferung
Wir fahren die Serienfertigung auf Basis des bestätigten Musters hoch und liefern termingerecht an Ihren Wunschort.
Sonderanfertigung umfasst mehr als Maße: Non-Standard-Gewinde, metrische Größen, spezielle Körperprofile und Werkstoffe jenseits von 4130 — Baustahl, Aluminium, Titan. Sondergrößen sind in Menge erhältlich; senden Sie eine Zeichnung oder ein Muster an [email protected] oder benutzen Sie das Formular unten.
FAQ
Häufige Fragen
Warum kann ich einen Gelenkkopf nicht direkt an ein Rohr schweißen?
Schweißwärme zerstört die Wärmebehandlung des Lagers und schmilzt jede PTFE-Beschichtung, was Fressen und Verlust der Tragfähigkeit verursacht. Schweißen Sie immer zuerst den Adapter und schrauben Sie den Gelenkkopf erst ein, wenn alles abgekühlt ist.
Was ist der Unterschied zwischen einem Rohradapter und einem Schweiß-Bung?
Ein Rohradapter ist ein abgestufter Einschweiß-Einsatz mit Gewindebohrung; ein Schweiß-Bung ist ein bündiger Gewindestöpsel im Rohrende. Adapter sind universell einsetzbar; Bungs eignen sich für Verbindungen mit minimalem Überstand, wenn der Bauraum knapp ist. Im Werkstattalltag werden beide Begriffe oft synonym verwendet.
Welche Körperbauformen sind erhältlich — rund, sechskant, vierkant?
Rund ist der Standard und deckt die gesamte WTF-Größentabelle ab. Sechskant-Adapter bringen integrierte Schlüsselflächen mit, Rund-Sechskant kombiniert eine runde Schweißschulter mit einem Sechskantkragen, Vierkant passt zu Vierkantrohr, und vollständig kundenspezifische Profile werden nach Zeichnung gefertigt. Senden Sie eine Zeichnung oder ein Muster für alles Nicht-Standardmäßige.
Wie erkenne ich Rohradapter mit Linksgewinde?
SYZ-Linksgewinde-Rohradapter haben Rillen im Körper als visuelle Kennzeichnung von Rechts- gegenüber Linksgewinde — wichtig bei verstellbaren Gestängen, wo das Einschweißen zweier Adapter gleicher Hand in eine Stange den Neuanfang bedeutet.
Aus welchem Werkstoff bestehen die Rohradapter?
Rohradapter bestehen aus 4130-Chromoly mit optionaler Baustahl-Ausführung und schweißen sich daher gleichwertig mit üblichen Chassis-Rohren. Bung-Stellmuttern sind Chromoly, silberzinkbeschichtet. Gestänge-Steller gibt es in Baustahl (LBA), vergütetem Chromoly (LBAX) oder schwarz-eloxiertem Aluminium (ALBA). Aufschweißbare Sechskante sind Baustahl. Aluminium und Titan sind als Sonderwerkstoffe erhältlich.
Sind metrische Rohradapter erhältlich?
Ja. Die veröffentlichte WTF-Tabelle ist zöllig, und die Gestänge-Steller-Range umfasst eine Größe M10 × 1.50. Metrische Rohradapter und andere metrische Gewinde werden auf Bestellung gefertigt — senden Sie Gewinde, Rohr-Außendurchmesser und Wandung sowie die Stückzahl.
Wie viel Gewindeeingriff braucht der Gelenkkopf?
Eine gängige Faustregel ist mindestens das 1- bis 1,5-fache des Gewindedurchmessers, rund 3/4 bis 1-1/8 Zoll Eingriff bei einem 3/4-16-Gelenkkopf. Entscheidend ist, dass der Eingriff auch in der längsten Verstelleinstellung hält, nicht nur dort, wo montiert wurde. Immer mit einer Gegenmutter sichern und bei sicherheitskritischem Gestänge anhand der eigenen Konstruktionsberechnung bemessen, nicht nach Faustregel.
Was ist eine Bung-Stellmutter im Vergleich zu einem Gestänge-Steller?
Eine Bung-Stellmutter ist eine Gewindehülse mit Innen- und Außengewinde, die zur Längeneinstellung wie ein Spannschloss wirkt — mehrere Teile der Range kombinieren Rechts- und Linksgewinde in einem Körper. Ein Gestänge-Steller ist ein Innen-/Außengewinde-Steller mit linkem Außengewinde und rechtem Innengewinde, erhältlich in Baustahl, Chromoly oder Aluminium.
Kann ich Rohradapter mit Aluminiumrohren verwenden?
Aluminiumrohre brauchen Aluminium-Adapter, da das Schweißen von Stahl auf Aluminium nicht üblich ist, oder eine eingeschraubte Sicherung statt Schweißung. Der ALBA-Gestänge-Steller ist die Standard-Aluminium-Option; kundenspezifische Aluminium-Adapter werden nach Zeichnung gefertigt.
Wie verhindere ich Gewindeverzug beim Schweißen?
Schrauben Sie beim Schweißen eine Opferschraube oder einen alten Gelenkkopf in den Adapter — er wirkt als Wärmesenke und hält die Bohrung. Heften Sie gleichmäßig an drei oder mehr Stellen, um Verzug zu kontrollieren, lassen Sie die Einheit langsam abkühlen und schneiden Sie das Gewinde nach, falls es sich zusammengezogen hat.
Können Sie eine Größe fertigen, die nicht in der Tabelle steht?
Ja — Sondergrößen sind in Menge erhältlich. Senden Sie eine Zeichnung oder ein Muster plus Stückzahl: Sie erhalten innerhalb eines Werktags ein Angebot und danach ein Vorserienmuster zur Bestätigung, bevor die Charge läuft.
Unsere Stärken
Warum SYZ Rod Ends
Wir sind Hersteller von Einschweiß-Rohradapter- und Rohreinsatz-Lösungen mit Spezialisierung auf Konstruktion und Produktion hochwertiger Rohreinsätze und Rohradapter. Jahrelange Erfahrung steckt in langlebigen, präzisen, anpassbaren Produkten, die weltweit in die Automobilfertigung, industrielle Ausrüstung und den Motorsport geliefert werden. Kontinuierliche Innovation und strenge Qualitätskontrolle halten jedes Produkt auf Standard — das Ziel ist ein langfristiger Partner, der Ihre Produktleistung und Ihre Produktionswirtschaftlichkeit verbessert, kein Gelegenheitslieferant.
Alles andere, was das Gestänge braucht
Chromoly DOM-Rohre
4130-Rohr auf Länge geschnitten, 23 Standardgrößen mit berechnetem Innendurchmesser
Gelenkköpfe aus Chromoly
4130-Heim Joints zum Einschrauben an beiden Enden
Gegenmuttern
Längeneinstellung sichern, RH und LH, Zoll und metrisch
Spannschlösser & Sechskantstangen
RH/LH-Steller für längenverstellbare Gestänge
Gestängestangen
Komplett montierte Stangen, auf Ihre Länge gefertigt
Gelenkkopf-Distanzhülsen
Bohrung reduzieren, Breite ausgleichen, Winkelversatz hinzufügen
Uniball-Aufnahmen
Einschweißgehäuse für Uniball- und High-Misalignment-Bauten
Rohrschellen
Formschlüssige ID- und OD-Schellen für Rohrverbindungen
Gabelköpfe & Gabel-Gelenkköpfe
Gabelenden für bolzengelenkte Gestänge
Alle Gelenkköpfe & Heim Joints
22 Serien in Chromoly, Kohlenstoffstahl, Edelstahl und Aluminium
Engineering-Tools
Rechner für diese Produktfamilie
Prüfen Sie die Eingriffslänge bei belasteten Gewindeverbindungen.
Bewerten Sie Druckglieder auf Schlankheit und Knickrisiko.
Prüfen Sie Druck-Geschwindigkeits-Grenzen für die Gleitlagerauswahl.
Schätzen Sie das Presspassungs-Übermaß für Lager und Gehäuse ab.
Einkaufsratgeber
Ratgeber für Rohradapter und Schweiß-Bungs
Wählen Sie Gewinde, Körperprofil, Rohr-Außendurchmesser und Schweißverfahren.
Vergleichen Sie Innen-/Außengewinde für verstellbare Gestänge.
Fügen Sie Flächen für Montage und Längeneinstellung hinzu.
Sehen Sie sich die Steller-Optionen in Baustahl, Chromoly und Aluminium an.
Direkt ab Werk
Senden Sie Ihre Anfrage zu Rohreinsatz / Adapter
Hinterlassen Sie Ihre Anfrage-Details — Teile-Nummern, Gewinde, Rohr-Außendurchmesser und Wandung, Stückzahlen — und wir antworten innerhalb von 24 Stunden mit Preisen und Lieferzeit.
