Ein Johnny Joint, das nicht passt, ist schlimmer als gar keins. Kaufen Sie die falsche Größe, warten Sie auf eine neue Bestellung, Ihr Projekt steht still, und das falsche Teil liegt trotzdem auf der Werkbank. Das Frustrierende: Die meisten Passungsfehler entstehen nicht, weil die Katalogbeschreibung falsch ist, sondern weil der Bastler die falsche Abmessung gemessen hat — oder gar nicht gemessen hat und nach Augenmaß geraten hat.
Johnny Joints haben größenkritische Abmessungen. Jede zählt aus einem anderen Grund. Fehlt Ihnen eine, schraubt sich das Gelenk nicht auf Ihr Link, passt nicht durch die Chassis-Halterung, nimmt Ihren Gabelkopf-Bolzen nicht auf oder artikuliert weniger, als Ihre Fahrwerksgeometrie verlangt. Diese Anleitung zeigt genau, welche Abmessungen Sie messen müssen, wie Sie jede Messung richtig durchführen und was Sie mit den Werten anfangen, sobald Sie sie haben.
Warum die Gehäusegröße allein nicht reicht
Der Außendurchmesser des Gehäuses ist das, was die meisten Bastler zuerst ansehen. Er ist sichtbar, leicht zu messen und scheint der offensichtliche Einstieg. Für sich allein ist er aber fast nutzlos.
Ein Gehäuse mit 1.25″ Außendurchmesser kann je nach Hersteller auf einer 3/4″-, einer 7/8″- oder einer 1″-Bohrung sitzen. Zwei Gelenke mit identischem Gehäuse-Außendurchmesser können unterschiedliche Körperbreiten haben — schmal gegenüber Standard —, die darüber entscheiden, ob sie eine bestimmte Halterung freigeben. Das Gewinde am Schaft oder am Körperende kann 3/4″-16, 7/8″-14 oder eines von mehreren anderen sein, unabhängig vom Gehäusedurchmesser.
Der Gehäuse-Außendurchmesser verrät Ihnen eine Sache: ob das Gelenk physisch in den Raum passt, den es einnehmen muss. Die anderen vier Abmessungen bestimmen, ob es auch wirklich funktioniert.
Das Werkzeug, das Sie wirklich brauchen
Bevor Sie das Gelenk anfassen, besorgen Sie das richtige Werkzeug. Ein Maßband oder ein Stahllineal liefert bei dieser Arbeit Werte, die um so viel danebenliegen, dass es sich auswirkt.
Digitaler Messschieber — das Hauptwerkzeug für jede Messung außer der Gewindesteigung. Ein digitaler Messschieber mit 6″ Messweite und 0.001″ (0.02 mm) Auflösung genügt. Die Version von Harbor Freight ist für diesen Zweck genau genug, wenn das Budget begrenzt ist; ein Gerät von Mitutoyo oder Starrett ist besser, wenn Sie regelmäßig Teile messen. Noniusschieber funktionieren ebenfalls, verlangen aber mehr Sorgfalt beim Ablesen.
Gewindesteigungsmesser — ein Satz klappbarer Gewindekämme ist günstig und macht die Gewindebestimmung eindeutig. Ohne einen solchen raten Sie nur, und die Gewindebestimmung nach Augenmaß ist bei ähnlichen Schaftdurchmessern zwischen groben und feinen Steigungen unzuverlässig.
Winkelmesser oder Neigungsmesser-App für das Smartphone — für den Schwenkwinkel genügt ein mechanischer Winkelmesser oder die Wasserwaage-/Winkelfunktion einer Smartphone-App. Diese Messung muss nicht auf das Grad genau sein — Sie bestätigen nur, dass das Gelenk die Geometrie erreicht, die Ihr Fahrwerk verlangt, und zertifizieren keine Abmessung für eine technische Zeichnung.
Ein Stahllineal mit 12″ ist nützlich für die Gesamtlänge des Körpers, wenn Ihr Messschieber nur 6″ hat und das Gelenk länger ist. Alles andere erledigt der Messschieber.

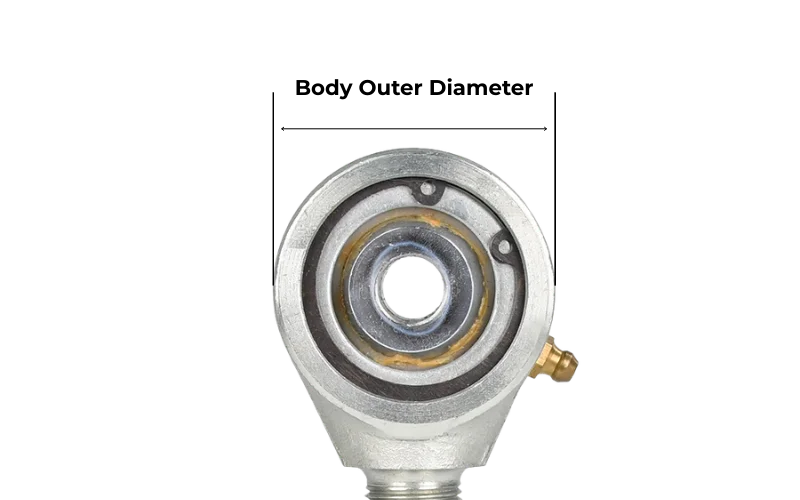

Abmessung 1: Körper-Außendurchmesser
Der Körper-Außendurchmesser bestimmt die Passung in Chassis-Halterungen und im Rohr des Link-Körpers. Wenn Sie ein vorhandenes Gelenk ersetzen, messen Sie das Gehäuse des Gelenks, das Sie entfernen — nicht das Halterungsloch. Verschlissene Gelenke in verschlissenen Halterungen ergeben Spiel, das ein neues Gelenk nicht haben wird.
So messen Sie: Öffnen Sie die Messschieberbacken, legen Sie sie über den breitesten Punkt des Gelenkgehäuses — senkrecht zur Bohrungsachse — und lesen Sie ab. Nehmen Sie die Messung in zwei oder drei um 90° versetzten Orientierungen vor, um Gehäuseverschleiß oder Ovalität zu prüfen. Bei einem neuen Gelenk stimmen die Werte überein. Bei einem verschlissenen Gelenk verrät Ihnen die Differenz etwas darüber, wie das Gehäuse belastet wurde.
Gängige Größen für Offroad-Truck-Anwendungen: 1.25″ (31.75 mm), 1.5″ (38.1 mm) und 2.0″ (50.8 mm) Gehäuse-Außendurchmesser. Projekte auf Jeep-Basis konzentrieren sich um 1.25″; bei leichten Trucks und größeren Aufbauten werden schwerere Größen verwendet.

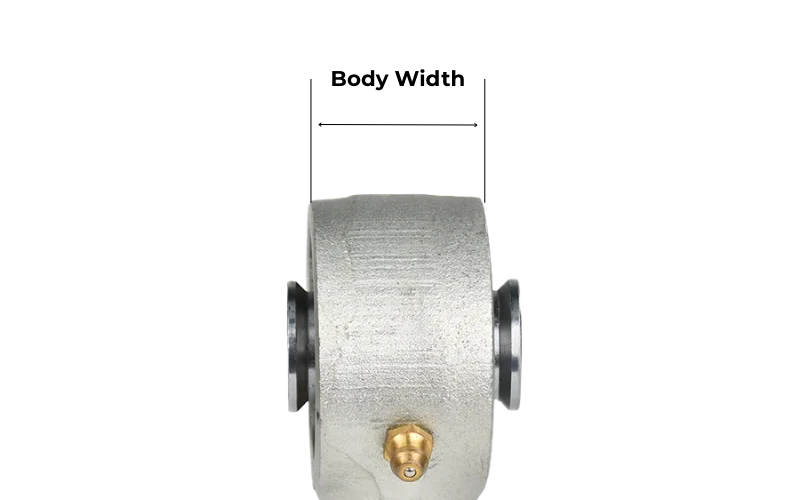

Abmessung 2: Körperbreite (schmal vs. Standard)
Diese Messung überrascht Bastler, die nicht wussten, dass es schmale und Standard-Ausführungen gibt. Die Körperbreite ist der Abstand über das Gelenkgehäuse parallel zur Bohrungsachse — also die Dicke des Gehäuses von Fläche zu Fläche, das in einem Gabelkopf oder einer Halterung sitzt.
So messen Sie: Drehen Sie den Messschieber um, um den Tiefenmessstab oder die Stufenbacken zu verwenden. Legen Sie die Backen gegen die beiden ebenen Flächen des Gelenkgehäuses (die Flächen, die die Gabelkopfhalterung kontaktieren, nicht die gekrümmte Lauffläche des Lagers). Notieren Sie die Abmessung.
Schmale Gelenkkörper messen über diese Fläche typischerweise etwa 1.25″ bis 1.5″. Standardkörper sind breiter, typischerweise 1.75″ bis 2.0″ oder mehr. Der Unterschied ist wichtig, wenn die Schlitzbreite der Halterung fest ist — wie bei den meisten gefertigten Querträgern und Link-Halterungen. Ein Standardkörper passt in eine schmale Halterung schlicht nicht. Ein schmaler Körper in einer Standardhalterung hat übermäßiges Spiel, es sei denn, Sie setzen Distanzstücke ein.
Wenn Sie Halterungen von Grund auf bauen, verrät Ihnen diese Messung die zu schneidende Schlitzbreite. Wenn Sie in vorhandene Halterungen einpassen, messen Sie den Schlitz und wählen dann die Körperbreite entsprechend.

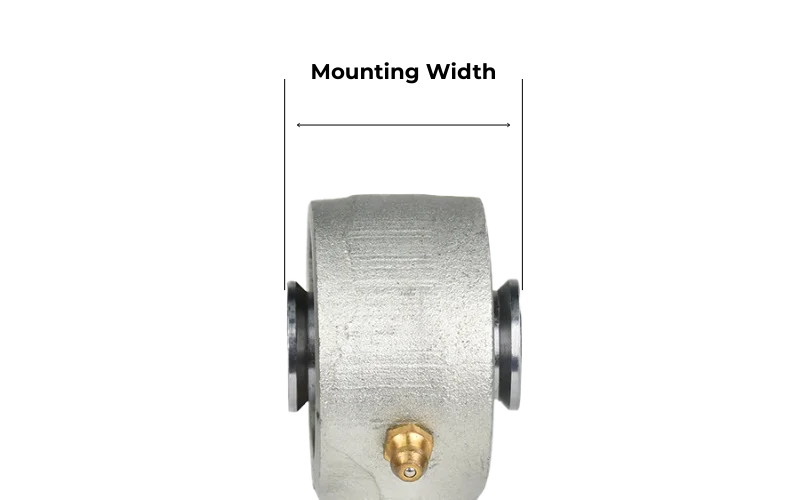

Abmessung 3: Montagebreite (Kugelbreite)
Während die Körperbreite das Gehäusespiel bestimmt, ist die Montagebreite die Abmessung, die entscheidet, ob sich das Gelenk physisch in Ihre Chassis-Halterungen schrauben lässt. Es ist der Gesamtabstand über die ebenen Flächen der inneren Kugel (dem Teil, durch das die Schraube geht).
So messen Sie: Verwenden Sie die äußeren Backen des Messschiebers. Legen Sie sie fest gegen die beiden parallelen ebenen Flächen der zentralen Stahlkugel. Achten Sie darauf, dass der Messschieber auf der Bohrung zentriert ist, um den breitesten Punkt der Flächen zu erfassen. Bei einem neuen Gelenk sind diese Flächen präzisionsgeschliffen und sollten perfekt parallel sein. Prüfen Sie bei einem gebrauchten Gelenk auf „Pilzbildung“ oder Verformung um das Schraubenloch, verursacht durch zu lose angezogene Befestigungsteile — das kann diese Messung künstlich erhöhen.
Gängige Montagebreiten: Der Industriestandard für die meisten Jeep- und Offroad-Fahrwerkshalterungen beträgt 2.625″ (2-5/8″). Weitere gängige Größen sind 2.0″, 2.44″ und 3.0″ für individuelle oder Heavy-Duty-Fertigung. Entscheidend ist die Übereinstimmung mit dem inneren Abstand Ihrer Halterung. Ein Gelenk mit 2.625″ passt nicht in eine Halterung mit 2.5″, und ein Gelenk mit 2.0″ in einer Halterung mit 2.625″ erzeugt einen gefährlichen Spalt, den selbst Schrauben hoher Güte nicht sicher „zusammenpressen“ können.
Warum das für die Passung entscheidend ist: Das ist die „Make or Break“-Spezifikation für den Einbau. Wenn Sie Gelenke für vorhandene Laschen oder Halterungen beschaffen, messen Sie zuerst den inneren Abstand zwischen den Halterungsflächen. Die Montagebreite des Johnny Joint sollte innerhalb von wenigen Tausendstel Zoll mit diesem Abstand übereinstimmen. Bei einem leichten Spalt (weniger als 1/16″) können Distanzstücke oder Beilegscheiben aus gehärtetem Edelstahl zur Zentrierung verwendet werden, aber bei hochbelasteten Fahrwerks-Links ist eine direkte Passung der Montagebreite immer vorzuziehen, damit die Halterung ihre strukturelle Integrität behält, wenn die Schraube auf das vorgeschriebene Drehmoment angezogen wird.
Abmessung 4: Bohrungsdurchmesser (Bolzendurchmesser)

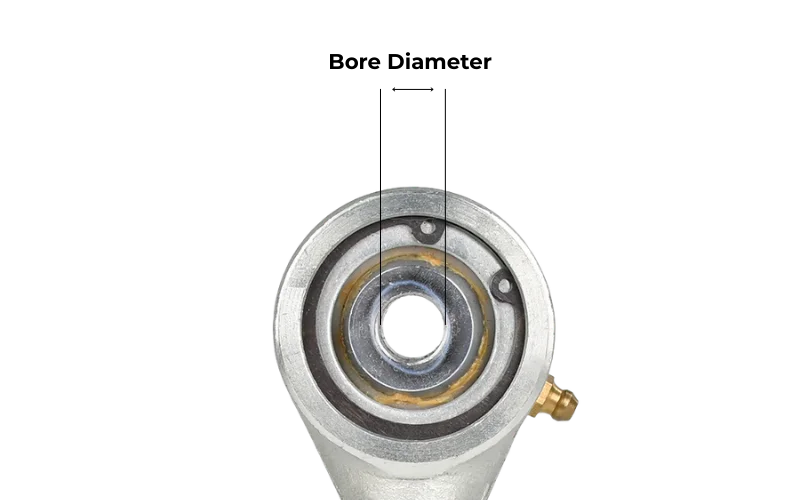

Die Bohrung ist das Loch durch die Mitte des Gelenklagers — das Loch, durch das Ihr Gabelkopf-Bolzen oder die Befestigungsschraube läuft. Dies ist die mechanisch kritischste Abmessung. Eine zu kleine Bohrung bedeutet: Der Bolzen passt nicht hinein. Eine zu große Bohrung bedeutet: Der Bolzen hat seitliches Spiel, das Bewegungsspiel erzeugt, das nichts mit dem Schwenkbereich des Gelenks zu tun hat.
So messen Sie: Verwenden Sie die Innenbacken des digitalen Messschiebers — die kleineren, gestuften Backenspitzen über den Hauptbacken. Öffnen Sie sie so weit, dass sie beidseitig gerade die Bohrungswand berühren. Messen Sie durch die Bohrung bei 0°, 90° und, falls zugänglich, 45°. Bei einem neuen Gelenk sollten die Werte übereinstimmen. Verschlissene Gelenke entwickeln durch Bolzenkontaktzyklen eine Aufweitung der Bohrung.
Gängige Bohrungsgrößen: 3/4″ (19.05 mm), 7/8″ (22.23 mm) und 1″ (25.4 mm). Metrische Bohrungen — 19 mm, 22 mm, 25 mm — liegen täuschend nah an den Zoll-Äquivalenten. Ein Bolzen mit 3/4″ misst 19.05 mm; eine Bohrung mit 19 mm ist dafür 0.05 mm zu klein. Das ist eng genug, dass manche Gelenk-Bolzen-Kombinationen eine Presse erfordern, und bei anderen weit genug, um ohne jede Pressung durchzulaufen. Prüfen Sie vor der Bestellung, ob die Abmessungen zöllig oder metrisch sind.
Prüfung der Passung Bohrung-Bolzen: Wenn Sie den Gabelkopf-Bolzen bereits haben, testen Sie ihn vor dem Einbau. Der Bolzen sollte sich mit mäßigem Handdruck hindurchschieben lassen — ohne Klemmen, ohne Verdrehspiel. Ein Bolzen, der einen Hammer erfordert, deutet auf eine zu kleine Bohrung oder eine Maßüberschneidung hin. Ein Bolzen, der seitlich klappert, deutet auf eine zu große Bohrung oder einen zu kleinen Bolzen hin.

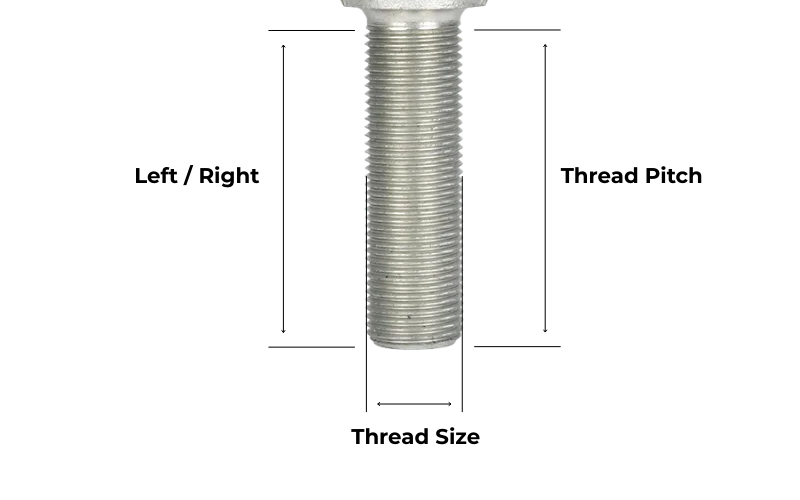

Abmessung 5: Gewindegröße und Steigung
Johnny Joints werden entweder über einen Gewindeschaft am Gelenkkörper oder durch Aufschrauben einer Innengewinde-Aufnahme auf ein Gewinde-Linkende mit den Link-Rohren verbunden. In beiden Fällen muss das Gewinde zum Linkende oder zum Einschweißteil des Rohrs passen. Hier bedeutet jede Abweichung: Das Gelenk lässt sich gar nicht befestigen.
Gewindedurchmesser: Messen Sie den Schaft-Außendurchmesser mit den äußeren Backen des Messschiebers über den Gewindespitzen. Das ergibt den Nenndurchmesser des Gewindes — aber der Durchmesser allein reicht zur Gewindebestimmung nicht aus.
Gewindesteigung: Führen Sie den Gewindesteigungsmesser über das Schaftgewinde, bis ein Kamm sauber ohne Wackeln sitzt. Gängige Gewindespezifikationen an Johnny-Joint-Schäften: 3/4″-16, 7/8″-14, 1″-14, 1″-12 und 5/8″-18 an kleineren Gelenken. Der mit dem Messschieber gemessene Nenndurchmesser sollte dem angegebenen Durchmesser des sauber sitzenden Steigungskamms entsprechen.
Wenn Sie keinen Steigungsmesser haben, zählen Sie die Gewinde über eine 1″-Strecke und vergleichen Sie mit gängigen Steigungswerten — das ist aber ungenau und birgt das Risiko, 14 tpi und 16 tpi zu verwechseln oder metrische mit fast metrischen Steigungen. Ein Gewindesteigungsmesser kostet unter 15 USD und macht die Bestimmung eindeutig.
Rechts- oder Linksgewinde: Johnny Joints am gegenüberliegenden Ende eines Links zu einer Spannschloss-Anordnung haben oft Linksgewinde — wenn Sie die Link-Länge durch Drehen des Rohrs einstellen wollen, müssen beide Enden entgegengesetzt einschrauben. Linksgewinde haben ein visuelles Merkmal: eine eingedrehte Nut oder Kerbe am Schaft nahe des Körpers bei den meisten Katalogprodukten, aber nicht bei allen. Stammt das Gelenk von einem Gebrauchtfahrzeug, prüfen Sie die Gewinderichtung, bevor Sie standardmäßiges Rechtsgewinde annehmen.

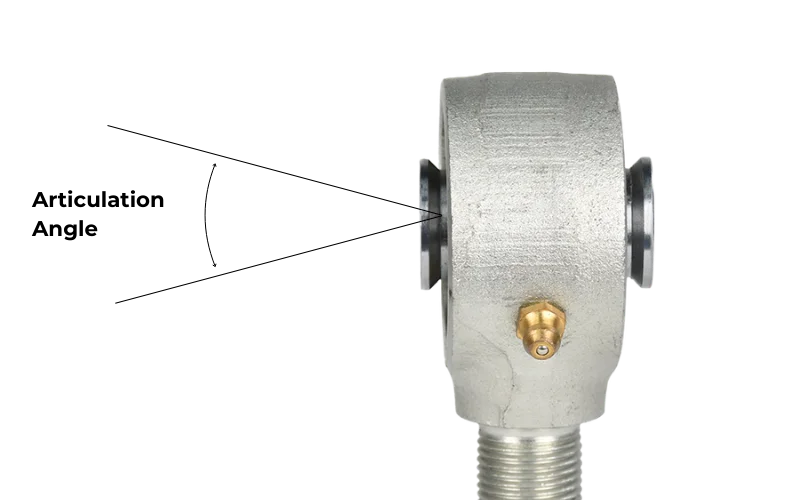

Abmessung 6: Schwenkwinkel
Der Schwenkwinkel ist der Winkelbereich, in dem das Lager rotieren kann, bevor die Kugel das Gehäuse berührt und blockiert. Das ist keine Messschieber-Messung — es ist ein Funktionstest oder eine Katalogangabe, die Sie gegen die Anforderung Ihrer Fahrwerksgeometrie prüfen.
So messen Sie ein Gelenk in der Hand: Fixieren Sie den Gelenkkörper und drehen Sie den Schaft (oder die Bohrung, je nach Ausführung), bis er am Gehäuseanschlag anliegt. Der Winkel zwischen der zentrierten Position und dem harten Anschlag ist der spezifizierte Schwenkwinkel. Die meisten verwenden einen digitalen Winkelmesser: auf dem Schaft in zentrierter Position aufsetzen, nullen, zum Anschlag drehen und den Winkel ablesen. Manche Gelenke sind symmetrisch (gleicher Winkel in beide Richtungen); manche sind asymmetrisch, je nachdem, wie das Gehäuse konstruiert ist.
Was die Zahl in der Praxis bedeutet: Ein Gelenk mit ±30° Gesamtschwenkung bietet ±15° je Seite von der Mitte. Verlangt Ihre Fahrwerksgeometrie bei voller Ausfederung 18° Auslenkung, versagt ein ±30°-Gelenk. Die Rechnung ist simpel; der Fehler ist anzunehmen, dass immer mehr Schwenkung zur Verfügung steht, ohne es zu prüfen.
Gängige Bereiche nach Anwendung:
- Leichter Offroad-Einsatz: ±30° bis ±36° Gesamtschwenkung
- Reines Rock Crawling: ±40° oder mehr sind bei Langfederwegen üblich
- Schmale Gelenkkörper haben bei gleicher Gehäusegröße oft eine etwas reduzierte Schwenkung gegenüber Standardkörpern, weil das schmalere Gehäuse die Tiefe der Gehäusaussparung begrenzt
Liegt ein gebrauchtes Gelenk auf der Bank und Sie prüfen, ob es noch brauchbar ist, kontrollieren Sie, dass es über den gesamten Bereich sanft schwenkt, ohne zu haken oder zu schleifen. Ein Gelenk, das sich in der Mitte frei bewegt, aber bei 10° klemmt, hat einen verschlissenen oder beschädigten Liner — die Winkelangabe auf der Verpackung ist irrelevant, wenn das Lager nicht sauber läuft.
Alles zusammenführen: Checkliste zum schnellen Nachschlagen
Bevor Sie ein Ersatzteil bestellen oder ein neues Gelenk spezifizieren, bestätigen Sie alle sechs Abmessungen:
Mess-Checkliste für Johnny Joints
- Körper-Außendurchmesser: _____ Zoll / mm (Passung in der Halterung, Freigängigkeit im Link-Rohr)
- Körperbreite: _____ Zoll / mm (schmal oder Standard — Schlitzbreite der Halterung prüfen)
- Montagebreite: _____ Zoll / mm (Abstand über die Kugelflächen — muss dem inneren Abstand der Halterung entsprechen)
- Bohrungsdurchmesser: _____ Zoll / mm (gegen Gabelkopf-Bolzen oder Schrauben-Außendurchmesser prüfen)
- Gewinde: _____ Durchmesser × _____ Steigung, rechts- / linksgängig
- Schwenkung: _____ Grad gesamt (gegen maximalen Geometrie-Ausschlag des Fahrwerks prüfen)
Wenn keine Zahl zu einer Standardgröße passt
Ältere OEM-Gelenke und einige Aftermarket-Baugruppen wurden mit Nicht-Standard-Abmessungen gefertigt — metrischer Gehäuse-Außendurchmesser mit Zollgewinden oder Bohrungsgrößen, die nicht zu gängigen Gabelkopf-Bolzendurchmessern passen. In diesem Fall haben Sie drei Optionen: ein maßgleiches Johnny Joint direkt beschaffen über einen Speziallieferanten ein Äquivalent finden, das passende Gegenstück neu bohren oder neu gewinden, um es an ein Standardgelenk anzupassen, oder die Halterung so umkonstruieren, dass sie ein Standardgelenk aufnimmt.
Die Halterung neu zu konstruieren ist meist die sauberste Langzeitlösung. Eine kundenspezifische Halterung kostet einen Nachmittag; die Beschaffung ungewöhnlicher Gelenke dauert unendlich lange.
