How do rod ends prevent premature failure in linear actuators?

Most linear actuator failures result from side-loading—lateral forces that wear out internal seals and damage lead screws. By incorporating a rod end as the coupling interface, the spherical bearing can absorb angular misalignment (up to 15° depending on the specific model and application). This minimizes side loading, ensuring the actuator experiences primarily axial force, which significantly extends the lifespan of cylinders and servo motors.

When should I specify a 3-piece construction over a 2-piece design?

For high-precision automation, a 3-piece construction (comprising the body, race, and ball) is preferred. This design allows for tighter tolerances and «zero-backlash» fits, making it ideal for applications such as Delta robots or synchronized packaging arms, where any mechanical play would result in positioning errors. 2-piece designs are typically used for static linkages or low-cycle applications where precision is less critical and cost-effectiveness is prioritized.

Are PTFE-lined rod ends truly "maintenance-free" in high-cycle environments?

Yes. PTFE (Teflon) fabric liners create a self-lubricating film on the ball during rotation, eliminating the need for manual greasing. This is essential in «clean» industries, such as food packaging or EV battery assembly, where external grease could contaminate products or attract abrasive dust. However, please note that extreme operating conditions, such as excessive temperatures or shock loads, can influence the longevity of the PTFE lining.

Why is Chromoly Steel (4130) preferred over Carbon Steel for load transfer?

While Carbon Steel is adequate for general support, Chromoly Steel (4130) is preferred for its significantly higher strength-to-weight ratio and superior fatigue resistance. In dynamic applications involving rapid tension and compression cycles—such as high-speed pick-and-place robots—Chromoly can withstand millions of load reversals without developing micro-cracks. Its resilience makes it the industry standard for high-stress dynamic environments.

How does the "Length Adjustability" feature help with multi-axis synchronization?

In complex automated assemblies (such as case erectors), slight manufacturing variances in physical components can affect timing. Our rod ends feature precision-threaded shanks (available in both Right-hand and Left-hand threads), allowing for fine-tuning of linkage length by fractions of a millimeter without disassembling the machinery. This ensures perfect mechanical synchronization that software offsets alone cannot achieve.

Can I get custom surface treatments for specialized inspection environments?

Absolutely. For optical inspection or laser-guided sorting lines, we offer Black Oxide finishes to minimize light glare and prevent sensor interference. For wash-down environments in food or pharmaceutical industries, we provide electroless nickel plating—valued for its uniform coating and superior corrosion resistance—or hard anodizing for aluminum, ensuring components won’t shed metallic flakes into the production line.

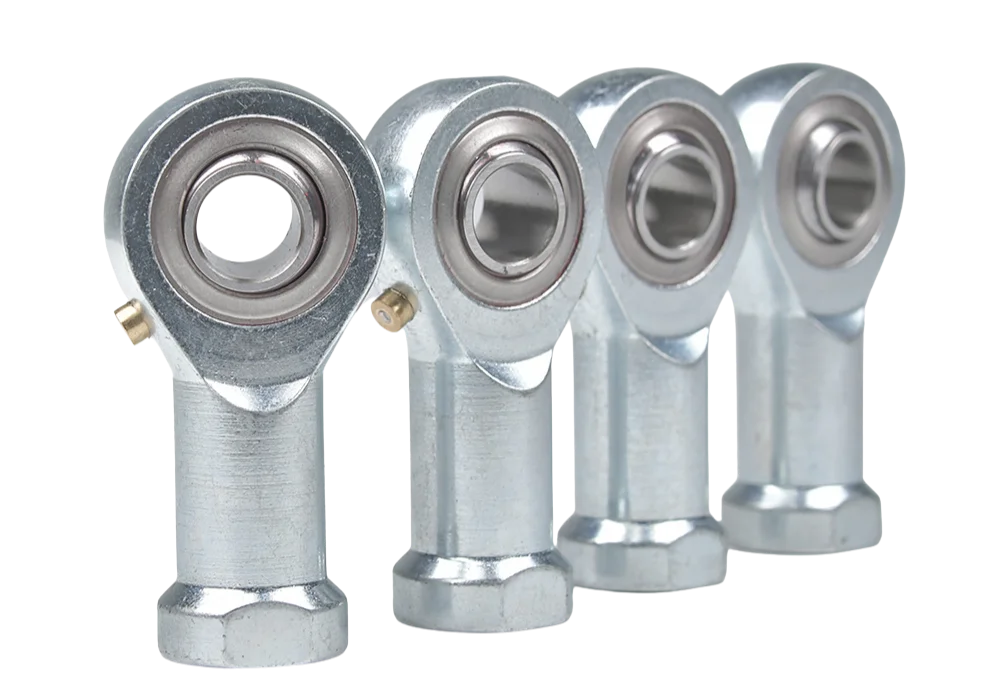

Industrielle Gelenkköpfe für Automatisierung

Gelenkköpfe für die Automatisierung for Automation

Zuverlässige Pivotverbindungen für Smart Manufacturing, Robotik und hochzyklische Bewegungssteuerung.

Jahre CNC-Erfahrung

0
+

Toleranzgenauigkeit

±
0
mm

Sonderfertigung

0
%

Vier Kernkompetenzen

Präzisionsbewegung beginnt am Gelenk

Industrielle Gelenkköpfe sind kleine Bauteile mit kritischer Rolle: Sie verbinden Linear- und Rotationsbewegung und erlauben kontrollierte Winkelbewegung unter Last. In modernen Automatisierungssystemen liefern sie vier essenzielle mechanische Kompetenzen:

Kompensation des Winkelversatzes

Verstellbares Gestängemanagement

Stabilität des Schwenkpivots

Übertragung von Zug- und Drucklast

Kernkompetenz 1

Kompensation des Winkelversatzes

Kein Aktuator, Zylinder oder mechanisches Bauteil ist perfekt ausgerichtet.
Selbst kleine Installationstoleranzen erzeugen Winkelabweichung bei der Bewegung. Ein Kugellager im Gelenkkopf erlaubt kontrollierte Winkelbewegung und verhindert:

Kernkompetenz 2

Verstellbares Gestängemanagement

Gewinde-Gelenkköpfe erlauben eine präzise Längeneinstellung mechanischer Gestänge. Dies ermöglicht:

Kernkompetenz 3

Stabilität des Schwenkpivots

In hochzyklischen Automatisierungssystemen arbeiten Pivotpunkte tausende — manchmal Millionen — Zyklen pro Monat. Ein Gelenkkopf liefert einen kompakten Kugelpivot, der kontrollierte Winkelbewegung erlaubt und eine gleichmäßige Lastverteilung auf der Lagerfläche aufrechterhält. Für anspruchsvolle Umgebungen werden häufig PTFE-ausgekleidete, selbstschmierende Gelenkköpfe verwendet. Diese Liner:

Kernkompetenz 4

Übertragung von Zug- und Drucklast

Automatisierungsgestänge arbeiten selten unter statischer Last. Die meisten arbeiten unter zyklischer Zug- und Druckbelastung, oft kombiniert mit leichter Winkelbewegung. Gelenkköpfe sind ausgelegt, um:

Typische Automatisierungsanwendungen

CNC-gefertigte Komponenten für professionelle Instrumentenbauer. Alle Teile nach Ihren Spezifikationen gefertigt mit überprüfbarer Maßgenauigkeit.

Roboterschweißvorrichtungen

Gelenkköpfe verbinden Pneumatik- oder Servoaktuatoren mit Schweißvorrichtungen und erlauben Winkelversatz bei stabiler Klemmkraft über repetitive Karosserie-Rohbau-Zyklen.

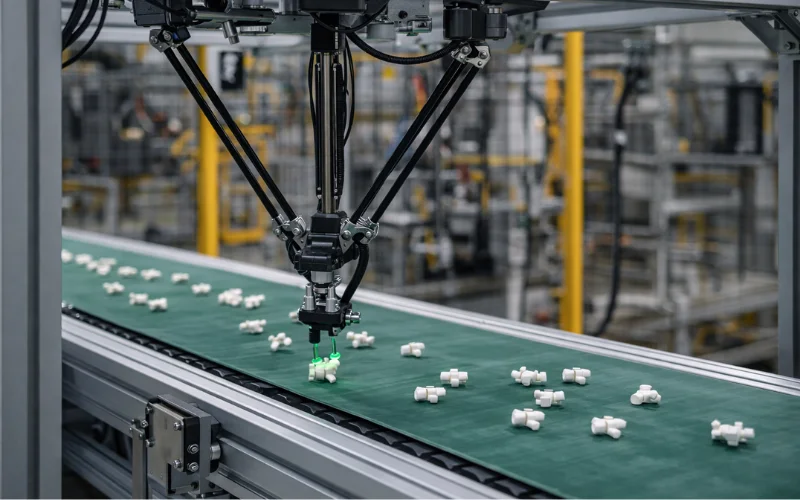

Hochgeschwindigkeits-Pick-and-Place-Systeme

In hochzyklischen Pick-and-Place-Systemen liefern Gelenkköpfe leichte Pivotgelenke, die Präzisionsbewegung unter schneller Oszillation ohne Reibungsschwankung oder Ausrichtungsspannung halten.

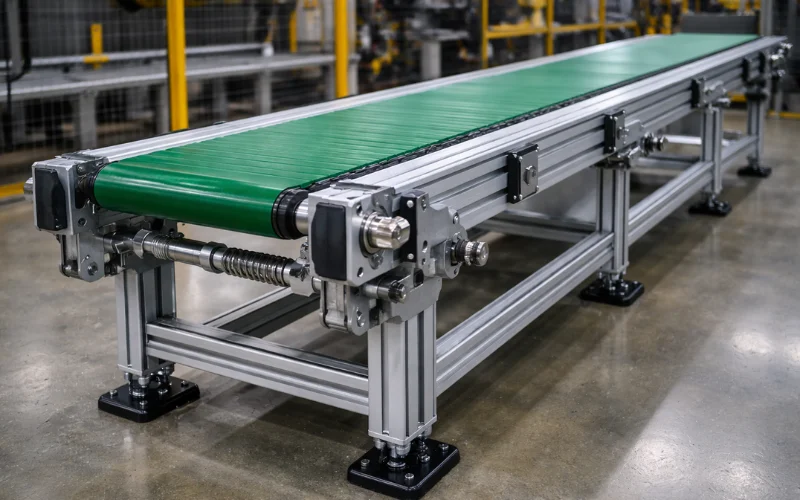

Spannsysteme für Förderbänder

Gewinde-Gelenkköpfe ermöglichen präzise Spannungseinstellung in Fördersystemen, gleichen Banddehnung aus und sichern sauberen Lauf über lange Produktionslinien.

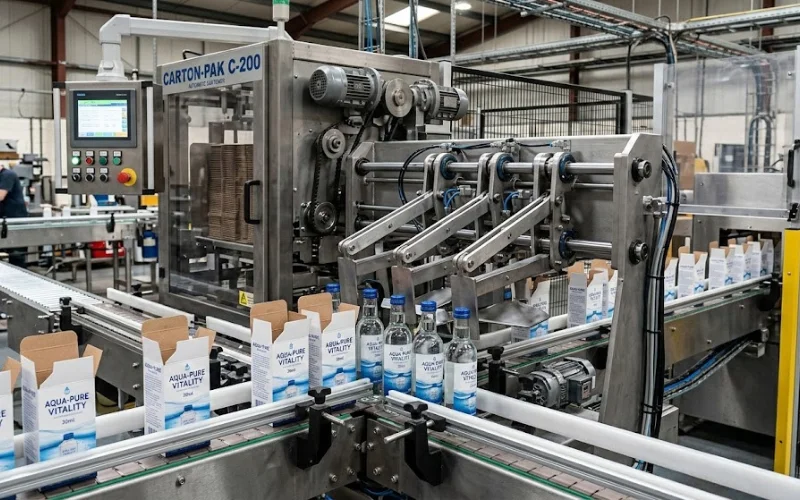

Automatisierte Verpackungsmaschinen

Gelenkköpfe stabilisieren oszillierende Schubarme und Siegelmechanismen, reduzieren Verschleiß und unterstützen wartungsfreie Bewegung in schnellen Verpackungsumgebungen.

Pressstationen für E-Auto-Batteriemodule

In Batteriepack-Montagelinien verbinden Gelenkköpfe servogesteuerte Pressaktuatoren und erlauben kontrollierte Winkelbewegung bei gleichmäßiger axialer Lastübertragung.

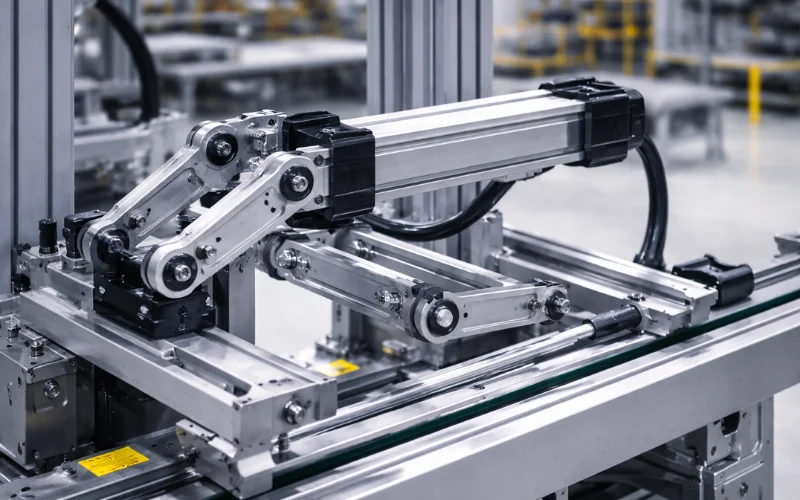

Gestänge für industrielle Servoaktuatoren

Gelenkköpfe verhindern Seitenbelastung an Servoaktuatoren, indem sie Ausrichtungsabweichungen aufnehmen, Dichtungen schützen und die Lebensdauer des Aktuators verlängern.

Sortier- und Umleitsysteme

Umleitarme verlassen sich auf Gelenkköpfe für kompakte Pivotstabilität — gleichbleibende Bewegung und reduzierte Ermüdung bei kontinuierlichem Zyklusbetrieb.

Portalanlagen-Automatisierung

In Portalautomatisierungsplattformen managen Gelenkköpfe Axiallasten und kleine Winkelverschiebungen in verstellbaren Gestängestrukturen, die Heavy-Duty-Positioniersysteme tragen.

Industrielle Gelenkkopf-Optionen

Gewinde

Außen-, Innengewinde

Werkstoffe

Baustahl, Chromoly, Edelstahl, Aluminium

Aufbau

2-teilig, 3-teilig

Oberfläche

Verzinkung, Hartverchromung, Schwarzoxid, Vernickelung, Harteloxal usw.

Schmierung

PTFE-ausgekleidet selbstschmierend, schmierbare Ausführungen

Von der Zeichnung zum gelieferten Teil

Konstruktion & Engineering

Wir beginnen mit der Zusammenarbeit mit Kunden, um spezifische Anforderungen zu verstehen und maßgeschneiderte Konstruktionen zu liefern. Detaillierte CAD-Modelle entstehen, um Genauigkeit vor der Fertigung sicherzustellen.

Prototyp & Materialauswahl

Nach der Designfinalisierung wählen wir die passenden Werkstoffe nach Leistungsanforderungen. Muster werden gefertigt und getestet, damit die Gelenkköpfe vor der Serienproduktion exakt spezifikationsgerecht sind.

Fertigung

Nach der Prototypfreigabe starten wir die Fertigung mit moderner CNC-Bearbeitung oder Schmiedetechnik. So erfüllt jeder Gelenkkopf die geforderten Maß- und Festigkeitsstandards.

Qualitätstest & Inspektion

Jeder Gelenkkopf durchläuft gründliche Prüfungen inklusive Last-, Ermüdungs- und Maßkontrolle. Nur Teile, die alle Qualitätschecks bestehen, gehen in Verpackung und Lieferung — für zuverlässige Leistung im Feld.

Häufige Fragen

Wie verhindern Gelenkköpfe vorzeitiges Versagen bei Linearaktuatoren?

Die meisten Ausfälle von Linearaktuatoren entstehen durch Seitenbelastung: Kräfte quer zur Achse, die innere Dichtungen verschleißen und Spindeln beschädigen. Durch den Einsatz eines Gelenkkopfes als Kopplungsschnittstelle kann das Kugellager Winkelversatz absorbieren ( je nach Modell und Anwendung bis zu 15°). Dies minimiert die Seitenbelastung, sodass der Aktuator hauptsächlich Axialkraft erfährt, was die Lebensdauer von Zylindern und Servomotoren deutlich verlängert.

Wann sollte ich eine 3-teilige Konstruktion statt eines 2-teiligen Designs wählen?

Für Hochpräzisionsautomatisierung wird eine 3-teilige Konstruktion (Gehäuse, Laufbahn, Kugel) bevorzugt. Dieses Design erlaubt engere Toleranzen und „spielfreie“ Passungen — ideal für Delta-Roboter oder synchronisierte Verpackungsarme, wo jedes mechanische Spiel Positionsfehler verursachen würde. 2-teilige Designs werden typisch für statische Gestänge oder Low-Cycle-Anwendungen verwendet, wo Präzision weniger kritisch und Wirtschaftlichkeit prioritär ist.

Sind PTFE-ausgekleidete Gelenkköpfe in Hochzyklusumgebungen wirklich „wartungsfrei“?

Ja. PTFE-(Teflon-)Gewebe-Liner bilden während der Rotation einen selbstschmierenden Film auf der Kugel und beseitigen die Notwendigkeit manuellen Schmierens. Dies ist in „sauberen“ Branchen essenziell, etwa Lebensmittelverpackung oder E-Auto-Batterieassembly, wo externes Fett Produkte kontaminieren oder Staub anziehen könnte.

Warum wird Chromoly-Stahl (4130) statt Baustahl für die Lastübertragung bevorzugt?

Während Baustahl für allgemeine Tragfunktionen ausreicht, Chromoly-Stahl (4130) wird wegen des deutlich höheren Festigkeits-Gewichts-Verhältnisses und der überlegenen Ermüdungsfestigkeit bevorzugt. In dynamischen Anwendungen mit schnellen Zug-Druck-Zyklen wie Hochgeschwindigkeits-Pick-and-Place-Robotern hält Chromoly Millionen Lastzyklen ohne Verformung aus, während Baustahl früher Ermüdung und Spiel zeigen würde.

Wie hilft die Funktion „Längeneinstellung“ bei der Mehrachssynchronisation?

In komplexen automatisierten Baugruppen (etwa Kartonaufrichtern) können geringe Fertigungstoleranzen der Bauteile das Timing beeinträchtigen. Unsere Gelenkköpfe haben präzisionsgewundene Schäfte (in Rechts- und Linksgewinde), die eine Feineinstellung der Gestängelänge auf Bruchteile eines Millimeters ohne Maschinendemontage erlauben. So gelingt eine mechanische Synchronisation, die Software-Offsets allein nicht erreichen.

Kann ich Sonderoberflächenbehandlungen für spezielle Inspektionsumgebungen erhalten?

Selbstverständlich. Für optische Inspektion oder lasergesteuerte Sortierlinien bieten wir Schwarzoxid-Finishs, die Lichtreflexe minimieren und Sensorstörungen verhindern. Für Waschumgebungen in Lebensmittel- und Pharmaindustrie bieten wir chemisches Vernickeln — geschätzt für gleichmäßige Beschichtung und überlegenen Korrosionsschutz — oder Harteloxal für Aluminium, damit Bauteile keine Metallpartikel in die Produktlinie abgeben.
