Johnny Joints sind hochbelastbare Gelenke für Offroad-Fahrwerke, die mehr Flexibilität und Haltbarkeit bieten als serienmäßige Gummibuchsen. Sie sind vor allem an Offroad-Fahrzeugen zu finden, bei denen Federweg und Beweglichkeit der Aufhängung entscheidend sind. Im Vergleich zu Standardgelenken sind Johnny Joints langlebiger und lassen sich einfacher warten und überholen. Sie sind eine praktische Option für alle, die ein Offroad-Fahrwerk nutzen.
Was sind Johnny Joints?
Der Johnny Joint ist ein spezialisiertes Fahrwerksgelenk, das von John Currie entwickelt wurde, um die Grenzen von Standard-Gummibuchsen zu überwinden. Er besteht aus einer Polyurethan-Buchse, einer Stahlkugel und einem Gehäuse aus Chrom-Molybdän-Stahl. Dieses Design, das die Polyurethanbuchse um die Stahlkugel legt, ermöglicht einen größeren Bewegungsumfang als Gummibuchsen. Während Standardbuchsen oft nur wenige Grad Auslenkung zulassen, bevor sie blockieren, bietet der Johnny Joint einen größeren Rotations- und Schwenkbereich, sodass Ihr Fahrwerk sich freier bewegen kann.
Ein weiterer Vorteil des Johnny Joint ist seine einfache Reparatur und Überholung. Statt ganze Teile zu ersetzen oder verschlissene Gummibuchsen mühsam auszupressen, genügen einfache Werkzeuge und ein Überholungssatz. Das bedeutet längere Lebensdauer, geringere Langzeitkosten und gleichbleibende Leistung.
Kurz gesagt ist der Johnny Joint mehr als nur ein weiteres Fahrwerksteil – er ist eine langlebige Hochleistungslösung für Jeeps, Pickups und andere Offroad- oder Heavy-Duty-Lkw-Anwendungen.
Warum ist der Johnny Joint wichtig?
Bei jedem Offroad-Fahrwerk entscheidet die Wahl des richtigen Gelenks über sanften Lauf oder ständige Reparaturen. Ein Johnny Joint ist darauf ausgelegt, Stöße zu absorbieren, Geräusche zu reduzieren und einen deutlich höheren Bewegungswinkel zu ermöglichen als serienmäßige Gummibuchsen oder sogar metallische Heim Joints. Für Konstrukteure, die ein leises Fahrwerksgelenk ohne Verzicht auf Festigkeit suchen, ist der Johnny Joint die richtige Wahl.
Kurzer Vergleich:
| Merkmal | Gummibuchse | Heim Joint | Johnny Joint |
|---|---|---|---|
| Haltbarkeit | Verschleißt schnell | Sehr stabil, aber hart | Langlebig, überholbar |
| Geräusch | Leise, aber geringe Nachgiebigkeit | Laut, überträgt Vibrationen | Leise und sanft |
| Bewegungsumfang | Begrenzte Beweglichkeit | Hohe Beweglichkeit | Gelenk mit großem Bewegungswinkel |
| Wartung | Nicht wartbar | Häufige Reinigung erforderlich | Überholbar, einfache Pflege |
Leistungsvorteile:
- Reduziert harte Vibrationen und die Stoßübertragung.
- Sorgt für sanfteres, leiseres Fahren, selbst auf schlechten Straßen.
- Bietet die Beweglichkeit, die professionelles Offroad-Fahren erfordert.
- Die wartungsfreundliche Konstruktion verlängert die Produktlebensdauer.
Anwendungen des Johnny Joint
Von Offroad-Fahrzeugen bis hin zu Lkw: Johnny Joints verbessern die Fahrwerksleistung. Sie werden häufig in 4-Link-Konfigurationen, Querlenkern und Längslenkern eingesetzt und sorgen für sanftere Beweglichkeit, höhere Haltbarkeit und besseren Fahrkomfort.
1. Anwendungen in 4-Link-Fahrwerken
Der Johnny Joint ist in 4-Link-Fahrwerkssystemen sehr beliebt, weil er es jeder Anlenkung ermöglicht, sich unabhängig zu bewegen, während die Ausrichtung erhalten bleibt und die Belastung der Aufnahmepunkte sinkt. Im Vergleich zu traditionellen Gummibuchsen, die unter schweren Lasten schnell blockieren oder verschleißen, bietet der Johnny Joint hohe Bewegungsgrade und sanfte Rotation – ideal für Offroad-Umgebungen und Heavy-Duty-Anwendungen.
In leistungsstarken 4-Link-Fahrwerkssystemen werden die oberen und unteren Anlenkungen in der Regel über Johnny Joints mit Rahmen und Achse verbunden. Dieses Design bietet einen größeren Bewegungsumfang, reduziert Fahrwerksblockieren wirksam und hilft dem Fahrzeug, auf unebenen Oberflächen stabilen Reifenkontakt zu halten. Deshalb entscheiden sich Offroad-Umbauer und Ingenieure oft für 4-Link-Fahrwerke mit Johnny Joints bei Jeeps und Lkw, um Leistung und Zuverlässigkeit im Offroad-Einsatz zu steigern.
- Mehr Federungsflexibilität
- Widersteht Stößen und Vibrationen unter schweren Lasten
- Langlebig, wartbar und überholbar für langfristigen Einsatz
Wer das Fahrwerk seines Offroad-Fahrzeugs aufrüsten möchte, kann mit Johnny Joints in einem 4-Link-Fahrwerk Leistung und Haltbarkeit deutlich verbessern. Erfahren Sie mehr über das 4-Link-Fahrwerkssystem
2. Anwendungen an Querlenkern
Querlenker sind ein Kernelement jedes Fahrwerks: Sie verbinden die oberen und unteren Komponenten und beeinflussen direkt Lenkpräzision und Fahrstabilität. Der Einsatz von Johnny Joints im Querlenker hält diesen kritischen Verbindungspunkt auch unter komplexen Betriebsbedingungen geschmeidig in den Winkelbewegungen und hoch belastbar. Für Offroad-Fahrzeuge bedeutet das eine stabile Radposition – selbst bei Aufprallen mit hoher Geschwindigkeit oder auf holprigen Pisten.
Im Vergleich zu Gummibuchsen verursachen Johnny Joints bei Schwenkbewegungen in großen Winkeln keine übermäßige Beanspruchung, und sie übertragen auch nicht die unerwünschten Geräusche und Vibrationen von Heim Joints. Sie verbinden Haltbarkeit und Komfort, erweitern den Arbeitsbereich des Querlenkers und sorgen für leiseres Fahren.
In Upgrade-Lösungen für Jeep und Lkw werden Querlenker mit Johnny Joint häufig eingesetzt, um Folgendes zu verbessern:
- Lenkansprache – präzise Spurhaltung der Räder
- Offroad-Fähigkeit – größerer Fahrwerksbereich
- Lebensdauer – überholbares Design für langfristige Zuverlässigkeit und einfachere Wartung
Querlenker mit Johnny Joints sind nicht nur ein langlebiger Ersatz, sondern bieten auch verbesserte Leistung und Komfort.
3. Anwendungen an Längslenkern
Anders als Querlenker, die vor allem die Radposition führen, nehmen Längslenker den Großteil der Längskräfte auf, die beim Bremsen und Beschleunigen entstehen. Ein Aufnahmepunkt mit Johnny Joint ermöglicht dem Längslenker eine sanfte Rotation, verhindert Fahrwerksblockieren und reduziert den Verschleiß anderer Komponenten. Das bedeutet mehr Traktion auf losem Untergrund und ein vorhersehbareres Beschleunigungsverhalten bei zügiger Fahrt durch die Wüste oder beim Rock Crawling.
- Hält die Achse unter schweren Lasten und hohem Drehmoment präzise ausgerichtet.
- Ermöglicht kontrolliertes Ausfedern und Einfedern für Langfederweg-Konstruktionen.
- Verringert das Risiko von Spannungsrissen im Vergleich zu starren Buchsen.
- Verbessert den Fahrkomfort beim Beschleunigen und Bremsen
Bei Lkw und leistungsstarken Offroad-Umbauten stehen bei Johnny Joints in Längslenkern Zuverlässigkeit und Leistung unter Extrembedingungen im Vordergrund, nicht nur Komfort. Deshalb sind sie die bevorzugte Lösung für alle, die Haltbarkeit und konstantes Handling auf unterschiedlichem Gelände verlangen.
Fazit
Der Johnny Joint ist mehr als nur ein Ersatzteil; er ist ein entscheidendes Upgrade für die Fahrwerksleistung. Er bietet außergewöhnliche Flexibilität, Haltbarkeit und Stabilität und sorgt für präzises Handling und dauerhafte Zuverlässigkeit bei komplexen Fahrzeugstellungen. Für Ingenieure, Fahrzeughersteller und Tuner, die Leistung und Qualität verlangen, bedeutet die Wahl des Johnny Joint eine professionelle Lösung, die den anspruchsvollsten Herausforderungen standhält.
Möchten Sie mehr über unsere Johnny Joints erfahren? Sehen Sie sich unsere ausführliche Johnny-Joint-Vorstellung.

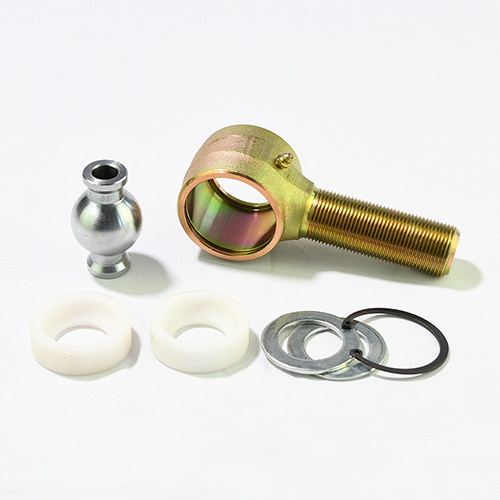

Johnny Joint ist ein überholbares Flex Joint: Es kann als festes Gehäuse auf den oberen Achsträger geschweißt oder als Gewindeteil eines Verstellarms verwendet werden. Ein Johnny Joint besteht aus Metalldrehgehäuse, Unterlegscheibe, Buchse, Kugelbaugruppe und Sicherungsring. Das Gehäuse verfügt über eine Sicherungsringnut und eine Bohrung für einen Schmiernippel.
SYZ Machine Johnny Joints sind mit Außengewinde und schweißbarer Hülse erhältlich. Das Gehäuse wird geschmiedet und anschließend aus wärmebehandeltem 4130-Chromoly-Stahl präzise bearbeitet. Unterschiedliche Innenkonfigurationen sind verfügbar – etwa mit Kontermutter und Madenschraube für festeren Halt und einstellbare Vorspannung; oder statt einer Trunnion-Bauweise verwenden wir Standard-Stahlkugeln und verschiedene Distanzstücke, was den Einsatz in den unterschiedlichsten Anwendungen erleichtert!
Sondergrößen und -konfigurationen sind in Stückzahlen erhältlich – senden Sie uns eine E-Mail mit Ihrem Design, und wir fertigen es für Sie.

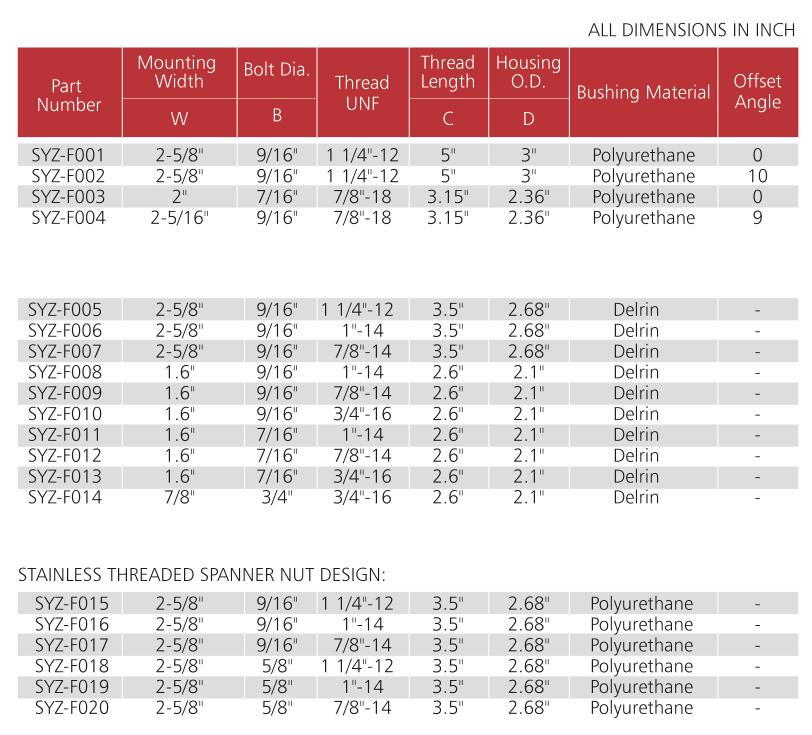

Unsere Standardgrößen:
