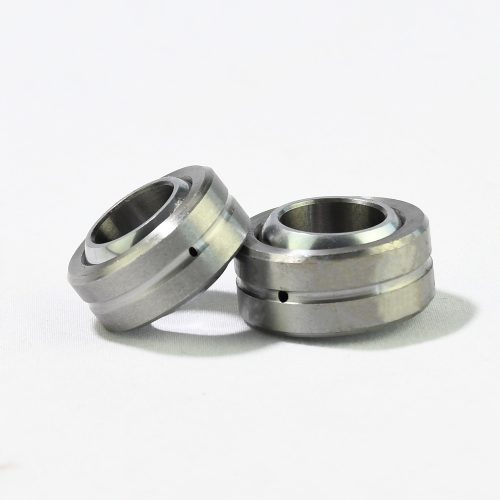

COM-Gelenklager-Serie
Metall-Metall, mit Schmierbohrungen und -nuten in der Laufbahn. Der Standard-Industrielager und die breiteste Größenpalette, die wir fertigen
Industriequalität · OEM · Großhandel · Engineering-Support
optional
Also called a spherical bearing, spherical bushing or spherical uniball bearing — the articulating ball-in-race element at the heart of every rod end, but without the threaded housing, made to be pressed into a parent component. SYZ builds 10 series across chrome steel, alloy steel and stainless: metal-to-metal COM and COMA-M, stainless COM-SS, precision GEC/GEGC, fractured-race GEZ, self-lubricating SLB, wide-series WPB and high-misalignment YPB — PTFE-lined or metal-to-metal, inch and metric.
10 Serien
Zoll + metrisch · PTFE oder Metall-Metall
0.165″ – 5.984″
Bore range · metric 3 – 30 mm
bis1,146,400lbs
Statische Radiallast (GEZ152ES)
1° – 24°
Bereich Schrägstellungswinkel
ISO 9001:2015 Qualität
Werkstoffzeugnisse verfügbar
MOQ 1 Stück für Muster
DDP Luft oder See für EU / USA
Direktfabrik-Sourcing
Überblick
Was ist ein Gelenklager?
Eine präzisionsgeschliffene Kugel, die in einer passenden sphärischen Außenlaufbahn läuft — nur das Lagerelement, mit keinem Gewindeschaft und keiner Bohrung. Es ist ausgelegt für oszillierende Bewegung, Schrägstellung und schwere Lasten, und es ist das, worauf Sie zurückgreifen, wenn das Lager in ein Trägerteil eingepresst werden muss: ein Hydraulikzylinderende, ein Maschinengehäuse, ein Gabelkopf oder eine selbst gefertigte Aufnahme.
Im Vergleich zum Gelenkkopf: a Gelenkkopf ist dieses Lager plus ein integriertes Gewindegehäuse — er schraubt direkt ins Gestänge. Ein Gelenklager ist das Element allein und
Sie sehen dasselbe Teil genannt sphärische Gleitlager, a sphärische Buchse oder ein sphärisches Uniball-Lager je nach Branche. Alle beschreiben diese Komponente.
Presspassungs-Lagerelement
Verwenden Sie ein Gelenklager, wenn das Gelenk in Ihrem eigenen bearbeiteten Gehäuse, Arm oder Halter leben muss statt eines Gewinde-Gelenkkopf-Kopfs. Uniball-Aufnahmen.
Zwei grundsätzlich verschiedene Laufbahnen
Metall-Metall (COM, COMA-M, GEZ) trägt die höchste Last und toleriert Hitze, braucht aber periodische Schmierung. PTFE-ausgekleidet (COM-T, GEC, SLB, WPB-T, YPB-T) läuft wartungsfrei bei niedriger Reibung und tauscht etwas Spitzenlast und Temperatur.
Werkstoff- und Liner-Palette
Kommerzielle Zoll-, metrische, Edelstahl-, PTFE-ausgekleidete, geteilte-Laufbahn- und High-Misalignment-Familien, damit das Lager sowohl zur Umgebu
Warum bei uns kaufen
Warum Gelenklager von SYZ beziehen?
Die Handelsbedingungen sind genauso wichtig wie das Datenblatt, wenn Sie einen neuen Lagerlieferanten qualifizieren. Hier stehen wir.
Lebensdauer
Hervorragender Verschleiß- und Ermüdungsschutz für langfristige Zuverlässigkeit unter schweren Betriebsbedingungen.
Mehrwert
Cross-Reference-Unterstützung für COM, GE, COM-SS und andere Lagerfamilien, mit Maßen und teilspezifischen Daten auf der jeweiligen Spezifikationssei
MOQ — 1 Stück
MOQ 1 Stück für Muster; Produktions-MOQ typischerweise 100–300 Stück pro Artikel. Bestätigen Sie Menge und Termin in Ihrem Angebot.
Versandbedingungen
DDP per Luft oder See, deckt die wichtigsten EU-/US-Märkte mit voller Zollabwicklung und Haustürlieferung ab.
Anpassung
OEM/ODM nach Zeichnungen oder Mustern — Sondergrößen, Werkstoffe und Leistungsspezifikationen.
Produktangebot
Serienübersicht
Alle zehn Serien auf einen Blick, mit den zwei Zahlen, die die Auswahl tatsächlich bestimmen: statische Radiallast und Schrägstellungswinkel. Klicken Sie auf eine S
| Serie | Kugel | Laufbahn / Liner | Std. | Bohrung | Schräg. Winkel | Statische Radiallast | Bemerkenswert |
|---|---|---|---|---|---|---|---|
| COM(-T) / HCOM(-T) | 52100 Chromstahl, hartverchromt | Legierter Stahl, geölt · PTFE bei -T | Zoll | 0.165″ – 2.000″ | 8° – 13.5° | 3.200 – 217.060 lbs | Metall-Metallkommerzieller Dauerläufer; Schmiernut und -bohrung; Laufbahnverzinkung optional |
| COMA-M(T) | 52100 Chromstahl, hartverchromt | Legierter Stahl, geölt · PTFE bei -MT | Metrisch | 3 – 30 mm | 12.5° – 17° | Siehe Spezifikationsseite | Metrischer Metall-Metall-Kommerzlager; OD 12 – 66 mm; Laufbahnverzinkung optional |
| COM-SS | 440C Edelstahl, hartverchromt | Edelstahl, Teflon-ausgekleidet | Zoll | 0.165″ – 1.000″ | 8° – 13.5° | 3.200 – 83.000 lbs | Voller Korrosionsschutz; Laufbahn in 420 / 304 / 316 / 17-4 SS optional |
| FKS(-T) | 52100 Chromstahl, hartverchromt | Wärmebehandelte Chromoly-Laufbahn · PTFE bei -T | Zoll | Projektabhängig | — | Projektabhängig | Die Chromoly-Laufbahn-Option für COM-Geometrie — Hochimpact- und Hochtemperatureinsatz |
| GEC | 52100 Chromstahl | Baustahl, Teflon-ausgekleidet, Zink optional | Metrisch | 4 – 30 mm | 6° – 16° | Siehe Spezifikationsseite | Kompakte zylindrische Außenlaufbahn; OD 12 – 47 mm |
| GEGC | 52100 Chromstahl | Baustahl, Teflon-ausgekleidet, Zink optional | Metrisch | 4 – 30 mm | Siehe Spezifikationsseite | Siehe Spezifikationsseite | Breitere Laufbahn als GEC für höhere Last bei gleicher Bohrung |
| GEZ (-2RS) | 52100, Schutzbeschichtung | 52100, Schutzbeschichtung · schmierbar · 2RS-Dichtungen optional | Zoll | 0.500″ – 5.984″ | 1° – 6° | 9.217 – 1.146.400 lbs | Geteilte Außenlaufbahn, einfache Montage; die höchstbelastbare Serie mit großem Abstand |
| SLB | 52100 (440C optional) | Legierter Stahl + verstärkte Nylon-Laufbahn mit PTFE | Zoll | 0.500″ – 2.000″ | 8.5° – 10° | 13.257 – 217.060 lbs | Lastnuten-Design; selbstschmierend, wartungsfrei; Edelstahl-/Zink-Optionen |
| WPB-T | 52100 (Edelstahl optional) | Legierter Stahl, Teflon-ausgekleidet, geölt | Zoll | 0.250″ – 1.000″ | 6° – 15° | 5.500 – 104.000 lbs | Breite Laufbahn für mehr Last und Winkel bei kleiner Bohrung |
| WPB-TG | 52100 (Edelstahl optional) | Legierter Stahl, Teflon-ausgekleidet, geölt | Zoll | 0.250″ – 1.000″ | 6° – 15° | 5.500 – 104.000 lbs | Wie WPB-T plus Verankerungsnut für Presspassung |
| YPB(-T) | 52100 (440C optional) | Legierter Stahl, geölt, Teflon-ausgekleidet | Zoll | 0.250″ – 0.750″ | 18° – 24° | 7.560 – 53.507 lbs | Extra-breite Laufbahn; die weiteste Artikulation in der Palette |
Statische Radiallast und Schrägstellungswinkel sind Min–Max über die veröffentlichte Größentabelle jeder Serie — der Wert für Ihre spezifische Bohrung steht52100-Lagerstahlkugel sofern nicht anders angegeben; COM-SS nutzt 440C-Edelstahl.
Serien auf einen Blick

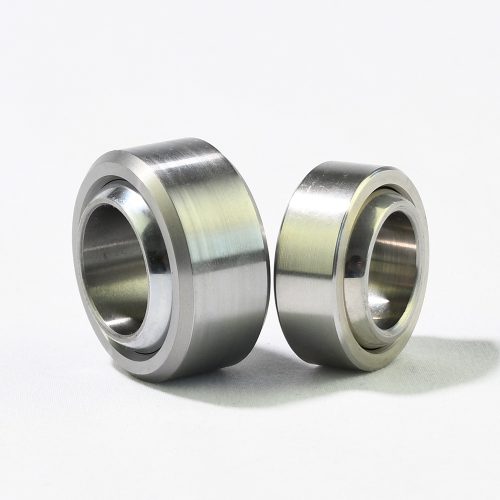

COM-T-Gelenklager-Serie
Derselbe Körper mit Teflon-Liner — „-T“ bedeutet PTFE. Wartungsfrei, wo Nachschmierzugriff begrenzt ist.

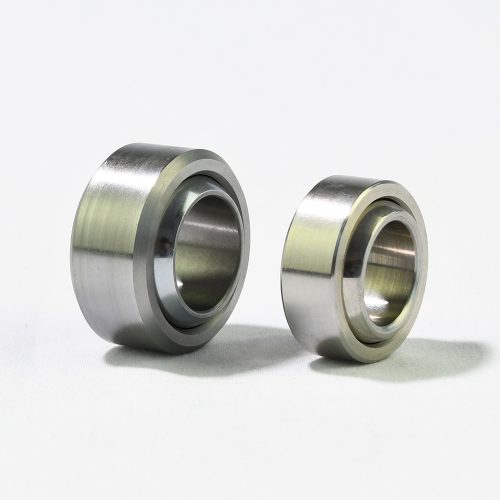

COM-SS-Gelenklager-Serie
304/316-Edelstahl-Laufbahn mit 440C-Edelstahlkugel, 17-4 PH optional. Marine-, Washdown- und Chemiedienst.

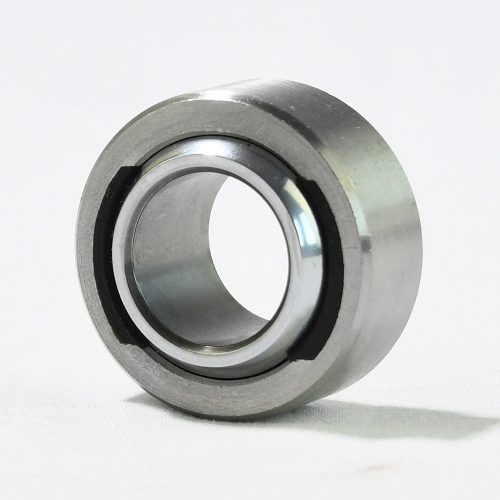

SLB-Gelenklager-Serie
Lastnuten-Konstruktion mit verstärkter Nylon-Laufbahn und PTFE. Selbstschmierend; Edelstahl optional.

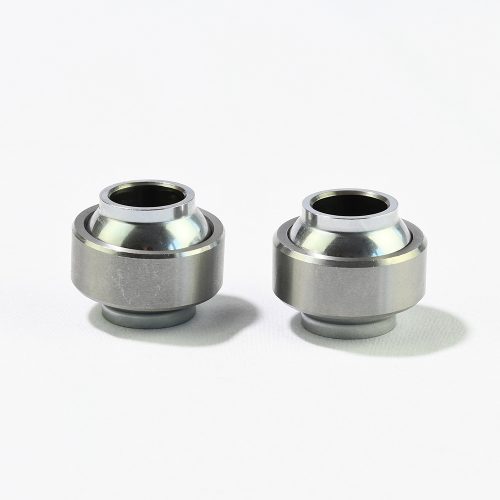

YPB-T-Gelenklager-Serie
Hohe Schrägstellung — bis 24°, die weiteste Artikulation der Palette. Teflon-ausgekleidet; Edelstahl optional.

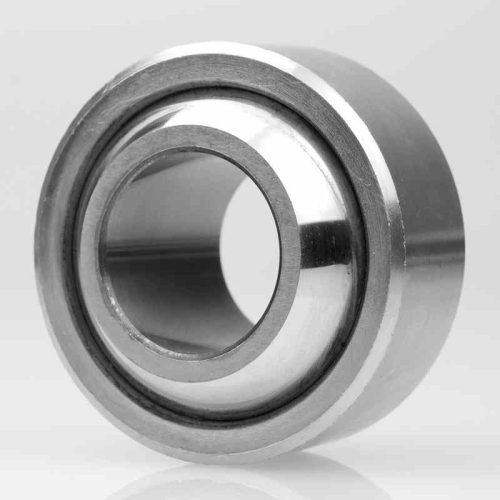

WPB-T / -TG-Gelenklager-Serie
Breite Serie; „TG“ bedeutet Verankerungsnut für Presspassung. Teflon-ausgekleidet; Edelstahl optional.
GEC / GEGC-Gelenklager-Serie
Metrisch, Baustahl Teflon-ausgekleidet. GEC hat eine kompakte zylindrische Außenlaufbahn; GEGC ist breiter für höhere Last.
GEZ / -2RS-Gelenklager-Serie
Schwerer Einsatz, 52100-Laufbahn und Kugel. „2RS“ ergänzt doppelte Gummidichtungen für lebensdauerversiegelten Betrieb.

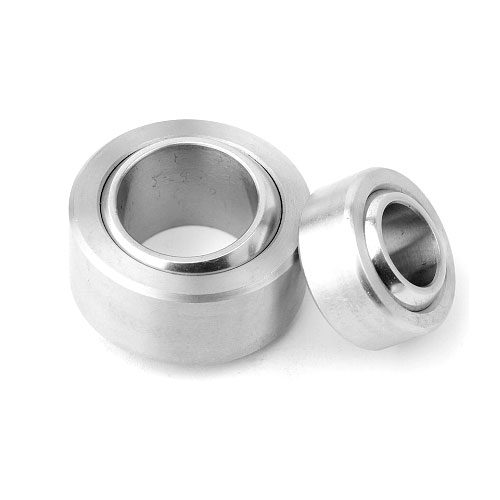

FKS / -T-Gelenklager-Serie
COM-Geometrie mit wärmebehandelter Chromoly-Laufbahn — die Option für Hochimpact- und Hochtemperatureinsatz. „-T“ bedeutet Teflon-Liner.

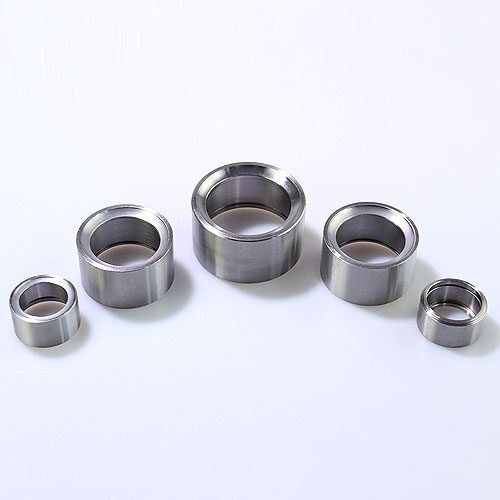

Uniball-Aufnahme für Gelenklager
Das Anschweißgehäuse, das ein Gelenklager in einen montierten Pivotpunkt verwandelt. 4130-Chromoly, Edelstahl optional.
FK-/Aurora-Lager ersetzen?Senden Sie Teilenummer und Maßanforderungen →
Liner-Technologie
Metall-Metall vs. PTFE-ausgekleidete Gelenklager
Dies ist die erste Entscheidung bei der Auswahl, und es ist kein Qualitätsranking — die beiden erfüllen wirklich unterschiedliche Aufgaben.
Metall-Metall
Eine gehärtete Stahlkugel, die direkt auf einer Stahllaufbahn läuft. Höchste statische Tragfähigkeit, höchste Temperaturtoleranz, undDie COM-Serien-Laufbahn hat Schmiernut und -bohrung damit Sie im Betrieb Fett zur Kontaktfläche bekommen.
Spezifizieren Sie Metall-Metall, wenn das Gelenk schmierbar und zugänglich ist, wenn Spitzenlast wichtiger als Reibung ist, oder wenn der BeCOM, COMA-M, , FKS., FKS.

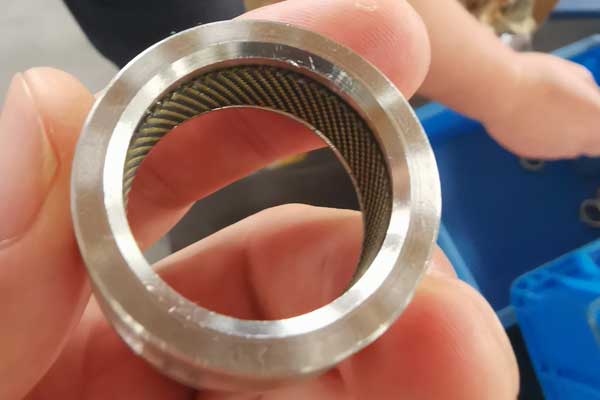

Unser PTFE-Liner-SystemKern des GE- und COM-Serien-Designs
- Reibbeiwert≤ 0,05 (Trockenreibung)
- Betriebstemperatur−50 °C bis +200 °C
- SchmierungSelbstschmierend, kein Fett nötig
- DämpfungStoßabsorption für Dämpfersysteme
- VerschleißkompensationMikroelastische Erholung, besser als Bronze
Die Zahlen gelten für das SYZ-PTFE-Linersystem. Bestätigen Sie sie gegen Ihren Einsatzzyklus und Ihre Temperatur, bevor Sie sich bei sicherheitskritischem Gelenk festlegen.
PTFE-Liner vs. Bronze-Liner
| Metrisch | PTFE-Liner | Bronze-Liner |
|---|---|---|
| Wartungszyklus | Wartungsfrei | Regelmäßiges Schmieren nötig |
| Anlaufmoment | Niedrig | Höher |
| Geeignete Umgebung | Sauber / staubig / feucht | Gut geschmierte Installationen |
| Kosten-Nutzen | Hoch | Mittel |
Engineering-Führer
Auswahl-Führer
Fünf Entscheidungen, in dieser Reihenfolge. Die Serientabelle oben beantwortet alle fünf.
01
Montagemethode bestätigen
Presspassung in bearbeitete Aufnahme → Gelenklager. Gewinderohr oder -stange → stattdessen ein Gelenkkopf. Anschweißgehäuse → eine Uniball-Aufnahme plus ein Lager.
02
Bohrung × OD × Breite spezifizieren
Bohrung passend zu Pin oder Bolzen, OD zur Gehäusesenke. Dann prüfen, dass die statische Radiallast in der Tabelle Ihre berechnete Last mit einer Sicherhei
03
Umgebung angleichen
Trocken innen → COM / COMA-M. Korrosiv oder Marine → COM-SS. Schmutzig und abrasiv → SLB. Hohe Temperatur oder schwerer Impact → FKS-Chromoly-Laufbahn.
04
Liner & Wartung
Schmierbares Metall-Metall (COM, GEZ) vs. wartungsfreies PTFE (COM-T, SLB, GEC) vs. lebensdauerversiegelt (GEZ-2RS). Entscheiden Sie danach, ob ein Schmie
05
Schrägstellungswinkel
Weite Artikulation → WPB-T (bis 15°) oder YPB-T (bis 24°). Standardgelenke → COM, GEC, SLB bei 8–13,5°. Beachten Sie, dass GEZ Winkel gegen Last tauscht — 1° bis
Nicht sicher, welche Serie?
Senden Sie Bohrung, Gehäusesenken-Maß, Last und Umgebung — wir kommen mit einer Teilenummer und der nächstgelegenen Alternative zurück
Anpassungsdienstleistungen
Werkstoff- und Oberflächenbehandlungsoptionen
Über die Standards serien hinaus sind Kugel, Laufbahn, Liner und Finish alle spezifizierbar — meist so wird ein Lager in einem OEM qualifiziert
Werkstoffoptionen
| Komponente | Option | Charakteristik |
|---|---|---|
| Kugel | GCr15 / 100Cr6-Lagerstahl | Hohe Härte (HRC 58–64), vergütet, hohe Festigkeit, lange Ermüdungslebensdauer |
| Ball | Edelstahl AISI 440C / 304 / 316 | Starke Korrosionsbeständigkeit für Marine- und Chemieumgebungen |
| Ball | Chromoly-Stahl (optional) | Hochtemperatur- und Hochimpact-Anwendungen |
| Laufbahn | Niedrigkohlenstoffstahl + Oberflächenhärtung | Integral geschmiedet; geeignet für hohe Lasten und Stoßlasten |
| Race | Edelstahl / Kupferlegierung | Antikorrosions- oder wärmeleitende Lösungen |
| Liner | PTFE-Verbund | Selbstschmierend, wartungsfrei, niedriger Reibbeiwert |
| PTFE + Bronzegewebe-Verbund | Verbesserte Stützung für hochfrequente, kleiwinkelige Vibration | Enhanced support for high-frequency, small-angle vibration |
| Liner | Kupferlegierung | Hohe Stoßlasten, benötigt aber Schmierung |
| Liner | POM-Kunststoff (Sonder) | Wirtschaftliche Option für Leichtlastsysteme |
Oberflächenbehandlungsoptionen
| Behandlung | Angewendet auf | Zweck |
|---|---|---|
| Phosphatierung | Laufbahn / Kugel | Verbessert Verschleiß- und Korrosionsschutz in allgemeinen Industrieumgebungen |
| Verzinkung (weiß / gelb) | Laufbahn | Ästhetisches Finish, verbesserter Rostschutz, geeignet für Langzeitlagerung |
| Nickel-/Verchromung | Kugel / Laufbahn | Stärkerer Korrosionsschutz für feuchte, heiße oder chemische Umgebungen |
| Edelstahlpolitur | Alle Teile | Hohe Reinheit, Food-Grade- oder Marineumgebungen |
| Oxidation / Eloxierung | Aluminiumgehäuse | Mehrere Farben; verstärkt Identität und Ästhetik |
OEM / ODM nach Zeichnungen oder Mustern. Sondergrößen, Werkstoffe und Leistungsspezifikationen sind hier Routine — senden Sie die Zeichnung oder das zu ersetzende Lager. Siehe Services für den vollständigen Anpassungs-Workflow.
Branchen
Globale Branchen mit zuverlässigen Lagerlösungen beliefern
Acht Sektoren und die spezifischen Gelenke in jedem, wo ein Gelenklager die richtige Antwort ist.
Motorrad
Anwendung
- Schwingen-Pivotpunkt
- Dämpferaugen-Montagen, oben & unten
- Lenkkopf-Gelenk
- Verstellbare Gestängemechanismen
Bewältigt häufige Vibration und Stoßlasten in kompakter robuster Bauweise.
ATV / UTV
Anwendung
- Heckfahrwerk-Pivotpunkt
- Dämpferanschlusspunkte
- Lenkgestängegelenke
- Verstellbare Stangenbaugruppen
Gebaut, um Off-Road-Stress, Dauerbewegung und hohe Stöße im rauem Gelände zu überstehen.
Automotive / Motorsport
Anwendung
- Fahrwerk — Querlenker, Längslenker, Stabilisatorgestänge
- Lenkgestänge — Spurstangenkopf, Lenkgetriebegelenk
- Dämpfermontagen
- Getriebe- & Antriebsanschlusspunkte
- Rennwagen-Chassis und verstellbare Komponenten
Trägt multidirektionale Last, absorbiert Vibration und Winkelschrägstellung, exzellenter Verschleißschutz.
Bau & Schwermaschinen
Anwendung
- Auslegergestänge von Baggern und Ladern
- Hydraulikzylinderenden
- Gestängemechanismen für Bulldozer, Krane und Radlader
Gebaut für schwere Stoßlasten; beständig gegen Staub, Schmutz und Korrosion — wo GEZ seine Lastbewertung verdient.
Luft- & Raumfahrt / Verteidigung
Anwendung
- Fahrwerksgelenke
- Flugsteuerungsgestänge
- Servomechanismen und Montagesysteme
Leichtgewicht, hohe Festigkeit, temperatur- und korrosionsbeständig.
Agrargeräte
Anwendung
- Traktor-Lenkgestänge
- Mähdrescher-Gestänge und Fahrwerksarmgelenke
- Sprüh- und Pflug-Schwenkverbindungen
Konzipiert für matschige oder nasse Umgebungen; stark und verschleißfest. Siehe Landmaschinen-Anwendungen.
Industieequipment
Anwendung
- Roboterarmgelenke und Automatisierungsmechanismen
- Schwenkkomponenten in Verpackungs- oder Fördersystemen
- Pressen- und Werkzeugöffnungs-/schließgestänge
- Stützpunkte in Textil- und Druckmaschinen
Hohe Präzision, niedrige Reibung und sanfte Oszillation bei kleinem Winkelbewegung. Siehe Industrieautomatisierung.
Energie & Industriesysteme
Anwendung
- Windkraft-Azimut- und Rotorblattverstellung
- Ventilsteller-Gestänge in Petrochemieanlagen
- Erdgas-Ventilstellstangen
- Seismische Gelenke in Gebäudestrukturen
Geeignet für schwere Lasten, Dauerbetrieb und raue oder chemisch aktive Umgebungen.
FAQ
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Gelenklager und einem Gelenkkopf?
Ein Gelenklager ist nur das Kugel-in-Laufbahn-Element; ein Gelenkkopf ist dasselbe Lager in einem Gehäuse mit Gewindeschaft oder Bohrung. La
Was ist ein Metall-Metall-Gelenklager und wann sollte ich eines verwenden?
Eine gehärtete Stahlkugel, die direkt auf einer Stahllaufbahn läuft, ohne Polymerliner dazwischen. Sie liefert die höchste statische Tragfähigkeit u
Was bedeutet PTFE-ausgekleidet oder Teflon-ausgekleidet?
Ein auf die Laufbahn gebundener PTFE-Liner liefert eine reibungsarme, selbstschmierende, wartungsfreie Oberfläche mit einem Reibbeiwert von 0,05 od
Was ist ein Gelenklager mit geteilter Laufbahn (GEZ)?
Seine Außenlaufbahn ist absichtlich gespalten, sodass die Kugel eingebaut werden kann und der Ring sich danach schließt — eine fast unterbrechungsfreie sphärische Lauf
Was ist die GEZ-2RS-Option?
Zwei Gummi-Lippendichtungen, je eine pro Seite, die Werksfett drinnen und Verunreinigungen draußen halten — lebensdauerversiegelter Betrieb ohne Nachschmieren.
Wann sollte ich COM-SS-Edelstahl verwenden?
Wenn das Lager Salzwasser, Chemikalien, Washdown oder Außenwitterung sieht. COM-SS paart eine 440C-Edelstahlkugel mit Edelstahllaufbahn und ei
Wie bemesse ich ein Gelenklager?
Nach Bohrung, Außendurchmesser und Breite: Bohrung passend zu Pin oder Bolzen, Außendurchmesser zur Gehäusesenke. Dann bestätigen, dass die statische Radialla
Wie kann ich die Lebensdauer eines Lagers abschätzen?
Die Lebensdauer in Oszillationszyklen hängt von Last, Oszillationswinkel, Frequenz und Temperatur ab. Präzise Vorhersage ist komplex, aber der Standard
Sind Ihre Gelenklager für Rennsportfahrwerke geeignet?
Ja. Die GE- und COM-Serien werden vielfach in Rennsport-Fahrwerksbaugruppen, unteren Querlenkern, Gestängen und Stabilisatoranschlüssen eingesetzt.
Machen Ihre Lager Geräusche bei Hochgeschwindigkeitskompression und -rückzug?
Der PTFE-selbstschmierende Liner eliminiert Metall-Metall-Kontakt, was Trockenreibungsggeräusche verursacht — der Betrieb bleibt also glatt u
Wie halten Sie die Qualität über Produktionschargen hinweg konstant?
Chargenrückverfolgung des Rohmaterials mit Konformitätszertifikaten für alle Stahl- und PTFE-Eingänge; statistische Prozesskontrolle während der Produ
Kann ich ein einzelnes Stück zur Evaluierung bestellen?
Ja. Die Mindestbestellmenge für Muster beträgt 1 Stück. Versand ist DDP per Luft oder See in die wichtigsten EU- und US-Märkte mit vollständiger Zollabwicklung
Über das Teil hinaus
Engineering-, OEM- & Lieferunterstützung
Vom Konzept zum Container — die technische und kaufmännische Unterstützung, die ein Lager direkt in Ihr Produkt einbringen lässt.
Engineering- & Designunterstützung
Beschleunigen Sie die Entwicklung mit den technischen Daten, die Sie für sichere Integration und Validierung brauchen.
- PDF-Datenblätter für jede Serie und Größe
- 3D-STEP-Dateien für sofortige CAD-Integration
- 2D-CAD-Zeichnungen (DWG, DXF) zur Detailierung
OEM-/ODM-Anpassung
Vom Konzept zur globalen Lieferung, in fünf Stufen.
- Anforderungsanalyse — Anwendung, Leistungsmetriken, Zielkosten
- Design & 3D-Modellierung — Ideen in CAD-Zeichnungen und Modelle
- Prototyping & Validierung — schnelle Muster, Pass- und Funktionstests
- Werkzeugbau & Serienproduktion — freigegebenes Muster bis Volumen
- Qualitätssicherung — Prüfung in jeder Phase
Verpackung & Services
Produkte, die sicher, geschützt und bereit für Ihren Markt ankommen.
- White-Label-Kartonverpackung — sauber, markenfertig
- Mehrsprachige Handbücher für globale Endanwender
- Maßgeschneiderte Logistik mit zuverlässigem weltweitem Support
Über SYZ Rod Ends
Präzisionsfertigung seit 1999
Wir sind spezialisiert auf langlebige, leistungsstarke Sondermetallkomponenten für anspruchsvolle Industrie- und Automobilanwendungen. Unser
Auch von SYZ
Gelenkköpfe & Heim Joints
22 Serien in Chromoly, Baustahl, Edelstahl und Aluminium
Uniball-Aufnahmen
Anschweißgehäuse, die ein Gelenklager montieren
Gelenkkopf-Distanzstücke
Bohrungsreduktion, Breitenkontrolle und Schrägstellungsgewinn
Kleine Kugelgelenke
CS, AIM, ES, QD, QI plus DIN-71803-Bolzen / 71805-Pfannen
Industrielle Anschweiß-Kugelgelenke
Anschweiß-Kugelgelenke für Industrievorrichtungen, Inspektionsklappen und kompakte Gestänge

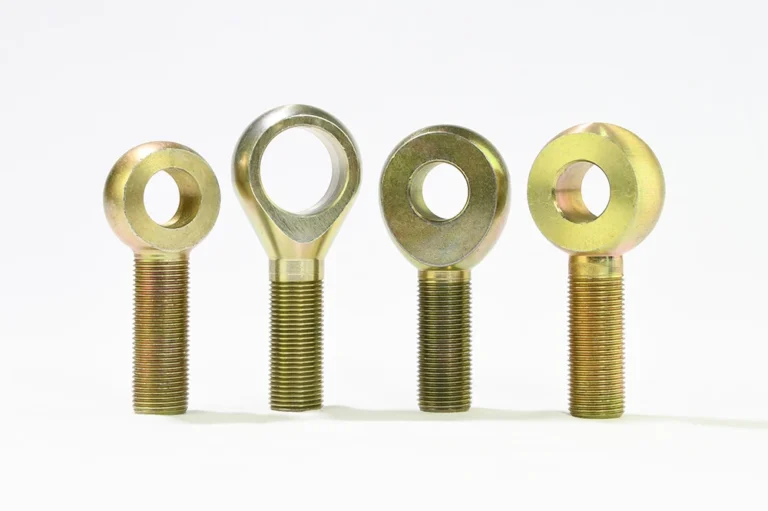

Gewindeaugen
Geschmiedete Einachs-Augenenden für Zylinder und Bolgelenke
Johnny Joints
Wartbare Flexgelenke für hochartikulierende Lenker
Hydraulikzylinder-Gelenkköpfe
Metrische HCR-Serie für Zylindergestänge, mit sieben aktiven Serien und Größentabellen
Alle Produkte Hub
Vollständigen SYZ-Katalog durchstöbern
Engineering-Tools
Rechner für diese Produktfamilie
Prüfen Sie Druck-Geschwindigkeitsgrenzen für die Gleitlagerauswahl.
Schätzen Sie Presspassungs-Übermaß für Lager und Gehäuse.
Berechnen Sie verfügbare Zusatztoleranz für ein Maßelement.
Einkaufsführer
Gelenklager-Führer
Das Kugel-in-Laufbahn-Element, bereit zur Presspassung in Ihr eigenes Gehäuse oder Ihren Gabelkopf.
Direktfabrik
Mehr Details? Antwort in 24 Stunden
Nennen Sie uns Bohrung, Gehäusesenke, Last und Umgebung — oder einfach die Teilenummer, die Sie ersetzen. Wir antworten innerhalb von 24 Stunden mi
