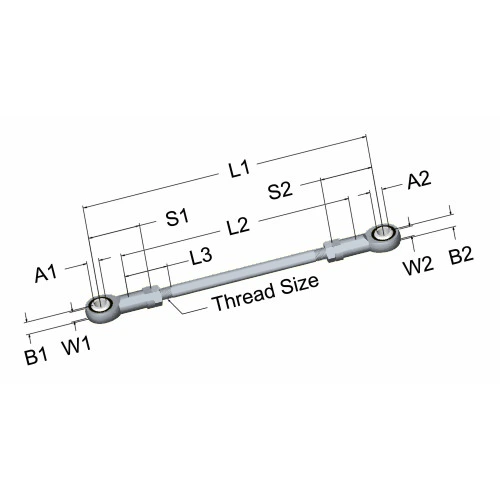

Gelenkkopf-Bohrungen
3/8″- oder 1/2″-Bohrung mit Laufbahn aus Stahl, Nylon, Bronze oder PTFE.
LCR mit Bohrungsende ansehen →Komplett verstellbare Fahrwerk- und Lenkungsgestänge — Auf Maß gefertigt
Koppelstangen &
Verstellbare Verbindungsstangen
Wählen Sie aus 352 Standard-SYZ-Koppelstangen (4.25″–37.5″, 3/8-24 und 1/2-20 Rechts-/Linksgewinde) oder lassen Sie sich eine nach Ihrer Zeichnung fertigen. Eine Koppelstange überträgt Druck-Zug-Bewegung zwischen zwei Drehpunkten – über einen Gelenkkopf, einen Gabelkopf, einen Bolzen oder ein Kugelgelenk.
352 Standard
LCR-Lagerprogramm
4.25″–37.50″
Standardlängen
3/8-24 · 1/2-20
Rechts-/Linksgewinde
4 Endtypen
4 Laufbahn-Optionen
ISO 9001:2015 zertifiziert
Direktbezug ab Werk
352 Standardgrößen
30 Tage Planungsfenster
OEM-gerechte Toleranzen
Designkonzept
Was ist eine Koppelstange?
Eine Koppelstange (Fahrwerksgelenk, verstellbares Gestänge, Gewindestangen-Baugruppe) verbindet zwei Drehpunkte und ermöglicht zugleich eine präzise Längeneinstellung.
Eine typische SYZ-Koppelstange umfasst: Rohr in der Länge zugeschnitten, zwei Rohradapter die in die Rohrenden geschweißt werden (ein Rechts-, ein Linksgewinde), zwei Gelenkköpfe die in die Adapter eingeschraubt werden, sowie zwei Kontermuttern zum Sichern der Einstellung.
Der Spannschloss-Effekt: Die entgegengesetzten Gewinderichtungen (rechts auf einer Seite, links auf der anderen) ermöglichen es, die Baugruppe einfach durch Drehen des Mittelrohrs zu verlängern oder zu verkürzen. So lassen sich Fahrwerkeinstellungen (Nachlauf, Sturz, Spur) vornehmen, ohne ein Drehpunktende vom Fahrzeug zu trennen.
Standard-Lagerprogramm
352 Standard-Koppelstangen
Die LCR-Familie umfasst Längen von 4.25″–37.50″, 3/8-24- und 1/2-20-Rechts-/Linksgewinde, vier Endtypen und vier Laufbahn-Optionen. Nutzen Sie die vollständige Kategorie für das aktuelle SKU-Sortiment oder senden Sie eine Zeichnung für eine Sonderausführung als Rohrgestänge.
352 Standardgrößen filtern →

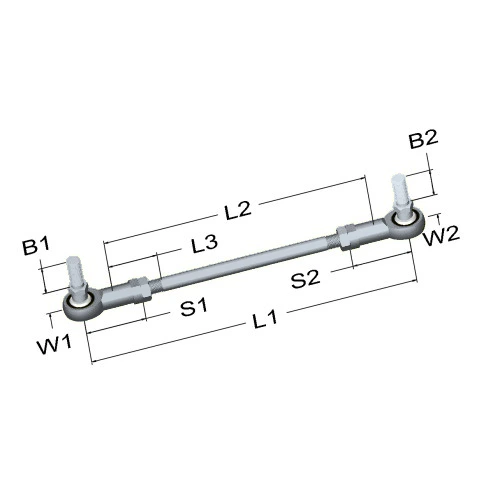

Bolzenenden
Gelenkkopf-Bolzengewinde für kompakte Gewindeanbindungen.
LCR mit Bolzenende ansehen →

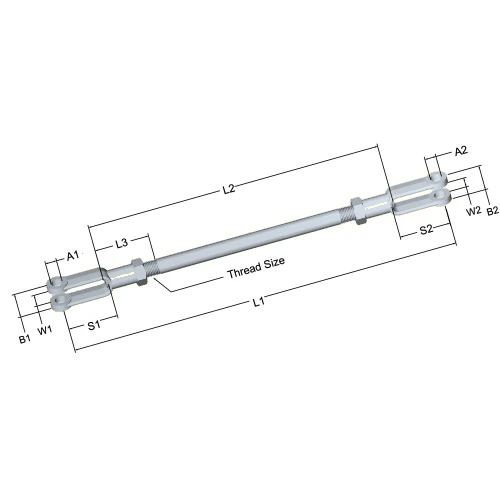

Enden mit Bolzenloch
Enden mit Bolzen für Gabelkopf-Gestänge mit einer Bewegungsachse.
LCR mit Bolzenloch-Ende ansehen →

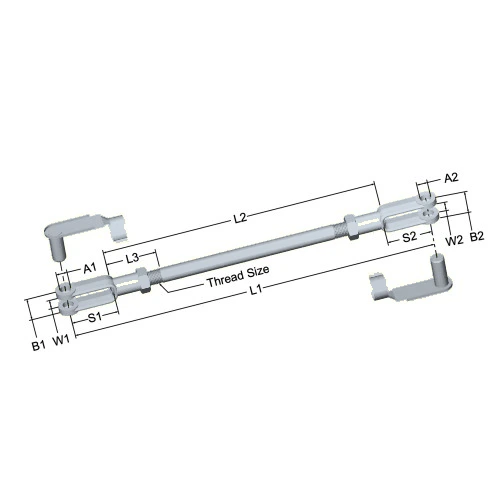

Gabelkopf + Federstecker
Gabelkopfenden mit Federstecker-Befestigung, wo spezifiziert.
Gabelkopf-LCR ansehen →| Auswahlkriterium | Standard-LCR-Programm | Wann eine Sonderanfertigung sinnvoll ist |
|---|---|---|
| Länge | 4.25″–37.50″ | Nicht genormtes Achsmaß oder Verstellweg |
| Gewinde | 3/8-24 oder 1/2-20, Rechts-/Links-Kombinationen | Metrisch, besondere Teilung oder nicht genormte Gewindehand-Paarung |
| Laufbahn | Stahl, Nylon, Bronze oder PTFE | Andere Anforderungen an Schmierung, Abdichtung oder Umgebungsbedingungen |
Sonderfertigung
Sonder-Rohrgestänge, wenn das Standardprogramm nicht ausreicht
Senden Sie uns Achsmaß, Gewinde und Endtyp – oder ein Muster. Wir stellen zugeschnittenes Rohr, Rechts-/Links-Adapter, Gelenkköpfe, Gabelköpfe, Kugelgelenke und Kontermuttern als komplette Stückliste (BOM) zusammen.
Standard-LCR
Nutzen Sie das 352-Größen-Programm, wenn Länge, Gewinde und Endgeometrie bereits passen.
Standardgrößen filtern →Sonder-Rohrgestänge
Wählen Sie DOM- oder 4130-Rohr, runden oder sechskantigen Körper, Endfitting-Geometrie und Verstellweg.
Sondergestänge konfigurieren →Nur Komponenten
Beziehen Sie Gelenkköpfe, Gabelköpfe, Kugelgelenke, Kontermuttern, Spannschlösser oder Rohradapter separat.
Komponenten auswählen →Bestelldetails: Achsmaß, Verstellbereich, Rohraußendurchmesser und Wandstärke, Endtyp, Bohrungs- oder Bolzengröße, Gewindehand-Paarung, erforderlicher Winkelversatz und erwartete Last.
Anwendungen
Wo Koppelstangen eingesetzt werden
Konfiguriert für Offroad-Fahrwerke, Rennsport-Spurgestänge und Industriezylinder.
Offroad-Gestänge
Spurstangen, Querlenker, Stabilisatorgestänge und Panhardstäbe — Standardausführungen verwenden 4130-Chromoly-Rohr mit JMX-Gelenkköpfen; weichen Sie auf ein Sonder-Rohrgestänge aus Chromoly oder DOM aus, wenn die Standard-LCR-Geometrie nicht passt.
Motorsport & Steuerungsgestänge
Gewichtsoptimierte Druckstangen, Lenkspurstangen und 4-Link-Systeme aus Aluminium oder dünnwandiger Chromoly, plus kompakte Gas- und Schaltgestänge mit Bolzenende für kurze Steuerwege mit wartbarem Verstellen.
Landmaschinen
Schwer belastbare Geräte-Koppelstangen, Laderarme und Verstellgestänge aus dickwandigem DOM-Rohr mit der wirtschaftlichen JM-Serie — oder Standard-LCR-Längen, wo Rechts-/Links-Verstellung die Inbetriebnahme vereinfacht.
Industrielle Aktuatoren
Kolbenstangenverlängerungs-Gestänge für Pneumatik- und Hydraulikzylinder, Sortierförderer, Verpackungs- und Bewegungsübertragungs-Baugruppen sowie mechanische Hebel in Sonderlängen.
FAQ
Häufige Fragen
Was ist in einer vollständigen Koppelstangen-Baugruppe enthalten?
Eine vollständige Baugruppe umfasst Konstruktionsrohr in der passenden Länge, zwei einzuschweißende Rohradapter (je ein Rechts- und ein Linksgewinde), zwei passende Gelenkköpfe (Serie und Auskleidung nach Ihrer Wahl) und zwei passende Kontermuttern.
Wie messe ich das Achsmaß?
Messen Sie von der Mitte einer Gelenkkopf-Bohrung zur Mitte der anderen, während die Baugruppe auf ihre nominelle Mittelposition eingestellt ist. Bei Sonderkonstruktionen messen Sie zwischen den Mitten Ihrer Aufnahmeböcke.
Warum gegenläufige Rechts- + Linksgewinde?
Das erzeugt einen Spannschloss-Effekt. Sie können das Gestänge verlängern oder verkürzen, indem Sie einfach das Mittelrohr in die eine oder andere Richtung drehen – so lassen sich Spur, Achsvermessung oder Vorspannung einstellen, ohne die Baugruppe vom Fahrzeug zu nehmen.
Welches Rohr sollte ich für Offroad-Fahrwerke verwenden?
Wir empfehlen 4130-Chromoly-Rohr mit ausreichender Wandstärke (z. B. 0.120″ oder 0.188″), um unter harten Offroad-Bedingungen Biegung und Schlag zu widerstehen. Für leichtere Gestänge oder Straßenfahrzeuge ist DOM-Rohr eine kosteneffiziente Alternative.
Kann SYZ Koppelstangen nach meinen Spezifikationen fertigen?
Ja, wir fertigen Sondergestänge exakt nach Ihrer Zeichnung, mit Ihren Achsmaß-Spezifikationen, Rohrabmessungen, Gelenkkopf-Serien und den gewünschten Oberflächenausführungen.
Haben Sie Standard-Koppelstangen in Lagergrößen?+
Ja. Die LCR-Familie umfasst 352 Standardgrößen mit Längen von 4.25″–37.50″. Nutzen Sie das Kategorie-Regal zum Filtern der aktuellen Produkte oder senden Sie eine Zeichnung, wenn Ihre Geometrie außerhalb des Standardbereichs liegt.
Welche Laufbahn-Optionen gibt es für Koppelstangen-Gelenkköpfe?+
Das Standard-LCR-Programm umfasst Laufbahn-Optionen aus Stahl, Nylon, Bronze und PTFE. Wählen Sie je nach Last, Schmierung, Verschmutzung und Wartungsanforderungen.
Was ist in einer kompletten Koppelstangen-Baugruppe enthalten?
Rohr in der Länge zugeschnitten, zwei geschweißte Rohradapter (ein Rechts-, ein Linksgewinde), zwei Gelenkköpfe in Ihrer Serie und Ihrem Material sowie zwei Kontermuttern. Geben Sie Achsmaß, Gelenkkopf-Typ und Rohrmaterial an.
Warum Rechts- plus Linksgewinde mit gegenläufiger Richtung?
Sie erzeugen einen Spannschloss-Effekt: Durch Drehen des Rohrs wird die Baugruppe verlängert oder verkürzt, während beide Gelenkköpfe verbunden bleiben – so lassen sich Ausrichtung und Geometrie am Fahrzeug einstellen.
Welches Rohr für Koppelstangen in Offroad-Fahrwerken?
4130-Chromoly mit ausreichender Wandstärke für Schlagfestigkeit. DOM ist für leichtere Einsätze akzeptabel, kann aber bei schweren Stößen verbiegen.
Kann SYZ Koppelstangen nach meinen Spezifikationen bauen?
Ja. SYZ fertigt Sonder-Koppelstangen nach Ihrem Achsmaß, Rohrmaterial und -größe, Gelenkkopf-Serie, Gewinderichtung und Oberfläche. Senden Sie Maße oder eine Zeichnung für ein Angebot.
Was ist der Unterschied zwischen runden und sechskantigen Rohrkörpern?
Rund ist Standard und am leichtesten. Sechskant- oder Sechskantkörper-Adapter bieten Schraubenschlüssel-Flächen, damit Sie das Rohr beim Anziehen der Kontermuttern halten können – hilfreich für die Einstellung vor Ort.
Sollte ich Gelenkköpfe oder Kugelgelenke an einer Koppelstange verwenden?
Gelenkköpfe für größere Gelenkwinkel, Durchsteckmontage und stabilere geschweißte Gestänge. Kugelgelenke für kompakte Kugelbolzen-Gestänge und schnelles Lösen.
Engineering-Werkzeuge
Rechner für diese Produktfamilie
Prüfen Sie die Eingriffslänge bei belasteten Gewindeverbindungen.
Prüfen Sie Druckglieder auf Schlankheit und Knickrisiko.
Berechnen Sie Verstellweg und Gewindeeingriff.
Bewerten Sie die Fahrwerksgeometrie, bevor Sie die Gelenke des Gestänges wählen.
Übertragen Sie die Radlast in die Kraft, die jedes Gestänge aufnimmt.
