JSI-Stellschraubenserie (Zoll)
Zoll-JSI / JSXZöllige Maul-Maul-Stellglieder. Standard-Kohlenstoffstahl (JSI, verzinkt) oder hochwertiger Chromoly-Stahl (JSX) für Anwendungen mit hohen Lasten oder Vibrationen.
Stellglieder mit beidseitigem Außengewinde für Gelenkkopf-Gestänge
Stellschrauben für Gelenkköpfe (beidseitig Außengewinde)

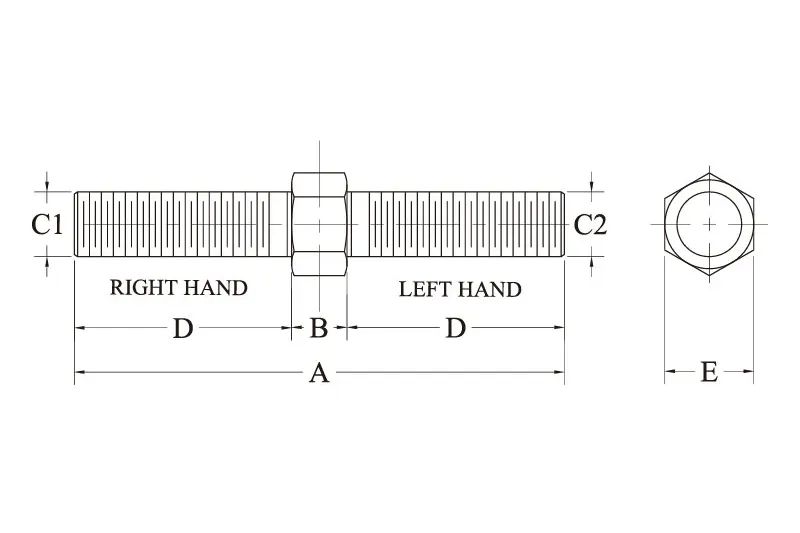

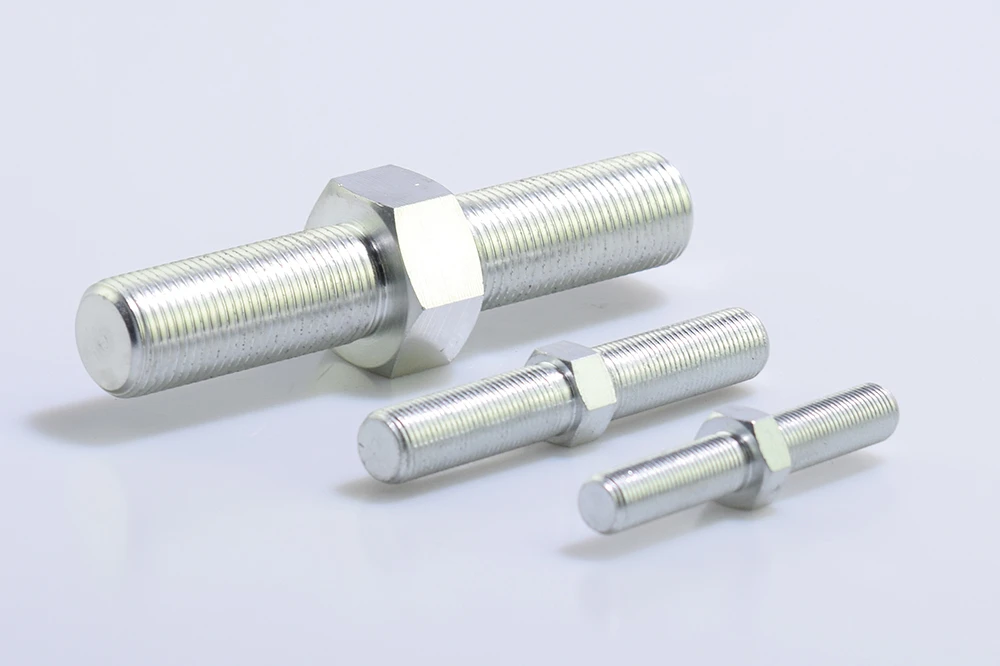

Kein Hubwerk zum Heben: Eine Stellschraube ist hier ein Stellglied mit beidseitigem Außengewinde, das zwei Gelenkköpfe mit Innengewinde verbindet. Drehen Sie den Körper, um die Gestängelänge einzustellen, während die Baugruppe eingebaut bleibt. SYZ bietet verzinkten Kohlenstoffstahl (JSI / JSI-M) und Chromoly-Stahl (JSX / JSX-M) an, zöllig 10-32 bis 1-12 und metrisch M5 bis M16, mit Rechts-/Linksgewinde-Optionen.
JSI / JSI-M
Zoll + metrisch
Kohlenstoffstahl / Chromoly
JSI / JSX Optionen
Rechts- und Linksgewinde
Verstellgewinde
30 + 6
Konfigurationen
ISO 9001:2015 zertifiziert
Direktbezug ab Werk
36 Standardgrößen
Zoll 10-32–1-12 · Metrisch M5–M16
Toleranzen auf OEM-Niveau
Übersicht
Was ist eine Stellschraube?
Eine Stellschraube ist ein Stellglied mit beidseitigem Außengewinde, mit dem sich die Länge eines Gelenkkopf-Gestänges feinjustieren lässt.
Mit einem Gelenkkopf mit Innengewinde, der auf jedes Außengewindeende geschraubt wird (und mit Kontermuttern gesichert ist), verlängert oder verkürzt das Drehen des Stellschraubenkörpers die Baugruppe – eine kompakte Alternative zu einem vollwertigen Spannschloss für präzise Vorspannung und Ausrichtung.
Spannschloss-Effekt:Durch die Kombination eines Endes mit Rechtsgewinde (RH) und eines Endes mit Linksgewinde (LH) bewegt das Drehen des mittleren Stellschraubenkörpers beide Enden gleichzeitig nach innen oder außen. Dies ermöglicht eine schnelle Längeneinstellung, während das Gestänge noch an der Maschine oder am Fahrzeug montiert ist.
Produktspezifikationen
Übersicht der Produktserien
Erhältlich in Kohlenstoffstahl und hochfestem Chromoly-Legierungsstahl, sowohl in Zoll- als auch in metrischen Standards.
JSI-M-Stellschraubenserie (metrisch)
Metrische JSI-M / JSX-MMetrische Maul-Maul-Stellglieder. Erhältlich in verzinktem Kohlenstoffstahl (JSI-M) oder hochfestem Chromoly (JSX-M) für europäische metrische Baugruppen.
Auswahl- und Dimensionierungsleitfaden
- • Zöllige Baugruppen:Wählen Sie JSI (Kohlenstoffstahl) oder JSX (Chromoly, höherfest).
- • Metrische Baugruppen:Wählen Sie JSI-M (Kohlenstoffstahl) oder JSX-M (Chromoly).
- • Gewinde und Kontermuttern:Passen Sie Gewindegröße und Gewinderichtung an Ihre Gelenkköpfe an. Fügen Sie immerKontermutternhinzu, um die Einstellungen sicher gegen Vibrationen zu sichern.
Gestängeaufbau
Wählen Sie das richtige Gestänge-Stellglied
Diese Seite behandelt die Maul-Maul-Stellschraube. Den vollständigen Vergleich mit Spannschlössern und Rohradaptern finden Sie auf derSeite zu Spannschlössern und Sechskantstangen-Stellgliedern.
Stellschraube: beidseitig Außengewinde
Gelenkköpfe mit InnengewindeGelenkköpfewerden auf beide freiliegenden Enden geschraubt. Verwenden Sie es, wenn kompakte Längeneinstellung und Zugang zum zentralen Körper wichtig sind.
Benötigen Sie eine Ausführung mit beidseitigem Innengewinde?
Verwenden Sie dieFamilie der Spannschlösser / Sechskantstangen-Stellgliederwenn Gelenkköpfe mit Außengewinde in einen Hohlkörper eingeschraubt werden müssen, oder dieFamilie der Rohradapterwenn das Stellglied in konstruktives Rohr eingeschweißt wird.
Anwendungen
Wo Stellschrauben eingesetzt werden
Präzise Feinjustierung der Länge für hochbelastete Gestängesysteme.
Ausrichtung & Vorspannung
Feineinstellung von Stabilisatorgestängen, Gestängen landwirtschaftlicher Anbaugeräte und Stellgestängen, bei denen die Geometrie kritisch ist.
Motorsport-Fahrwerk
Die Chromoly-JSX-Serie ist ideal für Fahrwerkseinstellglieder von Rennwagen, Spurstangen und verstellbare Querlenker.
Maschinensteuerungen
Abstimmung der Gestängelänge von Aktoren und Einstellung von Maschinengestängen in Förderanlagen und Verpackungsmaschinen.
FAQ
Häufige Fragen
Wofür wird eine Stellschraube verwendet?
Zum Einstellen der Länge eines Gelenkkopf-Gestänges: Schrauben Sie einen Gelenkkopf mit Innengewinde auf jedes Außengewindeende der Stellschraube, drehen Sie den zentralen Körper, um die Baugruppe zu verlängern oder zu verkürzen, und sichern Sie ihn mit Kontermuttern.
Stellschraube aus Kohlenstoffstahl oder Chromoly?
Wir bieten JSI/JSI-M aus Standard-Kohlenstoffstahl (verzinkt) für allgemeine industrielle Stellglieder oder JSX/JSX-M aus hochfestem Chromoly-Stahl für Fahrwerks- oder Lenkanwendungen mit höheren Lasten an.
Worin unterscheidet sich eine Stellschraube von einem Spannschloss?
Eine Stellschraube ist ein kompaktes Maul-Maul-Stellglied (Gelenkköpfe werden darauf geschraubt); ein Spannschloss ist ein Hohlkörper mit beidseitigem Innengewinde (Gelenkköpfe werden hineingeschraubt). Beide verwenden gegenläufige Rechts- und Linksgewinde für Einstellungen am Fahrzeug.
Sind Stellschrauben in Zoll und metrisch erhältlich?
Ja. Der zöllige JSI deckt 10-32 bis 1-12 in 30 Standardgrößen ab, während der metrische JSI-M M5×0.8 bis M16×2.0 in 6 Größen umfasst.
Brauche ich Kontermuttern bei einer Stellschraube?
Ja. Kontermuttern sind auf beiden Enden erforderlich, um die Gelenkköpfe gegen den Stellschraubenkörper zu sichern. Ohne sie lösen sich die Gewinde durch Vibration, was die Gestängelänge verändert und das Gelenk schwächt.
