Spannschlösser mit Sechskantstange, beidseitig Innengewinde, für einstellbare Anlenkungen
Spannschlösser und Sechskant-Stellglieder für Gelenkköpfe

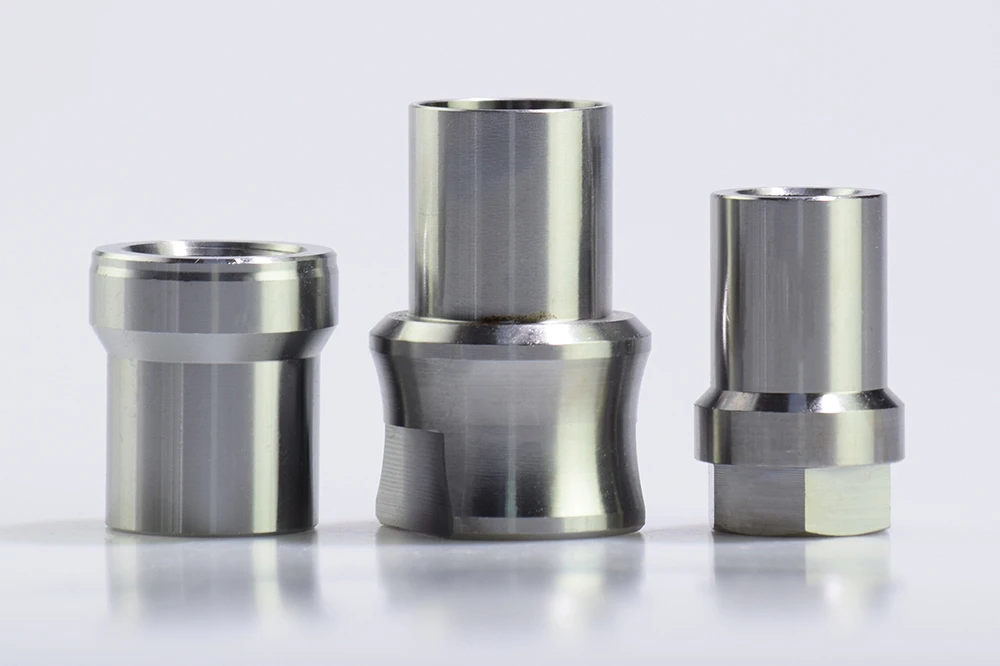

Ein Spannschloss ist der schnellste Weg zu einer einstellbaren Anlenkung: Schrauben Sie an jedem Ende einen Gelenkkopf ein und drehen Sie die Sechskantstange, um die Länge einzustellen. SYZ-Spannschlösser mit beidseitigem Innengewinde decken Gewinde von 10-32 bis 3/4-16 in 161 Ausführungen und mehreren Längen ab – mit RH-/LH-Enden für die Einstellung im eingebauten Zustand und Schraubenschlüssel-Flächen für leichtes Anziehen. Für Gelenkkopf-Gewinde ab 7/8″ verwenden Sie Rohradapter aus Chromoly-Rohr.
Übersicht

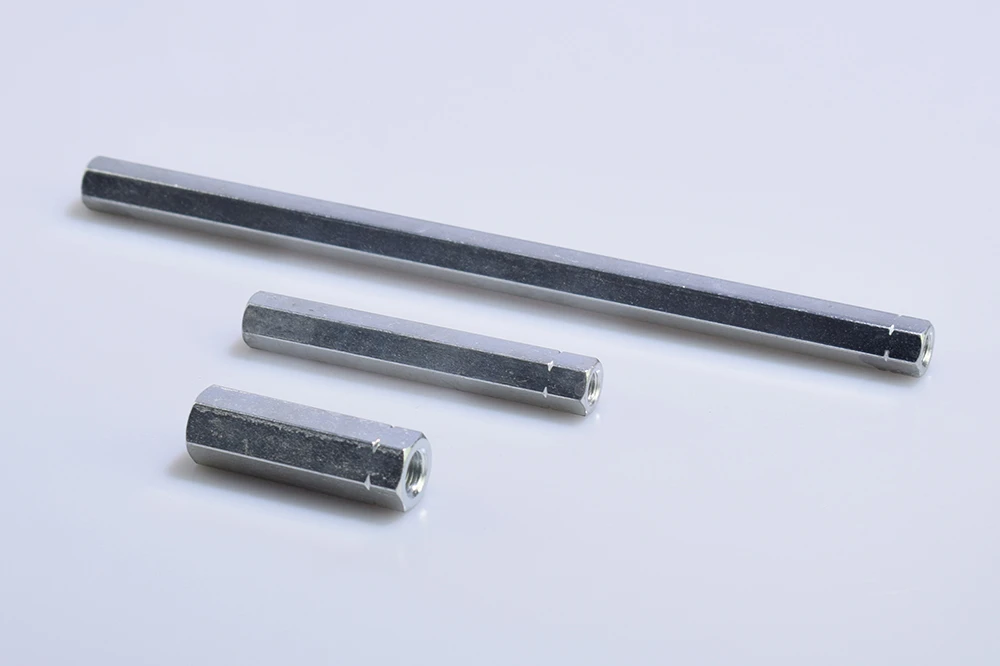

Was ist ein Spannschloss mit Sechskantstange?
Produktangebot
Serie
| Serie | Typ | Gewinde / Abmessungen | Hinweis |
|---|---|---|---|
| Spannschloss mit Sechskantstange | Innengewinde beidseitig | Gewinde 10-32 bis 3/4-16, mehrere Längen | 161 Ausführungen; für Gelenkköpfe & Gabelköpfe |
161 veröffentlichte Ausführungen
Gewinde-, Sechskant- & Längenmatrix der Spannschlösser
Wählen Sie zuerst das passende Gelenkkopf-Gewinde und bestätigen Sie dann die verfügbare Körperlänge und den Sechskant. Jede Zeile verlinkt in die veröffentlichte Maßtabelle; exakte Teilenummern, Gewindelängen und Verstellbereiche finden Sie auf der Spezifikationsseite.
| Innengewinde | Sechskant über Flächen | Körperlängenbereich | SKU-Anzahl | Typische Gelenkkopf-Bohrung |
|---|---|---|---|---|
| 10-32 | 0.375″ | 2″–17.75″ | 22 | Typischer Gelenkkopf mit 3/16″ Bohrung und 10-32 Außengewinde |
| 1/4-28 | 0.438″ | 3″–24″ | 22 | Typischer Gelenkkopf mit 1/4″ Bohrung und 1/4-28 Außengewinde |
| 5/16-24 | 0.5″ | 3″–24″ | 25 | Typischer Gelenkkopf mit 5/16″ Bohrung und 5/16-24 Außengewinde |
| 3/8-24 | 0.563″ | 3″–24″ | 22 | Typischer Gelenkkopf mit 3/8″ Bohrung und 3/8-24 Außengewinde |
| 7/16-20 | 0.688″ | 3″–4″ | 2 | Typischer Gelenkkopf mit 7/16″ Bohrung und 7/16-20 Außengewinde |
| 1/2-20 | 0.75″ | 2.5″–23″ | 22 | Typischer Gelenkkopf mit 1/2″ Bohrung und 1/2-20 Außengewinde |
| 5/8-18 | 0.875″ | 4″–26″ | 23 | Typischer Gelenkkopf mit 5/8″ Bohrung und 5/8-18 Außengewinde |
| 3/4-16 | 1″ | 4″–26″ | 23 | Typischer Gelenkkopf mit 3/4″ Bohrung und 3/4-16 Außengewinde |
Alle aktuell gelisteten Teile bestehen aus Baustahl mit silberfarbener Verzinkung. Metrische Gewinde, spezielle Sechskantgrößen und Sonderlängen werden separat angeboten; das Standardprogramm mit 161 Positionen ist zöllig UNF.
Ingenieursleitfaden
Auswahlleitfaden
Industrielle Anwendungen
Anwendungen
Einstellbare Fahrwerks- und Lenkanlenkungen, Stellgestänge, Spann- und Ausrichtbaugruppen sowie jede Gelenkkopf-Anlenkung, die eine wiederholbare Längeneinstellung erfordert.
Technischer Leitfaden
Wie ein Spannschloss mit Sechskantstange funktioniert – und welches Stellglied Sie wählen
Der Trick des Spannschlosses sind gegenläufige Gewinde: ein Ende RH, das andere LH. Schrauben Sie an jedem Ende einen Gelenkkopf mit Außengewinde ein – beim Drehen des Sechskantkörpers werden beide Enden gleichzeitig hineingezogen (oder hinausgedrückt) – so ändern Sie die Einbaulänge, ohne ein Ende zu lösen. Die Sechskantform bietet Schraubenschlüssel-Flächen zum Drehen und Festhalten beim Sichern.
Saubere Einstellung:
- Schrauben Sie an jedem Ende einen Gelenkkopf ein (RH-Ende ↔ RH-Gelenkkopf, LH-Ende ↔ LH-Gelenkkopf).
- Drehen Sie den Körper auf die gewünschte Länge und achten Sie auf vollständigen Gewindeeingriff an beiden Enden.
- Sichern Sie jeden Gelenkkopf mit einer Kontermutter am Spannschlosskörper.
Mit 161 Ausführungen für Gewinde von 10-32 bis 3/4-16 und mehreren Längen gilt: Stimmen Sie das Innengewinde (und dessen Hand) auf Ihre Gelenkköpfe ab und wählen Sie eine Länge, die Ihren Verstellbereich mit Gewinde-Reserve abdeckt.
Technisches Detail
Gewindeeingriff, Kontrollöffnungen & sichere Einstellung
Das versteckte Risiko jeder Spannschloss-Anlenkung ist das Auslaufen des Gewindes: Stellen Sie zu lang ein, schrauben sich die Gelenkköpfe hinaus, bis nur noch wenige Gewindegänge halten – ein Defekt, der nur auf sein Eintreten wartet. Zwei Sicherheitsvorkehrungen:
- Mindesteingriff – lassen Sie jeden Gelenkkopf mindestens um seinen Gewindedurchmesser eingeschraubt (bei sicherheitskritischen Anlenkungen mehr). Nahe am Limit wechseln Sie auf einen längeren Spannschlosskörper, nicht auf mehr Gewindeauslauf.
- Kontrollöffnung – manche Konstrukteure bohren ein kleines Sichtloch in den Körper, damit das Gewindeende sichtbar ist; ist Gewinde durch das Loch zu sehen, ist der Eingriff ausreichend. Fehlt diese Möglichkeit, markieren Sie an den Gelenkköpfen das sichere Mindest-Einschraubtief vor der Endeinstellung.
Fehlerbilder:
| Symptom | Ursache | Vorbeugung |
|---|---|---|
| Anlenkung verlängert / lockert sich im Betrieb | Keine Kontermuttern; Vibration | Beide Enden mit Kontermutter am Körper sichern; nach der Einfahrphase nachkontrollieren |
| Gelenkkopf zieht unter Last heraus | Zu geringer Gewindeeingriff | Mindestens ~1× Gewindedurchmesser Eingriff beibehalten; Körperlänge für den Bereich bemessen |
| Am Fahrzeug nicht einstellbar | Runder Körper, kein Halt | Sechskantstange bietet Schlüsselflächen – Körper beim Drehen festhalten |
| Verdrehte Gewinde / vermischte Hände | RH/LH vertauscht | RH-Gelenkkopf auf RH-Ende, LH auf LH; vor der Montage prüfen |
FAQ
Häufige Fragen
Wozu dient ein Spannschloss?
Warum beidseitig Innengewinde mit RH/LH?
Welche Gewindegrößen sind erhältlich?
Spannschloss oder Jack Screw?
Sind das Spannschlösser für Drahtseile?
Brauche ich Kontermuttern?
