Kompakte Kugelbolzen-Gelenke für Steuerungsgestänge

Kleine Kugelgelenke

Finden Sie kompakte Kugelbolzen-Gelenke für leichte Steuer- und Positioniergestänge, einschließlich CS DIN 71802 Winkel-Kugelgelenke, AIM axiale Bal

Angebot anfordern5 Serien vergleichen
5 Serien
CS / AIM / ES / QD / QI
DIN 71802
Winkel-Kugelgelenk
GN 71802.1
Axiales Äquivalent
Schnellverschluss
QD-/QI-Optionen
SYZ small ball joints all series including CS AIM ES QD QI
ISO 9001:2015 zertifiziert
Direktfabrik-Preise
25 Tage Standardproduktion
Muster in 20 Tagen
OEM/ODM & Sondergrößen

Definition

Was sind kleine Kugelgelenke?

Kleine Kugelgelenke sind kleinere, leichtere Artikulationsgestängegelenke, verschieden von Gelenkköpfen. Gelenkköpfe nutzen ein Gelenklager in einem GewindegehäuseKugelbolzen in einer Pfanne — einfacher und kompakter, für Steuer- und Positioniergestänge mit geringer bis mäßiger Last. Das sind leichte Industrie-/E

Hinweis zum Einsatz: Das sind leichte Steuerungsgestänggelenke. Für Struktur- oder Fahrwerkslasten bestätigen Sie die erforderliche Tragfähigkeit und ziehen Sie einen Ro

Auswahlkontext

Kugelgelenk vs. Gelenkkopf-Gestänge

Wählen Sie das kleinste Gelenk, das Bewegungs- und Lastanforderung erfüllt; ein kompaktes Kugelgelenk ist kein Ersatz für einen bemessenen Ro

AnforderungKleines KugelgelenkGelenkkopf / Heim Joint
Typische BauweiseKugelbolzen in einer Pfanne gehaltenGelenklager in einem Gewindegehäuse
Beste PassungKompakte Steuerung, Pedal-, Gas- und AktuatorgestängeVerstellbare Lenker und höher belastete Artikulationsbaugruppen
ServiceprioritätKompaktes Paket, Schnellverschluss oder versiegelte HaltungTragfähigkeit, Gewindeverstellung und dokumentierte Schrägstellung
DesignprüfungKugeldurchmesser, Bolzengewinde, Pfannenhaltung und Auszieh-/LastdatenBohrung, Gewinde, statische/dynamische Last, Schrägstellung und Sicherheitsfaktor

Baugruppe bauen

Aufbau eines Kugelgelenk-Gestänges

1. Bewegung definieren

Den erforderlichen Winkel, Hub, Entriegelungszugang festlegen und ob das Gelenk gewinkelt, axial, mit Tülle oder Schnellverschluss ist.

2. Schnittstellen abgleichen

Kugeldurchmesser, Gewindegröße und -steigung, Bolzenlänge, Pfannenhaltung und die Gegenstangen- oder Gabelkopfgeometrie bestätigen.

3. Lastpfad validieren

Statische Last, Auszieh- oder Bruchlast, Vibration und Umgebung prüfen. Zu einem bemessenen Gelenkkopf oder konstruierten Fahrwerksgelenk aufrüsten

Serieübersicht

Kleine-Kugelgelenk-Serienübersicht

DIN-71802-Winkel-Kugelgelenke, axiale Kugelgelenke, Tüllen-Kugelgelenke und zwei Schnellverschluss-Kugelgelenk-Layouts vergleichen

CS-Serie · Metrisches Winkel-Kugelgelenk

CS-Serie DIN 71802 Winkel-Kugelgelenk

CS-Serien-DIN-71802-Winkel-Kugelgelenke nutzen einen 90-Grad-Kugelbolzen und kompakte Pfannenhousing, um bewegte Gestängteile zu verbinden und zu führen

  • Pfanne: Baustahl, Zugfestigkeitsklasse 5, verzinkt und farblos passiviert.
  • Kugel: gehärteter Stahl mit geschmierter Kugelsitzfläche; Edelstahlversionen verfügbar.
  • Die 90-Grad-Konstruktion hilft, zusätzliche Halter oder Hebel zu eliminieren, bei gleichzeitiger Zug- und Druckfestigkeit.
DIN-71802-Winkel-Kugelgelenk nach Spezifikation wählen

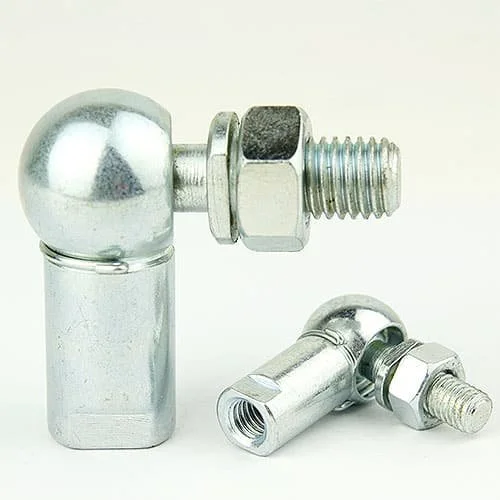

DIN 71802 angled ball joint with threaded ball stud
DIN 71802 ball joint side view
Black DIN 71802 small ball joint option

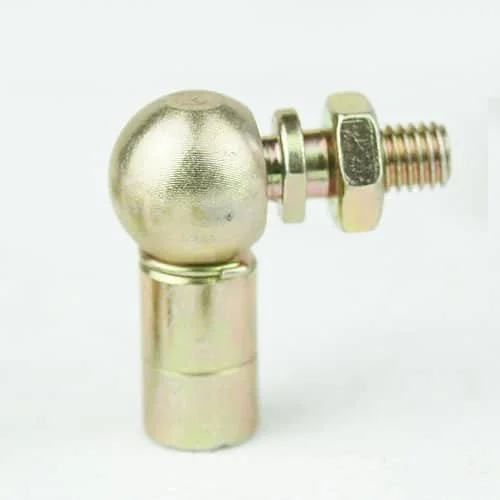

Yellow zinc DIN 71802 small ball joint

Spezifikationsgrößentabelle

Bearbeiten
TeilenummerGewinde d1Gewinde d2Kugeldurchm. d1L +0.3 -0.3L1 +0.3 -0.3l1 +0.3 -0.3l2 +0.3 -0.3Da°APPROX. GEWICHT (g)
CSM5M5X0.8M5X0.882210.210.2983615.2
CSM6M6X1.0M6X1.0102511.512.511103625.2
CSM8M8X1.25M8X1.25133014.016.513133653.1
CSM10M10X1.5M10X1.5163515.520.0161636103.8
CSM12M12X1.75M12X1.75163515.520.0161636103.8
CSM14M14X1.5M14X1.5224521.528.0221936220.9
CSM14x2.0M14X2.0M14X2.0224521.528.0221936220.9
CSM16M16X1.75M16X1.75224521.528.0221936220.9
CS DIN 71802 angled ball joint technical drawing
AIM-Serie · Metrisches axiales Kugelgelenk

AIM-Serie Axiales Kugelgelenk, entspricht GN 71802.1

AIM-axiale Kugelgelenke sind kompakte metrische Kugel-Pfannen-Gelenke für Zug-Druck-Kraftübertragung entlang der Achse der Verbindungsstange

  • Optimiert für axialen Krafttransfer mit minimalem Leistungsverlust durch die Kugelbolzen-Mittellinie.
  • Der Kugelbolzen schwenkt innerhalb eines definierten Konuswinkels und erlaubt 360-Grad-Rotation in der Pfanne.
  • Baustahlpfanne und gehärtete geschmierte Kugel sind Standard; Edelstahlmaterialoptionen verfügbar.
Axiales Kugelgelenk nach Spezifikation wählen
AIM axial ball joint product overview
Axial ball and socket joint close-up

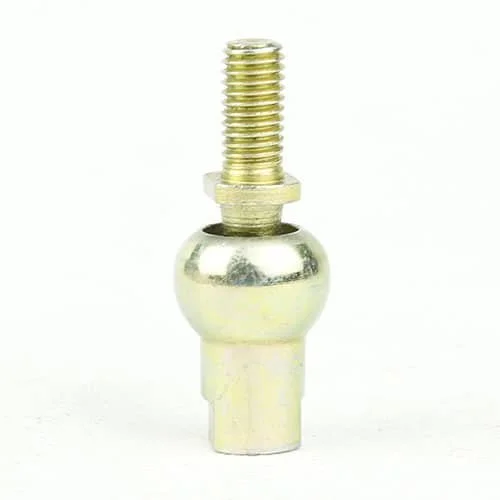

Axial joint DIN 71802 style
Axial ball joint DIN 71802 equivalent

Spezifikationsgrößentabelle

Bearbeiten
TeilenummerKugel d1Gewinde d2a +/-0.3d3 +/-0.5d4 +/-0.5e min.l2 +/-0.3l3 +/-0.3SW h14Ausziehkraft F (N)
AIM58M522812.810.210.29730
AIM610M6251014.811.512.511840
AIM813M8301319.31416.5131160
AIM1016M1035162415.520161380
AIM1216M1235162415.520161380
AIM14*1.519M14*1.545223021.5282016100
AIM1419M1445223021.5282016100
AIM1619M1645223021.5282016100
AIM axial ball joint technical drawing
ES-Serie · Zoll-Tüllen-Kugelgelenk

ES-Serie Tüllen-Kugelgelenk

ES-Serien-Tüllen-Kugelgelenke sind um die Kugel vernietet für Metall-Metall-Kontakt mit kontrolliertem Spiel. Eine Gummibille

  • Die Gummibille verbessert Abdichtung, Fetthaltung und Schwingungsdämpfung.
  • Kugelbolzen und Körper aus Baustahl mit Verzinkung für Korrosionsschutz.
  • Rechts- und linksgewindige Optionen unterstützen OEM- und Ersatzgestängeprogramme.
Tüllen-Kugelgelenk nach Spezifikation wählen
Grommet style ball joint for lawn mower steering linkage

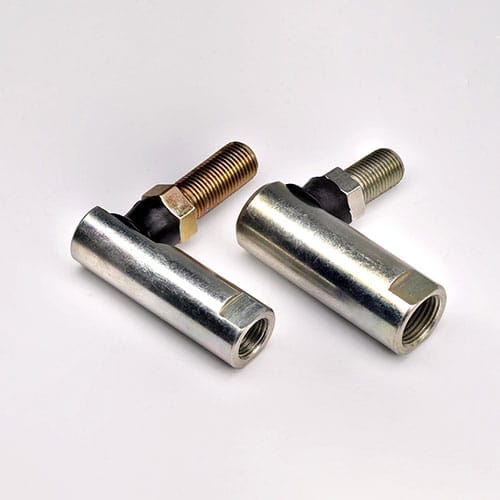

Linkage ball joint with anti-dust rubber boot
Threaded grommet style ball joint
Lawn tractor steering ball joint

Spezifikationsgrößentabelle

Bearbeiten
TEILENUMMERMM1LGFPNC
ES18710-32-2B10-32-2A0.3750.4380.4380.4380.8751.063
ES2501/4-28-2B1/4-28-2A0.4380.5630.4690.5000.9691.219
ES3125/16-24-2B5/16-24-2A0.5000.6880.5310.5631.1251.406
ES3753/8-24-2B3/8-24-2A0.6250.8750.6880.7501.3751.688
ES4387/16-20-2B7/16-20-2A0.7501.1250.8751.0001.9382.375
ES5001/2-20-2B1/2-20-2A0.7501.1250.8751.0001.9382.375
ES6255/8-18-2B5/8-18-2A0.8751.1251.0001.0002.0632.578
ES grommet style ball joint technical drawing
QD-Serie · Zoll-Schnellverschluss-Kugelgelenk

QD-Serie Schnellverschluss-Kugelgelenk – Innere Feder

QD-Schnellverschluss-Kugelgelenke, auch Quick-Release-Kugelgelenke genannt, sind für Gestänge konzipiert, bei denen das Gehäuse gelöst werden mus

  • Innerer Feder-Schnellverschlussmechanismus für schnelles werkzeugfreies Lösen.
  • Kugelbolzen, Körper und Hülse nutzen verzinkten Baustahl für Korrosionsschutz.
  • Edelstahlfeder ist Standard; Edelstahl- und Aluminiummaterialoptionen lieferbar.
Schnellverschluss-Kugelgelenk nach Spezifikation wählen

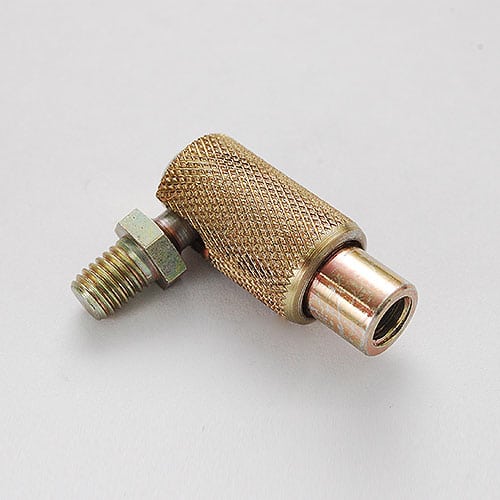

1045 quick release ball joint
Custom quick release ball joint

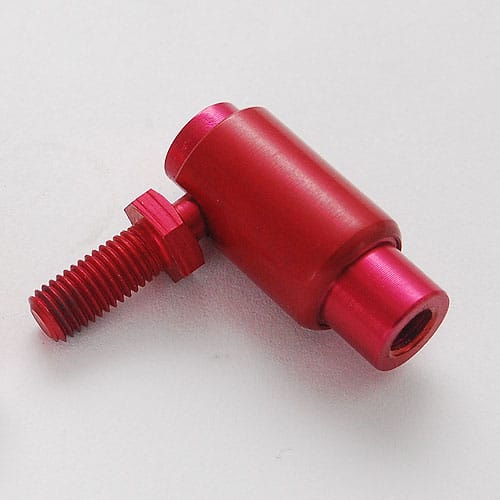

Aluminum quick release ball joint option
QD quick release ball joint

Spezifikationsgrößentabelle

Bearbeiten
TEILENUMMERD1D2ACFGJLMNP
QD18710-32-2B10-32-2A0.1250.0630.4380.4380.3130.4381.0940.9060.438
QD2501/4-28-2B1/4-28-2A0.1250.0630.4690.5620.3750.5621.2500.9690.531
QD3155/16-24-2B5/16-24-2A0.1560.0940.5310.6870.4370.6251.4531.1250.605
QD3753/8-24-2B3/8-24-2A0.1870.0940.6870.8750.5000.7501.7501.3750.812
QD5001/2-20-2B1/2-20-2A0.2500.0940.8751.1250.6251.0002.5302.0301.000
QD quick disconnect ball joint technical drawing
QI-Serie · Zoll-Quick-Release-Kugelgelenk

QI-Serie Schnellverschluss-Kugelgelenk – Äußere Feder

QI-Serien-Schnellverschluss-Kugelgelenke nutzen ein äußeres Feder-Schnellverschlusslayout für kompakte Zoll-Gestängesysteme, die folgendes benötigen

  • Äußeres Feder-Schnellverschlussdesign für kompakten Gestängezugang.
  • Verzinkter Baustahl-Kugelbolzen, Körper und Hülse mit Edelstahlfeder.
  • Edelstahl- und Aluminiummaterialien sind für anwendungsspezifische Programme verfügbar.
Quick-Release-Kugelgelenk nach Spezifikation wählen

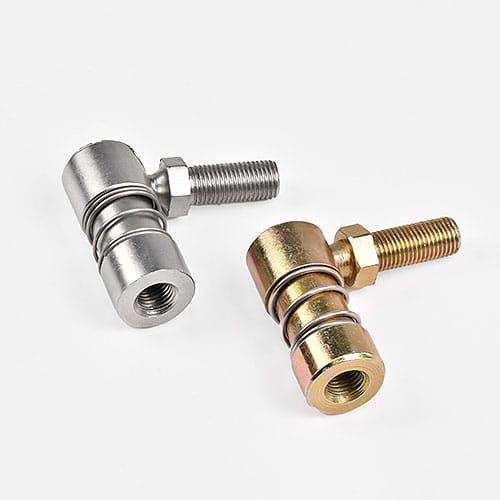

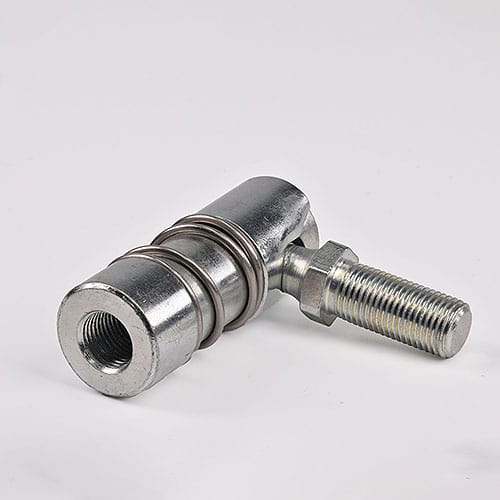

Quick disconnect ball joint
QI series small ball joint

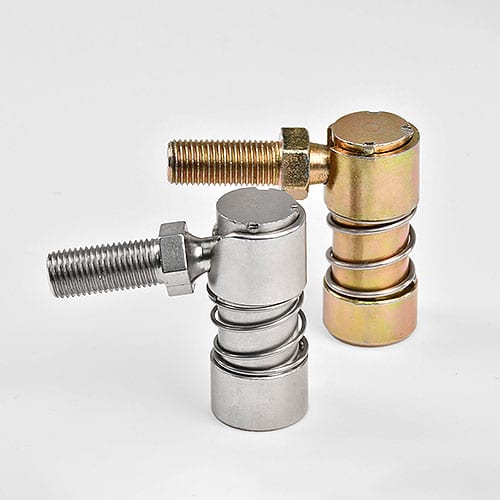

Inch size quick disconnect ball joints
Quick release ball joint inch size

Spezifikationsgrößentabelle

Bearbeiten
TEILENUMMERD1D2AFGJLMNP
QI18710-32-2B10-32-2A0.1250.4380.4380.3130.4381.0940.9060.438
QI2501/4-28-2B1/4-28-2A0.1250.4690.5620.3750.5621.2500.9690.531
QI3125/16-24-2B5/16-24-2A0.1560.5310.6870.4370.6251.4531.1250.605
QI3753/8-24-2B3/8-24-2A0.1870.6870.8750.5000.7501.7501.3750.812
QI5001/2-20-2B1/2-20-2A0.2500.8751.1250.6251.0002.5302.0301.000
QI quick disconnect ball joint technical drawing

Serien-Kurzreferenzmatrix

SerieProduktnameNorm / GeometrieHaltung / DichtungAm besten geeignet für
CSDIN-71802-Winkel-KugelgelenkMetrisch 90 Grad gewinkeltSicherungsklammer / optionale StaubschutzkappeKompaktes metrisches Steuerungsgestänge
AIMAxiales Kugelgelenk entspricht GN 71802.1Metrisch axial Zug-DruckPfannengehaltener axialer KugelbolzenDirekter axialer Krafttransfer
ESTüllen-KugelgelenkZoll vernietetGummibillendichtungRasen-, Garten- und Kleinmotor-Gestänge
QDSchnellverschluss-Kugelgelenk – innere FederZoll-SchnellverschlussFederbelastete FreigabeHäufig gewartetes Gestänge
QISchnellverschluss-Kugelgelenk – äußere FederZoll-Quick-ReleaseÄußere FederfreigabeKabel-, Pedal- und kompakte Quick-Release-Gestänge

Verwandte Komponenten

Kugelbolzen, Kugelpfannen und Gestänge-Hardware

SYZ kann das kleine Kugelgelenk selbst liefern oder die zugehörigen DIN-Kugelbolzen, DIN-Kugelpfannen und vollständige Gestänge-Hardware a

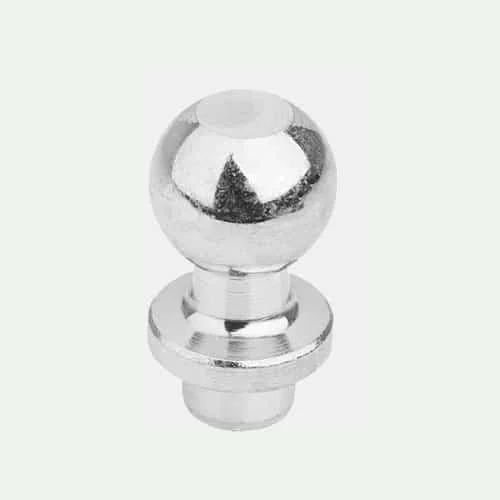

DIN 71803 ball stud for DIN 71802 angled ball jointDIN 71803 threaded ball stud

DIN-71803-Kugelbolzen

DIN-71803-Kugelbolzen werden üblicherweise mit DIN-71802-Winkel-Kugelgelenken und anderen kompakten Kugel-Pfannen-Baugruppen gepaart. Senden Sie die

Angebot anfordern

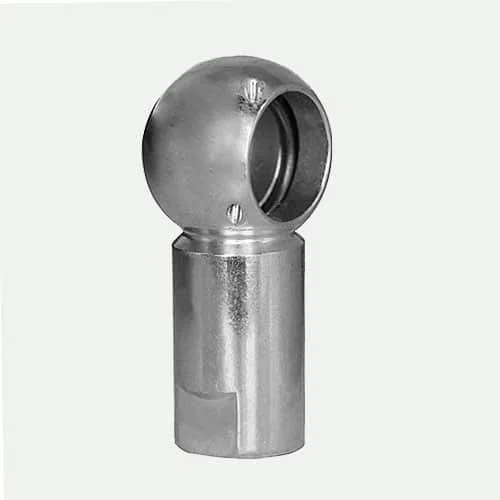

DIN 71805 ball socket with clipDIN 71805 carbon steel ball socket

DIN-71805-Kugelpfannen

DIN-71805-Kugelpfannen sind in Baustahl oder Edelstahl mit Sicherungsklammern für kompakte Gestängebaugruppen erhältlich. D

Angebot anfordern

Wie wählen

Nach Geometrie, Entriegelungsmethode und Umgebung wählen

Mit der Bewegungsrichtung und Serviceanforderung beginnen, dann Maße auf der dedizierten Spezifikationsseite bestätigen.

1. Geometrie zuerst

CS für 90-Grad-winkliges Gestänge verwenden. AIM, wenn die Last entlang der Stangenachse laufen muss. ES, QD oder QI, wenn Zoll-Ersatz

2. Servicezugang

QD und QI sind am besten, wo das Gestänge oft gelöst wird. ES ist ein vernietetes, versiegeltes Design für dauerhaftere Baugruppen. CS und

3. Umgebung und Werkstoff

Verzinkter Baustahl ist Standard. Gummibillen, Staubschutzkappen, Edelstahl- oder Aluminiumoptionen wählen, wenn Korrosion, S

Anwendungen

Hochleistungs-Kugelgelenk-Gestänge für vielfältige Anwendungen

Kleine Kugelgelenke werden überall eingesetzt, wo kompakte Artikulation, Schrägstellungskompensation und zuverlässige leichte bis mittlere Bewegungsübertra

Material Handling & General Linkages ball joint linkage application

Materialhandhabung & allgemeine Gestänge

Sanfte und präzise Bewegungsübertragung in Sortier-, Positionier- und Hubmechanismen auf automatisierten Produktionslinien und Logistik

Agricultural & Heavy Machinery ball joint linkage application

Landwirtschaft & Schwermaschinen

Flexible Verbindungspunkte für Anbaugerätesteuerungen, Hydraulikarmgestänge und Geräte unter Vibration und Außendienst.

Solar Energy Systems ball joint linkage application

Solaranlagen

Rotatorisches Tracking und Schrägstellungskompensation in Solarfeldern, wo Gestängebewegung und Wärmeausdehnung kontrolliert werden müss

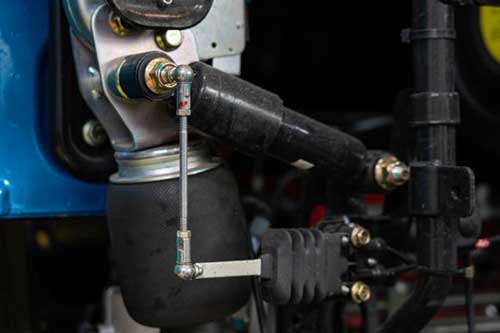

Automotive Pedal, Shift & Throttle Linkages ball joint linkage application

Automobil-Pedal-, Schalt- & Gasgestänge

Leichte Lenk-, Pedal- und Steuerungsgestänge, wo kompakte Kugelbolzen-Artikulation erforderlich ist; strukturelle Fahrwerksgelenke erfo

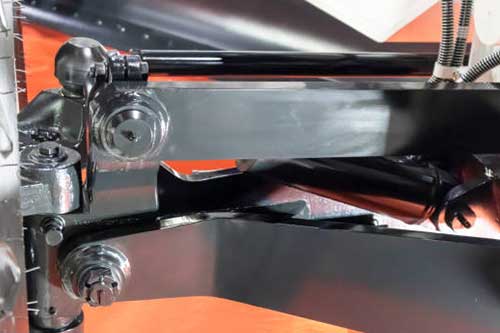

Hydraulic Damper Linkages ball joint linkage application

Hydraulikdämpfer-Gestänge

Sanfte Artikulation und zuverlässige Kraftübertragung unter dynamischer Bewegung in Dämpfer- und Steuerbaugruppen.

Garden Machinery & Lawn Equipment ball joint linkage application

Gartenmaschinen & Rasengeräte

Gasgestänge, Lenk- und Mähwerkshöhenverstellung für Rasenmäher, Freischneider und motorisierte Gartengeräte.

Fertigung

Wie SYZ kleine Kugelgelenke fertigt

Vom Kugelbolzenrohling bis zur Endmontage konzentriert sich der Prozess auf Festigkeit, Oberflächengüte, Korrosionsschutz und kontrollier

Forging or Bar-Cutting of Blanks for small ball joints
01

Schmieden oder Stabzuschnitt von Rohlingen

Kugelbolzen können warmgeschmiedet werden, um Gefügestruktur und Festigkeit zu verbessern, oder Stabmaterial für kleinere Serien geschnitten werden. Gehä

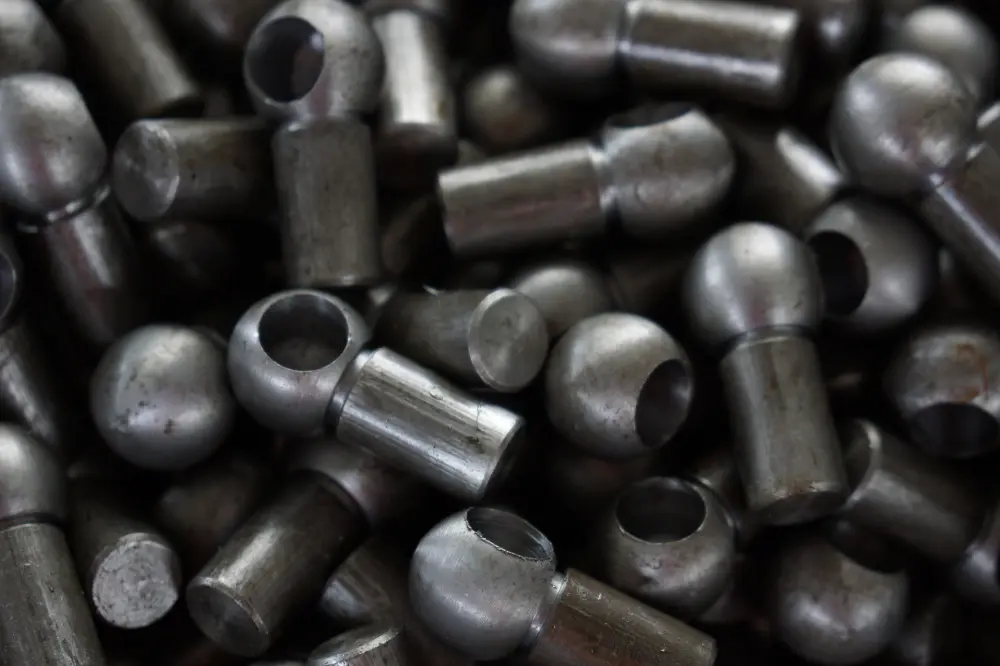

CNC Machining of Stud and Housing for small ball joints
02

CNC-Bearbeitung von Bolzen und Gehäuse

Präzisionsdrehen, Fräsen, Schleifen und Polieren erzeugen den sphärischen Kopf, den Gewindeschaft und die Pfannenmerkmale. Enge Toleran

Surface Treatment for small ball joints
03

Oberflächenbehandlung

Verzinkung, Schwarzoxid, Phosphatierung, Passivierung oder reibungsarme Beschichtungen können nach Korrosion, Reibung gewählt werden

Assembly of Ball Into Housing for small ball joints
04

Montage der Kugel im Gehäuse

Der polierte Kugelbolzen wird mit kontrolliertem Übermaß in die Pfanne eingesetzt, dann durch Presspassung, Vernieten oder Ve

Qualitätskontrolle & Prüfung

Prüfschritte für zuverlässige Kugelgelenk-Gestänge

Sechs Hauptprüfungen fassen die Freigabeentscheidung zusammen; zusätzliche Prüfungen sind verfügbar, wenn die Anwendung sie erfordert.

Raw material inspection for small ball joint quality control

Rohmaterial

Eingehende Stahl- und Edelstahlprüfungen vor der Bearbeitung.

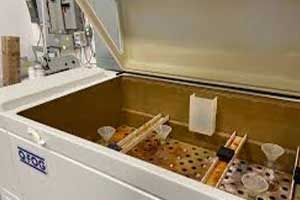

Salt spray test for small ball joint quality control

Salzsprühtest

Korrosionsbeständigkeitsbewertung für Verzinkung und Oberflächenbehandlungen.

Load-bearing capacity test for small ball joints

Tragfähigkeit

Lastleistungsverifikation für die spezifizierte Anwendung.

Ball stud break test for small ball joints

Kugelbolzenbruch

Bruchlastbewertung für schwere Betriebsbedingungen.

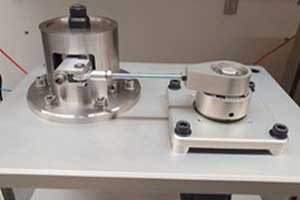

Oscillation angle test for small ball joints

Oszillationswinkel

Validierung des maximalen Bewegungswinkels gegen die gewählte Serie.

Dimensional measurement for small ball joints

Dimensionen

Maßprüfung zur Vermeidung von Montageausfällen.

Weitere Prüfungen für qualifizierte Programme verfügbar+

Wirbelstrom

Oberflächenriss- und Defekterkennung an kritischen Komponenten.

Haltbarkeit

Langzeit-Bewegungs- und Verschleißbewertung.

Schlamm & Wasser

Umweltexpositionsprüfungen für Außendienst.

Temperaturwechsel

Leistungsbewertung unter Temperaturänderungen.

Drehmoment

Schwenk- und Rotationskraftprüfungen für Kugelbolzenbewegung.

Erscheinungsbild

Visuelle Prüfung zum Aussortieren von Produkten mit Oberflächendefekten.

Komplettlösung

Anwendungskits & zugehörige Produkte

Über einzelne Kugelgelenke hinaus kann SYZ helfen, Pfannen, Bolzen, Stangen, Kabelenden, Verlängerungskits und anwendungsspezifische Gestänge zu paketieren

Double ball-joint linkage kit with compact ball joints

Doppel-Kugelgelenk-Gestängekit

Doppel-Kugelgelenk-Gestängebaugruppen, Bolzen und Hardwarekits für kompakte Bewegungssteuerungs-Builds.

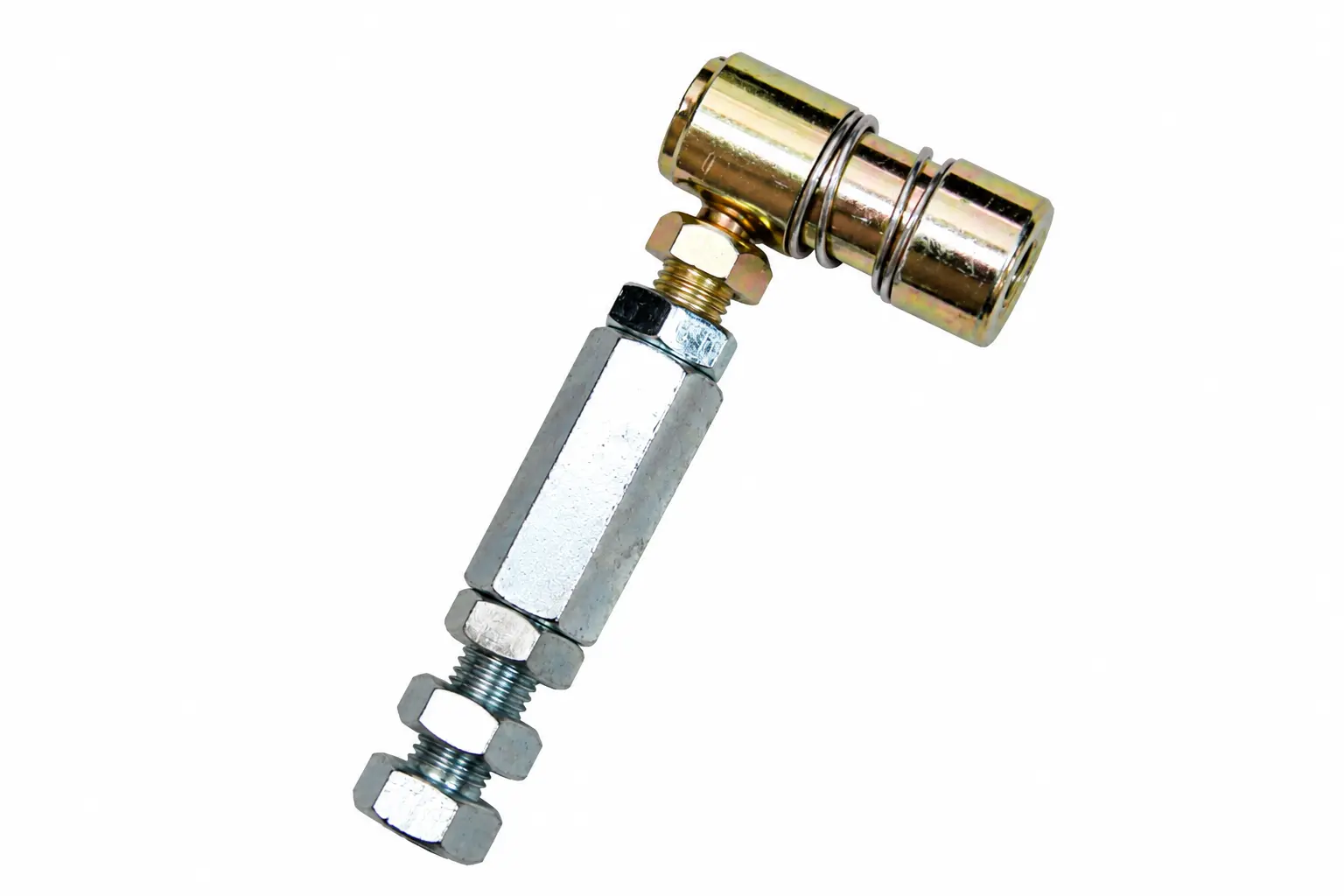

Ball Joint Linkage Extension Kit

Kugelgelenk-Gestänge-Verlängerungskit

Verlängerungsstangen, Pfannen und Kugelbolzen als abgestimmte Gestängepakete geliefert.

Ball Joint Throttle Linkage

Kugelgelenk-Gasgestänge

Gasgestänge-Pfannen, Winkel-Kugelgelenke, Bolzen und verwandte Hardware für Fahrzeug- und Kleinmotor-Steuerungen.

Shifter Cable Kit

Schaltseil-Kit

Kabelend-Hardware und Kugelgelenk-Gestängeoptionen für Schalt- und Steuerseil-Baugruppen.

Gestänge vervollständigen

Verwandte Gestänge-Hardware

Standard and custom linkage rod assemblies

Gestängetangen

LCR-Verbindungsstangen für verstellbare kleine-Kugelgelenk-Baugruppen.

 Zinc-plated jam nuts for rod ends

Gegenmuttern

Sperren die gewählte Gewindeposition in einem kompakten Steuerungsgestänge.

 Clevis rod ends for pinned connections

Gabelköpfe

Einen Gabelkopf verwenden, wenn eine Bolzgabelverbindung besser geeignet ist.

 Rod ends and heim joints group shot

Gelenkköpfe & Heim Joints

Upgrade, wenn die Baugruppe ein höher belastbares Gewinde-Sphärgelenk braucht.

 Industrial weld-on ball joint feature image

Industrielle Anschweiß-Kugelgelenke

Eine schwerere Anschweißlösung für Industriebaugruppen und Paneele.

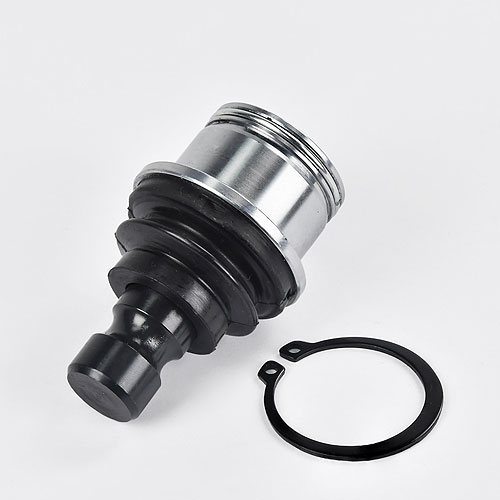

 Heavy-duty ATV UTV lower ball joint

Heavy-Duty ATV/UTV-Kugelgelenke

Eine dedizierte Fahrwerksoption, wenn die Last über ein kleines Steuerungsgelenk hinausgeht.

FAQ

Häufige Fragen zu kleinen Kugelgelenken

Wofür wird ein DIN-71802-Winkel-Kugelgelenk verwendet?+
Ein DIN-71802-Winkel-Kugelgelenk verbindet und führt bewegte Gestängteile, wo ein kompaktes 90-Grad-Kugelbolzengelenk gebraucht wird.
Was ist der Unterschied zwischen DIN-71802- und GN-71802.1-artigen axialen Kugelgelenken?+
DIN-71802-Winkel-Kugelgelenke nutzen ein 90-Grad-Kugelbolzenlayout. GN-71802.1-artige axiale Kugelgelenke übertragen Schieben und Ziehen
Kann SYZ DIN-71803-Kugelbolzen und DIN-71805-Kugelpfannen liefern?+
Ja. SYZ kann Kugelbolzen, Kugelpfannen, Pfannen mit Klammern und verwandte Gestänge-Hardware als separate Komponenten oder als P
Was ist der Unterschied zwischen QD- und QI-Schnellverschluss-Kugelgelenken?+
QD nutzt einen inneren Feder-Schnellverschlussmechanismus. QI nutzt ein äußeres Feder-Schnellverschlusslayout. Beide unterstützen werkzeugfreies Servi
Wann sollte ich ES-Tüllen-Kugelgelenke wählen?+
Wählen Sie ES, wenn das Gestänge von einer Gummibille profitiert für Staubschutz, Fethaltung und Schwingungsdämpfung, wie Ra
Sind Edelstahl- oder Aluminium-Kugelgelenkoptionen verfügbar?+
Ja. Verzinkter Baustahl ist bei vielen Serien Standard, während Edelstahl- und Aluminiumoptionen geprüft werden könn
Welche Informationen sollte ich für ein Angebot bereitstellen?+
Senden Sie Serie, Gewindegröße und -steigung, Kugeldurchmesser, Bolzenform, erforderliches Finish, Menge, Anwendungsumgebung, Zeichnun
Was sind MOQ und Lieferzeit für kleine Kugelgelenke?+
Muster können in etwa 20 Tagen geplant werden. Die Produktion dauert typischerweise 25 Tage und die übliche Produktions-MOQ beträgt 100–300 Stück pro Artikel;

Engineering-Tools

Rechner für diese Produktfamilie

Bolzen-Vorspannmoment-Rechner

Einkaufsführer

Kleine-Kugelgelenk-Führer

Kleine Kugelgelenke
Kompakte Kugelbolzen-Pfannen-Gelenke für leichte Steuer- und Positioniergestänge.

Direktfabrik

Angebot anfordern

Senden Sie Ihre Kugelgelenk-Serie und Mengenanforderungen. Wir antworten mit einem vollständigen Angebot innerhalb von 24 Stunden.

Wir antworten innerhalb von 24 Stunden · Direktfabrik · Kein Spam, niemals · Für dringende Anfragen, E-Mail[email protected] direkt

🍪
We Use Cookies
