Chromoly-Stahl
Motorsport4130-Chromoly-Gehäuse, wärmebehandelt für maximale Festigkeit und Ermüdungsfestigkeit. Ideal für Rennsportfahrwerke, Lenkung und Hochstoßlasten.
Sphärische Gelenkkopf-Lager direkt ab Werk — Zoll & metrisch
Gelenkköpfe &
Heim Joints
Ein Gelenkkopf — auch Heim Joint oder Rose Joint genannt — ist ein Gewinde-Gelenklager, das Zug-Druck-Lasten trägt und gleichzeitig Winkelversatz erlaubt. SYZ fertigt 22 Gelenkkopf-Serien mit über 530 Zoll- und metrischen Größen in 4130-Chromoly, Baustahl, 304-Edelstahl und 7075-T6-Aluminium.
22 Serien
Kern-Gelenkkopf-Serien
530+ Größen
Zoll & metrisch
1/8″ – 2″
Bohrungsbereich · M3–M50
2-/3-teilig
PTFE oder Metall-Metall
Materialzertifikate verfügbar
Von Muster bis Containerladung
Wärmebehandelt & chargengeprüft
FK · QA1 · Aurora Cross-Ref
Direktbezug ab Werk
Überblick
Was ist ein Gelenkkopf (Heim Joint)?
A Gelenkkopf ist ein mechanisches Gelenk am Ende von Stangen, Gestängen und Lenksystemen. Eine Kugel wird in ein Gehäuse gepresst, das entweder einen integralen Gewindeschaft (Außengewinde) oder eine Gewindebohrung (Innengewinde) trägt. Die Kugel schwenkt, um Winkelversatz auszugleichen, während die Last entlang der Stangenachse übertragen wird.
Wie ein Gelenkkopf tatsächlich funktioniert: Die Kugel schwenkt in der Gehäuselaufbahn, um Winkelversatz auszugleichen (der Gelenkkopf „kippt“), während Zug oder Druck entlang der Stangenachse übertragen wird. Zwei Faktoren bestimmen die Einsatzgrenzen: die Laufbahn/Liner (wie die Kugel gleitet: geschmiertes Metall, selbstschmierendes PTFE, Nylon oder Bronze) und die Gehäusegeometrie (wie weit er kippt, bevor der Schaft am Gehäuse anschlägt, also der Winkelversatz). Die meisten Ausfälle im Feld beruhen auf zu kleiner Lastauslegung, falschem Liner für die Umgebung oder Überschreiten des Winkelversatzes.
Terminologie-Synonyme
Man nennt es Gelenkkopf in technischen Spezifikationen, Heim Joint im allgemeinen nordamerikanischen Sprachgebrauch und Rose Joint im Vereinigten Königreich/Commonwealth. Alle bezeichnen dasselbe Bauteil.
Leistungsfaktoren
Die Bewegungsgrenzen werden bestimmt durch statische Radialtragfähigkeit, maximalen Winkelversatz, Liner-Typ (Reibung/Wartungsbedarf) und Gewindespezifikationen.
Grenzen & Bewegung
Laufbahnwerkstoff und Gehäusespiel definieren Lastgrenzen und Kippbereiche. Wählen Sie nach Umgebung: Staub, Feuchtigkeit und Bewegung.
Werkstofffamilien
Nach Werkstoff wählen
SYZ-Gelenkköpfe umfassen vier Kernwerkstofffamilien. Wählen Sie die Familie nach Ihrem Hauptkriterium und öffnen Sie die zugehörige Seite für Seriendetails.
| Werkstoff | Festigkeit / Lastreserve | Gewicht | Korrosionsbeständigkeit | Am besten für |
|---|---|---|---|---|
| Chromoly (4130) | Höchste | Moderat | Benötigt Beschichtung (Verzinkung/Schwarzoxid) | Offroad, Motorsport, 4-Link, hochbelastete Lenkung |
| Baustahl | Hoch | Moderat | Verzinkt | Industriemaschinen, Landwirtschaft, allgemeines Gestänge |
| Edelstahl (Gehäuse 304 / Kugel 440C) | Mittel-hoch | Moderat | Höchste | Marine, Reinigung, Lebensmittel, Chemie, Außenbereich |
| 7075-T6 Aluminium | Moderat (Gewicht zuerst) | Am niedrigsten | Eloxiert (moderat) | Rennsport, Robotik, UAV, gewichtskritisches Gestänge |
7075-Aluminium
Leicht7075-T6-Luftfahrt-Aluminiumgehäuse, farbig eloxiert. Reduziert das Gewicht auf 1/3 von Stahl für Rennsport, Robotik und UAV-Steuergestänge.
Baustahl
IndustrieWirtschaftliche bis schwerindustrielle Baustahlgehäuse. Ideal für allgemeines Gestänge, Landwirtschaft, Fördersysteme und Industriemaschinen.
Edelstahl
Washdown304-Edelstahlgehäuse mit 440C-Kugeln, plus Bronze-Laufbahnen und Sondervarianten. Gebaut für marine, foodgrade und Washdown-Umgebungen.
Chromoly (4130): Am besten für Hochstoß-, Shock- oder Hochzykluslasten (Lenkung, Rennsportfahrwerk), wo maximale Ermüdungslebensdauer gefordert ist.
Baustahl: Zuverlässige und wirtschaftliche Wahl für mittlere Lasten in allgemeinem Gestänge, Maschinen und Agrarmechanismen.
Edelstahl: Wesentliche Wahl für Korrosionsschutz in Marineumgebung, Foodgrade-Washdown und Chemieexposition.
7075-T6-Aluminium: Reduziert die ungefederte Masse für Rennsport, Drohnen und Robotik, wo Gewichtsreduktion der Bewegungsmasse entscheidend ist.
Serienverzeichnis
Gelenkkopf-Serie nach Werkstoff finden
29 Gelenkkopf-Serien sind einen Klick entfernt, inklusive der HCR-Hydraulikzylinder-Familie. Filtern Sie nach Werkstoff und öffnen Sie die Serienseite für Bohrung, Gewinde, Last, Liner und Cross-Referenz.
Chromoly · XM-/XF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Chromoly · JMX(-T)/JFX(-T)-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Chromoly · HJMX(-T)-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.

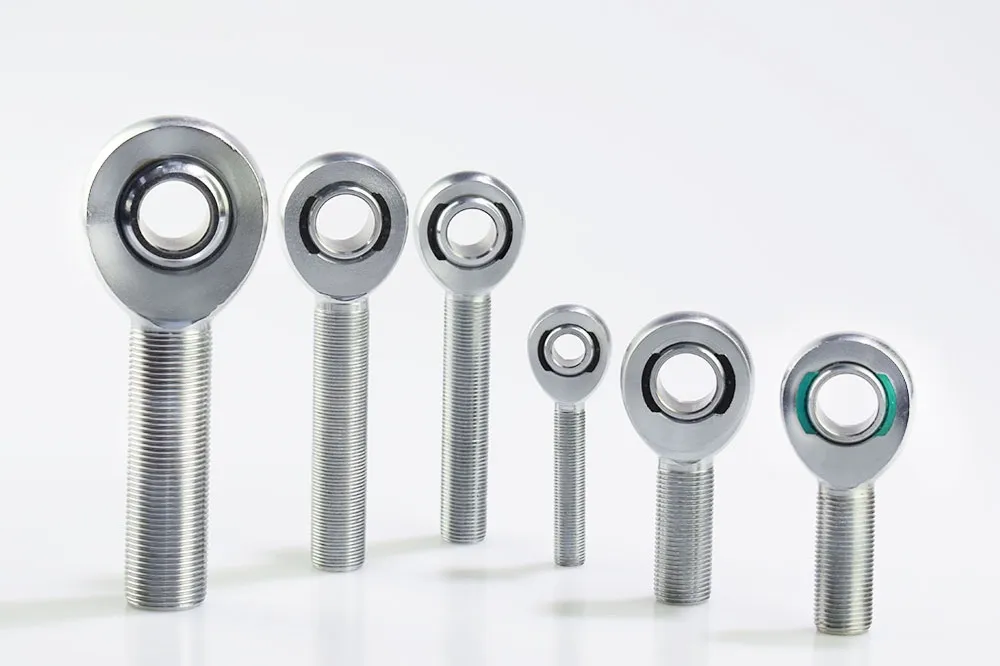

Chromoly · XM-C-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.

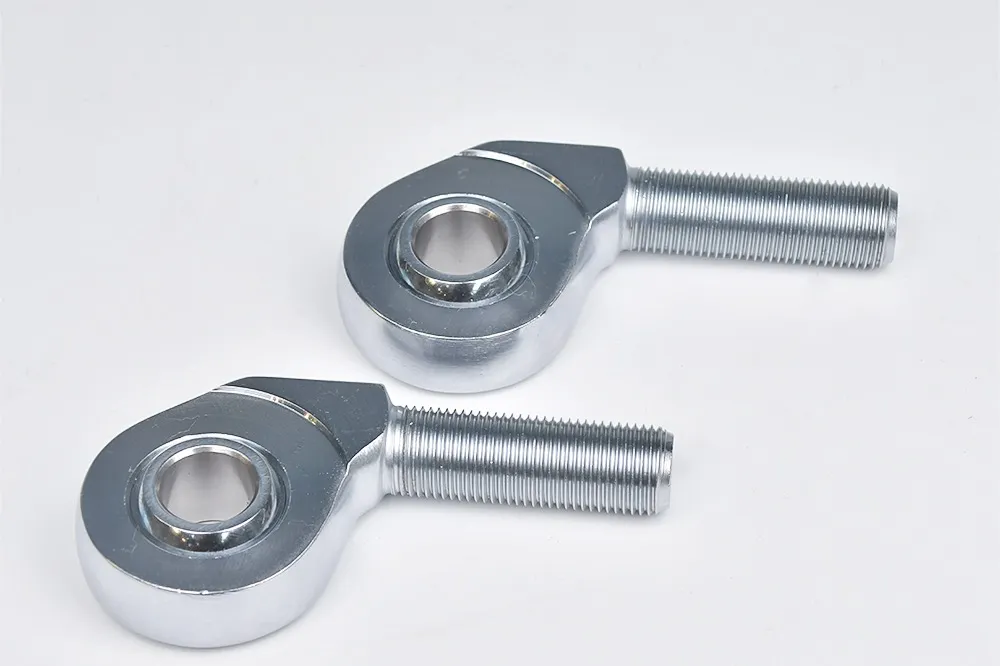

Chromoly · XM-JMX-OS-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.

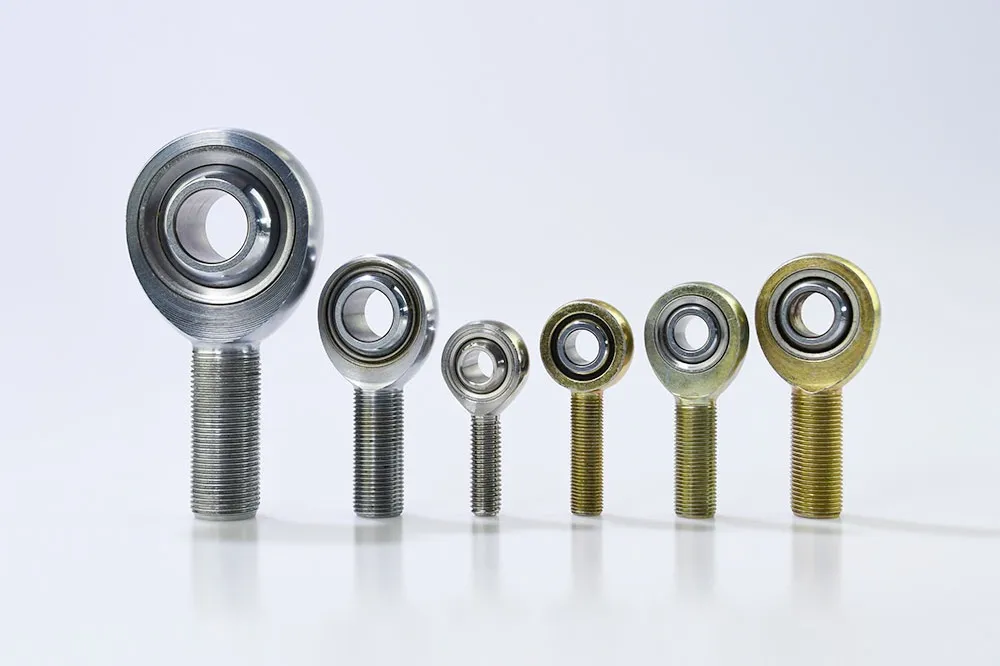

Chromoly · JMX-M/JFX-M-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Chromoly · MXM/MXF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Baustahl · CM-/CF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Baustahl · JM(-T)/JF(-T)-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Baustahl · EXM/EXF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.

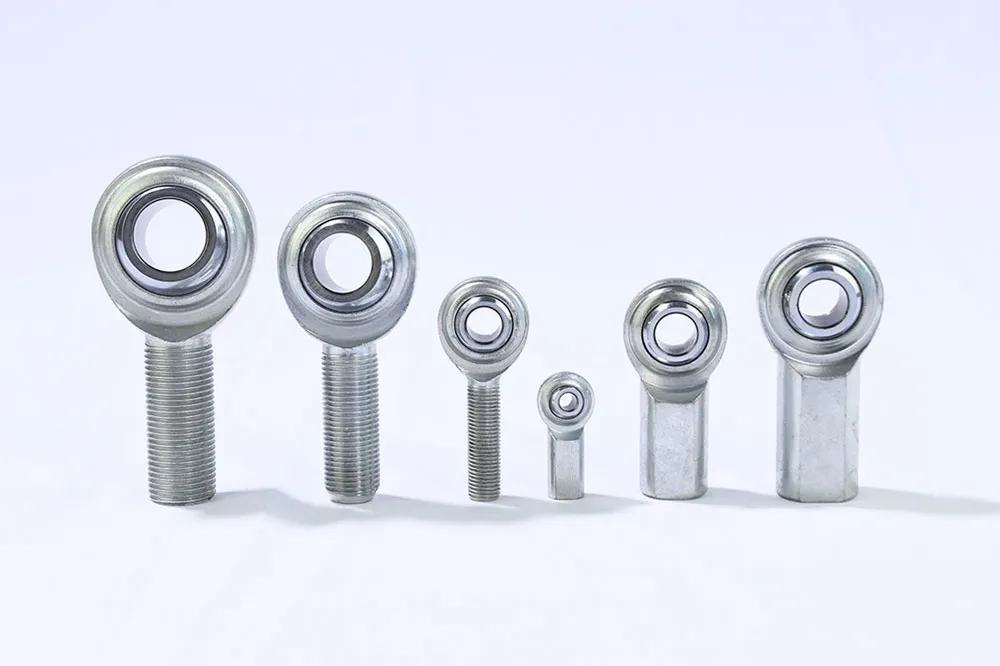

Baustahl · CM-M/CF-M-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Baustahl · JM-M/JF-M-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.

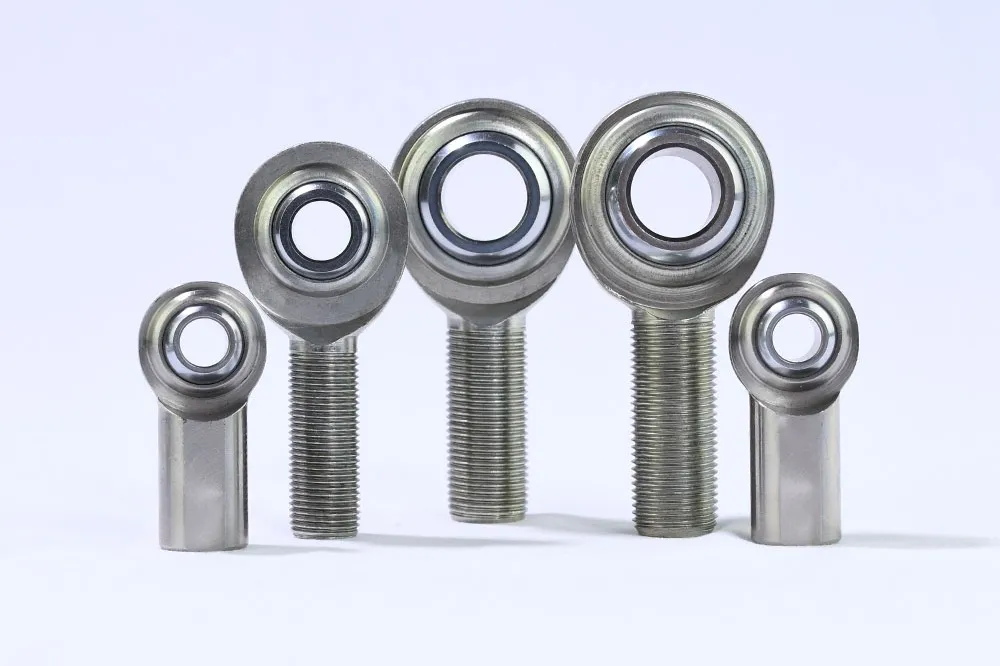

Edelstahl · SCM-T/SCF-T-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Edelstahl · SCM-MT/SCF-MT-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Spezial · PCM(-T)-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Spezial · PCYM-T/PCYF-T-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Spezial · VM/VF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Spezial · PM/PF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Spezial · MPM/MPF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.

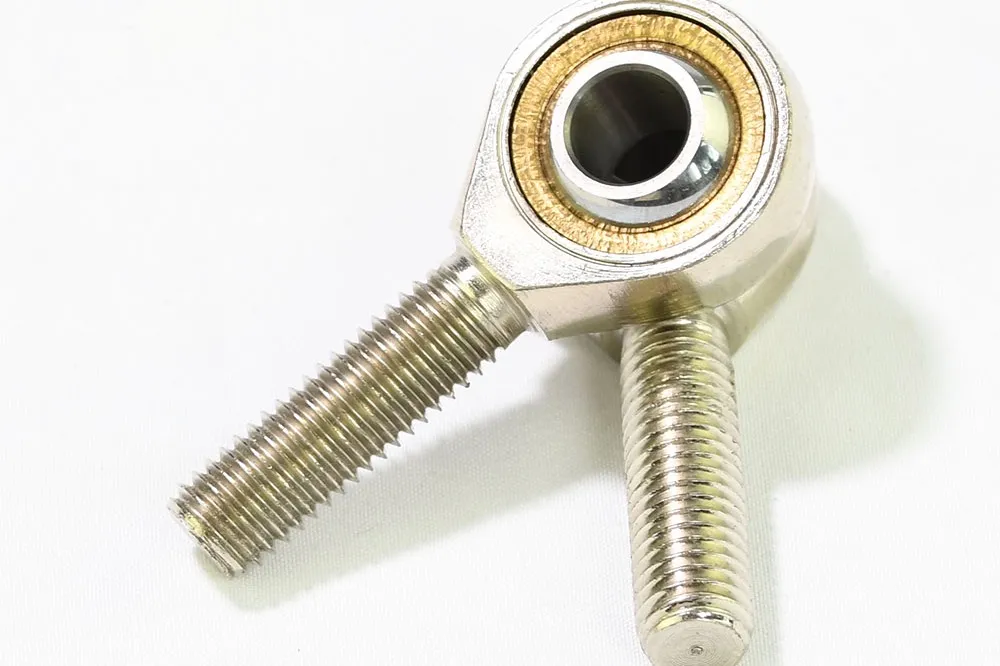

Spezial · SA-TK/SI-TK-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Aluminium · ALJM(-T)/ALJF(-T)-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.
Aluminium · AM/AF-Gelenkköpfe →
Größen, Spezifikationen und Cross-Suche öffnen.

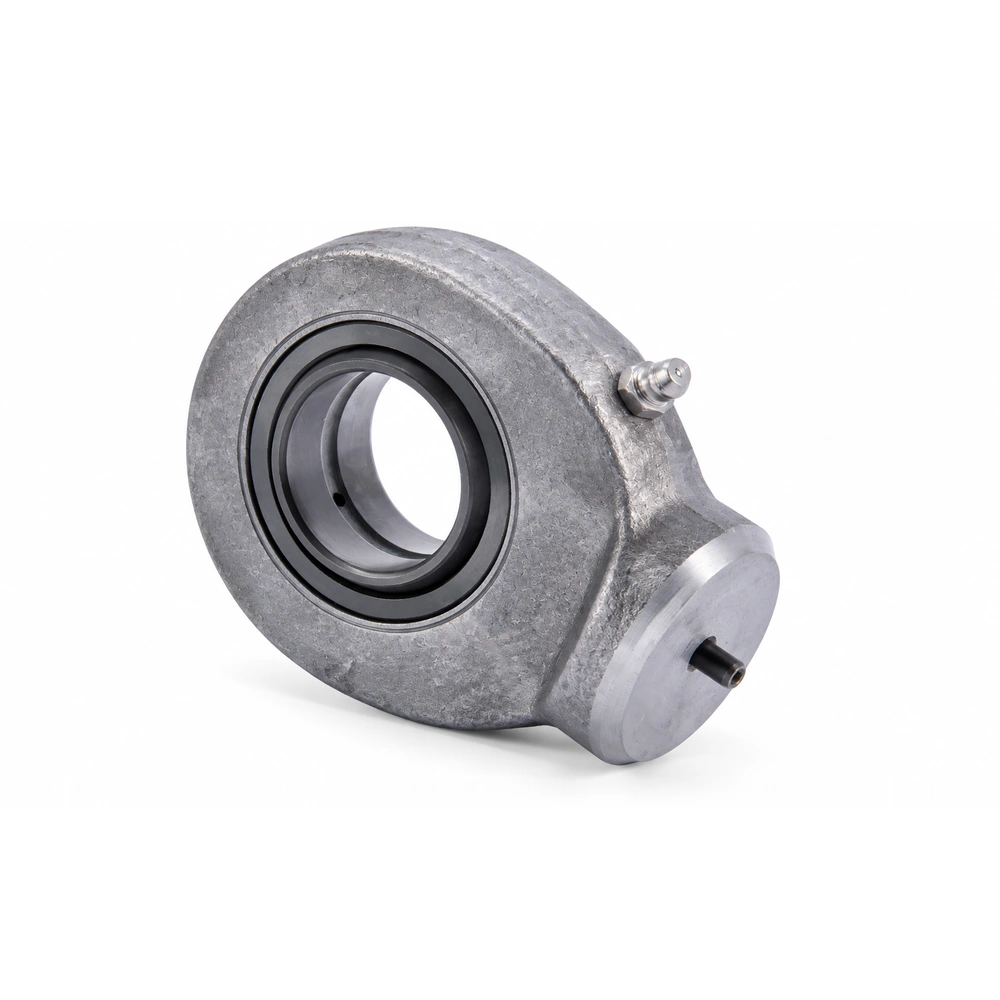

Baustahl · HCR10C-Gelenkköpfe →
Größen und Spezifikationsauswahl öffnen.
Baustahl · HCR12CE-Gelenkköpfe →
Geschmiedet aus C45 / AISI 1045, GS400-Option. Größen und Spezifikationsauswahl öffnen.
Baustahl · HCR12S-Gelenkköpfe →
Größen und Spezifikationsauswahl öffnen.

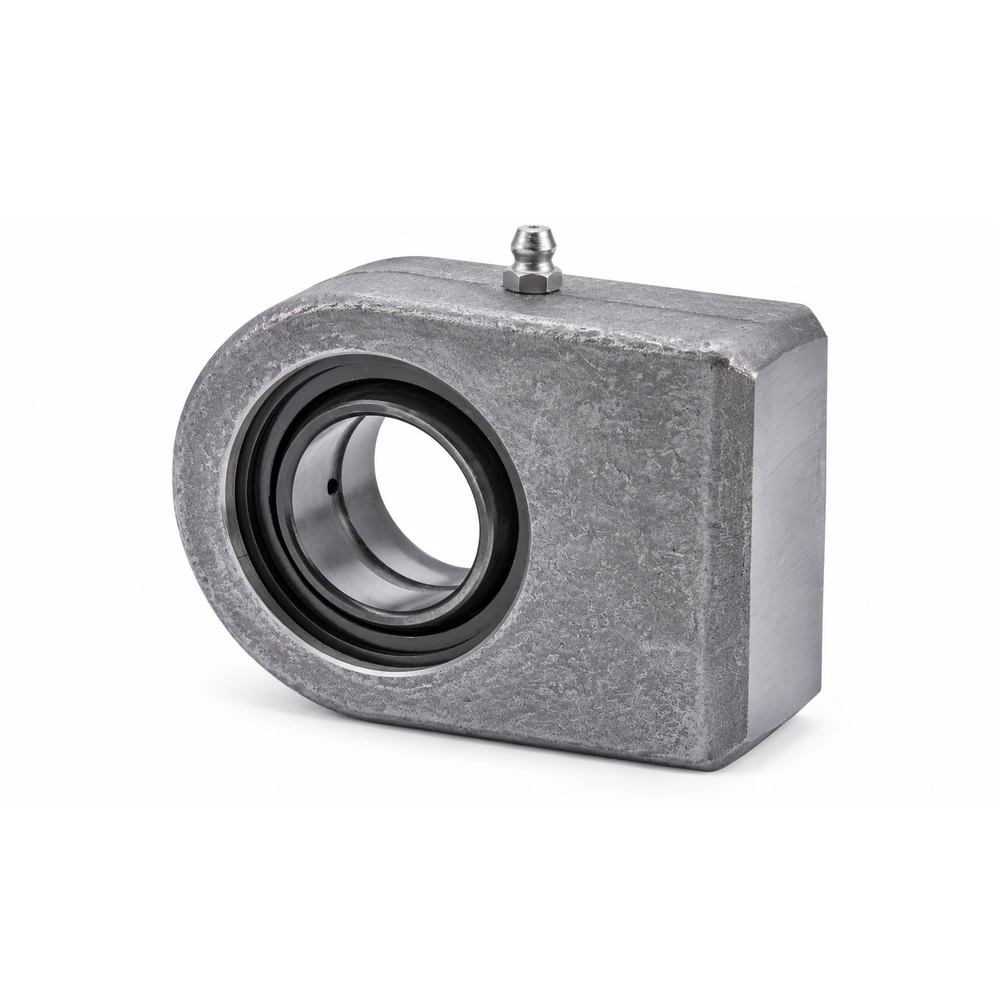

Baustahl · HCR15N-Gelenkköpfe →
Größen und Spezifikationsauswahl öffnen.
Baustahl · HCR20N-Gelenkköpfe →
C45 geschmiedet oder GS400-Gehäuse. Größen und Spezifikationsauswahl öffnen.
Baustahl · HCR20U-Gelenkköpfe →
C45 geschmiedet oder GS400-Gehäuse. Größen und Spezifikationsauswahl öffnen.

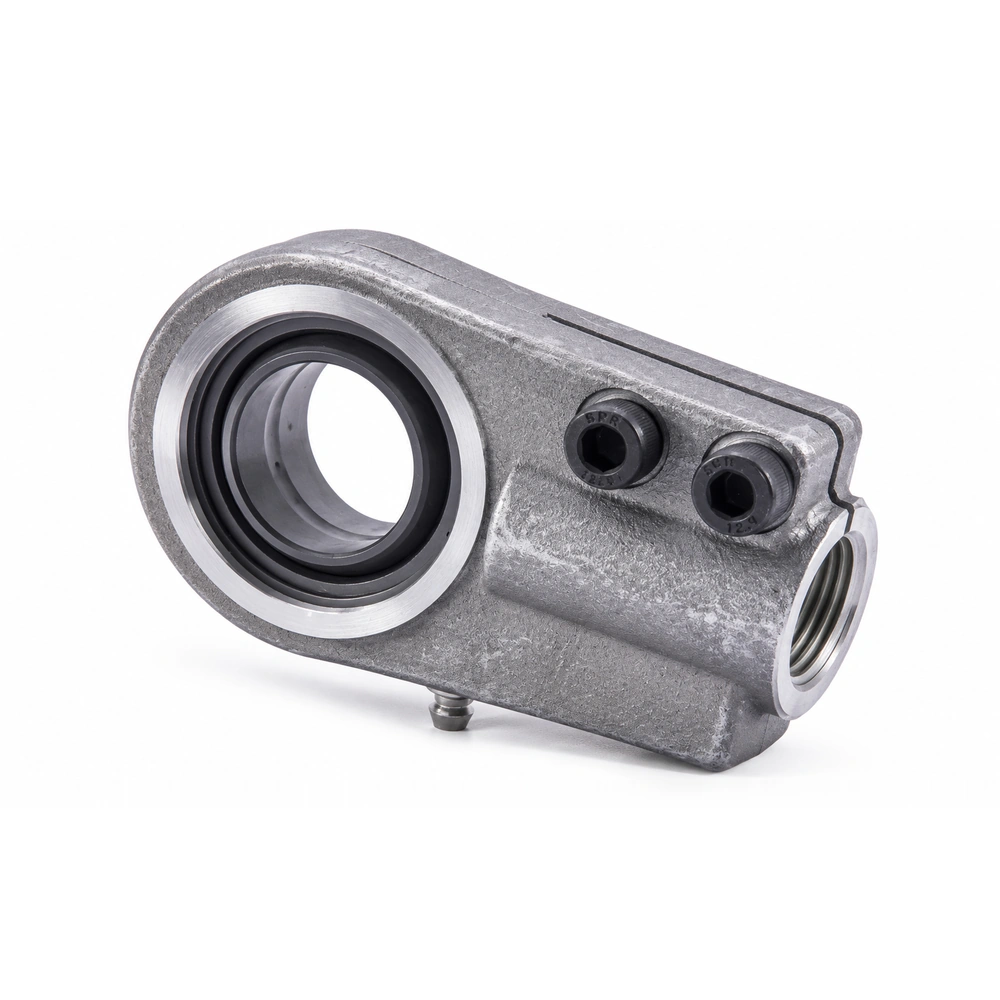

Baustahl · HCR25D-Gelenkköpfe →
GS400-Gussgehäuse aus Sphäroguss. Größen und Spezifikationsauswahl öffnen.
Aufbau & Liner
2-teilig oder 3-teilig — was ist der Unterschied?
Wählen Sie die Konfiguration passend zu Toleranz- und Wartungsbudget. Jede Serie bietet Außen- und Innengewinde in rechts- und linksgängiger Ausführung.
2-teilige Bauweise
Die Kugel wird direkt in das Gehäuse gepresst. Ein einfacheres, sehr wirtschaftliches Design für allgemeines Industrie-, Agrar- und Leichtlastgestänge.
Beispiele: XM/XF, CM, AM/AF, SCM, EXM, PM/PF, PCM
3-teilige Bauweise
Eine separate Einsatzlaufbahn hält die Kugel im Gehäuse. Das ermöglicht engere Kugel-Laufbahn-Toleranzen und höhere Radialtragfähigkeiten je Bohrungsdurchmesser, optional mit selbstschmierendem PTFE-Liner.
Beispiele: JMX/JFX, JM/JF, ALJM-Familie
Liner- und Schmierstoffauswahl
| Liner-Typ | Schmierbedarf | Am besten für | Beispielserien |
|---|---|---|---|
| PTFE-Auskleidung | Selbstschmierend, wartungsfrei | Hohe Zyklenzahl, abgeschlossene Baugruppen, saubere Umgebungen | JMX-T, CM-T, SCM-T |
| Metall-Metall (Legierungs-/Stahllaufbahn) | Erfordert regelmäßiges Fettpressen | Hohe statische/Stoßlasten, staubige oder verschmutzte Umgebungen | COM, JM, JMX (ohne -T) |
| Gespritztes verstärktes Nylon + PTFE | Selbstschmierend, wartungsfrei | Gestänge mit mittlerer Last und geringem Reibungsbudget | XM/XF, AM/AF, EXM, MXM |
| Gesinterte, ölgetränkte Bronze | Selbstschmierend | Allgemeine Maschinen und leichte Industrieumgebungen | VM/VF, SA-TK |
| Polyurethan / Delrin (überholbar) | Selbstschmierend | Offroad-Gelenke mit Stoßabsorptionsanforderung | Überholbares Flex Joint |
Auswahl-Checkliste
Auswahl in 5 Schritten
Sorgen Sie für Zuverlässigkeit Ihrer Gestängebaugruppe, indem Sie diese grundlegende Checkliste vor der Bestellung prüfen.
01
Tragfähigkeit
Schätzen Sie die maximale statische Radiallast (tot + dynamisch + Stoß). Wählen Sie ein Gehäuse mit Sicherheitsreserve (typisch ≥1,5×; 2–3× bei starken Stoßlasten).
02
Gewindepassung
Gleichen Sie Steigung und Norm ab. Zoll verwendet UNF (Feingewinde), metrisch ISO. Bestätigen Sie rechts- vs. linksgängig für Spannschlösser.
03
Bohrungsausrichtung
Wählen Sie die Bohrungsgröße passend zu Ihrer Montageschraube. Bolzendurchmesser reichen von 3/16″ bis 2″ und M3 bis M30+ im gesamten SYZ-Katalog.
04
Gehäusewerkstoff
Korrosion → Edelstahl; rotierende Masse/Gewicht → 7075-Aluminium; schwere Stöße und Fahrwerk → 4130-Chromoly; wirtschaftlich → Baustahl.
05
Liner-Werkstoff
Schmierbares, zugängliches Gestänge → Metall-Metall; abgeschlossen/wartungsfrei → PTFE; hochbewegliches Offroad → überholbares Polyurethan-Flex Joint.
Hilfe bei der Bemessung
Unsere Ingenieure können Cross-Referenzen erstellen oder Berechnungen durchführen. Kontaktieren Sie unser Team direkt für kundenspezifische Bemessung.
Häufige Konstruktionsfehler: Den Gelenkkopf nur nach Gewindegröße spezifizieren und die Radialtragfähigkeit ignorieren; Metall-Metall-Gelenke wählen, wo Schmierzugang blockiert ist; ungeschützten Baustahl im Außenbereich montieren; und den maximalen Winkelversatz überschreiten (biegt Schäfte und reißt Gehäuse).
Branchen & Ausrüstung
Wo SYZ-Gelenkköpfe eingesetzt werden
Offroad & Motorsport
Kerngelenke für Rennsport-Fahrwerk und Lenkung. 4-Link-Systeme, Panhard-Stangen, Stabilisatorgestänge, Lenksäulen.
Empfohlen: 3-teilige JMX(-T) in Chromoly oder hochversetztes PCM.
Industrieautomation
Gestänge für Verpackungsmaschinen, Förderer, Pneumatik-/Hydraulikzylinder, Aktoren und Pick-and-Place-Systeme.
Empfohlen: Baustahl-Serien CM, JM oder Edelstahl SCM.
Landwirtschaft & Heavy Duty
Schwerbelastete Landmaschinenanbaugeräte, Hubgestänge von Mähdreschern/Pressen, Traktor-Anbauverbindungen und schwere Zylindermontagen.
Empfohlen: schmierbares COM oder Baustahl-Serien JM/JF.
Marine & korrosiv
Ruderlenkgestänge, Gasgestänge, Lukenheber, Decksbeschläge und Trimm-Aktoren, die Salzwasser oder Washdown-Chemikalien ausgesetzt sind.
Empfohlen: Edelstahl-Gelenklager SCM-T/SCF-T oder COM-SS.
Luft- und Raumfahrt & Robotik
Unbemannte Luftfahrzeuge (UAV), Robotik, individuelle Bewegungssimulatoren und gewichtskritische Baugruppen mit hoher Beweglichkeit.
Empfohlen: ALJM- oder AM/AF-Serien aus 7075-T6-Aluminium.
Wettbewerber-Cross-Referenz
Komplette Serien & Cross-Referenz
SYZ fertigt 57 Spezifikationsserien in Zoll und metrisch. Öffnen Sie die jeweilige Kategorie-Hub-Seite, um alle Serien zu erkunden und das dynamische Cross-Suche-Tool zu nutzen.
Chromoly-Serien (4130)
XM/XF · JMX(-T)/JFX(-T) · JMX-M/JFX-M · MXM/MXF · XM-C · HJMX(-T) · XM-JMX-OS
Zum Chromoly-Hub →
Baustahl-Serien
CM(-T)/CF(-T) · CM-M/CF-M · JM(-T)/JF(-T) · JM-M/JF-M · EXM/EXF · PM/PF · VM/VF · SA-TK/SI-TK · MPM/MPF
Zum Baustahl-Hub →
7075-T6-Aluminium-Serien
AM/AF · ALJM(-T)/ALRSM(-T)/ALJF(-T)
Zum Aluminium-Hub →
Edelstahl- & Spezialserien
SCM-T/SCF-T · SCM-MT/SCF-MT · PCM(-T) · PCYM-T/PCYF-T · VM/VF · PM/PF · MPM/MPF · SA-TK/SI-TK
Zum Edelstahl-Hub →
Unsere Stärken
Warum SYZ als Ihr Lieferant
Fabrik-Direktpreise
Die direkte Herstellerintegration eliminiert Händlermarginen und Aufschläge und senkt Kosten bei Hochvolumen-Produktionsprogrammen.
Spezialisierte technische Ausrichtung
Gelenklager und Gelenkköpfe sind unsere Kernkompetenz — mit tiefer metallurgischer Kontrolle und chargenverifizierter Konsistenz.
Vollständige Produktmatrix
Eine Quelle für 57 Spezifikationsserien, über 1.200 unterschiedliche Artikelnnummern — Standard, metrisch und spezielle Strukturdesigns.
Autoritative Cross-Referenz
Dynamische Abgleichfähigkeit zur Identifikation von Ersatzteilen gemäß FK-, QA1-, Aurora-, Alinabal- und Midwest-Control-Spezifikationen.
Skalierung vom Prototyp zur Serienfertigung
Musterbestellungen sind willkommen, um Montagespiele zu prüfen; nahtlose Skalierung auf Containerlieferungen für Hochvolumen-OEM-Anforderungen.
FAQ
Häufige Fragen
Was ist der Unterschied zwischen einem Gelenkkopf und einem Gelenklager?
Ein Gelenkkopf ist eine komplette Baugruppe — ein Gelenklager in einem Gehäuse mit integriertem Gewindeschaft oder Bohrung, fertig zum Einschrauben ins Gestänge. Ein Gelenklager ist nur das Kugel-Ring-Element und muss erst in ein Gehäuse gepresst werden. SYZ fertigt beides.
Was bedeutet „PTFE-ausgekleidet“?
Ein PTFE-Liner ist zwischen Kugel und Laufbahn gebunden und eliminiert Metall-Metall-Kontakt — für selbstschmierenden, wartungsfreien, reibungsarmen Betrieb. Standard, wenn das Gelenk abgeschlossen, schwer zu schmieren oder sauber laufen muss.
Soll ich einen Gelenkkopf mit Außen- oder Innengewinde wählen?
Gelenkköpfe mit Außengewinde schrauben sich in Gewindebohrungen, Rohradapter oder Spannschlösser und sind am verbreitetsten. Innengewinde-Ausführungen nehmen Gewindebolzen, Schrauben oder Gelenkköpfe mit Außengewinde auf. Jede SYZ-Serie bietet beides.
Welche Gewindenorm verwenden SYZ-Gelenkköpfe?
Zoll-Gelenkköpfe verwenden UNF-Feingewinde gegen Vibrationen; metrische Ausführungen ISO-Metrischgewinde. Linksgewinde-Varianten sind für Spannschlösser und Verstellbaugruppen verfügbar.
Wie finde ich das SYZ-Äquivalent zu einem FK-, QA1- oder Aurora-Teil?
Jede Serien-Spezifikationsseite enthält ein Cross-Suche-Tool mit den Wettbewerbsmarken, die SYZ für diese Serie abgleicht — z. B. FK, QA1, Aurora, Alinabal und Midwest Control. Suchen Sie nach Wettbewerbs-Artikelnummer, um das SYZ-Äquivalent zu finden.
Bieten Sie Sondergelenkköpfe an?
Ja. SYZ fertigt Sondergewinde, Spezialwerkstoffe, individuelle Gehäusemaße und Liner. Senden Sie eine Zeichnung oder eine Wettbewerbs-Artikelnummer zur Prüfung.
Können Gelenkköpfe für Dauerrotation verwendet werden?
Nein. Gelenkköpfe sind für oszillierende und Winkelbewegung sowie statische Positionierung ausgelegt. Kontinuierliche Drehzahl überhitzt und verschleißt das Lager; verwenden Sie stattdessen Kugel- oder Rollenlager.
Was ist der Winkelversatz?
Es ist die maximale Winkelabweichung, bevor Schaft oder Gehäuse anschlägt. SYZ-Hochversatzserien (PCM, PCYM, HJMX) und Versatzdistanzhülsen erweitern den Winkel. Überschreitung biegt den Schaft oder reißt das Gehäuse.
Wie messe ich einen Heim Joint?+
Notieren Sie Bohrungs- oder Kugeldurchmesser, Gehäusebreite, Schaft- bzw. Innengewinde, Gewindesteigung und Drehrichtung (rechts/links). Für einen Ersatz senden Sie die Artikelnummer oder ein maßhaltiges Foto.
Wie sind MOQ und Lieferzeit?+
Typische Produktionsaufträge umfassen 100–300 Stück mit einer Standard-Lieferzeit von etwa 25 Tagen. Muster sind üblicherweise in 20 Tagen verfügbar; bestätigen Sie den aktuellen Termin mit Ihrem Angebot.
Sind Heim Joints straßenzugelassen?+
Die Zulässigkeit hängt von Fahrzeug, Rechtsraum und Lenkungs- bzw. Fahrwerkseinsatz ab. Für Straßenumrüstungen: Design und lokale Regeln vor dem Einbau prüfen.
Engineering-Tools
Rechner für diese Produktfamilie
Schätzen Sie den erforderlichen Bewegungsspielraum für einen Gewinde-Gelenkkopf.
Prüfen Sie die Arbeitslast gegen Ihren gewählten Sicherheitsfaktor.
Schätzen Sie das Anziehmoment für Schraubverbindungen.
Direkt ab Werk
Angebot anfordern
Nennen Sie uns Ihre Serie, Artikelnummern und Mengen. Wir antworten innerhalb von 24 Stunden mit Preisen und Lieferzeiten.
