Fertigungskompetenz / CNC-Bearbeitung

CNC-Drehen

Das Drehen ist der Prozess, um den unser Fertigungsnetzwerk aufgebaut ist. Gelenkköpfe, Bungs, Distanzstücke, Hülsen, Bolzen und Lagergehäuse sind alles Rotationskörper, und fast jeder davon beginnt an einer Drehmaschine. Sowohl unser eigenes Werk in Ningbo als auch unsere angeschlossene Produktionsbasis in Wuxi betreiben Drehen als Hauptprozess — nicht als angeflanschte Nebenkompetenz.

Zeichnungen zur Prüfung senden Gedrehte Komponenten ansehen

35CNC-Drehmaschinen in unserem eigenen Werk in Ningbo

50CNC-Präzisionsdrehmaschinen an unserer Wuxi-Basis

±0,01 mmDokumentierte Fertigungsgenauigkeit in Ningbo

ISO 9001:2015Zertifikat Nr. 11425Q49262R0S · Produktionsadresse Ningbo

01 / Prozessgrundlagen

Was ist CNC-Drehen?

CNC-Drehen ist ein spanendes Bearbeitungsverfahren, bei dem sich das Werkstück dreht, während ein feststehendes Schneidwerkzeug Material von ihm entfernt. Das Teil rotiert mit geregelten Spindeldrehzahlen in einem Futter oder einer Spannzange; das Werkzeug fährt entlang programmierter Bahnen, um Außendurchmesser zu drehen, Enden zu planen, das Innere zu bohren, Nuten zu stechen, Fasen und Radien zu formen und Gewinde zu schneiden.

Das ist der entscheidende Unterschied zum Fräsen. Beim Drehen dreht sich das Werkstück und das Werkzeug steht fest. Beim Fräsen dreht sich das Werkzeug und das Werkstück steht. Allein diese Unterscheidung bestimmt, wozu jedes Verfahren gut ist: Drehen erzeugt naturgemäß runde Merkmale, die untereinander konzentrisch sind, weil jeder Schnitt auf dieselbe Drehachse Bezug nimmt.

Eine moderne CNC-Drehmaschine steuert mindestens zwei Achsen — X für den Durchmesser, Z für die Länge —, und ein Drehzentrum kann angetriebene Werkzeuge, eine Y-Achse oder einen Gegenspindel ergänzen, damit Planflächen, Querbohrungen und sekundäre Merkmale gefertigt werden können, ohne das Teil auf eine zweite Maschine umsetzen zu müssen. Weniger Aufspannungen bedeuten weniger Gelegenheiten für falsches Neueinrichten — deshalb lässt sich Konzentrität an einem gedrehten Teil meist weit einfacher halten als an einem Teil, das zwischen Maschinen gewandert ist.

Typische gedrehte Merkmale sind Außen- und Innendurchmesser, Planflächen und Bünde, Kegel, Innen- und Außengewinde, Freistiche und Entlastungsnuten, Rändelungen, Fasen und Radien sowie gebohrte oder gestochene Durchgangsbohrungen auf der Mittelachse.

02 / Verfahrensauswahl

Drehen oder Fräsen?

Zeichnungsfrage	CNC-Drehen	CNC-Fräsen
Was sich dreht	Das Werkstück	Das Schneidwerkzeug
Natürliche Geometrie	Rund, symmetrisch zu einer Achse	Prismatisch, Planflächen, Taschen, komplexe 3D-Formen
Am stärksten bei	Konzentrität zwischen Durchmessern, Gewinden, Bohrungen	Planheit, Nuten, Konturen, mehrflächige Merkmale
Typische Teile	Wellen, Buchsen, Distanzstücke, Hülsen, Bolzen, Bungs	Halterungen, Gehäuse, Platten, Verteiler
Kostentreiber	Taktzeit pro Stück, Stangendurchmesser	Anzahl Aufspannungen, Werkzeugwechsel, 3D-Werkzeugbahnen
Verhalten bei Stückzahlen	Sehr effizient bei mittleren und hohen Stückzahlen ab Stange	Rüstkosten amortisieren sich langsamer

Die praktische Regel: Wenn Sie das Teil beschreiben können, indem Sie ein Profil um eine Mittelachse führen, ist es ein Drehteil. Hat es Merkmale in mehreren verschiedenen Richtungen, ist es ein Frästeil — oder ein Drehteil mit sekundärer Fräsoperation. Viele reale Bauteile sind beides; der Fertigungsweg wird im Zeichnungs-Review bestätigt.

03 / Produktionswege

CNC-Drehen bei SYZ

Unser eigenes Werk

Ningbo, Zhejiang

Unser eigenes Werk in Ningbo umfasst 2.200 m² mit 30 Mitarbeitern und betreibt insgesamt 48 Maschinen. 35 davon sind CNC-Drehmaschinen, ergänzt durch eine konventionelle Drehmaschine für einfache und Einzelteile, ein Bearbeitungszentrum, drei Sägen für die Stangenvorbereitung, eine Schleifmaschine und zwei Gewindeschneidmaschinen.

±0,01 mmDokumentierte Fertigungsgenauigkeit

30 TageStandard-Lieferzeit Produktion

20 TageMuster-Lieferzeit

~50%Aktuelle Auslastung; ~80 % in der Hochsaison

Scope-Grenze: Sägen, Drehen, Fräsen, CNC-Arbeit, Schleifen, Bohren, Gewindeschneiden, Gewindewalzen, Stanzen, Biegen, Montage und Verpackung erfolgen hier. Schmieden, Wärmebehandlung, Schweißen, Laserschneiden, Strahlen und Oberflächenfinish werden an qualifizierte externe Prozesse vergeben.

Die Ningbo-Adresse ist die im ISO-9001:2015-Zertifikat Nr. 11425Q49262R0S registrierte Produktionsadresse, gültig bis 9. September 2028.

Angeschlossene Produktionsbasis

Wuxi, Jiangsu

Gelenkkopf- und Kugelgelenk-Volumina werden an einer eng angeschlossenen Produktionsbasis in Wuxi gedreht. Es handelt sich um eine rechtlich eigenständige Einheit mit eigener Ausstattung — nicht um ein zweites Gebäude von uns, und genau so beschreiben wir es bewusst.

50CNC-Präzisionsdrehmaschinen

66Maschinen auf 2 Linien

200,000Dokumentierte Stückzahl pro Monat

30 TageProduktions-Lieferzeit · Muster in 20 Tagen

Rohmaterial→Zerspanung→Schleifen→Gewindewalzen→Montage

Der dokumentierte Wuxi-Prozess hat keine ausgelagerten Schritte. Der Standort wurde vor Ort von SGS im Alibaba.com Verified Supplier Programm geprüft, Bericht Nr. 492475436_P+T, gültig bis 9. Juli 2027.

Zeichnungs-Review→Werkstoff + Menge→Route Ningbo / Wuxi→Sekundäroperationen

Für kundenspezifische oder zeichnungsbasierte Drehteile ist Ningbo die typische Route, vorbehaltlich Zeichnungs- und Kapazitätsprüfung. Gelenkköpfe und Kugelgelenke in Serienvolumen laufen über Wuxi. Teile mit Bedarf an Schmieden, Wärmebehandlung, Verzinkung, Schweißen oder Blechunterbaugruppen werden mit der am besten geeigneten qualifizierten Route koordiniert.

04 / Teilfamilien

Wofür CNC-Drehen eingesetzt wird

Bewegung und Gestänge

Gelenkkopf-Körper, Kugelbolzen, Spurstangen-Stellglieder, Rohradapter und Schweißbungs, Winkelversatz-Distanzstücke, Gewindehülsen, Gabelkopf-Bolzen und Pivot-Bolzen.

Rotation und Antrieb

Wellen, Zapfenachsen, Antriebsspindeln, Buchsen und Lagerhülsen, Druckscheiben, Distanzbünde, Riemenscheiben und Getrieberohlinge vor dem Verzahnen.

Fluid und Druck

Hydraulikverschraubungen, Ventilkörper und -sitze, Zylinder-Enddeckel, Kolbenstangen, Düsenkörper, Schlauchadapter, Stopfen und Stopfbuchsen.

Befestigung und Gewinde

Schulterbolzen, Gewindebolzen, Doppelendbolzen, Abstandsbolzen, Kupplungsmuttern, Stellschrauben, Stellgliedkörper und Sonderbolzen.

Strukturelle Hardware

Distanzstücke und Abstandsbolzen, Buchsen für Fahrwerks- und Chassis-Aufnahmen, Rohreinsätze, Achs-Distanzstücke, Rad- und Nabendistanzstücke.

Präzisionskomponenten

Sensorgehäuse, Connectorgehäuse, optische Halterungen, Gehäuse medizinischer Instrumente und Komponenten für Laborvorrichtungen.

Werkstoffe über unsere Produktlinien: Baustahl, 4130-Chromoly-Legierungsstahl, Aluminium 6061 und Edelstahl 304/316. Der Werkstoff eines Sonderteils wird anhand Zeichnung, Last, Korrosionsumgebung und geforderter Dokumentation bestätigt.

05 / Produktbeispiele

Gedrehte Komponenten aus unseren Produktlinien

Rohradapter Alloy steel weld-in tube adapter bung with turned outside diameter and internal thread

Teil nach Zeichnung

Anschweiß-Rohradapter, Bung aus legiertem Stahl mit Gewinde

Typische Dreharbeit stellt Außendurchmesser, Planfläche, Fase, Bohrung und Innengewinde auf derselben Achse für ein rohrbereites Fitting her.

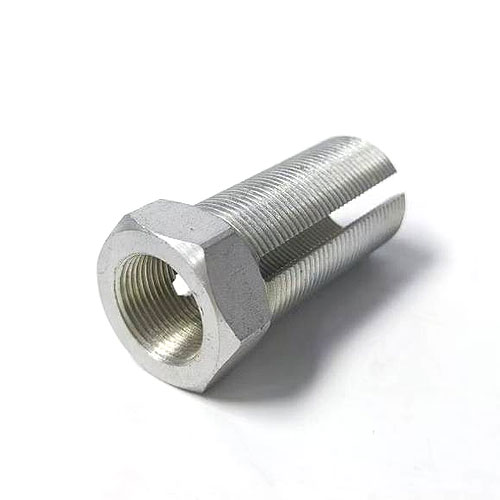

Stellhülse Steel rod end threaded adjuster sleeve with left and right hand internal threads

Gestänge-Hardware

Gewinde-Stellhülse für Gelenkkopf

Beide Enden werden typischerweise auf derselben Mittellinie gebohrt und mit Gewinde versehen, mit Linksgewinde- und Rechtsgewinde-Optionen für Verstellsysteme.

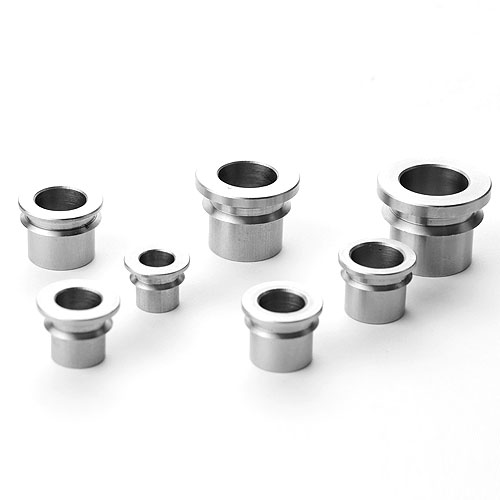

Distanzstück Steel heim joint misalignment spacers with turned spherical seat and bore

Fahrwerk-Hardware

Heim-Winkelversatz-Distanzstücke

Ein gedrehter sphärischer Außensitz und die Schraubenbohrung sind typische Merkmale, bei denen Konzentrität steuert, wie das Distanzstück schwenkt.

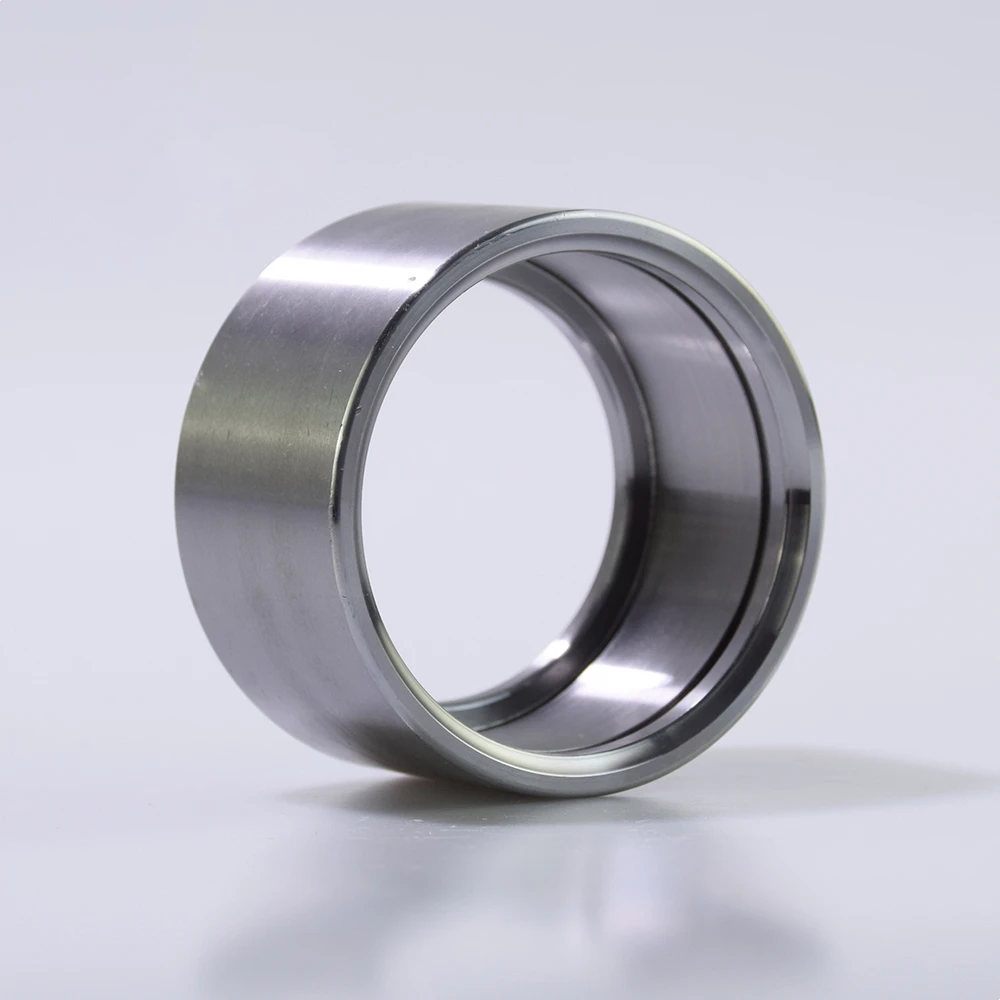

Uniball-Aufnahme Industrial uniball cup housing with turned bore and retaining groove

Lagergehäuse

Uniball-Aufnahme UBC24

Bohrung, Lagersitz und Sicherungsringnut sind typische Drehelemente, die eine gemeinsame Achse teilen.

Aluminium 6061 Machined 6061 aluminium upper ball joint spacers for suspension adjustment

Kundenspezifisches Zerspanungsteil

Sonder-Aluminium-Distanzstücke für obere Kugelgelenke

Drehen kann Bohrung und Außenprofil herstellen; Stackhöhe und Flächenbeziehungen werden anhand der Zeichnung bestätigt.

Edelstahl

Stainless steel threaded rod couplers with turned body and internal thread

Gewinde-Kupplung

Edelstahl-Gewindemuffen für Gestänge

Ein gedrehter Körper und Innengewinde sind typisch für eine Muffe; Vorschub und Drehzahl werden auf die Kaltverfestigung des Edelstahls abgestimmt.

06 / Qualitätskontrolle

Wie Drehteile kontrolliert werden

Drehen ist ein stabiler Prozess — und genau deshalb versagt er still. Werkzeugverschleiß verschiebt einen Durchmesser über eine Produktionsserie um wenige Hundertstel, ohne dass an der Maschine etwas auffällt. Kontrolle bedeutet daher Messfrequenz, nicht härtere Endprüfung.

Eingangsmaterial

Werkstoffzeugnisse werden mit der Bestellung abgeglichen und Muster zurückgehalten, bevor die Stange für die Produktion freigegeben wird.

Erstmuster

Das erste Teil einer neuen Aufspannung wird vor Freigabe der Serie gegen die Zeichnung geprüft — Durchmesser, Längen, Gewindepassung und kundenspezifizierte Merkmale.

Prozessbegleitende Prüfungen

Patrouilleninspektion während der Serie erkennt die Drift durch Werkzeugverschleiß, solange sie korrigierbar ist, gestützt auf schriftliche Arbeitsanweisungen an der Maschine.

Endkontrolle

Je nach Produkt und Bestellung durchläuft die Fertigware 100 %-Prüfung, Stichprobe oder einen vom Kunden festgelegten Plan.

Routenspezifische Aufzeichnungen

Rückverfolgbarkeit, präzise dargestellt.

Prüfung und Dokumentation folgen dem Produktionsweg. Wir halten den Unterschied zwischen den beiden Dreh-Routen sichtbar, statt ein verschmolzenes Versprechen zu präsentieren.

Angeschlossene Basis Wuxi — fertige Lose sind nach einem dokumentierten schriftlichen Verfahren bis zum Rohmaterial rückverfolgbar.
Eigenes Werk Ningbo — Werkstoffzeugnisse und zurückbehaltene Muster liegen vor, Lose sind aber nicht bis zur Schmelznummer des Rohmaterials rückverfolgbar.
Koordinatenmessmaschine, optische Projektion und Rockwell-Härteprüfung stehen an der Wuxi-Basis zur Verfügung; der Prüfungsumfang wird je Produkt und Bestellung bestätigt.

Werkstoffzeugnisse, Prüfberichte zur Maßhaltigkeit, Prüfpläne und OEM-Dokumentation können je nach Produkt und Bestellung geliefert werden.

07 / Konstruktion für die Fertigung

Konstruieren für das Drehen

Was Sie mit der Anfrage senden

Eine 2D-Zeichnung oder ein 3D-Modell mit Maßen und Toleranzen.
Werkstoff und ggf. geforderte Spezifikation oder Zertifikat.
Gewindeangaben einschließlich Steigungssinn und Toleranzklasse.
Oberflächengüteanforderungen an Funktionsflächen.
Menge, Zieltermin sowie ggf. gefordertes Finish oder Beschichtung.
Bei einem Muster: Fotos und zentrale Messmaße.

Toleranzband

Tolerieren Sie die funktions tragenden Merkmale und lassen Sie den Rest offen. Eine Zeichnung, bei der jedes Maß eng ist, kostet mehr, ohne zu klären, was zählt.

Stangendurchmesser und Materialabtrag

Die Kostenuntergrenze bestimmt der größte Durchmesser, nicht der Durchschnitt. Ein großer Flansch bedeutet, dass die gesamte Länge als größere Stange beginnt.

Länge-Durchmesser-Verhältnis

Lange schlanke Teile weichen vom Werkzeug aus und brauchen eventuell leichtere Schnitte, Lünetten oder Reitstock-Unterstützung.

Tiefe und kleine Bohrungen

Eine Bohrungstiefe jenseits von rund dem Dreifachen des Bohrungsdurchmessers wird zunehmend schwerer gerade und rund zu halten.

Gewinde und Sekundäroperationen

Gewalzte Gewinde können die Dauerfestigkeit verbessern, wenn Werkstoff und Walzparameter zum Teil passen. Querbohrungen, Planflächen, Passfedernuten, Wärmebehandlung und Beschichtung fügen jeweils einen Schritt hinzu.

Häufige nächste Schritte im Produktionsnetzwerk

Gewindeschneiden Schleifen Bohren Wärmebehandlung Galvanik Beschichtung

100–300 StückTypische MOQ je Artikel; Lagerartikel sind eventuell in kleineren Mengen verfügbar.

Muster in 20 TagenMusterzeit der Ningbo-Route; die Produktionszeit wird mit dem Angebot bestätigt.

20+ LänderInternationale Kunden werden über das Exportteam von SYZ Machine betreut.

08 / Käuferfragen

CNC-Dreh-FAQ

Welche Toleranz können Sie bei einem Drehteil halten?

Die dokumentierte Fertigungsgenauigkeit in unserem eigenen Werk in Ningbo beträgt ±0,01 mm. Was bei Ihrem konkreten Teil erreichbar ist, hängt von Geometrie, Werkstoff und Länge-Durchmesser-Verhältnis ab. Wo ein Merkmal enger sein muss, als der Drehprozess zuverlässig hält, ergänzen wir eine Schleifoperation, statt es ab der Drehmaschine zu versprechen. Schicken Sie die Zeichnung, und wir bestätigen Merkmal für Merkmal.

Fertigen Sie nur Katalogteile, oder drehen Sie auch nach meiner Zeichnung?

Beides. Unser Katalog umfasst Standard-Gelenkköpfe, Distanzstücke, Bungs, Hülsen und verwandte Hardware; zudem fertigen wir zeichnungs- und musterbasierte Sonderdrehteile. Senden Sie Zeichnung, physisches Muster oder eine klare Anwendungsbeschreibung — wir prüfen Maße, Toleranzen, Werkstoff, Gewinderichtung, Menge und Prüfanforderungen, bevor wir die Route bestätigen.

Was ist Ihre MOQ für Drehteile?

Typisch 100–300 Stück je Artikel. Katalog-Lagerprodukte sind eventuell in kleineren Mengen verfügbar. Bei einer ersten Sonderbestellung empfehlen wir meist, ein Muster zu bestätigen, bevor man sich auf die Serie festlegt.

Wie lange dauert ein Drehteil-Muster?

Die Muster-Lieferzeit auf der Ningbo-Route beträgt 20 Tage, die Standard-Produktionslieferzeit 30 Tage. Die Termine werden mit dem Angebot bestätigt, da sie von der Materialverfügbarkeit und externen Prozessen wie Wärmebehandlung oder Galvanik abhängen.

Welche Werkstoffe drehen Sie?

Zu den Werkstoffen, die wir regelmäßig in unseren eigenen Produktlinien drehen, gehören Baustahl, 4130-Chromoly-Legierungsstahl, Aluminium 6061 und Edelstahl 304/316. Beim Sonderteil wird der Werkstoff anhand Ihrer Zeichnung und der von Ihrem Programm geforderten Dokumentation bestätigt.

Erfolgt das Drehen im eigenen Werk oder wird es vergeben?

Gedreht wird im Netzwerk. Unser eigenes Werk in Ningbo betreibt 35 CNC-Drehmaschinen, und unsere eng angeschlossene Produktionsbasis in Wuxi betreibt 50 CNC-Präzisionsdrehmaschinen auf zwei Produktionslinien ohne ausgelagerte Schritte im dokumentierten Prozess. Speziell in Ningbo werden Schmieden, Wärmebehandlung, Schweißen und Oberflächenfinish an qualifizierte externe Prozesse vergeben statt vor Ort ausgeführt.

Können Sie Werkstoffzeugnisse und Prüfberichte bereitstellen?

Ja. Werkstoffzeugnisse, Prüfberichte zur Maßhaltigkeit, Prüfpläne und OEM-Dokumentation können je nach Produkt und Bestellung geliefert werden. Rückverfolgbarkeit fertiger Lose bis zur Schmelznummer des Rohmaterials gibt es auf der Wuxi-Route; die Ningbo-Route bewahrt Werkstoffzeugnisse und Muster auf, verfolgt Lose aber nicht bis zur Schmelznummer.

Können wir das Werk auditieren oder eine Drittprüfung veranlassen?

Kundenbesuche und Drittinspektionen lassen sich für den jeweiligen Produktionsstandort arrangieren. Beide angeschlossenen Produktionsbasen wurden vor Ort von SGS im Alibaba.com Verified Supplier Programm bewertet. Kontaktieren Sie uns, damit wir Standort und Prüfungsumfang koordinieren.

Beginnen Sie mit der Zeichnung

Haben Sie ein Drehteil zum Angebot?

Senden Sie Zeichnung oder Muster, Werkstoff, Menge und Anwendung. Wir bestätigen, ob das Teil über die Ningbo- oder Wuxi-Route läuft, welche Sekundäroperationen es braucht und was zu seiner Fertigung nötig ist.
