Das Gelenkkopf-Distanzstück positioniert das Gelenk in seiner Aufnahme, passt die Bohrung an Ihre Schraube an und vergrößert — in der Ausführung für großen Winkelversatz — den Bewegungsweg des Gelenks, bevor es klemmt. SYZ fertigt drei Familien: Distanzstücke für großen Winkelversatz (SG Edelstahl / HMS Baustahl), Kegel-Distanzstücke (SCNS/CNS) und Montage-Distanzstücke (SCW/CW). 36 Standardkonfigurationen in Edelstahl oder verzinktem Baustahl, dazu Sonderwerkstoffe und -finish nach Zeichnung.
Montage-Hardware
Ein kleines Teil mit großer Wirkung in jeder Baugruppe. Distanzstücke — auch Reduzierstücke oder Abstandsbolzen genannt — sind präzisionsgefertigte Komponenten, die Ausrichtung, Abstand und Isolation zwischen Teilen festlegen. Sie halten die Positionierung genau, verteilen die Last gleichmäßig auf die Aufnahme und verhindern Metall-Metall-Kontakt, wo er Schaden anrichten würde.

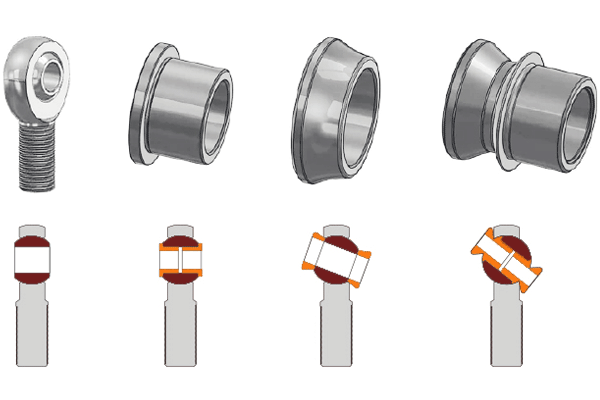

Beim Gelenkkopf sitzt das Distanzstück zwischen der Kugelbohrung und Ihren Halterungen und erfüllt zwei Aufgaben: zentriert und führt das Lager in der Halterung, sodass es gerade läuft, und in der Ausführung für großen Winkelversatz vergrößert sie den Schwenkwinkel bevor das Gehäuse an den Laschen anschlägt. Bei einem Fahrwerklenker in Dauerbewegung ist es diese zweite Aufgabe, die Bauteile vor Bruch schützt.
Was sie tatsächlich leisten
Jenseits von Ausrichtung und Abstand erfüllen Distanzstücke mehrere technische Einzelaufgaben in mechanischen Systemen — und zu wissen, welche Sie benötigen, entscheidet über die Familie.
Produktauswahl
Drei unterschiedliche Konstruktionen, jeweils lieferbar in Edelstahl für Korrosionsschutz und in verzinktem Baustahl für den günstigen Preis. Vollständige Maßtabellen unter jeder Karte.
Konische Hülsen, die in der Kugelbohrung sitzen, den Schraubendurchmesser reduzieren und zugleich den Hals nach außen verlängern. Unverzichtbar für den Lenkerhub im Offroad-Einsatz — 44° bis 66° Winkelversatz je nach Größe.
Kegelförmige Zentrier-Distanzstücke, die den Gelenkkopf-Körper in den Halterungen zentrieren und zugleich stabile Auflageflächen bewahren. Kegelwinkel von 16° bis 28° je nach Größe.
Montage-Distanzstücke mit Bund für allgemeine Anwendungen — Zentrieren des Gelenkkopfs, Steuern der Einbaubreite oder Füllen des Spalts in einer Halterung. Der weiteste Größenbereich der drei.
| Art.-Nr. (Edelstahl) | Art.-Nr. (Baustahl) | D +.000 −.001 | D2 ±.005 | B +.003 −.000 | W ±.005 | W2 ±.005 | Versatzwinkel | Gesamteinbaubreite |
|---|---|---|---|---|---|---|---|---|
| SG10-84 | HMS10-84 | 0.624 | 0.825 | 0.500 | 0.250 | 0.360 | 54 | 1.250 |
| SG10-813 | HMS10-813 | 0.624 | 0.875 | 0.500 | 0.837 | 0.363 | 44 | 2.425 |
| SG12-84 | HMS12-84 | 0.749 | 0.850 | 0.500 | 0.250 | 0.423 | 56 | 1.375 |
| SG12-88 | HMS12-88 | 0.749 | 0.850 | 0.500 | 0.500 | 0.423 | 58 | 1.875 |
| SG12-108 | HMS12-108 | 0.749 | 0.950 | 0.625 | 0.500 | 0.423 | 52 | 1.875 |
| SG12-812 | HMS12-812 | 0.749 | 0.950 | 0.500 | 0.775 | 0.423 | 54 | 2.425 |
| SG12-816W | HMS12-816W | 0.749 | 0.875 | 0.500 | 1.000 | 0.423 | 54 | 2.875 |
| SG14-813 | HMS14-813 | 0.874 | 1.000 | 0.500 | 0.813 | 0.423 | 52 | 2.500 |
| SG14-1010 | HMS14-1010 | 0.874 | 1.062 | 0.625 | 0.625 | 0.423 | 44 | 2.125 |
| SG14-1012 | HMS14-1012 | 0.874 | 1.000 | 0.625 | 0.775 | 0.423 | 46 | 2.425 |
| SG16-910 | HMS16-910 | 0.999 | 1.250 | 0.563 | 0.625 | 0.673 | 66 | 2.625 |
| SG16-1010 | HMS16-1010 | 0.999 | 1.250 | 0.625 | 0.625 | 0.673 | 64 | 2.625 |
| SG16-1012 | HMS16-1012 | 0.999 | 1.250 | 0.625 | 0.750 | 0.673 | 60 | 2.875 |
| SG16-1013 | HMS16-1013 | 0.999 | 1.250 | 0.750 | 0.813 | 0.673 | 60 | 3.000 |
| SG16-1210 | HMS16-1210 | 0.999 | 1.250 | 0.750 | 0.625 | 0.673 | 60 | 2.625 |
| SG16-1212 | HMS16-1212 | 0.999 | 1.250 | 0.750 | 0.750 | 0.673 | 57 | 2.875 |
HMS = verzinkter Baustahl; SG = Edelstahl (optional). D ist der Durchmesser, der in der Kugelbohrung des Gelenkkopfs sitzt, B ist die Schraubenbohrung und Gesamteinbaubreite ist das Referenzmaß, das das Paar zwischen Ihren Laschen einnimmt — prüfen Sie diesen Wert gegen den Halterungsspalt, bevor Sie bestellen.
| Edelstahl | Baustahl | A +.000 −.001 | B ±.005 | C +.003 −.000 | D ±.005 | E ±.005 | Q-Winkel |
|---|---|---|---|---|---|---|---|
| SCNS5 | CNS5 | 0.412 | 5/16 | 0.083 | 0.625 | 0.312 | 22° |
| SCNS6 | CNS6 | 0.500 | 3/8 | 0.083 | 0.750 | 0.312 | 25° |
| SCNS7 | CNS7 | 0.562 | 7/16 | 0.100 | 0.750 | 0.375 | 16° |
| SCNS8 | CNS8 | 0.592 | 1/2 | 0.100 | 0.875 | 0.375 | 28° |
| SCNS10 | CNS10 | 0.750 | 5/8 | 0.100 | 1.000 | 0.375 | 28° |
| SCNS12 | CNS12 | 0.894 | 3/4 | 0.125 | 1.375 | 0.437 | 18° |
SCNS = Edelstahl; CNS = verzinkter Baustahl. Kegel-Distanzstücke für Gelenkköpfe und Gelenklager; Standard-Distanzstücke (nicht konisch) ebenfalls lieferbar. B ist die Schraubengröße.
| Edelstahl | Baustahl | Nennmaß +.000 −.001 | A ±.005 | B +.003 −.000 | C ±.005 | D ±.005 |
|---|---|---|---|---|---|---|
| SCW-8-2 | CW-8-2 | 1/2 | 0.870 | 0.510 | 0.684 | 0.230 |
| SCW-6-1 | CW-6-1 | 3/8 | 0.651 | 0.376 | 0.515 | 0.186 |
| SCW-4 | CW-4 | 1/4 | 0.700 | 0.251 | 0.331 | 0.142 |
| SCW-5 | CW-5 | 5/16 | 0.828 | 0.313 | 0.445 | 0.168 |
| SCW-6 | CW-6 | 3/8 | 0.930 | 0.376 | 0.515 | 0.184 |
| SCW-7 | CW-7 | 7/16 | 1.050 | 0.438 | 0.586 | 0.220 |
| SCW-10 | CW-10 | 5/8 | 1.420 | 0.626 | 0.839 | 0.270 |
| SCW-12 | CW-12 | 3/4 | 1.630 | 0.751 | 0.978 | 0.300 |
| SCW-8-1 | CW-8-1 | 1/2 | 0.750 | 0.510 | 0.684 | 0.230 |
| SCW-14 | CW-14 | 7/8 | 1.875 | 0.876 | 1.033 | 0.3125 |
| SCW-10-1 | CW-10-1 | 5/8 | 0.994 | 0.626 | 0.839 | 0.272 |
| SCW-12-1 | CW-12-1 | 3/4 | 1.141 | 0.751 | 0.978 | 0.302 |
| SCW-16 | CW-16 | 1.00 | 2.250 | 1.001 | 1.273 | 0.375 |
| SCW-8 | CW-8 | 1/2 | 1.240 | 0.501 | 0.684 | 0.228 |
SCW = Edelstahl; CW = verzinkter Baustahl. Beachten Sie, dass mehrere Nennmaße mehrfach mit unterschiedlichen Bundprofilen vorkommen — 1/2″ gibt es als SCW-8, SCW-8-1 und SCW-8-2 —, daher auf die Maße A und C abgleichen, nicht allein auf das Nennmaß.
Technisches Detail
Ein standardmäßiger Gelenkkopf schwenkt, bis das Gehäuse die Befestigungslaschen berührt — und dieser Kontaktpunkt, nicht das Lager, begrenzt meist Ihren Hub. SG/HMS-Distanzstücke umgehen das, indem sie einen konischen Hals direkt in die Kugelbohrung einführen und die Schrauben-Kontaktfläche weiter nach außen verlagern, sodass das Gehäuse deutlich weiter schwenken kann, bevor es irgendetwas berührt.
Der gewonnene Winkel steht in der Maßtabelle: 44° bis 66° über die gesamte SG/HMS-Palette — ein echter Wert, an dem Sie Ihre Fahrwerkgeometrie prüfen können, statt einer vagen „High Misalignment“-Behauptung.
Für maximale Artikulation bei extremen Offroad-Aufbauten kombinieren Sie diese mit einer Kugel für großen Winkelversatz (HMBL), oder steigen Sie um auf eine Gelenkkopf-Serie für großen Winkelversatz wie HJMX, PCM oder PCYM.
Distanzstücke für großen Winkelversatz werden in Paaren — je eines pro Seite der Kugel — eingesetzt. Drei Dinge müssen zusammenpassen:
1. Schraubengröße muss zur Innenbohrung des Distanzstücks passen (Spalte B). 2. Packbreite — Distanzstück + Kugel + Distanzstück — muss zur Öffnung Ihrer Halterung passen; nutzen Sie die Spalte Gesamteinbaubreite. 3. Resultierender Winkel muss im Rahmen bleiben, was der Gelenkkopf selbst zulässt, denn ein Distanzstück kann dem Gelenk keinen größeren Hub verschaffen, als das Gehäuse erlaubt.
| Serie | Werkstoffe | Schrauben-/Bohrungsbereich | Winkel |
|---|---|---|---|
| SG / HMS | Edelstahl / Baustahl | Schraubenbohrung 0.500″ – 0.750″ | 44° – 66° |
| SCNS / CNS | Edelstahl / Baustahl | 5/16″ – 3/4″ | Kegel 16° – 28° |
| SCW / CW | Edelstahl / Baustahl | Nennmaß 1/4″ – 1″ | Gerade (n/v) |
SG/HMS setzt zudem einen Durchmesser von 0.624″ – 0.999″ (Spalte D) in die Kugelbohrung ein — auf den eingebauten Gelenkkopf abstimmen, nicht nur auf die Schraube.
Werkstoffe

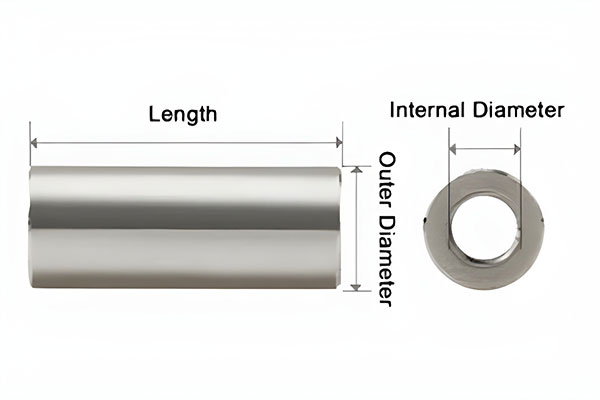

Die drei Standardserien liefern wir in Edelstahl oder verzinktem Baustahl. Darüber hinaus ist das Distanzstück ein zerspantes Teil — Werkstoff und Finish richten sich nach den Anforderungen der Anwendung.
| Werkstoff | Warum Sie es wählen |
|---|---|
| Baustahl 45# | Hohe Festigkeit und wirtschaftlich — der Standardwerkstoff von CNS / CW / HMS, verzinkt |
| 4130 / 4140 / 4340 | Verbesserte Dauerfestigkeit für zyklische, stoßbelastete Lenker |
| SS304 / 316 / 17-4 PH | Korrosionsbeständigkeit für Marine-, Washdown- und Außeneinsatz — der Werkstoff von SG / SCNS / SCW |
| Aluminium 6061 / 7075 | Leichtgewicht, wo ungefederte oder rotierende Masse zählt |
| Andere | Messing, Nylon, technische Kunststoffe, Titan — Angebot je Projekt |
| Oberflächenbehandlung | Merkmal |
|---|---|
| Verzinkung | Rostschutz und kostengünstig — das Standard-Finish für Distanzstücke aus Baustahl |
| Schwarzoxid | Ästhetisches Finish mit Rostschutz |
| Pulverbeschichtung | Erhöhte Haltbarkeit, UV-beständig |
| E-Coating (KTL) | Gleichmäßiges Finish, umweltfreundliches Verfahren |
| Eloxieren | Für Aluminium — verschiedene Farboptionen |
Zink-Nickel und weitere Spezialbeschichtungen auf Anfrage, wenn die Korrosionsspezifik es verlangt.
Anwendungen
Hält Gestänge in Lenkung, Fahrwerk und Maschinenaufnahmen klemmfrei.
Pflicht bei Crawlern und Pre-Runnern, damit Längslenker und Panhard-Gestänge ihren vollen Bewegungsbogen durchfahren, ohne dass das Gehäuse an den Laschen klemmt.

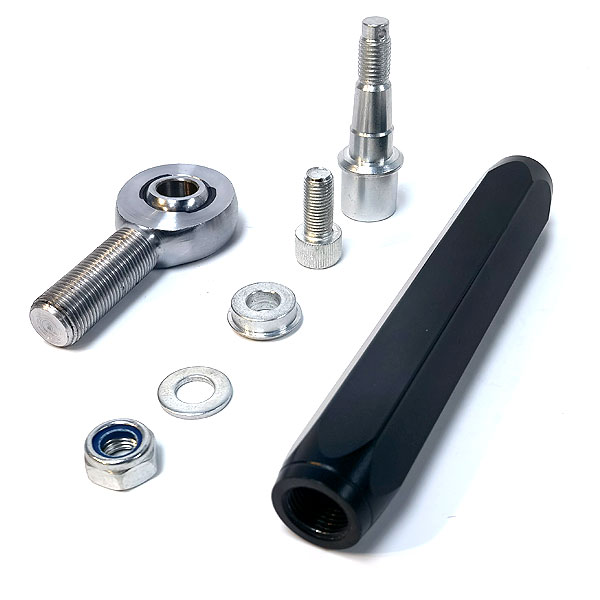

Zentriert Spurstangen-Baugruppen in ihren Halterungen und beseitigt Lenkklemmen bei schnellen Zahnstangenbewegungen.
Setzt präzise Montagespalte und Vorspannung für Aktuatorgestänge in Halterungen und hält Bewegungslinien sauber und gerade.
Wenn ein Gelenklager-Paket eine kontrollierte Einbaubreite braucht, erreicht sie ein kompaktes Kegel-Distanzstück-Profil ohne zusätzliche Bauhöhe.
SG-, SCNS- und SCW-Edelstahlversionen für Washdown, Marine und Außeneinsatz, wo eine verzinkte Variante aus Baustahl nicht halten würde.
Unterstützt geschweißte Rahmen- und Gestängebauten, wo Packmaß und Bundgröße entscheiden, ob das Paket überhaupt passt.
