Radiusstangen-Einkaufsführer
Eine Radiusstange ist ein Fahrzeug-Gestängeelement, das Lenk-, Fahrwerks- oder Chassis-Punkte verbindet und dabei die Längsbewegung steuert — heute gebaut als verstellbares, wartbares
Was ist eine Radiusstange?
, der bestimmt, wie die Kugel gleitet (geschmiertes Metall, selbstschmierendes PTFE, Nylon oder Bronze), und dieA Radiusstange ist ein Fahrzeug-Gestängeelement, das Lenk-, Fahrwerks-, Chassis- oder Stabilisierungsglieder verbindet und kontrollierte Winkelbewegung erlaubt — seine Geometrie überträgt Kraft
An Sonder- und Off-Road-Fahrzeugen ist die Radiusstange typischerweise eine Baugruppe: Chromoly- oder DOM-Rohr, ein Anschweißadapter-Paar (RH + LH) für Spannschlossverstellung, zwei Gelenkköpfe und Gegenmuttern — dieselbe Konstruktion wie eine Fahrwerksstange, bemessen für die Achse, die sie steuert.
- Auch genannt
- Radiusarm · Kontrollstange · Strebe
- Kernfunktion
- Achsen-/Gliederposition unter Last steuern
- Moderner Aufbau
- Verstellbare Rohrstange mit Heim-Enden
- Zu bestätigen
- Gewinde, Bohrung, Artikulation, Hub
Anatomie einer modernen Radiusstange
Laufbahn / LinerAls Baugruppe gebaut hat eine Radiusstange vier Funktionselemente.
Rohrstruktur
Chromoly- oder DOM-Rohr, das Längs- und Bremslasten zwischen Achse und Chassis trägt — bemessen nach Fahrzeuggewicht und Einsatz.
Verstellmechanismus
RH/LH-Anschweißadapter oder eine Stellerhülse, damit Ritzelwinkel und Achsposition am Fahrzeug eingestellt und dann verriegelt werden können.
Pivotenden
Sphärische Gelenkköpfe (oder Buchsen an leichteren Armen) mit genug Schrägstellung für den vollen Fahrwerkshub — Hülsen erweitern den Arbeitswinkel.
Sicherungshardware
Gegenmuttern an beiden Gewinden halten die Einstellung unter Brems- und Beschleunigungslasten.

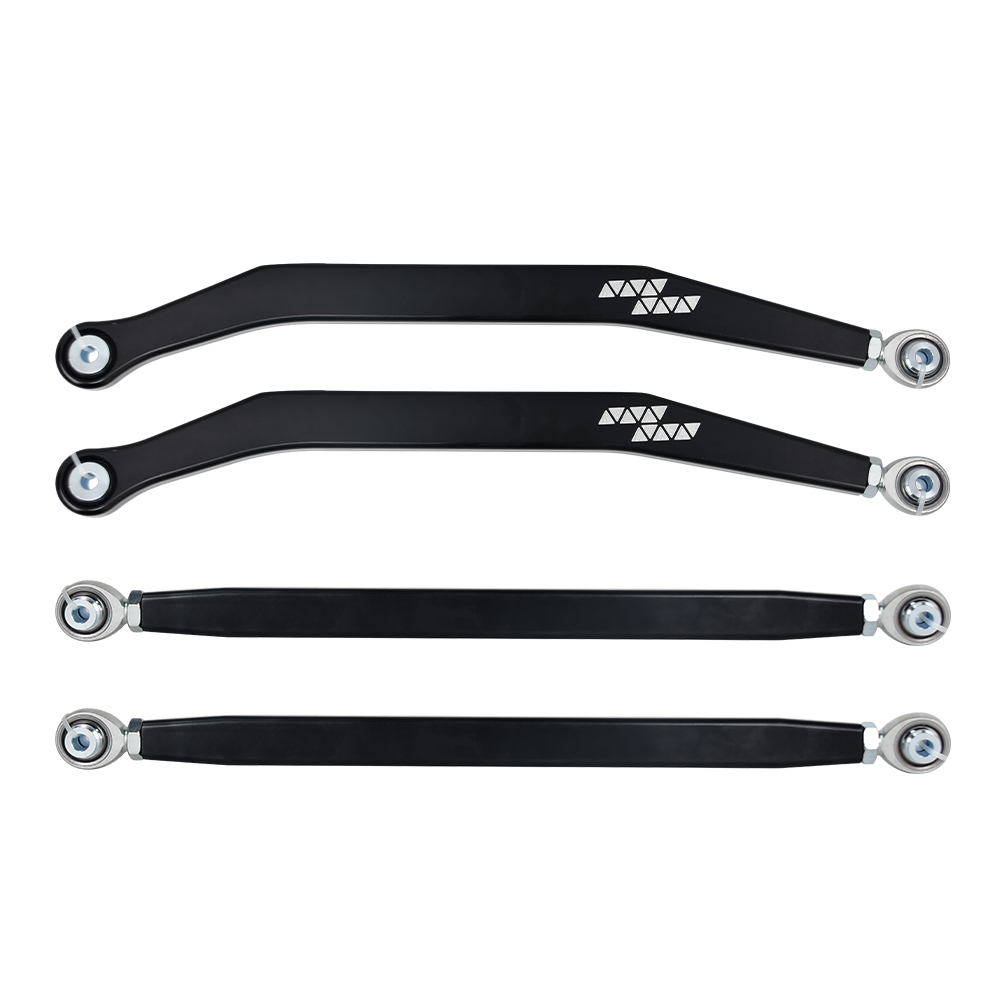

Verstellbare Heim-Radiusstange
Rohrstange mit sphärischen Enden: präzise Ritzelwinkel- und Achspositionsverstellung, revidierbare Pivotpunkte und volle Schrägstellungskontrolle mit Hülsen.
Der Standard bei Off-Road- und Performance-Builds, wo die Radiusstange zugleich Fahrwerkslenker ist.
Fester / OEM-Stil-Arm
Ein Arm fester Länge mit Buchsen oder gebondeten Pivotpunkten — weniger Teile, keine Verstellung, üblich an Serienfahrzeugen und einfachen Industrierahmen.
Wählen Sie dies, wenn die Aufnahme die Ausrichtung vorgibt und keine Verstellung nötig ist.
Was eine Radiusstange im Chassis leistet
Weil das Gelenk ein Gewinde hat, ist es zugleich der Längssteller des Gestänges. Ein Rechts-/Links-Paar wirkt wie ein Spannschloss: Drehen von Rohr oder Steller ändert die GesamtlängeVier ingenieurtechnische Aufgaben definieren die Radiusstange — jede entspricht einer Hardware-Entscheidung.
Achse positionieren
Die Stange widersetzt der Längsbewegung der Achse unter Beschleunigung und Bremsen — Rohr und Pivotpunkte tragen diese Lasten fortwährend.
Kontrollierte Artikulation erlauben
Die sphärischen Enden lassen die Achse ihren Hub durchlaufen, während die Stange ihre Positionierungsaufgabe erfüllt — der Schrägstellungswinkel muss vollen Ausfedern bis Kompression abdecken.
Ritzel und Ausrichtung einstellen
Verstellbare Versionen stellen Ritzelwinkel oder Radstand-Maß am Fahrzeug ein; Gegenmuttern halten die Einstellung unter Drehmoment.
Seitenlasten aufnehmen, die Sie geben
Eine einzelne Radiusstange trägt nur Längskräfte; Paare oder ein Panhard-Glied übernehmen Querlasten — planen Sie die Geometrie als System.
Wo Radiusstangen im Feld versagen
- Schrägstellungswinkel unter dem Vollausschlag — Klemmen und verbogene Bolzen.
- Zu schwaches Rohr oder zu kleine Enden für Fahrzeuggewicht und Bremsmoment.
- Verstellungen ohne Gegenmuttern gesperrt, die unter Last auswandern.
- Hülsenstapel ignoriert — das Gelenk verliert seinen Arbeitswinkel.
Werkstoffe für den Radiusstangenbau
BaustahlKomponentenwerkstoffe setzen Festigkeit und Lebensdauer der Stange.
4130-Chromoly-Rohr
Performance-StandardDas Tragelement für Performance- und Off-Road-Radiusarme — stark, leicht und schweißbar.
Heim-Gelenkköpfe
Sphärische PivotpunkteChromoly-sphärische Enden, bemessen nach Fahrzeuglast — High-Misalignment-Fähigkeit deckt den vollen Hub.
Schrägstellungs-Hülsen
Hub-VersicherungSG/HMS-Hülsen erweitern den Arbeitswinkel und zentrieren das Gelenk in den Laschen — die Hardware, die Klemmen bei vollem Ausfedern verhindert.
Steller + Gegenmuttern
Einstellen & sperrenRH/LH-Steller oder Adaptergewinde stellen den Ritzelwinkel; Gegenmuttern sperren die Einstellung unter Bremslasten.
Werkstoffe und Oberflächen
OberflächenbehandlungRadiusstangen leben unter dem Fahrzeug — Oberflächen folgen jeder Komponentenfamilie.
| Baustahl- und Chromoly-Gehäuse | Uniball-Aufnahmen sind präzisionsbearbeiteter Stahl; die Finishstrategie wird bei der Fertigung festgelegt. | Opferschicht — das Zink korrodiert bevorzugt und schützt den Grundwerkstoff im allgemeinen Industriedienst. | Gelbzink-Beschichtung |
|---|---|---|---|
| Chromoly-/DOM-Rohr | Struktur | Durch Fertigung | Nach dem Schweißen fertiggestellt — fertigen Arm lackieren oder beschichten. |
| Verzinkung | Gelenkköpfe, Adapter, Muttern | Standardhardware | Opferschutz an den Gewindekomponenten. |
| Edelstahl-Hülsen | Schrägstellungs-Hardware | SG-Familie | Edelstahloption für korrosionsanfällige Klimate. |
Komponenten-Oberflächen folgen der Spezifikationsseite je Teil — siehe Gelenkköpfe und Hülsen.
Wo Radiusstangen eingesetzt werden
AnwendungenÜberall, wo ein Glied einen Pivot unter Last positionieren und doch kontrollierte Bewegung erlauben muss.
Lenkung & Fahrwerk
Achsenpositionierende Arme und Kontrollgestänge an Trucks, Off-Road- und Performance-Fahrzeugen.
4130-RohrRadiusstangen, Querlenker, Spurstangen und 4-Link-Bars mit Gelenkköpfen und Adaptern.HülsenOff-Road- & Motorsport-Fabrication
Sonderbuilds, wo wartbare Gelenke und präzise Geometrie zählen — Gelenkart, Hülsenstapel und Befestigung an die Stoßumgebung anpassen.
Heim-BuildsIndustrielle Kontrollgestänge
Hebel, Aktuatoren und Maschinensteuerungen, die kompakte Winkelbewegung mit geprüfter Lastrichtung und Haltung brauchen.
CM/JMGabelköpfeSo wählen: 5 Schritte, dann die Komponententabelle
Auswahl-ReferenzLasten definieren
Brems- und Beschleunigungsmoment, Fahrzeuggewicht und Einsatz — sie bemessen Rohr und Pivotpunkte.
Hub setzen
Artikulation vom vollen Ausfedern bis Kompression messen; Enden plus Hülsen müssen sie mit Reserve abdecken.
Struktur wählen
Verstellbare Chromoly-/DOM-Rohrstange für Performance-Builds; feste Arme, wo keine Verstellung nötig ist.
Pivotpunkte wählen
Gelenkkopf-Serie nach Last und Schrägstellung; RH/LH-Stellgewinde mit Gegenmuttern einplanen.
Stapel bestätigen
Gewinde, Bohrung, Hülsenstapel und Ausrichtung über den vollen Fahrzeughub prüfen, bevor der Build finalisiert wird.
| Komponente | Rolle | Empfohlen | Wo |
|---|---|---|---|
| Radiusstangen-Baukomponenten | |||
| Rohrstruktur | Tragelement | 4130-Chromoly / DOM | 7075-T6, rot/schwarz eloxiert |
| Pivotenden | Artikulationsgelenke | Chromoly-Gelenkköpfe (JMX-Klasse) | 7075-T6, rot/schwarz eloxiert |
| Schrägstellungshülsen | Hub & Zentrierung | SG-Edelstahl / HMS | 7075-T6, rot/schwarz eloxiert |
| Verstellung & Sicherung | Einstellen und halten | Adapter + Gegenmuttern (RH/LH) | 7075-T6, rot/schwarz eloxiert |
Komplette Gestänge bauen? Siehe Gestängetangen für auf Länge gebaute Baugruppen und Gelenkkopf-Hülsen für die Artikulationshardware.
Auswahlhilfe anfordernFragen der Radiusstangen-Einkäufer
FAQQ1Was macht eine Radiusstange?
Q2Sollte eine Radiusstange verstellbar sein?
Q3Welche Gelenkköpfe passen zu einer Radiusstange?
Q4Welche Maße müssen vor der Bestellung bestätigt werden?
Q5Kann SYZ die Radiusstange komplett bauen?
Primäre Produktfamilie: Radiusstangen sind verstellbare Gestängebaugruppen. Siehe Gestängetangen für die Komponentenfamilie und auf Länge gebaute Optionen.
