SCM-T/SCF-T-Gelenkköpfe
Edelstahl · ZollKorrosionsbeständiger 304-Edelstahlkörper mit gehärteter 440C-Edelstahlkugel und PTFE-Liner für wartungsfreien Betrieb
Korrosionsbeständiger Edelstahl + Spezialliner und Gelenkköpfe mit großem Winkelversatz
Edelstahl, hoher Winkelversatz
& selbstschmierende Gelenkköpfe
Spezialgelenkköpfe lösen eines von drei Problemen, die Standard-Stahlgelenkköpfe nicht lösen: Korrosion, zusätzlicher Gelenkwinkel oder wartungsfreier Betrieb. Wählen Sie 304-Edelstahl mit 440C-Kugel für Marine- und Washdown-Einsatz, PCM/PCYM-Chromoly mit hohem Winkelversatz für weite Gelenkwinkel oder Bronze-, Nylon- und Kupfer-PTFE-Laufbahnen für selbstschmierende Industriegestänge.
8 Serien
136 Größen für drei Anforderungen
304 Edelstahl / 440C
Edelstahl-Gehäuse / Kugel
HoherWinkelversatz
PCM-/PCYM-Familie
Bronze · Nylon · PTFE
Optionen für selbstschmierende Laufbahnen
Materialzertifikate verfügbar
Vom Muster zur Containerladung
304/440C-Korrosionsschutz
FK · QA1 · Aurora Cross-Ref
Spezialgeometrie-Beweglichkeit
Überblick
Wie das Sortiment aufgeteilt ist
Das Sortiment teilt sich in drei praktische Gruppen, damit Sie zuerst nach der echten Anforderung wählen: Korrosionsschutz, zusätzlicher Winkelversatz oder wartungsarme Speziallaufbahn.
Wenn Sie eine feste Bolzenanbindung statt eines Gelenkkopfkörpers brauchen, siehe die spezielle Seite Gelenkkopf-Bolzen.
Edelstahl (SCM / SCF)
Korrosionsbeständigkeit ist die dominante
Anforderung. Standard-304-Gehäuse, 440C-Kugel und selbstschmierende PTFE-Liner.
Hoher Winkelversatz (PCM / PCYM)
Weiter Gelenkwinkel ist die
Anforderung; gefertigt aus hochfestem 4130-Chromoly (nicht Edelstahl).
Spezielle selbstschmierende Laufbahnen
Wartungsarm bei mäßiger Last
ohne Edelstahl-Preis. Mit gesinterten Bronze- und spritzgegossenen Nylon-Laufbahndesigns.
Spezifikationen
Werkstoff & Aufbau
Detaillierte Werkstoff- und Bauteilkonfigurationen über alle Spezial- und Edelstahlserien:
| Serie | Gehäuse | Kugel | Laufbahn / Liner | Gewinde | Cross-Ref |
|---|---|---|---|---|---|
| Gewindepassung | 304-Edelstahl, PTFE-ausgekleidet | Edelstahl 440C | PTFE | Zoll UNF | FK, QA1 |
| Fragen der Gelenkkopf-Einkäufer | 304-Edelstahl, PTFE-ausgekleidet | Edelstahl 440C | PTFE | Metrisch | FK, QA1 |
| — High-Misalignment 4130-Chromoly, Bohrung #4–#10 | 4130-Chromoly, Schwarzoxid, PTFE-ausgekleidet | 52100 (hoher Winkelversatz) | PTFE | Zoll UNF | QA1 |
| PCYM-T / PCYF-T | 4130-Chromoly, Schwarzoxid, PTFE-ausgekleidet | 52100 (hoher Winkelversatz) | PTFE | Aktuelle Records: Zoll UNF; Taxonomie sagt metrisch — prüfen | QA1 |
| VM / VF | Baustahl, gelb verzinkt | 52100 | Gesinterte, ölgetränkte Bronze | Zoll UNF | FK, Aurora |
| PM / PF | Baustahl, gelb verzinkt | 52100 | Spritzgegossenes Nylon | Zoll UNF | Aurora, QA1, Midwest Control |
| MPM / MPF | Baustahl, gelb verzinkt | 52100 | Spritzgegossenes verstärktes Nylon + PTFE | Metrisch | — |
| SA-TK / SI-TK | Baustahl, silbern verzinkt | 52100 | Kupferlegierung, PTFE-ausgekleidet | Metrisch | — |
Vollständiges Sortiment
8 Spezial- & Edelstahlserien · 136 Größen
SCM-MT/SCF-MT-Gelenkköpfe
Edelstahl · metrischMetrisches Gegenstück zur SCM-Linie — 304-Edelstahlgehäuse und 440C-Stahlkugel mit PTFE-Liner für ISO-Metrikbaugruppen
PCM(-T)-Gelenkköpfe
Chromoly · ZollWeitwinkel-Gelenkköpfe mit Außengewinde und 4130-Chromoly-Gehäuse, schwarzoxidbeschichtet zum Korrosionsschutz.
PCYM-T/PCYF-T-Gelenkköpfe
Chromoly · Einheitsbezeichnung ausstehendWeitwinkel-Hochversatzserie, Außen- und Innengewinde-Ausführungen, PTFE-ausgekleidet, Schwarzoxid-Finish. Die aktuell 11 veröffentlichten Produktrecords
VM-/VF-Gelenkköpfe
Spezial · BronzeDie ölgetränkte poröse Bronze-Laufbahn zieht Öl unter Reibung an die Kugeloberfläche für kontinuierliche Selbstschmierung. Cross-Ref
PM-/PF-Gelenkköpfe
Spezial · NylonDie gespritzte Nylonlaufbahn bietet spielfreie Anpassung, dämpft Vibrationen und verhindert Metall-Metall-Stick-Slip. Cross-Ref
MPM-/MPF-Gelenkköpfe
Spezial · metrischMetrische Serie mit gespritzter Laufbahn aus selbstschmierendem verstärktem Nylon und PTFE für wartungsfreie Automationsgestänge.
SA-TK/SI-TK-Gelenkköpfe
Spezial · metrischKupferlegierungs-Laufbahn mit PTFE-Liner, Außen- (SA) und Innengewinde-Ausführungen (SI) in ISO-Metrischgewinden.
Beliebte Größen
Beliebte Edelstahl- & Spezial-Gelenkkopf-Größen
Öffnen Sie zuerst einen Live-Produktdatensatz und nutzen Sie die Serienseite für die vollständige Größentabelle.
| Produktfamilie | Bohrung | Gewinde / Norm | Produkt |
|---|---|---|---|
| SCMR8T | 1/2″ | 1/2-20 | Produkt ansehen → |
| SCMR12T | 3/4″ | 3/4-16 | Produkt ansehen → |
| SCFR8T | 1/2″ | 1/2-20 | Produkt ansehen → |
| SCMR16MT | M16 | M16 × 2.0 | Produkt ansehen → |
| PCMR8-10-T | 1/2″ | 5/8-18 | Produkt ansehen → |
| PCMR12-T | 3/4″ | 3/4-16 | Produkt ansehen → |
| VMR8 | 1/2″ | 1/2-20 | Produkt ansehen → |
| PMR8 | 1/2″ | 1/2-20 | Produkt ansehen → |
| SA16TK | M16 | M16 × 2.0 | Produkt ansehen → |
Die richtige Serie wählen
Welche Spezialfamilie passt zum Job?
Starten Sie bei der dominanten Anforderung und bestätigen Sie exakte Bohrung, Gewinde, Winkel und Last auf der Spezifikationsseite.
Korrosion → SCM
Wählen Sie SCM-T/SCF-T für Zoll oder SCM-MT/SCF-MT für metrisch. Beide nutzen 304-Edelstahlkörper, 440C-Kugeln und PTFE-Liner.
Beweglichkeit → PCM / PCYM
PCM ist die bestätigte Zoll-Option mit hohem Winkelversatz. Aktuelle PCYM-Produktrecords sind Zoll UNF, obwohl das Taxonomie-Label metrisch sagtt
Low maintenance → specialty races
VM/VF use sintered bronze; PM/PF and MPM/MPF use molded nylon; SA-TK/SI-TK use a copper-alloy PTFE race.
Exakte Teileauswahl: prüfen Sie Bohrung, Gewinde, Winkelversatz, Liner/Laufbahn und Last auf der jeweiligen Serienseite. Für einen Gewindebolzen statt eines LagersGelenkkopf-Bolzen →.
Anwendungen
Wo Spezial- & Edelstahl-Gelenkköpfe eingesetzt werden
Bestimmen Sie zuerst die Umgebung und bestätigen Sie dann Last und Spiel der Serie.
Marine & Außenbereich
SCM/SCF, wenn Salzsprühen, Feuchtigkeit und Rostflecken die dominierenden Risiken sind.
Lebensmittel & Washdown
304/440C-Edelstahl mit PTFE-Auskleidung für Washdown-Bereiche mit eingeschränktem Schmierzugang.
Korrosionsnachweis
Nutzen Sie Salzsprühhistorie und Materialzertifikate, um Edelstahl statt verzinktem Stahlkörper zu wählen.
| Anwendung | Serie | Warum |
|---|---|---|
| Marine-Lenkung / Decksbeschläge | SCM/SCF | 304-Körper + 440C-Kugel + PTFE durch die Lagerbaugruppe |
| Lebensmittel / Pharma / Washdown | SCM-T/SCF-T | Edelstahlausführung ohne routinemäßigen Schmierbedarf |
| Chemieanlagen-Gestänge | SCM-MT/SCF-MT | Metrische Edelstahloption; chemische Kompatibilität bestätigen |
| Offroad-Fahrwerk mit großem Federweg | PCM(-T)/PCYM-Familie | Hohe Beweglichkeit; PCYM-Einheitsbezeichnung vor Bestellung prüfen |
| Sonder-4-Link / hohe Beweglichkeit | PCM(-T) | Weitwinkel ohne Klemmen |
| Prüf- und Messtechnik | PM/PF, MPM/MPF | Spritzgegossenes Nylon für geringe Reibung, Dämpfung und geringes Spiel |
| Wartungsarme Industriegestänge | VM/VF, SA-TK/SI-TK | Selbstschmierende Bronze- oder Kupfer-PTFE-Laufbahn |
Werkstoff & Qualität
Was wir für Spezialprogramme prüfen
Salzsprühprüfung
Nutzen Sie Umgebung und Expositionszyklus, um zu entscheiden, ob ein verzinkter Körper ausreicht oder Edelstahl nötig ist.
Werkzertifikate 304 / 440C
Materialzertifikate können für Edelstahlkörper- und Kugelanforderungen in OEM-Angeboten geliefert werden.
Maßprüfung
Bestätigen Sie Bohrung, Gewinde, Kugelbewegung, Laufbahn und Montageumfang gegen die freigegebene Serienzeichnung.
Vervollständigen Sie das Gestänge
Edelstahl- & Spezialkomponenten
Gelenkkopf-Distanzhülsen
Fügen Sie Edelstahl-SCW/CW-Distanzhülsen-Optionen für Spiel und Winkelversatz hinzu.
Gelenkkopf-Bolzen
Verwenden Sie einen separaten Bolzen, wenn die Montageseite eine Gewinde- oder feste Anbindung braucht.
COM-SS-Gelenklager
Vergleichen Sie Edelstahl-Gelenklager, wenn kein Gelenkkopf-Schaft nötig ist.

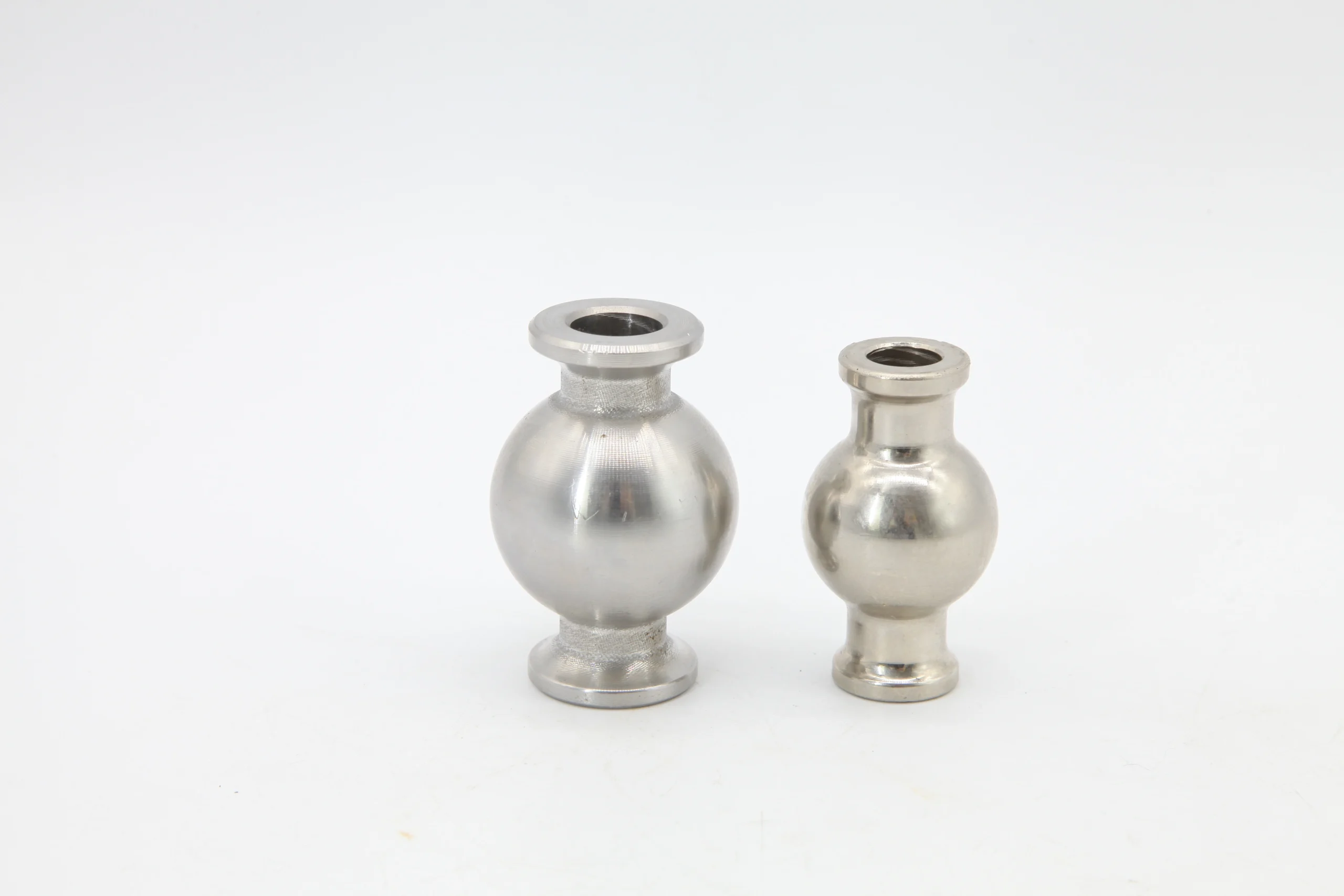

440C-Stahlkugeln
Beziehen Sie Edelstahl-Kugelkomponenten separat für individuelle Lagerbaugruppen.
FAQ
Häufige Fragen
Welcher Edelstahlgrad wird bei SYZ- Edelstahlgelenkköpfen verwendet?
304-Edelstahlkörper mit 440C-Edelstahlkugel und PTFE-Liner — Korrosionsschutz
plus Selbstschmierung. SCM-T/SCF-T (Zoll) und SCM-MT/SCF-MT (metrisch).
Wann sind Edelstahl-Gelenkköpfe den Aufpreis gegenüber verzinktem Stahl wert?
Wenn das Gelenk dauernder Feuchtigkeit, Salzsprühen, Chemieexposition oder
Washdown ausgesetzt ist — Verzinkung verzögert, verhindert aber keine Korrosion und kann durchscheuern. Edelstahl widersteht
Korrosion über den ganzen Querschnitt.
Sind Edelstahl-Gelenkköpfe so fest wie Stahl?
Edelstahl tauscht etwas Lastreserve gegen Korrosionsschutz. Für maximale
Festigkeit in nicht korrosiver Umgebung ist Chromoly stärker; wählen Sie Edelstahl, wenn die Umgebung
verzinkten Stahl korrodieren würde.
Was ist ein Gelenkkopf mit hohem Winkelversatz und welche Serien gibt es?
Eine Ausführung für einen größeren Winkelbereich vor dem Klemmen — PCM(-T) (Zoll) und
PCYM-T/PCYF-T (aktuelle Produktrecords: Zoll; Taxonomie-Label sagt metrisch — prüfen), 4130-Chromoly mit Schwarzoxid und PTFE.
Was bedeutet „selbstschmierend“ bei diesen Serien?
Eine Laufbahn ohne Schmierbedarf: PTFE-Liner (Edelstahl, PCM), gesinterte ölgetränkte
Bronze (VM/VF), spritzgegossenes Nylon (PM/PF, MPM/MPF) oder Kupferlegierung-PTFE (SA-TK).
Gespritzte Nylonlaufbahn oder PTFE-Liner — was hält länger?
Eine gespritzte Nylonlaufbahn ist ein dickes Strukturbauteil (längere Verschleißlebensdauer,
Schwingungsdämpfung, Nullspiel) mit geringerer Maxlast; ein PTFE-Liner ist eine dünne, reibungsarme Schicht, die
durchscheuern kann, aber höhere Lasten auf metallischer Laufbahn trägt. Wählen Sie nach Last vs. Präzision.
Bieten Sie Gelenkköpfe mit Bolzen an?
Ja — Beziehen Sie Bolzen- oder Gewindebolzen-Teile separat auf der Seite Gelenkkopf-Bolzen. Diese Seite deckt Lager-Edelstahl- und Spezialliner-Gelenkköpfe ab.
Sind sie in Zoll und metrisch verfügbar?
Ja — Zoll (SCM-T, PCM, VM, PM) und metrisch (SCM-MT, MPM, SA-TK); aktuelle PCYM-Produktrecords sind Zoll und sollten vor Bestellun
Welcher Edelstahlgrad wird bei SYZ-Edelstahlgelenkköpfen verwendet?
304-Edelstahlkörper mit 440C-Edelstahlkugel und PTFE-Liner, für Korrosionsschutz plus Selbstschmierung. SCM-T/SCF-T sind zin
Wann sind Edelstahl-Gelenkköpfe den Aufpreis gegenüber verzinktem Stahl wert?
Wenn das Gelenk dauernder Feuchtigkeit, Salzsprühen, Chemieexposition oder Washdown ausgesetzt ist. Verzinkung verzögert, verhindert aber keine Korrosion und kann durchscheuern; Edelstahl widersteht Korrosion über den ganzen Querschnitt.
Sind Edelstahl-Gelenkköpfe so fest wie Stahl?
Edelstahl tauscht etwas Lastreserve gegen Korrosionsschutz. Für maximale Festigkeit in nicht korrosiver Umgebung ist Chromoly stärker; wählen Sie Edelstahl, wenn die Umgebung verzinkten Stahl korrodieren würde.
Was ist ein Gelenkkopf mit hohem Winkelversatz und welche Serien?
Eine Ausführung für einen größeren Winkelbereich vor dem Klemmen — PCM(-T) Zoll und PCYM-T/PCYF-T (aktuelle Produktrecords: Zoll; Taxonomie-Label sagt metrisch — prüfen), 4130-Chromoly mit Schwarzoxid und PTFE.
Was bedeutet selbstschmierend bei diesen Serien?
Eine Laufbahn ohne Schmierbedarf: PTFE-Liner (Edelstahl, PCM), gesinterte ölgetränkte Bronze (VM/VF), spritzgegossenes Nylon (PM/PF, MPM/MPF) oder Kupferlegierung mit PTFE (SA-TK).
Gespritzte Nylonlaufbahn oder PTFE-Liner — was hält länger?
Eine gespritzte Nylonlaufbahn ist ein dickes Strukturbauteil mit längerer Verschleißlebensdauer, Schwingungsdämpfung und Nullspiel, aber geringerer Maxlast; ein PTFE-Liner ist eine dünne, reibungsarme Schicht, die durchscheuern kann, aber höhere Lasten auf metallischer Laufbahn trägt.
Haben Sie Gelenkköpfe mit Bolzen?
Ja. Beziehen Sie Bolzen- oder Gewindebolzen-Teile separat auf der Gelenkkopf-Bolzen-Seite; diese Seite deckt Lager-Edelstahl- und Spezialliner-Gelenkköpfe ab.
Gibt es Edelstahl- & Spezialgelenkköpfe in Zoll und metrisch?
Ja. Zoll-Optionen umfassen SCM-T, PCM, VM und PM; metrische Optionen SCM-MT, MPM und SA-TK; aktuelle PCYM-Produktrecords sind Zoll und sollten vor Bestellung geprüft werden.
Engineering-Tools
Rechner für diese Produktfamilie
Schätzen Sie den erforderlichen Bewegungsspielraum für einen Gewinde-Gelenkkopf.
Prüfen Sie die Arbeitslast gegen Ihren gewählten Sicherheitsfaktor.
