JMX-M / JFX-M Series — Metric Rod Ends

JMX-M & JFX-M Series
Metric 3-Piece Chromoly Rod Ends

Metric Threads · Heat Treated Alloy Steel Body · PTFE Lined Optional

18

Markenkompatibilität

18

Cross-Suche

JMX-M JFX-M series rod end product overview

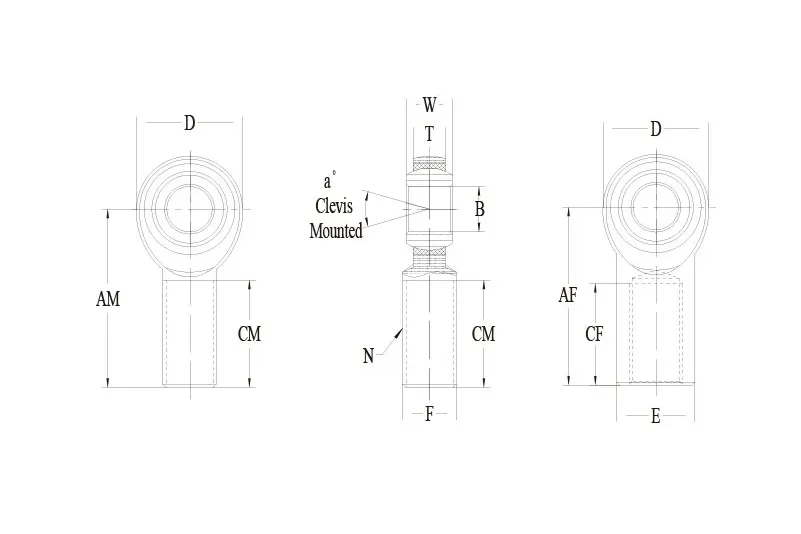

JMX-M JFX-M series metric rod end technical drawing

SYZ Art.-Nr.

Beliebige SYZ Art.-Nr.

NOCH NICHT GEFUNDEN

NOCH NICHT GEFUNDEN

NOCH NICHT GEFUNDEN

NOCH NICHT GEFUNDEN

NOCH NICHT GEFUNDEN

NOCH NICHT GEFUNDEN

Beliebiges B

Beliebiges N

B

N

Polyurethan

TYPE	RH PART NO.	LH PART NO.	BGEWINDE +0.065 -0.012	DGEWINDE +0.38 -0.38	NBREITE METRIC	WKugel +0.12 -0.12	TKugel +0.13 -0.13	BALLGEWINDE LÄNGE	CM / CFLÄNGE +0.40 -0.40	Beliebiges a°LÄNGE +1.00 -1.00	A°REF. Statisch LÄNGE	STATIC(LBS) Gewicht (N)	WEIGHTMenge (G)	QTY	ACTION	DETAILS
Hinzufügen	JMXR5M	JMXL5M	5	16	M5 X 0.8	8	6.25	11.10	33 (AM)	20 (CM)	14	5170	13
Hinzufügen	JMXR6M	JMXL6M	6	19	M6 X 1.0	9	7	12.70	36 (AM)	22 (CM)	13	17725	18
Hinzufügen	JMXR8M	JMXL8M	8	22.25	M8 X 1.25	12	8.75	15.88	42 (AM)	25 (CM)	18	33137	31
Hinzufügen	JMXR8Mx1.0	JMXL8Mx1.0	8	22.25	M8 X 1.0	12	8.75	15.88	42 (AM)	25 (CM)	18	33137	31
Hinzufügen	JMXR10M	JMXL10M	10	27	M10 X 1.5	14	10.50	19.05	48 (AM)	29 (CM)	17	50225	68
Hinzufügen	JMXR10Mx1.25	JMXL10Mx1.25	10	27	M10 X 1.25	14	10.50	19.05	48 (AM)	29 (CM)	17	50225	68
Hinzufügen	Werkstoffkunde	JMXL12M	12	30	M12X1.75	16	12	22.23	54 (AM)	33 (CM)	17	44487	78
Hinzufügen	JMXR12Mx1.25	JMXL12Mx1.25	12	30	M12X1.25	16	12	22.23	54 (AM)	33 (CM)	17	44487	78

🍪
