XM-OS / JMX-OS Series — Offset Rod Ends

XM-OS & JMX-OS Series
Offset Chromoly Rod Ends

Offset Head Design · Differential Clearance Solution · Self-Lubricating Nylon Race

6
Offset Rod End Choices
2
XM / JMX Families

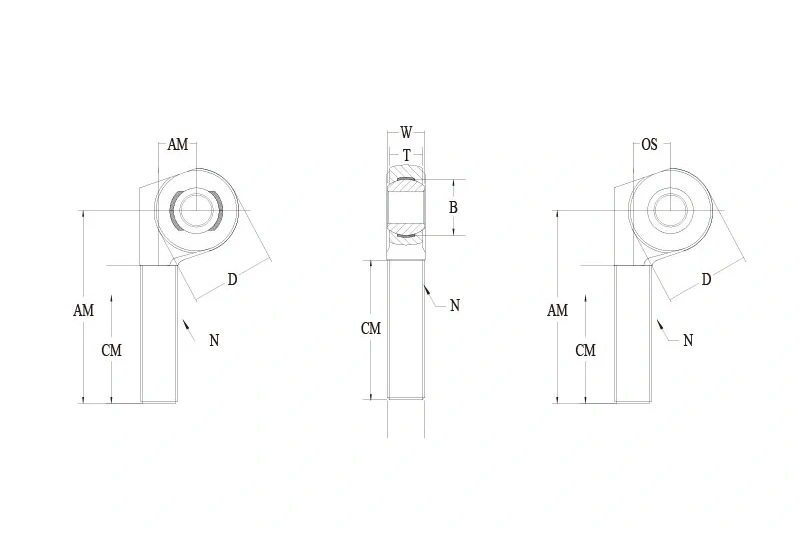

XM-OS JMX-OS offset rod end product overview XM-OS JMX-OS offset rod end detail view

Beliebiges B

Beliebiges N

Typ DURCHM. DURCHM. BGEWINDE
+.0025
-.0005		DGEWINDE
+.005
-.005		NBREITE
BREITE		WKugel
+.005
-.005		TKugel
+.005
-.005		Statische RadiallastGEWINDE
LÄNGE		StandardoberflächenLÄNGE
+.015
-.015		DLÄNGE
+0.62
-0.31		A°REF.
Statisch
LÄNGE		OSOFF SET
LÄNGE		Außengewinde Außengewinde Hinzufügen
HinzufügenXMR10 OSXML10 OS0.62501.7505/8-180.7500.5621.1253.001.78120.82 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
HinzufügenXMR12 OSXML12 OS0.75001.7503/4-160.8750.6871.3123.001.80140.87 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
HinzufügenXMR14 OSXML14 OS0.87502.0007/8-140.8750.7651.3754.493.0570.87 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
HinzufügenXMR12-14 OSXML12-14 OS0.75002.0007/8-140.8750.7651.3124.493.05120.87 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
HinzufügenJMXR14 OSJMXL14 OS0.87502.0007/8-140.8750.7651.3754.493.0570.87 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
HinzufügenJMXR12-14 OSJMXL12-14 OS0.75002.0007/8-140.8750.7651.3124.493.05120.87 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.

Laufbahn:

  • Spritzgegossen, verstärktes Nylon mit PTFE. 52100 bearing steel, precision ground, heat treated, and hard chrome plated.
  • Chromoly-Stahl 4130, wärmebehandelt, hartverchromt. Injection molded reinforced nylon with PTFE.
  • Verfügbare Bolzenvarianten: 4130 chromoly steel, heat treated, and hard chrome plated.

Notizen

  • Offset Clearance Design: The offset body helps eliminate tie rod and differential cover clearance interference in tight steering and suspension layouts.
  • Mixed Family Availability: Covers both XM-OS and JMX-OS variants for different bore and shank combinations.
  • Self-Lubricating Construction: The PTFE-reinforced nylon race is maintenance-free and designed for dry operation.
  • Suitable Applications: Commonly used in steering links, off-road suspension systems, custom fabrication, and race vehicle packaging where offset head geometry is required.
🍪
