XM-/XF-Serie — Chromoly-Gelenkköpfe

XM- & XF-Serie
Hochfeste Chromoly-Gelenkköpfe

Heavy-Duty-Schaft · selbstschmierender PTFE-Liner · 4130-Chromoly-Gehäuse

Gelenkkopf-Varianten (Außengewinde)

Gelenkkopf-Varianten (Innengewinde)

Markenkompatibilität

Cross-Suche

SYZ Art.-Nr.

FK Rod Ends

Aurora

QA1

Alinabal

Midwest Control

Gesamter Spezifikationsbereich

Art.-Nr.

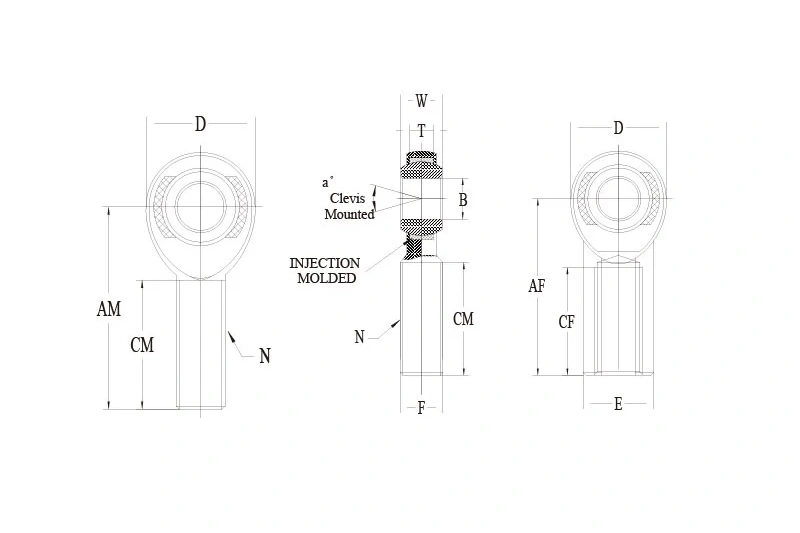

Typ	Art.-Nr. (RH)	Art.-Nr. (LH)	BDURCHM. +.0025 -.0005	DDURCHM. +.010 -.010	NGEWINDE UNF 3A	WBREITE +.005 -.005	TBREITE +.005 -.005	KugelDURCHM. REF.	AM / AFLÄNGE +.015 -.015	CM / CFLÄNGE +.062 -.031	A°VERSATZ WINKEL REF.	StatischRADIAL LAST (LBS)	GewichtCA. (LBS)	Details
Außengewinde	XMR3	XML3	0.1900	0.625	10-32	0.312	0.250	0.437	1.250	0.750	13	2851	0.03	Details ansehen
Außengewinde	XMR7-8	XML7-8	0.4375	1.312	1/2-20	0.562	0.437	0.812	2.438	1.500	12	23452	0.24	Details ansehen
Außengewinde	XMR14	XML14	0.8750	2.000	7/8-14	0.875	0.765	1.375	3.375	2.000	7	45051	0.88	Details ansehen
Außengewinde	XMR32	XML32	2.0000	5.000	2-12	1.750	1.500	2.875	8.000	4.000	12	225924	–	Details ansehen
Innengewinde	XFR3	XFL3	0.1900	0.625	10-32	0.312	0.250	0.437	1.062	0.562	13	3733	0.04	Details ansehen
Innengewinde	XFR7	XFL7	0.4375	1.125	7/16-20	0.562	0.437	0.812	1.812	1.062	14	10285	0.19	Details ansehen
Innengewinde	XFR12	XFL12	0.7500	1.750	3/4-16	0.875	0.687	1.312	2.875	1.750	14	28081	0.69	Details ansehen
Innengewinde	XFR16-2	XFL16-2	1.0000	2.750	1-12	1.375	1.000	1.875	4.125	2.125	17	76200	2.58	Details ansehen

Kugel: 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Laufbahn: Spritzgegossen, verstärktes Nylon mit PTFE.
Gehäuse: Chromoly-Stahl 4130, wärmebehandelt, hartverchromt.
