EXM/EXF-Serie — Präzisions-Gelenkköpfe aus Baustahl

EXM- & EXF-Serie
Präzisions-Gelenkköpfe aus Baustahl

Lastnut-Design · selbstschmierende Nylonlaufbahn · Baustahlgehäuse gelb verzinkt

Gelenkkopf-Varianten (Außengewinde)

Gelenkkopf-Varianten (Innengewinde)

Markenkompatibilität

Cross-Suche

SYZ Art.-Nr.

FK Rod Ends

Aurora

QA1

Alinabal

Midwest Control

Gesamter Spezifikationsbereich

Art.-Nr.

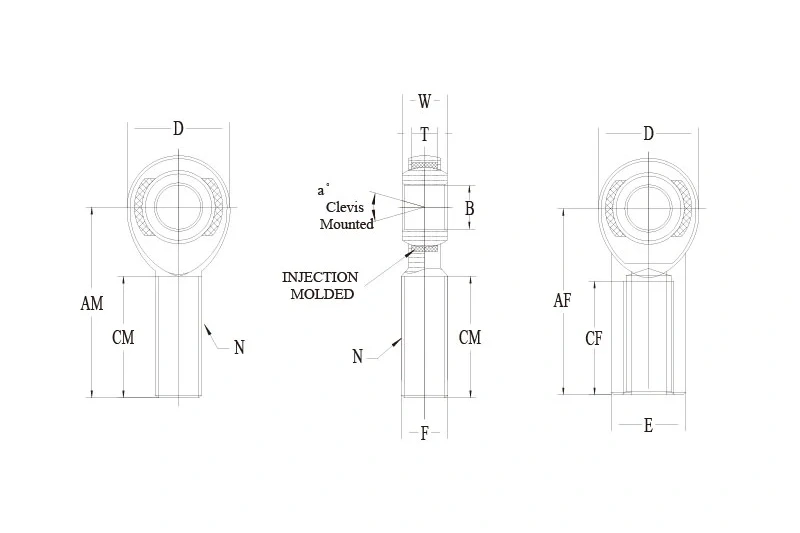

Typ	Art.-Nr. (RH)	Art.-Nr. (LH)	BDURCHM. +.0025 -.0005	DDURCHM. +.010 -.010	NGEWINDE UNF 3A	WBREITE +.005 -.005	TBREITE +.005 -.005	KugelDURCHM. REF.	AM / AFLÄNGE +.015 -.015	CM / CFLÄNGE +.062 -.031	A°VERSATZ WINKEL REF.	StatischRADIAL LAST (LBS)	GewichtCA. (LBS)	Details
Außengewinde	EXMR3	EXML3	0.1900	0.625	10-32	0.312	0.250	0.437	1.250	0.750	13	1169	0.03	Details ansehen
Außengewinde	EXMR6-7	EXML6-7	0.3750	1.125	7/16-20	0.500	0.406	0.719	2.125	1.375	10	7180	0.15	Details ansehen
Außengewinde	EXMR10	EXML10	0.6250	1.500	5/8-18	0.750	0.562	1.125	2.625	1.625	16	11226	0.36	Details ansehen
Außengewinde	EXMR16-2	EXML16-2	1.0000	2.750	1-12	1.375	1.000	1.875	4.125	2.125	17	43541	2.13	Details ansehen
Innengewinde	EXFR3	EXFL3	0.1900	0.625	10-32	0.312	0.250	0.437	1.062	0.562	13	1531	0.04	Details ansehen
Innengewinde	EXFR7	EXFL7	0.4375	1.125	7/16-20	0.562	0.437	0.812	1.812	1.062	14	4218	0.19	Details ansehen
Innengewinde	EXFR12	EXFL12	0.7500	1.750	3/4-16	0.875	0.687	1.312	2.875	1.750	14	16848	0.69	Details ansehen
Innengewinde	EXFR16-2	EXFL16-2	1.0000	2.750	1-12	1.375	1.000	1.875	4.125	2.125	17	43541	2.11	Details ansehen

Kugel: 52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Laufbahn: Spritzgegossen, verstärktes Nylon mit PTFE für selbstschmierende, selbstabdichtende Leistung.
Gehäuse: Baustahl, gelb verzinkt, für dauerhaften Korrosionsschutz und kommerzielle Leistung.
