PCYM-T / PCYF-T Series — High Misalignment Chromoly Rod Ends

PCYM-T & PCYF-T Series
High Misalignment Chromoly Rod Ends

Built-in Spacers · Up to 24° Articulation · 4130 Chromoly Steel · PTFE Lined

Markenkompatibilität

Cross-Suche

PCYM T PCYF T high misalignment rod ends

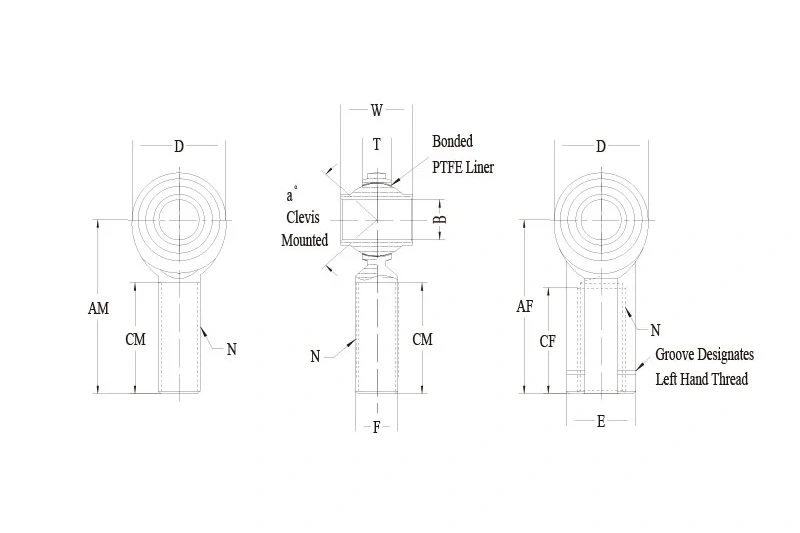

PCYM T PCYF T high misalignment rod end technical drawing

SYZ Art.-Nr.

Beliebige SYZ Art.-Nr.

NOCH NICHT GEFUNDEN

Beliebiges B

Beliebiges N

Polyurethan

Typ	DURCHM.	DURCHM.	BGEWINDE +.0025 -.0005	DGEWINDE +.010 -.010	NBREITE BREITE	WKugel +.005 -.005	TKugel +.005 -.005	StandardoberflächenLÄNGE +.015 -.015	Beliebiges a°LÄNGE +.062 -.031	A°REF. Statisch LÄNGE	LAST(LBS) Gewicht CA.	GewichtMenge CA.	Außengewinde
Hinzufügen	PCYMR6T	PCYML6T	0.3750	1.125	3/8-24	0.875	0.390	—	2.125	1.375	46	11050	0.14	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Hinzufügen	PCYMR8T	PCYML8T	0.5000	1.500	1/2-20	1.250	0.470	—	2.625	1.625	60	16240	0.33	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Hinzufügen	PCYMR10T	PCYML10T	0.6250	1.750	5/8-18	1.375	0.531	—	2.875	1.750	48	21219	0.51	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Hinzufügen	PCYMR12T	PCYML12T	0.7500	2.000	3/4-16	1.500	0.651	—	3.375	2.000	54	29127	0.79	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Hinzufügen	PCYFR6T	PCYFL6T	0.3750	1.125	3/8-24	0.875	0.390	—	2.125	1.062	46	11050	0.20	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Hinzufügen	PCYFR8T	PCYFL8T	0.5000	1.500	1/2-20	1.250	0.470	—	2.625	1.375	60	16240	0.43	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Hinzufügen	PCYFR10T	PCYFL10T	0.6250	1.750	5/8-18	1.375	0.531	—	2.875	1.562	48	21219	0.57	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.
Hinzufügen	PCYFR12T	PCYFL12T	0.7500	2.000	3/4-16	1.500	0.651	—	3.375	1.785	54	29127	0.84	52100-Lagerstahl, präzisionsgeschliffen, wärmebehandelt und hartverchromt für sanfte Bewegung und verlängerte Lebensdauer.

Laufbahn:

Spritzgegossen, verstärktes Nylon mit PTFE. 52100 Bearing Steel, precision ground, heat-treated, and Hard Chrome Plated with extended shoulders for built-in high misalignment.
Verfügbare Bolzenvarianten: 4130 Chromoly Steel, heat treated and black oxide coated to handle high leverage and off-road impact loading.
Verfügbare Bolzenvarianten: PTFE liner provides self-lubricating performance without separate spacers or frequent maintenance.

Notizen

Built-In High Misalignment: The extended shoulder ball reduces the need for separate misalignment spacers.
PTFE Lined Construction: Standard on the T-series for maintenance-reduced articulation.
