Wenn Sie schon länger Rod Ends beschaffen oder damit arbeiten, sind Ihnen wahrscheinlich Heim-Joint-Typen wie Zweiteilige, Dreiteilige oder spritzgegossene begegnet. Klingt einfach, oder? Doch wenn man tiefer einsteigt, ist nicht immer klar, worin sie sich unterscheiden – und wann man welche einsetzt.
Genau dafür ist dieser Artikel gedacht. Wir schneiden das Drumherum ab und geben Ihnen einen praxisnahen Überblick über die drei häufigsten Heim-Joint-Typen. Kein Blabla, keine Theorievorträge – nur das, was für echte Anwendungen zählt.
Was ist ein zweiteiliger Heim Joint?
Wenn Sie schon einmal einen Heim Joint in der Hand hatten, der aussah wie eine Kugel, die einfach in ein Metallgehäuse gepresst wurde – dann betrachten Sie wahrscheinlich ein zweiteiliges Gelenkkopf. Es ist die schlankste und kostengünstigste Ausführung am Markt, konzipiert für Einfachheit über allem.
Kugel
Gehäuse

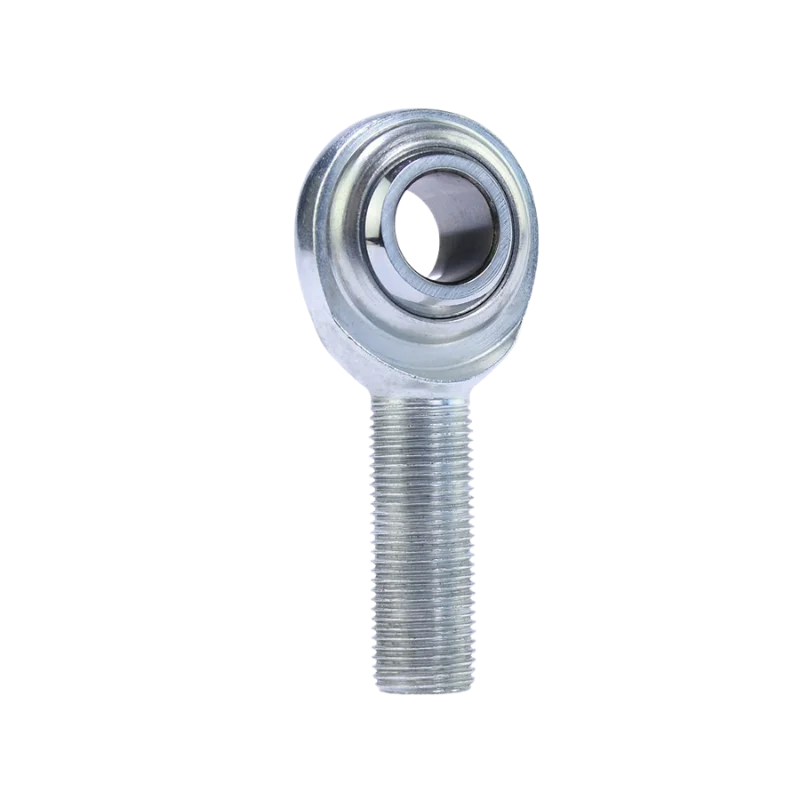

Wie im obigen Bild „Zweiteiliges Rod End mit Außengewinde“ gezeigt, besteht ein zweiteiliger Heim Joint aus nur zwei Komponenten:
- Einer Kugel (typischerweise aus 52100-Wälzlagerstahl oder Edelstahl, wärmebehandelt und präzisionsgeschliffen)
- Einem Gehäuse (Körper), das zugleich als Laufbahn fungiert (meist Baustahl, Chromoly oder Edelstahl, teilweise verzinkt)
Es gibt keinen separaten Einsatz oder innere Laufbahn. Die Kugel sitzt direkt in einer bearbeiteten Kugelpfanne im Gehäuse. Diese Einfachheit ist zugleich ihre Stärke und ihre Grenze.
Konstruktiv gesehen sind zweiteilige Gelenke das, was wir eine Metall-auf-Metall-Lösung nennen – ohne Zwischenmaterial zur Reibungsminderung oder Stoßdämpfung. Das macht sie anfälliger für Verschleiß bei Dauerbewegung, verleiht ihnen aber auch ein solides, direktes Ansprechverhalten bei statischen oder niederfrequenten Anwendungen.
- Kostengünstig für Aufgaben mit geringer Last — Ideal, wenn Menge mehr zählt als feinabgestimmte Leistung.
- Leicht und kompakt — Weniger Teile, geringere Masse, einfache Integration in kompakte Konstruktionen.
- Unkomplizierte Montage — Keine Ausrichtung des Einsatzes und keine Drehmomentvorspannung zu beachten.
- Tolerant gegenüber leichten Winkelversatz — Ermöglicht weiterhin Winkelbewegung in Steuerungsgestängen.
- Keine verschleißfeste Schicht — Metall-auf-Metall-Kontakt bedeutet schnelleren Verschleiß bei oszillierenden oder hoch belasteten Bedingungen.
- Nicht für stoßbelastete Anwendungen geeignet — Kann sich unter schweren oder stoßartigen Lasten verformen oder lockern.
- Einmalig einsetzbar — Nicht überholbar. Einmal verschlissen, müssen sie komplett ersetzt werden.
- Neigung zu Spiel im Laufe der Zeit — Besonders bei Einsatz ohne Staubschutz in schmutzigen Umgebungen.
Kurz gesagt: Wenn Sie für leichte Lasten und saubere Umgebungen konstruieren und die Kosten niedrig halten möchten, ist das zweiteilige Gelenkkopf eine solide Wahl. Kennen Sie nur seine Grenzen – erwarten Sie nicht, dass er Rennsport-Federungslasten oder starke industrielle Vibrationen übersteht.
Was ist ein dreiteiliger Heim Joint?
Wenn die Anwendung ernst wird – denken Sie an Motorsport, Offroad-Fahrwerke oder schwere industrielle Bewegungen – kommen dreiteilige Heim Joints zum Zug. Diese Gelenke sind auf Festigkeit, Langlebigkeit und gleichmäßigere Bewegung unter echter Belastung ausgelegt.
Kugel
Gehäuse
Laufbahn

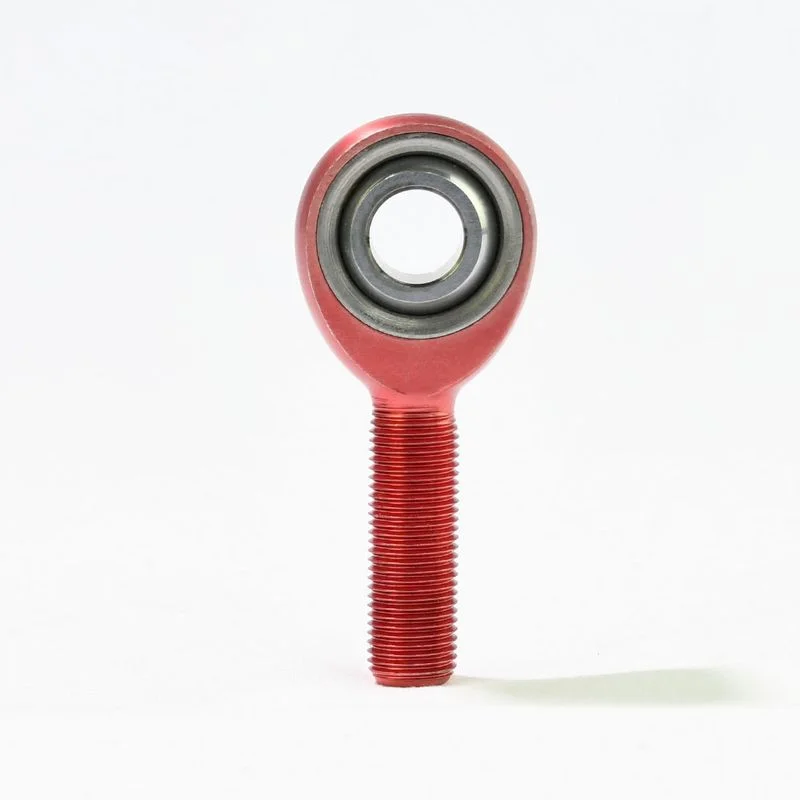

Wie im obigen Bild „Rot anodisierter dreiteiliger Heim Joint aus Aluminium“ gezeigt, besteht ein dreiteiliger Heim Joint im Gegensatz zur zweiteiligen Version aus:
- Einer Kugel, meist aus wärmebehandeltem, präzisionsgeschliffenem 52100-Wälzlagerstahl oder Edelstahl
- Einer inneren Laufbahn (oder einem Einsatz), die zwischen Kugel und Gehäuse sitzt
- Einem Gehäuse (Körper), typischerweise aus legiertem Stahl, Edelstahl oder Chromoly – oft verzinkt oder mit Schwarzoxid-Beschichtung
Das Material der Laufbahn kann variieren: es kann PTFE zur Selbstschmierung sein (hier erfahren Sie, warum PTFE in Rod Ends häufig eingesetzt wird), Bronze (zur Ölspeicherung) oder spritzgegossenes Nylon (für weniger Reibung und Geräusch). Diese Mittelschicht wirkt sowohl als Lastverteiler als auch als Verschleißschutz – mit deutlich höherer Haltbarkeit als die Direktkontakt-Bauweise eines zweiteiligen Gelenks
Zudem sind diese Gelenke oft für enge Toleranzen vorgespannt, und einige erlauben sogar eine Drehmomentjustage bei der Montage.
- Hohe Tragfähigkeit — ausgelegt für hohe Axial- und Radialkräfte
- Langlebig — besserer Verschleißschutz, insbesondere mit PTFE- oder Bronze-Laufbahnen
- Geschmeidige Bewegung — ideal für häufige oder schnelle Bewegungen
- Optionale Verstellbarkeit — Vorspannung und Drehmomentkontrolle in einigen Ausführungen verfügbar
- Höhere Kosten — mehr Komponenten, mehr Bearbeitung, hochwertigere Werkstoffe
- Etwas schwerer — zusätzliche Materialschichten erhöhen das Gewicht
- Überdimensioniert für Leichtlast-Einsätze — kann übertrieben sein, wenn hohe Leistung nicht benötigt wird
Wenn Sie also dauerhafte Leistung brauchen – besonders in Systemen, die sich biegen, schwenken oder Vibrationen übertragen – sind dreiteilige Rod Ends die richtige Wahl. Sie sind gebaut, um Belastung zu verkraften, ohne auseinanderzufallen – genau deshalb sind sie die erste Wahl für Fahrwerkssysteme, Rennfahrzeuge und Industriemaschinen.
Was ist ein spritzgegossener Heim Joint?
Wenn Sie an Konstruktionen arbeiten, bei denen sanfter Lauf, Schwingungsdämpfung und Kosteneffizienz wichtiger sind als pure Kraft, sind Ihnen wahrscheinlich spritzgegossene Heim Joints begegnet. Diese Gelenke stehen oft im Schatten, werden aber breit in Automationsequipment, leicht belasteten Gestängen und sogar OEM-Anwendungen eingesetzt, wo das Preis-Leistungs-Verhältnis entscheidend ist.
Kugel
Gehäuse
Laufbahn
Wie im obigen Bild „Rot anodisierter dreiteiliger Heim Joint aus Aluminium“ gezeigt, folgt ein spritzgegossener Heim Joint konstruktiv weiterhin dem Dreiteil-Schema:
- Einer Kugel, meist aus Stahl oder Edelstahl, wie bei anderen Rod-End-Typen
- Einem Einsatz bzw. einer Laufbahn aus gespritztem Polymer, typischerweise mit PTFE verstärktem Nylon.
- Einem Gehäuse, konstruktiv ähnlich dem des dreiteiligen Heim Joints.
Ja – technisch gesehen ist es ein dreiteiliger Heim Joint. Aufgrund der Fertigungsart und der Einsatzbereiche behandeln die meisten Ingenieure ihn jedoch als eigene Kategorie. Es geht weniger um austauschbare Einsätze als um den automatisierten Spritzgussprozess, der ein spielfreies Maß und hervorragende Schwingungsdämpfung erzeugt.
- Schwingungsdämpfung — Der gespritzte Einsatz absorbiert Vibrationen und Fahrbahngeräusche, ideal für Automobilfahrwerke.
- Spielfreies Maß — Der Spritzgussprozess erzeugt eine dichte Abdichtung, die Schmutz und Feuchtigkeit natürlich abweist.
- Wartungsfrei — Hochwertige Polymereinsätze (z. B. PTFE/Nylon) sind selbstschmierend und erfordern kein Schmieren.
- Kosteneffizient — Automatisierter Spritzguss senkt die Produktionskosten bei Großserien erheblich.
- Temperaturgrenzen — Der Polymereinsatz hält der extremen Hitze nicht stand, die ein Metall-auf-Metall-Gelenk verträgt.
- Einsatzverformung — Unter Extremlasten kann sich der Kunststoffeinsatz eher verdichten oder verformen als eine massive Stahllaufbahn.
- Nicht überholbar — Die Einheit ist versiegelt; einmal verschlissen, muss sie komplett ersetzt werden.
- Chemische Empfindlichkeit — Das Einsatzmaterial kann auf bestimmte aggressive Industrie-Lösungsmittel reagieren.
Kurz gesagt: Spritzgegossene Rod Ends sind eine kluge Lösung, wenn Sie nicht an die Leistungsgrenze gehen – aber dennoch saubere Bewegung, geringe Reibung und kostengünstige Skalierung wünschen. Und obwohl sie die gleiche Grundarchitektur wie dreiteilige Ausführungen teilen, verdienen sie wegen ihrer einzigartigen Werkstoffe, Spritzgussverfahren und Leistungseigenschaften eine eigene Kategorie.
Detaillierter Vergleich: Aufbau, Leistung und Fertigung
Aufbau
Auf den ersten Blick mögen alle Heim-Joint-Typen ähnlich aussehen – doch ihr innerer Aufbau erzählt eine andere Geschichte.
| Typ | Kernstruktur | Einsatz/Laufbahn | Gehäuse |
|---|---|---|---|
| Zweiteilig | Kugel + Gehäuse | Keine | Metallkörper dient als Laufbahn |
| Dreiteilig | Kugel + Laufbahn + Gehäuse | PTFE, Bronze oder Nylon | Chromoly-Stahl, Baustahl, Edelstahl, Aluminium |
| Spritzgegossen | Kugel + gespritzte Laufbahn + Gehäuse | Mit PTFE verstärktes Nylon | Chromoly-Stahl, Baustahl, Edelstahl, Aluminium |
- Zunächst: Zweiteilige Gelenke sind die einfachsten – im Grunde nur eine Kugel, direkt in einen Metallkörper gepresst.
- Im Vergleich dazu fügen dreiteilige Gelenke eine eigene Laufbahn (Einsatz) zwischen Kugel und Körper ein, was Bewegung und Lebensdauer verbessert.
- Spritzgegossene Gelenke folgen demselben Layout, bilden den Einsatz jedoch aus gespritzten Werkstoffen.
Ja, die spritzgegossene Version ist technisch dreiteilig – doch da sie so anders gefertigt wird, behandeln die meisten Ingenieure sie als eigene Klasse.
Leistung
Bei der Leistung gehen die Unterschiede weit über den Aufbau hinaus.
| Typ | Tragfähigkeit | Reibung | Lebensdauer | Geräusch/Vibration |
|---|---|---|---|---|
| Zweiteilig | Niedrig bis mittel | Hoch (Metall auf Metall) | Kürzer | Mittel bis hoch |
| Dreiteilig | Mittel bis hoch | Niedrig (mit Einsatz) | Lang | Weniger Geräusch |
| Spritzgegossen | Niedrig bis mittel | Niedrig | Mittel | Leise, aber weniger stabil unter Last |
- Zweiteilige Gelenke eignen sich hervorragend für statische oder wenig bewegte Anwendungen, aber Reibung und Verschleiß nehmen schnell zu.
- Im Gegensatz dazu glänzen dreiteilige Konstruktionen unter Last – sie sind die langlebigsten und stabilsten bei hochfrequenter Bewegung.
- Für Bewegungen mit geringerer Belastung meistern spritzgegossene Varianten die Bewegung gut, aber sie sind nicht für hochbelastete Aufgaben gemacht.
Wenn Sie leise, geschmeidige und saubere Bewegung brauchen – nehmen Sie die spritzgegossene Version. Wenn Sie Festigkeit und Lebensdauer brauchen – nehmen Sie die dreiteilige.
Fertigung
Zu verstehen, wie jeder Heim-Joint-Typ gefertigt wird, erklärt Preis, Leistung und Grenzen.
| Typ | Fertigungsverfahren | Kosten | Anpassungsfähigkeit |
|---|---|---|---|
| Zweiteilig | Zerspanung + Fügepressen | Niedrig | Niedrig |
| Dreiteilig | Präzisionsbearbeitung + Einsetzen der Laufbahn | Mittel bis hoch | Hoch |
| Spritzgegossen | Polymer in Metallgehäuse gespritzt | Niedrig (Massenproduktion) | Mittel (abhängig vom Werkzeug) |
- Einfach gesagt sind zweiteilige Gelenke günstig und in großen Mengen leicht zu fertigen, aber ihnen fehlt konstruktive Flexibilität.
- Im Vergleich dazu kosten dreiteilige Gelenke mehr Zeit und Präzision, aber Sie erhalten volle Kontrolle über Vorspannung, Einsatzmaterial und Passung.
- Folglich punkten spritzgegossene Gelenke bei den Stückkosten—besonders bei skalierten Produktionsmengen – doch die Werkzeugeinrichtung erfordert eine größere Vorabinvestition.
Wie wählt man Heim-Joint-Typen für verschiedene Anwendungen?
Offroad & Motorräder
Offroad-Setups erleben heftige Bewegungen, plötzliche Stöße und schmutzige Umgebungen. Federstreben und Lenker dort erfordern unbedingt dreiteilige Heim Joints, idealerweise mit PTFE-Einsätzen oder sogar abgedichteten Varianten. Vermeiden Sie alles aus Kunststoff oder ohne Einsatz – Schmutz und Vibration zerstören sie im Nu.
Automotive & Rennsport
Bei Rennsport-Chassis, Lenkungsgestängen und Stabilisatoren sind Präzision und minimales Spiel entscheidend. Verwenden Sie vorgespannte dreiteilige Rod Ends mit hochfesten Gehäusen wie Chromoly. An unkritischen Stellen (z. B. Seilhalterungen) können zweiteilige Gelenke genügen – niemals aber in schnell bewegen Lastpfaden.
Landwirtschaftliche Maschinen
Rod Ends in landwirtschaftlichen Anwendungen haben mit Schlamm, Vibration und unregelmäßiger Wartung zu kämpfen. Verwenden Sie dreiteilige Gelenke für bewegliche oder schwenkende Arme, idealerweise mit Schmiernippeln oder Bronze-Laufbahnen. Zweiteilige Heim Joints können in Gas- oder Verstellgestängen eingesetzt werden, nicht aber an tragenden Gelenkpunkten.
Industrieautomation
Die Automation profitiert bei Armen und Vorrichtungen von spritzgegossenen Rod Ends – leise, geschmeidig und korrosionsbeständig. Für Hochzyklus-Achsen oder wo präzise Vorspannung zählt, bieten dreiteilige Heim Joints mit PTFE-Laufbahnen bessere Wiederholgenauigkeit und Stabilität über die Zeit.
Schwergeräte
Denken Sie an Bagger und Krane: hohe Stoßlasten, häufige Bewegung und raue Bedingungen. Dreiteilige Heim Joints mit Metall-auf-Metall-Laufbahnen (wie Kupfer oder PTFE) halten hier am besten. Zweiteilige Rod Ends verformen oder lockern sich unter wiederholten Schlagkräften – vermeiden Sie sie hier.
Luft- und Raumfahrt
In Luft- und Raumfahrtanwendungen zählt Gewicht, aber auch Präzision. Dreiteilige Heim Joints mit leichten Gehäusen und PTFE-Laufbahnen dominieren hier. In lastfreien Bereichen können spritzgegossene Versionen oder sogar Composite-Rod Ends akzeptabel sein – prüfen Sie das aber immer gegen die Normvorgaben.
Robotik & Präzisionsgeräte
Im Bereich Robotik glänzen spritzgegossene Rod Ends bei hochfrequenter Bewegung mit geringer Last. Ihre leisen Bewegungen und ihr geringes Gewicht passen zu Endeffektoren, Sensorik-Gimbals und Spannern. Wenn wiederholgenaue Bewegung kritisch ist, greifen Sie zu reibungsarmen dreiteiligen Rod Ends.
Marine & Offshore
Im Marineumfeld ist Salzwasser der Feind. Verwenden Sie dreiteilige Gelenke aus Edelstahl mit abgedichteten oder selbstschmierenden Einsätzen. Vermeiden Sie zweiteilige Gelenke aus Baustahl – sie fressen sich fest oder rosten schnell. Bei nicht tragenden Verbindungen funktionieren spritzgegossene Rod Ends mit UV-beständigen Kunststoffen gut.
Bergbau und Energie
Rechnen Sie mit abrasivem Staub, schweren Lastspitzen und minimalen Wartungsfenstern. Wählen Sie dreiteilige Rod Ends mit verstärkten Laufbahnen, Schmieranschlüssen und Schutzbeschichtungen. Die Bergbau- und Energieumgebung zerreißt kunstoffbasierte Gelenke – spritzgegossene Typen sind hier nicht geeignet.
Weitere Wege, Heim-Joint-Typen zu klassifizieren
Auch wenn die Kategorien zweiteilig, dreiteilig und spritzgegossen die meisten Anwendungsfälle abdecken, verlangt die Ingenieurspraxis oft spezifischere Merkmale. Je nach Anwendung können Faktoren wie Wartungsfreundlichkeit, Korrosionsbeständigkeit, Winkeltragfähigkeit oder Gewichtsersparnis entscheidend sein.
Hier sind neun weitere Wege, Heim Joints zu klassifizieren – jeder mit seinen eigenen Vorteilen im passenden Kontext.
| Typ | Aufbau & Werkstoffe | Wesentliche Merkmale | Typische Anwendungen |
|---|---|---|---|
| Einteilig (massives Rod End) | Kugel und Gehäuse werden als eine Einheit gefertigt oder geschmiedet | Extrem fest, keine Fügestellen, hohe Steifigkeit | Luft- und Raumfahrt, Militär, crashsichere Mechanismen |
| Vierteilig | Kugel + 2 Laufbahnen + Gehäuse | Verteilt Lasten besser, besser bei schweren Stößen | Industriearme, Bergbaugelenke |
| Selbstschmierend | Dreiteilig mit PTFE- oder ölgetränkter Laufbahn | Wartungsfrei, sanfte Bewegung | Robotik, Lebensmittelverarbeitung |
| Schrägkontakt | Versetzte Laufbahn oder Kugel zur Aufnahme winkliger Lasten | Nimmt Radial- und Axiallasten auf | Lenkwellen, Fahrwerksgelenkpunkte |
| Überholbares Rod End | Separates Gehäuse, Kugel, Buchsen, Scheibe und Sicherungsring. | Voll wartbar und anpassbar; verschlissene Teile statt des gesamten Gelenks ersetzen; verlängerte Lebensdauer. | Offroad-Rennsport, Hochleistungs-Fahrwerkssysteme, schwere Lenkungsgestänge |
| Rod End mit Kugellager | Kugel mit integriertem Präzisionslager | Hochdrehzahlrotation, extrem geschmeidiger Lauf | Gasgestänge, Lenker im Motorsport |
| Abgedichteter Heim Joint | Standardgelenk mit integrierter Staub-/Wasserdichtung | Schützt vor Schmutz und Wasser, längere Lebensdauer | Offroad-Fahrzeuge, Marineanwendungen |
| Schmierbares Rod End | Gehäuse mit Schmieranschluss und Kanal | Geeignet für schmutzige/schwere Umgebungen | Landwirtschaft, Bau, Bergbau |
| Metall auf Metall | Kugel und Laufbahn aus Metall, ohne Einsatz | Höchste Steifigkeit, weniger Spiel, kann nachgezogen werden | Rennsport, hoch belastete Schwenkarme |
| Schweißbarer Heim Joint | Gehäuse mit schweißfertiger Basis, ohne Gewinde | Direkt an die Struktur geschweißt | Sonderbauten, Fahrwerksaufnahmen |
| Composite-Heim-Joint | Aus Kohlefaser oder hochfestem Polymer gefertigt | Leichtgewichtig, korrosionsbeständig | Drohnen, leichte Robotik, Reinräume |
Richtig entscheiden: Den perfekten Heim-Joint-Typ wählen
Mittlerweile haben Sie gesehen, dass nicht alle Heim-Joint-Typen gleichwertig sind. Ob Sie ein einfaches zweites Rod End für ein Gasgestänge, einen belastbaren dreiteiligen Heim Joint für die Federung oder ein leichtes spritzgegossenes Rod End für einen Roboterarm wählen – jeder Typ hat eine klare Rolle.
Letztlich geht es beim Verständnis von Aufbau, Leistung und Anwendungspassung nicht nur um Datenblätter – sondern um die richtige Entscheidung für Ihre spezifische Konstruktion. Wenn Sie das nächste Mal Kataloge durchsehen oder mit einem Lieferanten sprechen, wissen Sie genau, worauf Sie achten müssen – und warum.
Wenn Sie noch unsicher sind, welche Heim-Joint-Typen zu Ihren Anwendungsfällen passen, zögern Sie nicht, uns zu kontaktieren. Das richtige Gelenk verbessert nicht nur die Leistung – es spart Zeit, Geld und eine Menge Kopfschmerzen.
Die Wahl zwischen zweiteilig, dreiteilig oder spritzgegossen ist nur ein Schritt. Für den gesamten Prozess der Heim-Joint-Auswahl entdecken Sie unseren Großhändler-Einkaufsführer.
