Sie haben stundenlang auf eine Interferenz in der Aufhängung gestarrt? Drei verschiedene Anbindungslängen ausprobiert? Winkel justiert, bis Ihnen der Kopf schwirrte? Die frustrierende Wahrheit: Das Problem liegt wahrscheinlich weder an der Länge noch am Winkel. Es liegt am Versatz (Offset) – ein Detail, das die meisten Builder übersehen, bis es zu spät ist.

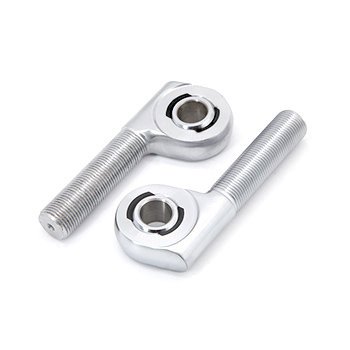

Was ist ein Gelenkkopf mit Versatz?
Gelenkköpfe (auch Heim Joints oder Gelenklager genannt) sind die Arbeitstiere von Aufhängungs- und Lenksystemen. Das Standarddesign ist simpel: Kugellager im Gehäuse, angeflanschter Gewindeschaft, Kugelmittelpunkt exakt auf der Schaftmittellinie. In den meisten Anwendungen funktioniert das bestens – bis der Platz knapp wird.
Gelenkköpfe mit Versatz durchbrechen diese Fluchtung: Der Kugelmittelpunkt sitzt seitlich versetzt zur Schaftmittellinie. Klingt unbedeutend, doch in engen Chassis entscheidet dieser Versatz darüber, ob es „passt perfekt“ oder „passt gar nicht“. Am Markt sind üblicherweise 5-15mm Versatz üblich, skaliert nach Bohrung und Anwendung.

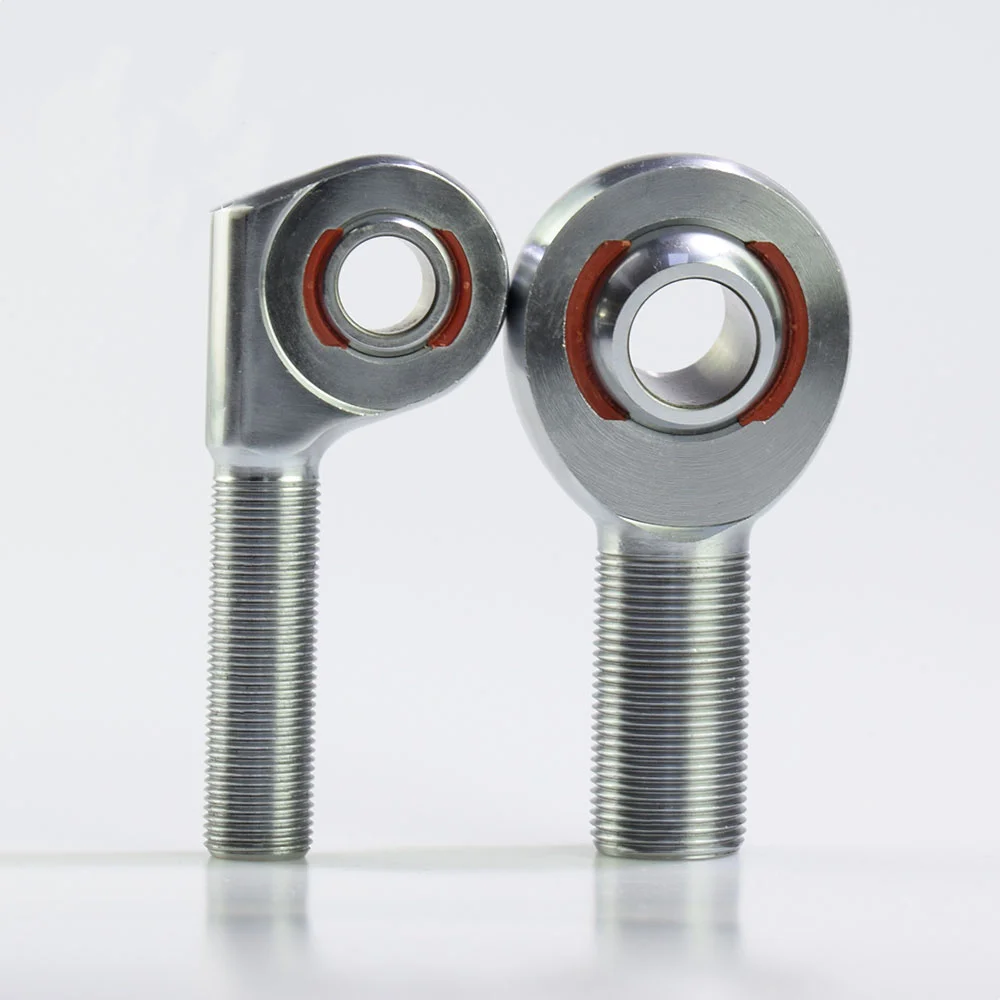

Der visuelle Unterschied ist sofort erkennbar. Standard-Gelenkkopf: Die Kugel fluchtet aus jedem Winkel mit dem Schaft. Gelenkkopf mit Versatz: Der Kugelmittelpunkt ist sichtbar 5-15mm aus der Achse verschoben. Kleine Verschiebung, enorme Wirkung, wenn Sie um jeden Millimeter Freiraum kämpfen.
Die Geometrie hinter dem Freiraumgewinn
Versatz zu verstehen verlangt geometrisches Denken. Wenn Ihre Anbindung mit Standard-Gelenkkopf den Kraftstofftank oder den Rahmenlängsträger behindert: Wo liegt das eigentliche Problem? Der Kugelmittelpunkt ist auf die Verlängerungslinie des Schafts fixiert – genau dort, wo Sie ihn nicht haben wollen.
Wie die seitliche Versetzung funktioniert
Das Versatzdesign verlagert den Lastpunkt (Kugelmittelpunkt) seitlich aus der Montageebene. Direkte Folge: Freiraumgewinn. Läuft die Anbindung parallel zu einem Hindernis (Kraftstofftank, Längsträger, Lenkgetriebe), entspricht der Versatz in etwa dem Freiraumgewinn. Schräg montiert? Der reale Gewinn sinkt wegen der Dreiecksgeometrie – je steiler der Winkel, desto geringer der effektive Gewinn.
Konkretes Beispiel: Mit Standard-Hardware liegt der Spurstangenkopf 5mm vom Kraftstofftank entfernt. Tauschen Sie ihn gegen einen Spurstangenkopf mit 10mm Versatz. Bei paralleler Montage gewinnen Sie nahezu die vollen 10mm und erhöhen den Gesamtfreiraum von 5mm auf 13-15mm – genug, um von „Streifkontakt“ auf „sicheren Abstand“ zu wechseln. Der tatsächliche Gewinn variiert leicht mit Einbauwinkel und Verlauf, aber die Verbesserung ist erheblich. Rock-Crawler-Projekte bestätigen es immer wieder: 10mm Versatz in typischer Vorderachsgeometrie machen aus „streift knapp“ ein „fährt frei durch“.
Die Winkelkompensation als zusätzlicher Effekt
Versatz bedeutet nicht nur physischen Freiraum. In 4-Link-Aufhängungen verbessert er auch die Geometrie bei extremen Winkeln.
Denken Sie an einen 4-Link bei Volleinfederung. Die Winkel der Anbindungen werden steil. Mit Standard-Gelenkköpfen kann die Kontaktfläche des Kugellagers an den Rand stoßen und ein Blockieren verursachen, das die Laufruhe der Aufhängung ruiniert. Gelenkköpfe mit Versatz verändern die Kugelposition und erhalten eine bessere Dreiecksgeometrie selbst am Kompressionslimit.
Die Ressourcen zur Aufhängungsgeometrie von Ridetech betonen es: Eine gute 4-Link-Geometrie vermeidet Blockieren sowohl bei Volleinfederung als auch bei voller Ausfederung (Droop). Die Praxis bestätigt das: Richtig ausgelegte Heim Joints mit Versatz verhindern Blockieren, indem sie die Kugel in ihrem sicheren Schwenkbereich halten – und vermeiden den Moment, in dem die Geometrie das Lager über seine Grenze zwingt. Ergebnis: harmonischer Lauf über den gesamten Federweg.
Wo Gelenkköpfe mit Versatz glänzen
Die Anwendungen reichen weit über das Erwartete hinaus – vom Offroad-Fahrzeug bis zur Industriehydraulik.
Offroad und Rennsport
- Rock Crawler sind das Revier des Spurstangenkopfs mit Versatz. Auf einen größeren Kraftstofftank für mehr Reichweite umgerüstet? Eine Ölwanne aus dem Zubehörmarkt installiert? Die werkseitige Führung der Spurstange kollidiert nun mit diesen Anbauten. Viele Projekte zeigen dieselbe Lösung: Spurstangenköpfe mit Versatz vorne. Kein Neuentwurf der Lenkgeometrie. Kein Verlegen des Tanks. Teile tauschen, Freiraum gewinnen.
- 4-Link-Aufhängungen leben von der geometrischen Flexibilität, die Heim Joints mit Versatz bieten. Obere Streben, untere Streben – egal. Versatz lässt Fachbetriebe ideale Anti-Squat- und Anti-Dive-Werte auch im engsten Chassis treffen. Fragen Sie professionelle Builder von Custom-Buggies und Rock Bouncers: Versatz ist kein Zubehör. Er ist Standard.
- Buggies und UTVs packen alles in ein minimales Chassisvolumen. Gelenkköpfe mit Versatz sind oft der einzige Weg, Interferenzen ohne Rahmenneubau zu lösen. Besonders wo die Lenkanbindung die Querlenker der Aufhängung kreuzt, schafft Versatz Layouts, die mit Standardkomponenten physikalisch unmöglich wären.
⚙️ Schnellcheck: Läuft die Anbindung weniger als 1-2 Zoll von Rahmenträgern, Tank oder Lenkteilen entfernt? Dann brauchen Sie höchstwahrscheinlich Gelenkköpfe mit Versatz.
Industrie- und Landmaschinen
Gelenkköpfe mit Versatz arbeiten weit über den Automobilbereich hinaus. Industrielle Hydrauliksysteme nutzen Versatz, um Konflikte zwischen Zylinderanbindung, Leitungen und Steuerventilen zu vermeiden. Gerätehersteller melden eine deutliche Reduzierung der Halterungen – in kompakten Hydraulikanlagen lassen sich mit Versatzlösungen 20-30% der Sonderhalterungen einsparen. Einfacheres Design, niedrigere Kosten, schnellere Lieferung.
Landmaschinen mit Klappmechanismen (Mähdrescher, Sämaschinen) brauchen große Bewegung auf kleinem Raum. Gelenkköpfe mit Versatz liefern den nötigen Freiraum an den Gelenkpunkten, ohne Festigkeit oder Zuverlässigkeit zu opfern.
Auch Baumaschinen profitieren. Etwa die Anbindung des Auslegers eines Baggers – Bereiche, voll mit Hydraulikleitungen, Kabeln und Anbauteilen. Gelenkköpfe mit Versatz schaffen wertvollen Raum für diese kritischen Komponenten.
Sonderfertigung
Branchendaten von Profi-Fertigern: 20-30% der Sonderprojekte stoßen auf Situationen, die Versatzlösungen erfordern. Hochgradig individualisierte Renn- und Showfahrzeuge treiben diesen Anteil noch höher. Wenn Sie von Grund auf bauen oder eine bestehende Struktur stark umbauen, funktionieren Katalogannahmen von der Stange nicht mehr. Versatz wird zum Werkzeug, das die ideale Geometrie physisch machbar macht.
Gelenkkopf mit Versatz vs. Standard-Gelenkkopf
Versatz ist nicht immer die Antwort. Kluge Auswahl wichtet geometrische Bedürfnisse, Kosten und Einbaurealität.
Wann ein Gelenkkopf mit Versatz nötig ist
- Physische Interferenz gibt das deutlichste Signal. Weniger als 20mm Freiraum zwischen Anbindung und Hindernis gemessen? Ein Standard-Gelenkkopf funktioniert nicht. Entweder Halterpositionen neu auslegen oder Versatz fahren – Letzteres ist meist einfacher.
- Geometrisches Blockieren ist ein weiteres Alarmsignal. Standard-Gelenkkopf eingebaut und die Lenkung fühlt sich schwergängig oder ruckelig an? Die Aufhängung läuft nicht weich? Blockieren kann die Ursache sein. Versatz verbessert die Arbeitswinkel des Kugellagers und löst das Problem oft sofort.
- Anwendungen mit extremen Winkeln machen Versatz fast zur Pflicht. Übersteigt der Gesamtfederweg (Kompression + Ausfederung) 12 Zoll oder liegt der einseitige Federweg über 6-8 Zoll (150-200mm), nähern sich Standard-Gelenkköpfe in Extremstellungen ihrer Winkelkapazität. Der zusätzliche Winkelfreiraum des Versatzes hält das Lager auch bei vollem Federweg im optimalen Arbeitsbereich.
Wann ein Standard-Gelenkkopf ausreicht
- Offene Layouts mit reichlich Platz (über 50mm Freiraum) brauchen keinen Versatz. 20-30% Aufpreis für eine Funktion, die Sie nie nutzen? Schlechtes Preis-Leistungs-Verhältnis.
- Gerade Anbindungen mit minimalem Winkelwechsel funktionieren einwandfrei mit Standard-Gelenkköpfen. Die Winkelkapazität reicht bereits. Die geometrischen Vorteile des Versatzes werden akademisch.
- Kostensensible Projekte verdienen eine sorgfältige Abwägung. Versatz kostet typischerweise 20-30% mehr als das vergleichbare Standardmodell. Budget knapp? Zuerst Halterpositionen oder Anbindungsverlauf anpassen. Erst wenn Anpassungen nicht helfen, greifen Sie zu Versatz.
Entscheidungsrahmen
Freiraum messen
Abstand der Anbindung zum nächsten Hindernis
Winkel bewerten
Winkeländerung der Anbindung über den gesamten Federweg
Budget prüfen
Können Sie den Versatzaufpreis verkraften?
Entscheiden
Alle drei Faktoren abwägen
| Faktor | Standard-Gelenkkopf | Gelenkkopf mit Versatz |
|---|---|---|
| Freiraum | >50mm | <20mm |
| Winkel | <15° | >20° oder extremer Federweg |
| Budget | Kostenorientiert | Leistungsorientiert |
| Flexibilität | Halterungen können neu ausgelegt werden | Rahmen kann nicht verändert werden |
**Die Tabelle gibt allgemeine Richtwerte. Praktische Anwendungen erfordern Messung und geometrische Analyse. Grenzfälle (25-45mm Freiraum, 15-20° Winkel) brauchen eine Einzelfallbewertung.
Technische Daten und Auswahlguide
Den passenden Gelenkkopf mit Versatz zu wählen bedeutet, die Schlüsselparameter zu verstehen.
Kernspezifikationen
Versatzmaß: typisch 5-15mm, skaliert zur Bohrungsgröße. Größere Bohrungen bedeuten im Allgemeinen mehr Versatz. Die Marktanalyse zeigt: Gelenkköpfe mit Versatz und 5/8″ Bohrung bieten üblicherweise 6-8mm Versatz, während 3/4″- und 7/8″-Bohrungen 10-15mm erreichen.
Die Gewinde müssen zur Anbindung passen:
– 5/8″-18 (Leichtbau-Anwendungen)
– 3/4″-16 (mittlere Belastung)
– 7/8″-14 (Schwerlast, Bereich Ein-Tonnen-Lenkung)
Der Bohrungsdurchmesser folgt den Lastanforderungen. 5/8″ eignet sich für leichte bis mittlere Lasten, 3/4″ dominiert bei Rock Crawlern und Buggies, 7/8″ und mehr übernehmen die Schwerstarbeit.
Der Materialstandard bestimmt Leistung und Lebensdauer. Hochleistungskonfiguration: Gehäuse aus Chromoly-Stahl + Kugel aus 52100-Wälzlagerstahl + PTFE-Kappen. Diese Kombination balanciert Festigkeit, Verschleißfestigkeit und geringe Reibung.
Pflichtpunkte bei der Montage
Zweifach-Scherenmontage (Heim-Joint-Typen): Beidseitige Abstützung, obligatorisch. Einfache Schere (kragend) überlastet die Schraube mit Biegekräften. Lockern oder Versagen folgen.
Verbindungsmittelgüte: mindestens Güte 8. AN-Hardware (Air Force-Navy) empfohlen. Hochwertige Verbindungselemente nehmen Vibration und Schlag auf, ohne sich zu lösen.
Freiraumkontrolle: Nach dem Einbau den gesamten Federweg von Hand durchfahren. Jede Stellung auf Kontakt prüfen. Die volle Ausfederung (Aufhängung vollständig ausgefahren) nicht auslassen – wird häufig übersehen und ist anfällig für Interferenzen. Versatz löst eine Richtung; ein schlechter Einbauwinkel kann anderswo neue Probleme schaffen.
Die richtige Entscheidung treffen
Gelenkköpfe mit Versatz sind keine Universallösung. Aber in der richtigen Anwendung sind sie eine elegante Antwort auf Geometrie- und Freiraumherausforderungen.
Das Fazit:
- Versatz schafft Freiraum, indem der Kugelmittelpunkt seitlich aus der Schaftmittellinie verlagert wird
- Über den physischen Freiraum hinaus optimiert Versatz die Geometrie bei extremen Winkeln
- Kernanwendungen: Aufhängungen mit wenig Bauraum, Lenksysteme, Industrie- und Landmaschinen
Ihr nächster Schritt:
- Rock-Crawler- oder Offroad-Builder? Spurstangenköpfe mit Versatz an der Vorderachse nach Tank- oder Ölwannen-Umrüstung. Die einfachste und zuverlässigste Interferenzlösung.
- Chassis-Fertiger? Planen Sie Versatzfähigkeit von Anfang an ein. Auch wenn Sie zunächst Standard fahren – bauen Sie Justagemarge in die Anbindungshalter ein. Flexibilität bei der Montage ist unbezahlbar.
- Ingenieur für Industrieanlagen? Prüfen Sie Versatz für Hydraulikzylinder und Gelenkpunkte. Praxisdaten zeigen deutliche Einsparung von Sonderhalterungen, einfachere Konstruktion, schnellere Lieferung.
- Budgetbewusster DIY-Builder? Zuerst die Anpassungsoptionen ausschöpfen. Winkel justieren, Halter versetzen, alles doppelt messen. Versatz ist die Lösung, wenn die Geometrie keine andere Option lässt.
SYZ Machine liefert eine komplette Range an Gelenkköpfen mit Versatz, von 5/8″ bis 1″ Bohrung. Chromoly-Gehäuse, PTFE-Kappen, kundenspezifische Versatzmaße und Gewinde. Vom leichten Buggy bis zur schweren Industrieanlage – wir haben Sie abgedeckt.
Sie starten Ihr Projekt? Zweimal messen, einmal wählen. Dieser Gelenkkopf mit Versatz könnte genau die Freiraumlösung sein, die Sie gesucht haben – er ändert Ihre Designphilosophie nicht, er macht sie erst physisch möglich.
