Beim Entwurf mechanischer Gestellsysteme für Rennfahrwerksaufhängungen, hydraulische Antriebe oder sogar landwirtschaftliche Schwerlastmaschinen ist die Wahl des richtigen Anschlusselements entscheidend. Es spielt eine zentrale Rolle für Lebensdauer und Sicherheit des Systems.
Als Ingenieure stehen wir oft früh vor einer Konstruktionsentscheidung: Sollten wir einen beweglichen Gelenkkopf, einen robusten Gabelkopf oder eine strukturell integrierte Einschweiß-Kugelpfanne wählen? Aus der Arbeit in verschiedenen Branchen kann ich sagen: Die Antwort hängt von mehreren Faktoren ab, darunter der Typ
1. Gelenkkopf (Heim Joint)

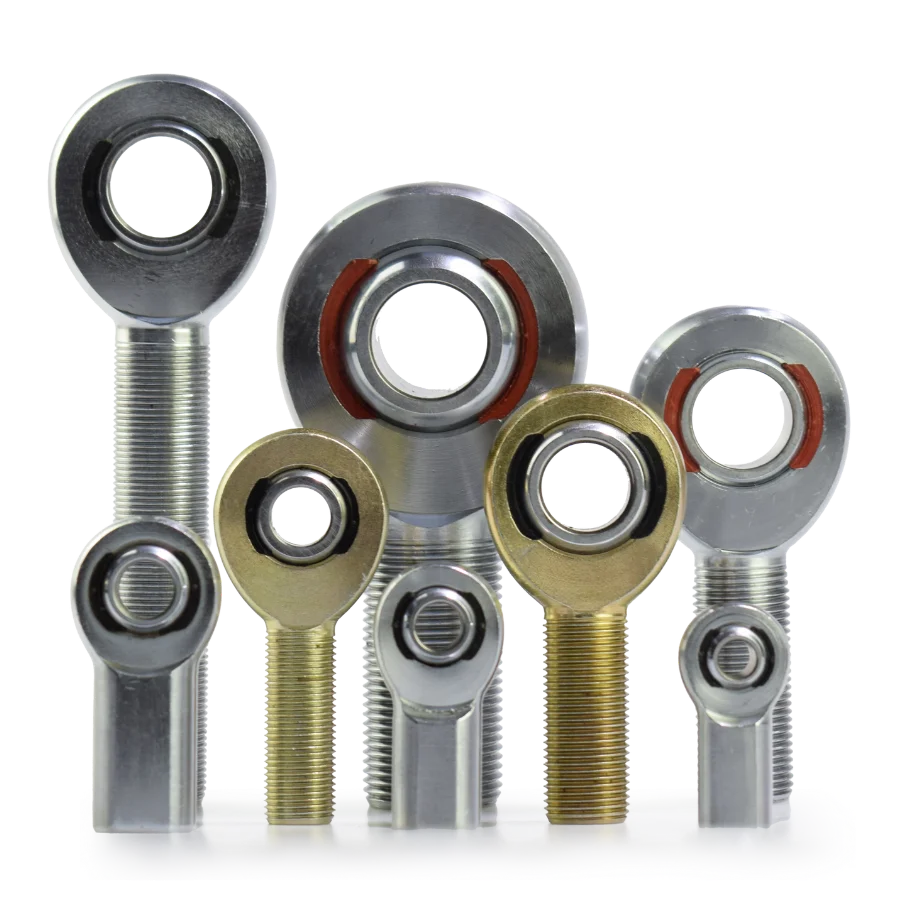

Ein Gelenkkopf, oft auch Heim Joint oder Rose Joint genannt, ist ein Bauteil, das Bewegung über eine präzisionsgeschliffene Kugel überträgt, die in einer Laufbahn rotiert. Es ist die erste Wahl für mehrachsige Bewegungen und unverzichtbar in Systemen, die winklige Flexibilität erfordern.
Aufbau: Ein Gelenkkopf besteht aus einem Gehäuse, meist mit Außengewinde- oder Innengewinde-Schaft, einer präzisionsgefertigten Kugel und einem Gleitring (häufig aus PTFE oder Kupferlegierung).
Bewegung: Der Hauptvorteil eines Gelenkkopfs sind seine mehrachsigen Freiheitsgrade. Er ermöglicht nicht nur die Rotation um die Achse, sondern gleicht auch Winkelversatz aus – ideal, wenn Gestänge und Befestigungspunkte nicht in einer Ebene liegen.
Anschluss: Eine Gewindeverbindung wird direkt in eine Führungsstrebe oder einen Querlenker eingeschraubt und bietet Verstellbarkeit – ideal für die präzise Abstimmung der Fahrwerksgeometrie.
Lastanalyse:
- Radiallast: Der Gelenkkopf zeigt unter Radiallasten eine gute Leistung, da dies seine Hauptlastrichtung ist.
- Axiallast: Der Gelenkkopf ist bei Axiallasten weniger effizient. Die axiale Lastbarkeit beträgt typischerweise nur 10 %–15 % der radialen Lastbarkeit, und übermäßiger Seitenschub kann zu einem Herausziehen („Pull-out“) führen.
- Spannungskonzentration: Der Gewindegrund ist eine typische Stelle für Ermüdungsbrüche – ein Aspekt, der bei der Wahl der Gewindefestigkeit berücksichtigt werden sollte.
Anwendungen: Querlenker von Rennfahrwerken (4-Link), Spurstangen, Stabilisatorkoppeln und Gestänge in der industriellen Automatisierung.
2. Gabelkopf (Kreuzgelenk / Gabel)
Der Gabelkopf ist eine erprobte mechanische Verbindung, die für ihre Einfachheit, Robustheit und hohe Steifigkeit bekannt ist. Zwar ist er nicht so beweglich wie ein Gelenkkopf, doch seine Festigkeit und einfache Handhabung machen ihn für bestimmte Anwendungen zu einer ausgezeichneten Wahl.
Aufbau: Der Gabelkopf verfügt über einen U-förmigen Metallkörper mit zwei koaxialen Bohrungen, durch die ein Gabelbolzen die Verbindung sichert.
Bewegung: Anders als der Gelenkkopf erlaubt der Gabelkopf nur die Schwenkung um eine Achse und beschränkt die Bewegung auf eine Ebene. Erzwungener Winkelversatz führt zur Verformung der Gabel oder zum Blockieren des Bolzens.
Anschluss: Der Gabelkopf wird in der Regel über ein Gewindeende mit einer Druckstange verbunden; für höhere Dauerfestigkeit kann er auch direkt aufgeschweißt werden.
Lastanalyse:
- Doppelschub: Der Bolzen des Gabelkopfs wird an beiden Enden gelagert und bietet dadurch außergewöhnliche Scherfestigkeit.
- Linearkraft: Der Gabelkopf ist ideal zur Aufnahme großer linearer Druck- oder Zugkräfte.
- Empfindlichkeit gegenüber Seitenlasten: Er ist sehr empfindlich gegenüber Winkelversatz; Seitenlasten erzeugen erhebliche Biegemomente und schwächen die Struktur.
Anwendungen: Häufig an Druckstangen von Pneumatik-/Hydraulikzylindern, in Bremspedalmechanismen, einfachen Hebeln und Linearbewegungsmechanismen ohne Winkelausgleich.
3. Einschweiß-Kugelpfanne
Die Einschweiß-Kugelpfanne ist im Grunde ein robuster Gelenkkopf ohne Gewindeschaft. Konstruiert für extreme strukturelle Festigkeit, wird sie dort eingesetzt, wo robuste, dauerhafte Verbindungen nötig sind.
Aufbau: Sie besteht aus einem zerspanten runden Gehäuse mit Kugel und einem flachen oder gewölbten Boden zur Paarung mit Rundrohren. Das Fehlen eines Gewindeschafts schließt gewindebedingte Probleme aus.
Bewegung: Wie ein Gelenkkopf bietet die Einschweiß-Kugelpfanne mehrachsige Freiheitsgrade und gleicht Winkelversatz aus, was flexible Bewegung ermöglicht.
Anschluss: Die Einschweiß-Kugelpfanne wird direkt auf das Ende eines Gestängerohrs oder eines Hydraulikzylinderrohrs geschweißt und schafft eine dauerhafte, nicht verstellbare Verbindung.
Lastanalyse:
- Maximale strukturelle Integrität: Ohne Gewinde entfällt das Risiko des Losdrehens oder Überdrehens.
- Stoßfestigkeit: Die Schweißverbindung und der tiefere Umschluss der Kugel ermöglichen höhere Stoßlasten und Vibrationen als bei Gelenkköpfen mit Gewinde.
- Wärmeeinflusszone: Der Schweißprozess bringt Wärme ein, die interne Komponenten beeinträchtigen kann; daher sind sorgfältige Schweißtechniken erforderlich, um die Integrität von Kugel und Gleitring zu sichern. Tipp: Um die Gefahr einer Schwächung interner Komponenten zu minimieren, verwenden Sie Stichschweißen oder Schweißen mit Gas-Spülung (Back-Purging), damit die Wärme kontrolliert und lokal begrenzt bleibt.
Anwendungen: Häufig an Dreipunktaufhängungen von Agrartraktoren (Oberlenker, Hubarme), an Basen von Schwerlast-Hydraulikzylindern, an Gestängen von Bergbaumaschinen und an individuellen hochfesten Offroad-Fahrwerken.
4. Vergleichstabelle
Um die Auswahl zu erleichtern, haben wir die drei Komponenten über verschiedene technische Dimensionen hinweg verglichen:
| Merkmal | Gelenkkopf (Heim Joint) | Gabelkopf | Einschweiß-Kugelpfanne |
|---|---|---|---|
| Freiheitsgrade | Hoch (mehrachsige Rotation + Winkelversatz) | Niedrig (nur Rotation in einer Ebene) | Hoch (mehrachsige Rotation + Winkelversatz) |
| Verstellbarkeit | Ja (Länge über Gewinde einstellbar) | Ja (bei Gewindeende) | Nein (permanente geschweißte Verbindung) |
| Mechanischer Vorteil | Passt sich Winkeländerungen an, starke Radiallast | Doppelschub für hohe Scherfestigkeit | Keine Gewindebeanspruchung, maximale strukturelle Integrität |
| Mechanische Schwäche | Schwacher Axialschub, Ermüdung am Gewindegrund | Empfindlich gegenüber Seitenlasten, Winkelversatz-Probleme | Wärmeeinflusszone kann interne Komponenten beeinträchtigen |
| Typische Anwendungen | Rennfahrwerke, Präzisionsgestänge | Zylinder-Druckstangen, Bremsmechanismen | Agrargestänge, Hydraulikzylinder |
Empfehlungen
- Wählen Sie einen Gelenkkopf, wenn Ihr System Verstellbarkeit, mehrachsige Bewegung und präzise Abstimmung erfordert (z. B. Offroad-Stoßdämpfer).
- Wählen Sie einen Gabelkopf, wenn Ihr System hauptsächlich Linearbewegung ausführt und Sie die Scherfestigkeit maximieren möchten (z. B. Zylinder-Druck-/Zugsysteme).
- Wählen Sie eine Einschweiß-Kugelpfanne, wenn Sie an Schwerlastmaschinen arbeiten, die strukturelle Festigkeit und Langlebigkeit ohne Verstellbarkeit am Endanschluss erfordern (z. B. Landmaschinen, Hydrauliksysteme für Schwerverkehr).
Wer die besonderen Eigenschaften dieser Komponenten kennt, wählt das passende Anschlusselement für die jeweilige Anwendung und optimiert so Leistung und Lebensdauer.
