Ein Gelenklager, das auch als sphärisches Gleitlager, Gelenkbuchse oder Uniball-Lager bekannt ist, ist dafür ausgelegt, Winkelbewegungen und oszillierende Bewegungen zwischen zwei Bauteilen aufzunehmen. Diese Lager sind so konstruiert, dass sie Winkelversatz, schwere Lasten und extreme Bedingungen bewältigen und so Langlebigkeit und zuverlässige Leistung gewährleisten. Ob in der Industrie oder im Automotive-Bereich – Gelenklager bieten hervorragende Tragfähigkeit und Korrosionsbeständigkeit und sind daher unverzichtbar für Maschinen, die Flexibilität und Festigkeit erfordern.
In diesem Blog gehen wir genauer darauf ein, was Gelenklager sind, wie sie aufgebaut sind, welche Materialien sie verwenden, welche Eigenschaften sie haben und wofür sie eingesetzt werden. Abschließend vergleichen wir auch die Unterschiede zwischen Gelenklagern und Pendelrollenlagern.
Aufbau eines Gelenklagers
Ein Gelenklager besteht in der Regel aus drei zentralen Komponenten: dem Außenring (der Laufbahn), dem Innenring (der Kugel) und der Gleitschicht. Je nach Funktion werden diese Lager in zwei Typen unterteilt, die wir unten genauer betrachten.
Gelenklager Stahl auf Stahl

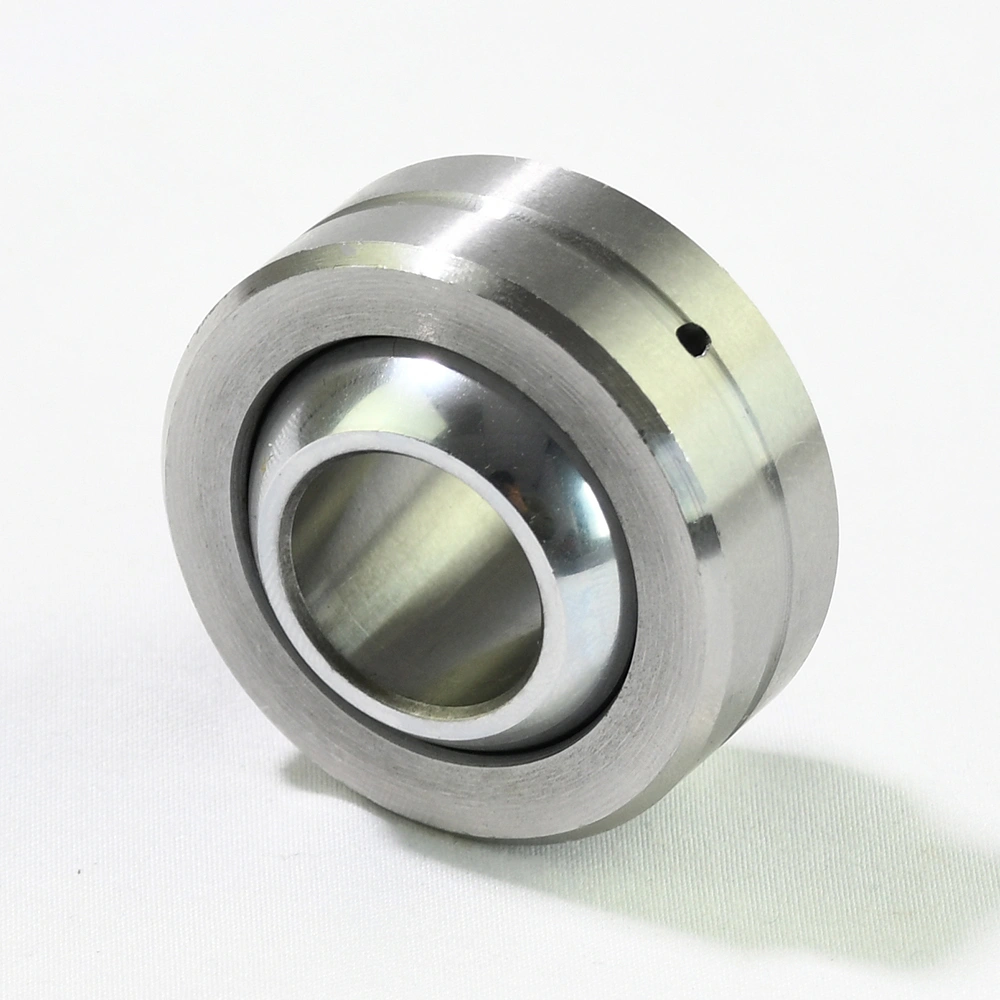

Unten sehen Sie ein Bild unseres Stahl-auf-Stahl-Gelenklagers der Serie COM, das den klassischen Aufbau dieses Lagertyps zeigt.
Außenring (Laufbahn)
Gleitfläche (Gleitschicht)
Innenring (Kugel)
Schmiernippel
Dieser Aufbau stellt einen der frühesten Entwürfe von Gelenklagern dar. Um 1840 James Nasmythsetzte das selbststellende Gleitlager ein, um Antriebswellen in Fabrikmaschinen zu lagern; der ursprüngliche Entwurf basierte auf der Stahl-auf-Stahl-Konstruktion.
Aufgrund der Reibung benötigen Stahl-auf-Stahl-Gelenklager Schmierung. Das Gehäuse ist mit einem Schmiernippel ausgestattet, über den regelmäßig Schmierfett zugeführt werden kann, um einen reibungslosen Betrieb zu gewährleisten und Verschleiß zu reduzieren.
Selbstschmierendes Gelenklager
Unten sehen Sie ein Bild unseres selbstschmierenden Gelenklagers der Serie SLB, das diesen fortschrittlichen Lagertyp veranschaulicht.
Außenring (Laufbahn)
Gleitfläche (Gleitschicht)
Innenring (Kugel)
Dieses Lager erreicht seine Selbstschmierung durch spezielle Werkstoffe für die Gleitfläche, etwa verstärktes Nylon, PTFE (Teflon) oder Bronze. Diese Werkstoffe reduzieren Reibung und Verschleiß ohne zusätzliche Schmierung, was die Wartung einfacher und effizienter macht. Diese Konstruktion ist besonders nützlich in Anwendungen, bei denen eine regelmäßige Schmierung schwierig oder unmöglich ist.
Werkstoffe von Gelenklagern
Je nach Einsatz des Gelenklagers werden die einzelnen Komponenten aus unterschiedlichen Werkstoffen gefertigt, um die Leistung zu optimieren. Hier sind die wichtigsten Werkstoffe für jede Komponente:
Werkstoffe des Außenrings:
Legierter Stahl
Baustahl
Edelstahl
52100 Wälzlagerstahl
Werkstoffe der Gleitfläche:
Stahl auf Stahl (keine selbstschmierenden Werkstoffe)
Verstärktes Nylon
PTFE (Teflon)
Bronzegewebe
Werkstoffe des Innenrings:
52100 Wälzlagerstahl
Baustahl
Edelstahl
Diese Werkstoffe werden anhand von Faktoren wie den Lastanforderungen, den Betriebsbedingungen und der Frage ausgewählt, ob Selbstschmierung erforderlich ist.
Eigenschaften von Gelenklagern
Ausgleich des Winkelversatzes: Gelenklager sind so konstruiert, dass sie den Winkelversatz zwischen Welle und Gehäuse ausgleichen. Dies ermöglicht einen reibungslosen Betrieb auch bei leichtem Versatz und verhindert Spannungen in den Bauteilen.
Hohe Tragfähigkeit: Dank ihrer robusten Bauweise können Gelenklager sowohl Radial- als auch Axiallasten aufnehmen und sind somit ideal für hochbelastete Anwendungen in Branchen wie Automotive, Bauwesen und Fertigung.
Geeignet für oszillierende/schwenkende Bewegungen: Diese Lager eignen sich ideal für Anwendungen mit oszillierenden oder kippenden Bewegungen und liefern zuverlässige Leistung in Maschinen, die kontinuierliche oder wiederholte Bewegungen erfordern.
Anwendungen von Gelenklagern
ATV / UTV
- Drehpunkt der Hinterachsaufhängung
- Anschlüsse von Stoßdämpfern
- Gelenke der Lenkgestänge
- Verstellbare Gestängeeinheiten
Motorrad
- Drehpunkt der Schwinge
- Auge-Aufnahmen von Stoßdämpfern (oben und unten)
- Gelenk der Lenksäule
- Verstellbare Gestänge-Mechanismen
Automotive / Motorsport
- Fahrwerk: Querlenker, Längslenker, Stabilisatorgestänge
- Lenkung: Spurstangenköpfe, Gelenke am Lenkgetriebe
- Stoßdämpferaufnahmen
- Verbindungspunkte von Getriebe und Antriebsstrang
- Rennwagen-Chassis und verstellbare Komponenten
Bauwesen und Schwermaschinen
- Auslegergestänge von Baggern und Ladern
- Endstücke von Hydraulikzylindern
- Gestängetriebe für Bulldozer, Krane und Radlader
Luft- und Raumfahrt / Verteidigung
- Fahrwerksgelenke
- Gestänge der Flugsteuerung
- Servomechanismen von Raketen und Waffenaufhängungssystemen
Landmaschinen
- Lenkgestänge von Traktoren
- Mähdrescher-Gestänge und Gelenke von Federungsarmen
- Schwenkverbindungen von Spritzen und Pflügen
Industrieausrüstung
- Gelenke von Roboterarmen und Automatisierungsmechanismen
- Schwenkkomponenten in Verpackungs- oder Fördersystemen
- Gestänge von Pressen und Werkzeugöffnung/-schließung
- Stützpunkte in Textil- und Druckmaschinen
Energie- und Industriesysteme
- Azimut- und Blattverstellsysteme von Windkraftanlagen
- Gestänge von Ventilantrieben in Petrochemieanlagen
- Steuerstangen von Erdgasventilen
- Seismische Trennfugen in Gebäudestrukturen
Diese Anwendungen verdeutlichen die Vielseitigkeit und Zuverlässigkeit von Gelenklagern in einer Vielzahl von Branchen und gewährleisten einen reibungslosen Betrieb unter hohen Lasten und Leistungsanforderungen.
Unterschied zwischen Gelenklager und Pendelrollenlager

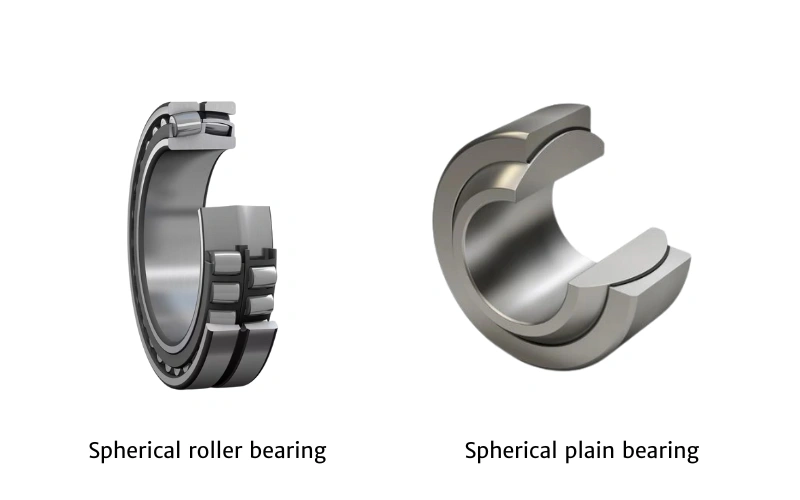

Der grundlegende Unterschied zwischen einem Gelenklager (auch als sphärisches Gleitlager bekannt) und einem Pendelrollenlager liegt in ihrem Aufbau. Ein Gelenklager nutzt Gleitelemente zur Reibungsreduzierung, während ein Pendelrollenlager Wälzelemente (wie zylindrische Rollen) zur Lastaufnahme verwendet. Unten finden Sie einen Querschnittsvergleich beider Lager, der den Unterschied zwischen ihren Komponenten deutlich veranschaulicht.
Fazit
Zusammenfassend lässt sich sagen, dass Gelenklager vielseitig sind: Sie bieten Lösungen für Winkelversatz, hohe Lasten und oszillierende Bewegungen. Mit ihren unterschiedlichen Werkstoffen und branchenübergreifenden Anwendungen liefern diese Lager eine langlebige und zuverlässige Leistung sowohl in der Industrie als auch im Automotive-Bereich.
Wenn Sie Details zu den Produktspezifikationen unserer Gelenklager und den Geschäftsbedingungen erfahren möchten, lesen Sie unseren Leitfaden für Gelenklager-Käufer.
