Bei der Wahl zwischen Gelenklagern und Kugellagern ist es entscheidend, die Unterschiede in Konstruktion, Funktionsweise und Anwendung zu verstehen. Beide Lagertypen werden in mechanischen Systemen häufig eingesetzt, doch jeder überzeugt je nach seinen besonderen Eigenschaften in anderen Umgebungen. In diesem Beitrag erläutern wir die Unterschiede und helfen Ihnen zu entscheiden, welcher Lagertyp für Ihre Anwendung am besten geeignet ist.
Wirkprinzip: Gleiten vs. Rollen
Gelenklager arbeiten durch Gleitkontakt zwischen Innen- und Außenring. In der Regel verwenden sie spezielle Werkstoffe für die Gleitfläche, beispielsweise verstärktes Nylon, PTFE (Teflon) oder Bronze. Oft sind sie auf Schmierung (Öl oder Fett) angewiesen, um die Reibung zu reduzieren. Dieser Gleitmechanismus ermöglicht es diesen Lagern, Winkelversatz auszugleichen, ohne dass die Leistung darunter leidet.
Kugellager hingegen arbeiten mit Wälzkontakt: Kugeln rollen zwischen Innen- und Außenring und erzeugen Punktberührung. Diese Konstruktion minimiert die Reibung, lässt jedoch kaum Winkelversatz zu. Daher eignen sich Kugellager am besten für schnelldrehende Anwendungen mit geringer Reibung.
Anwendungen
Gelenklager
Diese Gelenklager sind dafür ausgelegt, hohe Radial- und Axiallasten aufzunehmen und dabei Winkelversatz auszugleichen. Man findet sie typischerweise in Schwermaschinen, Fahrzeugfederungen und Marineausrüstung – überall dort, wo Ausrichtung und Tragfähigkeit entscheidend sind. Wenn Sie große, komplexe Lasten und gelegentlichen Winkelversatz bewältigen müssen, sind Gelenklager die richtige Wahl.
Kugellager
Kugellager sind für Anwendungen mit geringer Reibung und hohen Drehzahlen konzipiert. Sie werden häufig in Elektromotoren, Fahrradlaufrädern und Bürogeräten eingesetzt, wo Geschwindigkeit und gleichmäßiger Lauf entscheidend sind. Sie eignen sich hervorragend für Umgebungen mit minimalem Widerstand und hohen Drehzahlen, zeigen jedoch Schwächen, wenn die Ausrichtung problematisch ist.
Tragfähigkeit
Gelenklager
Diese Lager nehmen erhebliche Radial- und Axiallasten gleichzeitig auf und eignen sich daher ideal für Anwendungen, die schwere, komplexe Lasten tragen und zugleich Winkelversatz zulassen müssen. Sie sind perfekt für Umgebungen mit langsam bewegten oder schwenkenden Bauteilen, wo hohe Tragfähigkeit gefordert ist – etwa bei Hydraulikzylindern oder Schwermaschinen.
Kugellager
Kugellager sind konstruktiv bedingt für Radiallasten ausgelegt, können aber je nach Bauart auch leichte Axiallasten aufnehmen. Da ihre Kontaktfläche auf den Punktkontakt zwischen Kugeln und Laufbahnen beschränkt ist, fällt ihre Tragfähigkeit im Vergleich zu Gelenklagern in der Regel geringer aus. Sie sind ideal für leichtere Lasten und schnelldrehende Anwendungen wie Motoren und Präzisionsgeräte.
Die wichtigsten Unterschiede
| Merkmal | Kugellager | Gelenklager |
|---|---|---|
| Kontaktmechanismus | Wälzen (Punktkontakt) | Gleiten (keine Wälzkörper) |
| Tragfähigkeit | Leichte bis mittlere Lasten | Schwere Lasten, komplexe Lastaufnahme |
| Hauptlastarten | Vorwiegend radial, begrenzt axial | Radial und axial, gleicht Winkelversatz aus |
| Selbstausrichtung | Schlecht (empfindlich gegenüber Winkelversatz) | Ausgezeichnet (für Winkelausrichtung ausgelegt) |
| Drehzahleignung | Hohe Drehzahl | Niedrige Drehzahl oder Schwenkbewegung |
| Typische Anwendungen | Motoren, Präzisionsmaschinen | Fahrzeugfederung, Schwermaschinen |
Die wichtigsten Vorteile von Gelenklagern

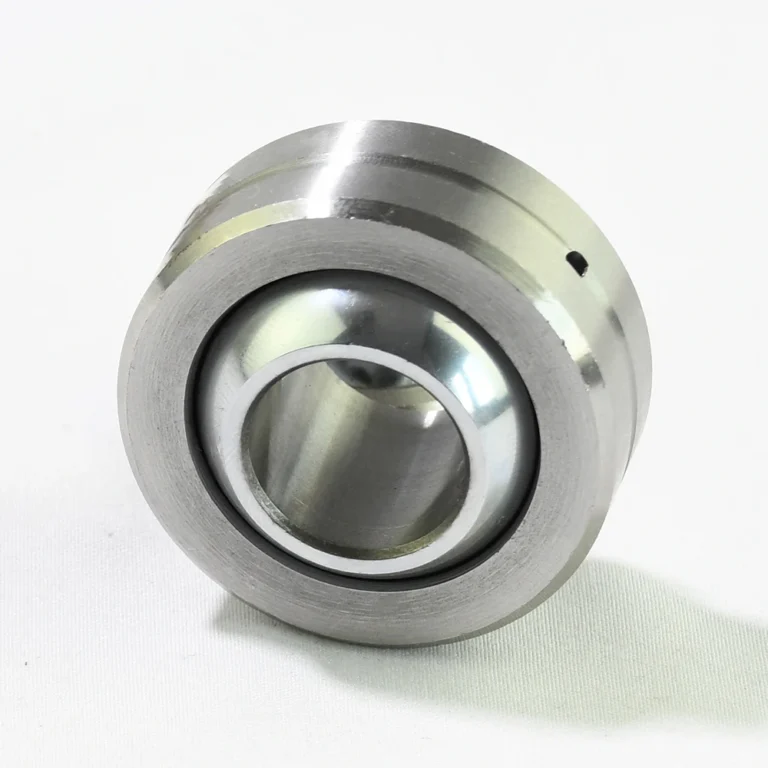

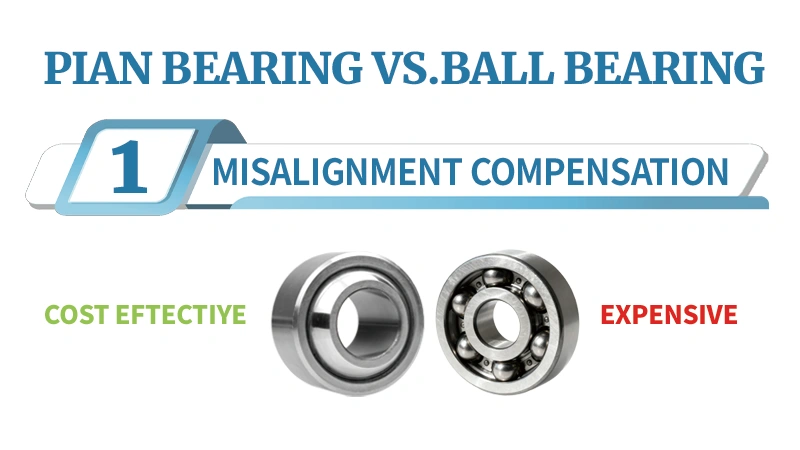

1. Wirtschaftlicher Ausgleich von Winkelversatz
Anders als Kugellager mit Selbstausrichtungsfunktionen gleichen Gelenklager den Winkelversatz mühelos und ohne Mehrkosten aus. Diese Lager stellen sich bei der Montage automatisch ein, sodass teure Nachjustierungen oder Nachbearbeitungen entfallen.

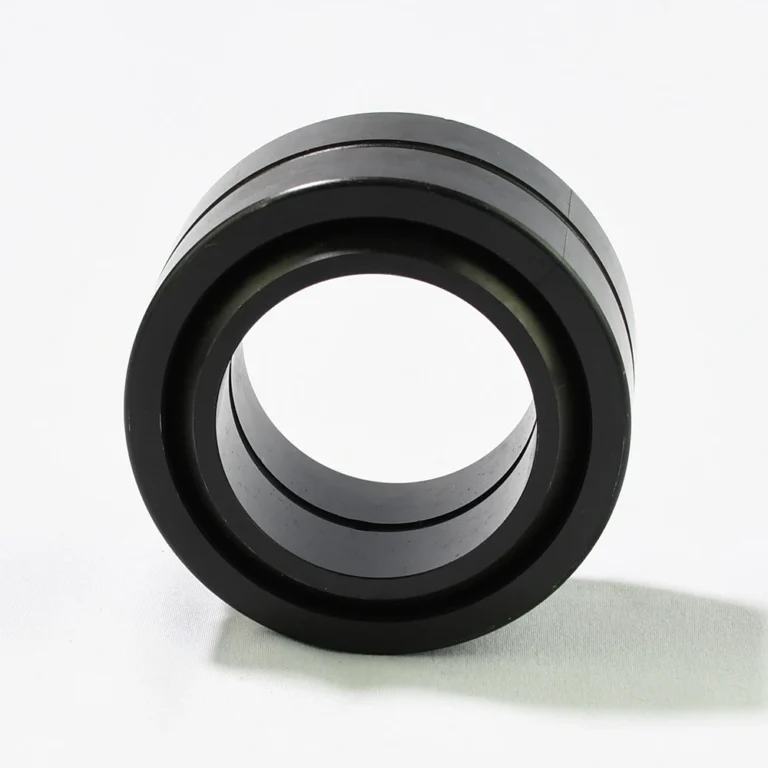

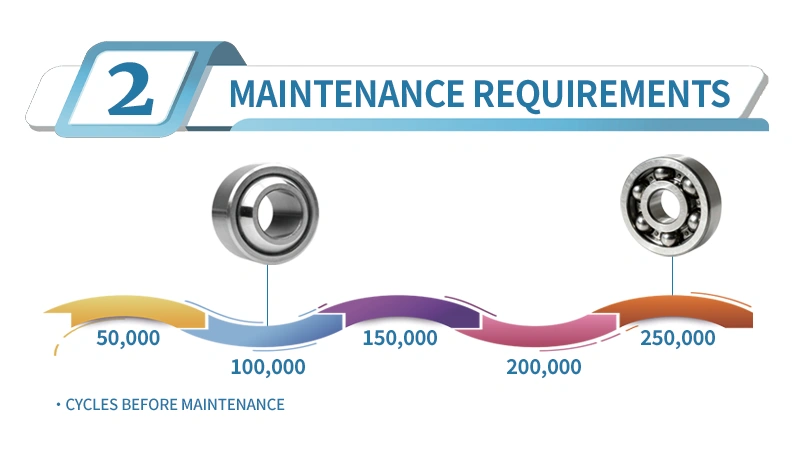

2. Minimaler Wartungsaufwand
Gelenklager werden in einem Sinterverfahren hergestellt, bei dem ölgetränktes Metallpulver eingearbeitet wird. Diese dauerhafte Schmierung reduziert den Wartungsaufwand und macht diese Lager auf lange Sicht deutlich wirtschaftlicher als herkömmliche Kugellager.

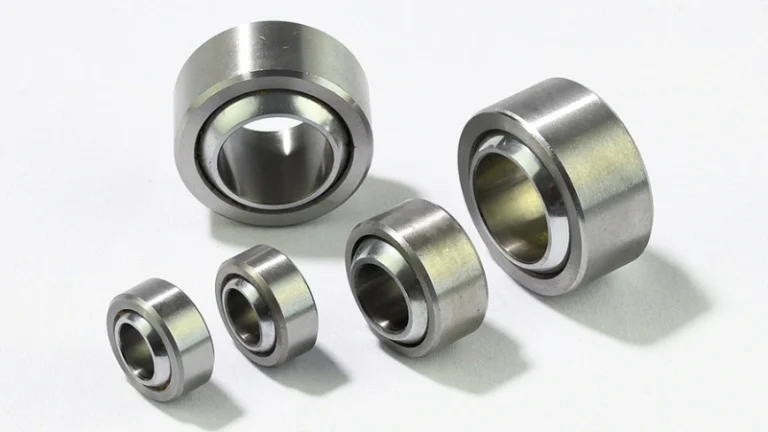

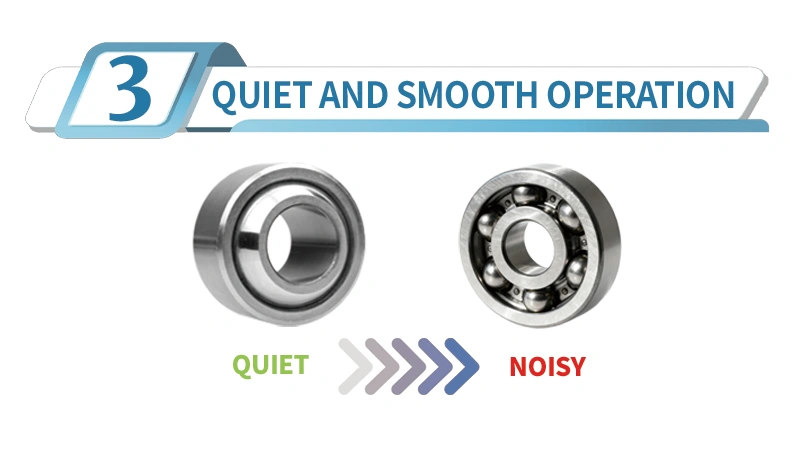

3. Leiser und gleichmäßiger Lauf
Dank ihrer Permanent-Schmierung laufen Gelenklager leise und gleichmäßig. Damit sind sie eine ausgezeichnete Wahl für geräuschempfindliche Anwendungen und sorgen für eine ruhigere Umgebung in Industrie- und Fahrzeugsystemen.
4. Verbesserter Schmutzschutz
Die Konstruktion von Gelenklagern hilft, Schmutz und Partikel auszustoßen, insbesondere in staubigen Umgebungen. Im Betrieb dringt durch die Wärme Öl aus den Poren, das Verunreinigungen hinaustransportiert und Ablagerungen verringert.

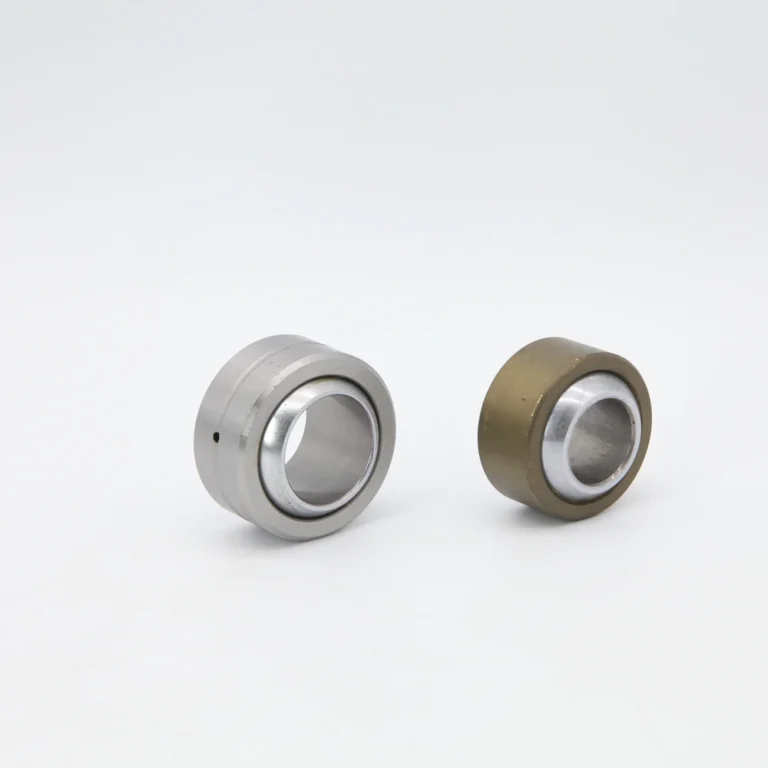

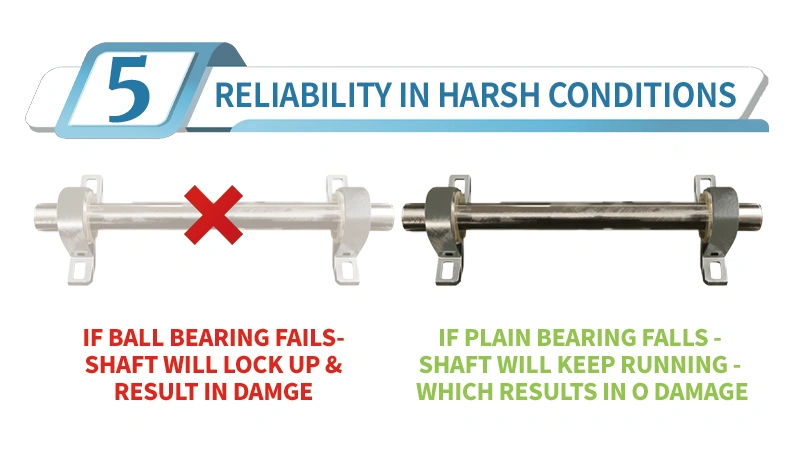

5. Höhere Zuverlässigkeit unter rauen Bedingungen
Verschleißt ein Gelenklager, macht sich das meist durch ein Quietschen bemerkbar, während das System weiterläuft. Der Ausfall eines Kugellagers kann dagegen die Welle blockieren und Motor sowie andere Komponenten beschädigen. Das macht Gelenklager in kritischen Anwendungen zuverlässiger.
6. Günstige Anpassungsmöglichkeiten
Aufgrund ihres Sinterfertigungsverfahrens lassen sich Gelenklager mit minimalen Mehrkosten maßfertigen, insbesondere bei OEM-Stückzahlen. Kugellager erfordern hingegen aufwendigere Prozesse für Anpassungen, was Modifikationen teurer macht.

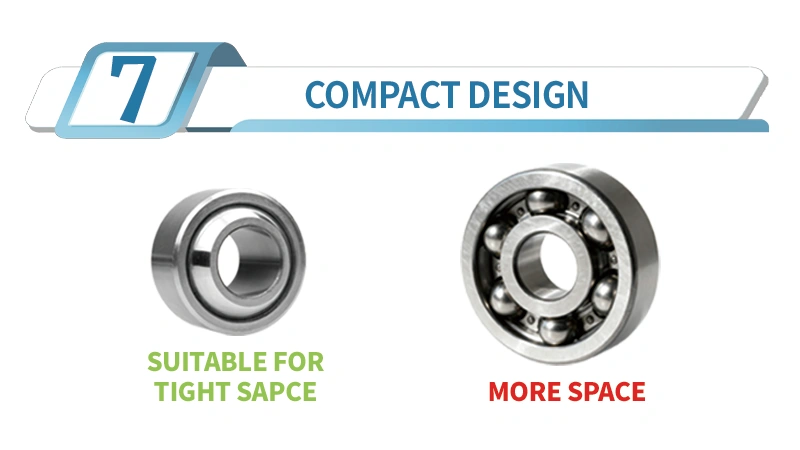

7. Kompakte Bauform für beengte Einbauräume
Gelenklager verfügen über eine kompakte Bauform und eignen sich daher für Anwendungen mit begrenztem Bauraum. Dank ihrer geringen Größe lassen sie sich dort einbauen, wo ein Kugellager möglicherweise nicht hineinpasst – ein Plus an Konstruktionsfreiheit.
Fazit
Die Wahl zwischen Gelenklagern und Kugellagern hängt in erster Linie von der Anwendung ab. Gelenklager sind ideal für Schwerlastanwendungen mit hohen Anforderungen an Tragfähigkeit und Toleranz gegenüber Winkelversatz, während Kugellager in schnelldrehenden, reibungsarmen Umgebungen mit geringeren Lastanforderungen glänzen. Wer die wichtigsten Unterschiede in Konstruktion, Lastaufnahme und Anwendungseignung kennt, trifft eine fundiertere Entscheidung und stellt die optimale Leistung seiner Ausrüstung sicher.
