Die Wahl der richtigen Heim Joints oder Gelenkköpfe für Ihre Anwendung kann die Leistung und Haltbarkeit Ihrer Aufhängung, Lenkung oder Ihres mechanischen Systems erheblich beeinflussen. Ob Sie an einem Offroad-Fahrzeug, an Maschinen oder einem individuellen Projekt arbeiten – die Auswahl des richtigen Heim Joints gewährleistet einen reibungslosen Betrieb und langlebige Ergebnisse. Wie wählt man also Heim Joints aus? Gehen wir es Schritt für Schritt durch, damit Sie die richtige Wahl für Ihre spezifischen Anforderungen treffen.
Bestimmen Sie, ob Zoll- oder metrische Maße verwendet werden
Bevor wir uns mit den Einzelheiten der Auswahl von Heim Joints befassen, müssen Sie zunächst entscheiden, ob Sie mit Zoll- oder metrischen Maßen arbeiten. Imperiale Einheiten werden häufig in den USA verwendet, während das metrische System in Europa und Asien weiter verbreitet ist. Das gewählte Maßsystem bestimmt die Kompatibilität Ihrer Gelenkköpfe mit anderen Komponenten und Verbindungselementen wie Schrauben und Muttern. Daher ist es entscheidend, einen Maßstandard zu wählen, der zu Ihrer Anwendung und zum Rest Ihres Aufbaus passt.
Bestimmen Sie, ob Außen- oder Innengewinde verwendet werden

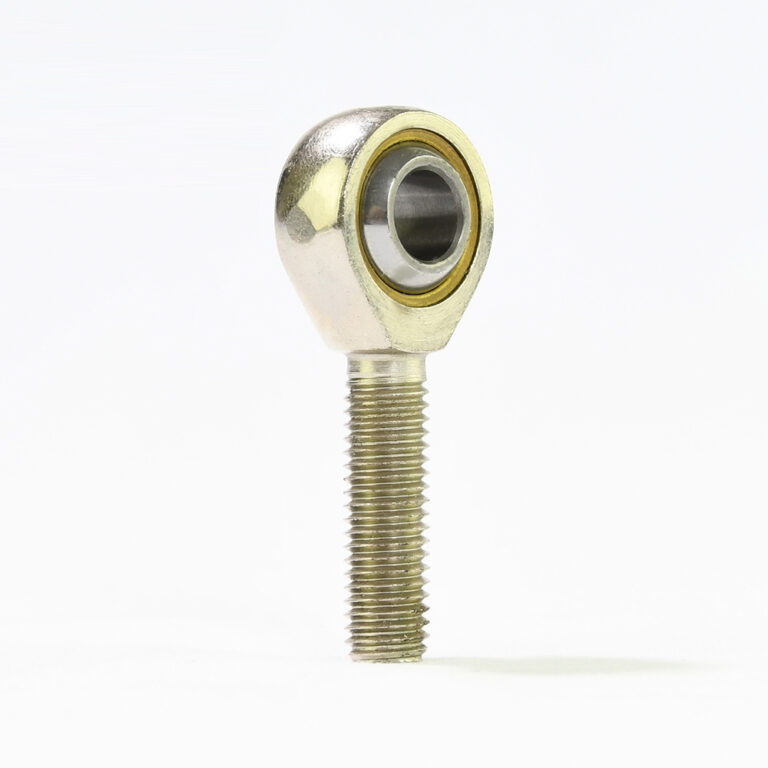

Als Nächstes müssen Sie festlegen, ob Sie Außen- oder Innengewinde für Ihre Heim Joints benötigen. Außengewinde besitzen ein externes Gewinde, das in ein entsprechendes Innengewinde passt, während Innengewinde ein internes Gewinde haben, das das männliche Gegenstück aufnimmt. Dieser Unterschied ist entscheidend für die richtige Ausrichtung und Passung Ihres Aufbaus. In der Regel werden Heim Joints mit Außengewinde dort eingesetzt, wo sie in einen Halter oder ein anderes Bauteil eingeschraubt werden, während Heim Joints mit Innengewinde dort verwendet werden, wo sie eine Schraube oder Welle aufnehmen müssen.
Bestimmen Sie, ob Rechtsgewinde oder Linksgewinde verwendet werden
Die dritte Überlegung betrifft die Frage, ob Sie Rechts- oder Linksgewinde benötigen. Rechtsgewinde sind am häufigsten und werden in den meisten Anwendungen verwendet. Bei Rechtsgewinden steigt das Gewinde nach rechts an, bei Linksgewinden nach links. Linksgewinde sind erforderlich, wenn Anwendungen mit umgekehrter Drehrichtung vorliegen, wie bei einigen Lenkungs- oder Aufhängungssystemen. Die Gewinderichtung ist entscheidend für Montage und Demontage der Komponenten, stellen Sie also sicher, dass sie zur richtigen Seite Ihres Systems passt.
Bestimmen Sie den Typ: zweiteilig, dreiteilig oder spritzgegossen
Jetzt sprechen wir über den Typ des Heim Joints, den Sie benötigen: zweiteilig, dreiteilig oder spritzgegossen. Der zweiteilige Heim Joint ist am verbreitetsten und besteht aus einer Kugel und einem Gehäuse. Es ist ein einfaches und zuverlässiges Design. Der dreiteilige Heim Joint fügt zwischen Kugel und Gehäuse eine zusätzliche Kugelrolle oder Unterlegscheibe hinzu und bietet mehr Festigkeit und Haltbarkeit, insbesondere bei Hochlastanwendungen. Spritzgegossene Heim Joints sind schließlich für leichte Anwendungen konzipiert und werden häufig bei Automobil- oder individuellen Projekten eingesetzt. Jeder Typ bietet einzigartige Vorteile – wenn Sie Ihre Anwendung verstehen, treffen Sie die beste Wahl.
Bestimmen Sie die Abmessungen
Die Wahl der richtigen Abmessungen ist wohl der kritischste Aspekt bei der Auswahl von Heim Joints / Gelenkköpfen. Hier sind die 13 wichtigsten Bemessungsfaktoren, die zu berücksichtigen sind:
- D (Außendurchmesser des Kopfes) – Der Außendurchmesser des Verbindungskopfes, der die Gesamtgröße des Heim Joints bestimmt.
- AM (Mittenabstand des männlichen Gelenkkopfs) – Der Abstand vom Kugelmittelpunkt bis zum Ende des Gewindes auf der Außengewindeseite.
- CM (nutzbare Gewindelänge) – Die nutzbare Länge des Gewindes, mit dem das Gelenk befestigt wird.
- AF (Außendurchmesser der Innengewindeseite) – Der Außendurchmesser der Innengewindeseite, der die Kompatibilität mit dem männlichen Gegenstück bestimmt.
- CF (nutzbare Gewindelänge der Innengewindeseite) – Die nutzbare Gewindelänge am Innengewindeende.
- W (Kugelbreite) – Die Breite der Stahlkugel, die den Bewegungsumfang beeinflusst.
- T (Breite des Körpers) – Die Breite des Gelenkkörpers, die die richtige Passung am Montageort gewährleistet.
- B (Bohrungsdurchmesser) – Der Innendurchmesser des Gelenkkopfs, der die Passung zu bestimmten Schrauben oder Wellen ermöglicht.
- Kugel-DM-Ref. (Referenz Kugeldurchmesser) – Der maximale Durchmesser der Kugel, der die ordnungsgemäße Passung im Gelenkgehäuse sicherstellt.
- Gewinde N UNF 3A – Die Gewindeart und -spezifikation, die angibt, dass ein Unified National Fine (UNF)-Gewinde mit der Präzisionsklasse 3A für Außengewinde verwendet wird.
- Verkantungswinkel – Der maximale Winkel, um den sich der Heim Joint ohne Beschädigung drehen kann. Dies ist entscheidend für Anwendungen, die Bewegungsfreiheit erfordern, wie Aufhängung oder Lenkung.
- Statische Radiallast – Die maximale Last, die das Gelenk unter statischen Bedingungen in radialer Richtung aufnehmen kann.
- Gewicht ca. – Das Gesamtgewicht des Heim Joints, das die Leistung von Aufhängungs- oder Maschinensystemen beeinflussen kann.
Bei der Auswahl Ihres Heim Joints / Gelenkkopfs ist es entscheidend, alle diese Abmessungen sorgfältig zu beachten. Die richtige Passung gewährleistet einen reibungslosen Betrieb und minimiert das Beschädigungsrisiko, sodass Ihre Gelenkköpfe optimale Leistung bieten.
Kundenservice kontaktieren
Wenn Sie jemals unsicher sind, welcher Heim Joint für Ihre Anforderungen der richtige ist, zögern Sie nicht, unser Kundenserviceteam zu kontaktieren. Wir helfen Ihnen gerne bei der Auswahl und stellen sicher, dass Sie die besten Komponenten für Ihr Projekt wählen. Ob technische Beratung oder Anleitung für ein individuelles Projekt – unsere Experten sind nur einen Anruf oder eine E-Mail entfernt.
Fazit
Die Wahl des richtigen Heim Joints ist entscheidend für die Leistung und Langlebigkeit Ihres mechanischen Systems. Wenn Sie Faktoren wie Maßstandards, Gewindetypen und Abmessungen berücksichtigen, treffen Sie eine fundierte Entscheidung, die Ihren Anforderungen entspricht. Denken Sie daran: Ziehen Sie im Zweifelsfall einen Fachmann hinzu, damit jede Komponente Ihres Aufbaus perfekt passt. Viel Spaß beim Bauen!
Die Auswahl des richtigen Heim Joints ist ein Schritt-für-Schritt-Prozess, doch auch Materialien, Leistung und Anwendungen spielen eine Rolle. Einen vollständigen Überblick finden Sie in unserem Heim-Joint-Kaufratgeber.
