Wenn Sie ein Selbstfahrsprühgerät für 300.000 US-Dollar managen, ist das Letzte, was Sie wollen, eine Ausfallzeit in der Hochsaison wegen eines 50-Dollar-Lagers, das ausfällt. Erst letzten Monat rief mich ein Kunde dringend an: Die Gestängearme seines Case-IH-Sprühgeräts hatten sich mitten im Frühjahrsfenster blockiert. Bei der Inspektion fanden wir, dass der Gelenkkopf an der Hydraulikzylinder-Anbindung korrodiert und ausgefallen war – das kostete ihn zwei volle Sprühtage. Nicht billig, wenn man gegen das Wetter rennt.
Dieses scheinbar unbedeutende Bauteil, formal Gelenkkopf (oder Gelenklager) genannt, wirkt wie die „Gelenke“ von Agrarsprühgeräten. Von 30-Meter-Gestängefaltungssystemen über präzise Aufhängungsmechanismen bis zu den neuesten KI-gesteuerten Robotersprüharmen – sie sind überall, und wenn sie ausfallen, steht alles still.
Warum Agrarsprühgeräte Gelenkköpfe brauchen

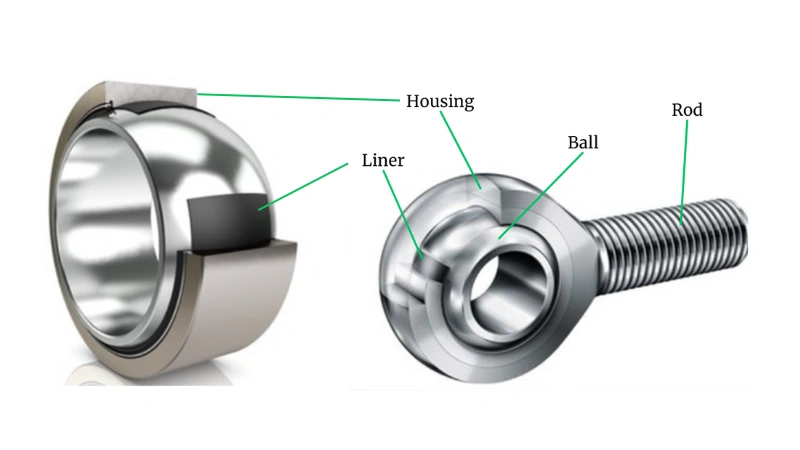

Was Gelenkköpfe besonders macht, ist ihr sphärisches Design. Die innere Laufbahn ist eine präzisionsgeschliffene Kugel, die äußere Laufbahn ein passendes sphärisches Gehäuse, das mehrdimensionale Rotation erlaubt und Winkelversatz von ±6° bis ±15° ausgleicht. Das ist entscheidend für Landmaschinen auf rauem Terrain – und glauben Sie mir: Felder sind keine glatten Parkplätze.
Ich habe Landwirte erlebt, die mit normalen Buchsen statt Gelenkköpfen sparen wollten. Innerhalb eines Quartals verursachte starke Abnutzung eine Winkelabweichung von 3° am Gestänge. Unterschätzen Sie diese 3° nicht – die Abweichung der Sprühhöhe führt direkt zu 15 % weniger Flächendeckung, und die Kosten für verschwendete Chemikalien und Nachbehandlung übersteigen bei weitem den Preisaufschlag richtiger Gelenkköpfe. Billig ist teuer.
Vier Haupttypen
1. Stahl auf Stahl, geschmiert (15-40 $/Stück)
Höchste Tragfähigkeit, geeignet für die Hauptfalt-Hydraulikzylinder des Gestänges, aber mit einem Haken: Sie müssen alle 50 Betriebsstunden geschmiert werden. Ein typisches Sprühgerät hat 20-30 Schmierpunkte, das heißt 10 Schmiertermine pro Saison bei etwa 1.000 US-Dollar Arbeitskosten. Das summiert sich schnell.
2. PTFE, selbstschmierend (35-50 $/Stück)
Sie haben eine PTFE-Auskleidung zwischen Stahlkugel und Gehäuse für wartungsfreien Betrieb. Laut der technischen Dokumentation von GGB erreichen ihre GAR-MAX®-Faserverbundlager 1.500-2.000 Betriebsstunden an John-Deere-Sprühgeräten. Sie kosten anfangs 30-50 % mehr, aber bleiben Sie dran – die 5-Jahres-Gesamtkosten sind tatsächlich niedriger.
3. Verbundwerkstoff (40-60 $/Stück)
Die igus-igubal-Serie verwendet technische Kunststoffe, wiegt nur 1/4 der Stahl-Pendants und läuft vollständig ohne Schmierung. Perfekt für Anwendungen der präzisen Agrarrobotik, wo Gewicht zählt.
4. Edelstahl, hochtemperaturfest
Eingesetzt in Sonderfällen wie Dampfsterilisationssystemen für Gewächshäuser. Bei Feldsprühgeräten sieht man sie selten.
Anwendung 1: Anbindungen der Falt-Hydraulikzylinder des Gestänges
Moderne Selbstfahrsprühgeräte haben Gestänge mit 25-40 Metern Spannweite, die über 3-5 Hydraulikzylinder-Sektionen gefaltet werden. Jeder Zylinder braucht an beiden Enden Gelenkköpfe, um Winkelversatz auszugleichen; sonst verformen Querkräfte den Zylinderkörper – und das ist eine Reparaturrechnung, die Sie nicht wollen.
Nehmen wir den Case IH Patriot 4440 als Beispiel: eine einzelne Gestängesektion wiegt rund 1.000 kg und wird mit 2 Hydraulikzylindern gefaltet. Und hier irren sich die meisten: Die Hydraulikzylinder heben das Gestänge nicht senkrecht – sie sind nahe am Drehpunkt montiert und bilden eine Hebelstruktur.
Da der Kraftarm (Abstand Zylinderdrehpunkt zu Rotationsachse) viel kürzer ist als der Lastarm (Abstand Gestänge-Schwerpunkt zu Rotationsachse), liegt das Übersetzungsverhältnis typischerweise bei 1:3 bis 1:5. Hier wird die Physik interessant: Obwohl das Gestänge 1.000 kg wiegt (rund 10.000 N), trägt der Hydraulikzylinder tatsächlich eine statische Last von 15-25 kN pro Zylinder (berechnet mit g=10 m/s² und Übersetzung 1:3-1:5).
Mit dem dynamischen Faktor von 1,5-2x durch den Faltevorgang erreichen Spitzenlasten 22-50 kN. Addieren Sie Querkräfte und den Sicherheitsfaktor 2,5-3 der Landtechnik, landen Sie bei einer realen Auswahl im Bereich 55-150 kN. In der Engineering-Praxis verwenden Hauptfaltzylinder des Gestänges typischerweise Schwerlast-Gelenkköpfe für 60-100 kN.
5-Jahres-Kostenvergleich
Rechnen wir nach, was das tatsächlich kostet (Basis: 20 Gelenkköpfe):
Klassisch: Stahl auf Stahl, geschmiert:
- Anfangskauf: $25 × 20 = $500
- Lebensdauer: 2 Jahre
- Ersatz in 5 Jahren: einmal im Jahr 2, einmal im Jahr 4
- Gesamteinkaufskosten: $500 (Anfang) + $500 (Jahr 2) + $500 (Jahr 4) = $1500
- Wartung pro Jahr: 10 Schmierungen × 2 Stunden × $50/h = $1000/Jahr
- 5-Jahres-Gesamtkosten: $1500 + $5000 = $6500
PTFE, selbstschmierend:
- Anfangskauf: $40 × 20 = $800
- Lebensdauer: 4 Jahre
- Ersatz in 5 Jahren: einmal im Jahr 4
- Gesamteinkaufskosten: $800 (Anfang) + $800 (Jahr 4) = $1600
- Wartung pro Jahr: $0 (wartungsfrei)
- 5-Jahres-Gesamtkosten: $1600 + $0 = $1600
Die selbstschmierende Lösung kostet 60 % mehr im Einkauf – ich verstehe diesen Aufschreck. Aber die Zahlen zeigen: rund 75 % Ersparnis bei den 5-Jahres-Gesamtkosten ($1600 gegenüber $6500). Und das ohne die Opportunitätskosten von Ausfallzeiten in der Hochsaison, wenn Sie sprühen sollten statt Lager schmieren.
Anwendung 2: Winkelausgleich in Gestänge-Aufhängungssystemen
Gestänge brauchen Aufhängungssysteme, um die Bodenfreiheit konstant zu halten (typisch 18-24 Zoll). Eine Sprühhöhen-Abweichung von ±2 Zoll verursacht 15-20 % Schwankung der Flächendeckung – und bei teuren Chemikalien ist das buchstäblich Geld, das auf den Boden gesprüht wird. Jedes Gelenk der Aufhängung braucht Gelenkköpfe für freie Beweglichkeit.
Klassische Buchsen erlauben nur Rotation um eine Achse und führen beim Schwenken des Gestänges zum Klemmen. Gelenklager erlauben ±10-15° multidirektionalen Winkelausgleich und beseitigen Klemmen vollständig. Das technische Whitepaper von GGB zeigt, dass Aufhängungen mit GAR-MAX®-Faserverbundlagern die Gestängestabilität um 30 % gegenüber Buchsen verbessern – und ich habe diese Verbesserung selbst im Feld gesehen.
Materialauswahl für chemisch korrosive Umgebungen

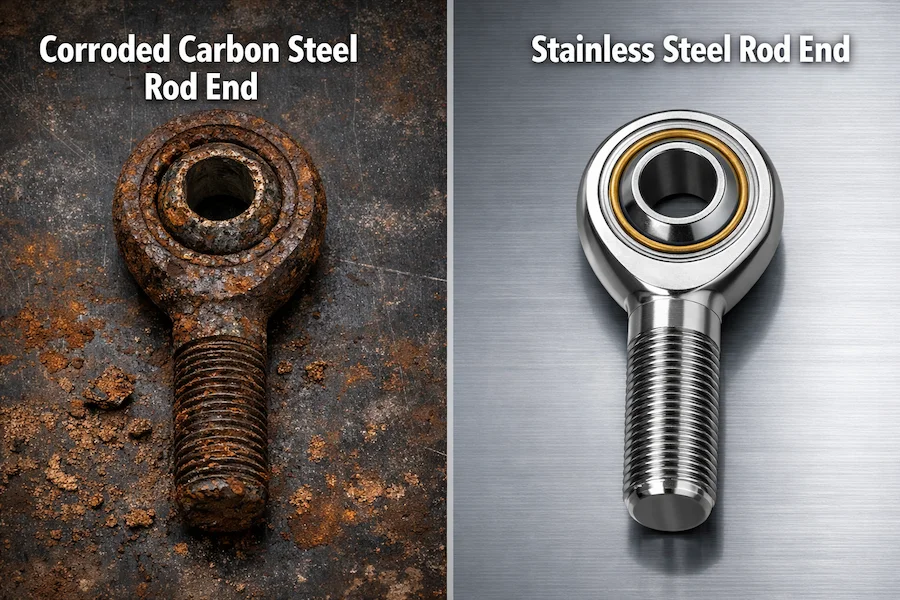

Jetzt wird es unangenehm: Gelenkköpfe in Gestänge-Aufhängungen sind direktem Sprühkontakt ausgesetzt. Ich habe das selbst getestet – normale verzinkte Baustahl-Gelenkköpfe zeigen in Glyphosat-Lösung nach nur 6 Monaten umfangreiches Versagen der Beschichtung und schwere innere Korrosion.
Die Zahlen sprechen für sich:
- Edelstahl + PTFE: $60, 3-5 Jahre Lebensdauer, annualisierte Kosten $12-20
- Verzinkter Baustahl: $25, 6-12 Monate Lebensdauer, annualisierte Kosten $25-50
Ein landwirtschaftlicher Betrieb, mit dem ich arbeite, ist vor drei Jahren auf die GGB GAR-MAX®-Serie umgestiegen und hat sie seither nicht ersetzt. Die Gestängestabilität wurde spürbar besser, und sie sparen rund 8 % Chemikalien. Das ist echtes Geld zurück in der Kasse.
Anwendung 3: Zweiarms-Sprühsysteme für präzise Agrarrobotik
Klassische Sprühgeräte arbeiten nach dem „Gießkannenprinzip“ und verschwenden 90 % der Chemikalien auf Nicht-Zielflächen. Der neue Weg der Präzisionslandwirtschaft ist KI-Bilderkennung kombiniert mit gezieltem Sprühen per Roboterarm – mit 80-95 % weniger Chemikalienverbrauch. Allein die Umweltwirkung ist erheblich, ganz zu schweigen von den Kostenersparnissen.
Laut den Agrarrobotik-Anwendungsfällen von igus sind einige fortschrittliche Präzisionssprühroboter mit mehrachsigen Roboterarmen für gezieltes Ausbringen nach KI-Bilderkennung ausgestattet. Jedes Gelenk dieser Roboter nutzt igus-igubal-Verbundwerkstoff-Gelenkköpfe für ein flexibles Bewegungsverhalten.
Warum igus für Roboterarme?
Das macht sie zur ersten Wahl:
- Ultra-leicht: 50 g gegenüber 200 g Stahl, 75 % Gewichtsersparnis – entscheidend, wenn Sie diese Arme hunderte Male pro Stunde bewegen
- Null Schmierung: Fett belastet Ackerland; Verbundwerkstoffe sind von Natur aus selbstschmierend. Kein Fett heißt keine Bodenkontamination
- Wartungsfrei: Denken Sie daran: Bei 10 Robotern mit 160 Lagern erfordern klassische Lösungen 160 Schmierpunkte pro Woche. Für einen gewerblichen Betrieb völlig unpraktikabel
Vergleichstabelle:
| Parameter | Klassischer Stahl | igus-Verbundwerkstoff |
|---|---|---|
| Gewicht | 200g | 50g |
| Tragfähigkeit | 50kN | +5-15kN |
| Wartung | Alle 50 h | Wartungsfrei |
| 5-Jahres-Kosten (16 Stück) | $4,400 | $720 |
Auswahlguide und Beschaffungsempfehlungen
Entscheidungsablauf
Schritt 1: Lastanforderungen bewerten
- >50 kN → Stahl auf Stahl, geschmiert (Schwerlastanwendungen wie Hauptfaltzylinder des Gestänges)
- 20-50 kN → Edelstahl-PTFE-Typ
- <20 kN → jeder Typ funktioniert, aber ich würde wartungsfrei priorisieren
Schritt 2: Umgebung bewerten
- Sprühkontakt → Sie brauchen korrosionsbeständige Werkstoffe, Punkt
- Geschützt → Baustahl ist akzeptabel, aber ehrlich: Edelstahl ist den Aufpreis wert
Schritt 3: Wartungskapazität bewerten
- Begrenzte Wartungskapazität → fahren Sie wartungsfrei und ersparen Sie sich den Ärger
- Großflotten (10+ Einheiten) → klare Empfehlung wartungsfrei – vertrauen Sie mir da
Lösungen für typische Szenarien
Selbstfahrsprühgeräte (Case IH, John Deere):
- Hauptfaltzylinder des Gestänges (4-6 Stück): Edelstahl-PTFE, $60-80
- Aufhängungssystem (10-15 Stück): GGB GAR-MAX® Verbundwerkstoff, $45-60
- Gesamtinvestition: $1500-2500
- Erwarteter ROI: $4000-6000 Ersparnis bei Wartungskosten über 5 Jahre
Kleinere und mittlere Anhängesprühgeräte:
- Aufhängungssystem: Edelstahl-PTFE, $45
- Faltzylinder: geschmierter Baustahl, $25 (akzeptabel bei knappem Budget, wenn auch nicht ideal)
- Gesamtinvestition: $600-1000
Präzisions-Agrarroboter:
- Roboterarm-Gelenke (16-24 Stück): igus igubal, $40-60
- Investition pro Einheit: $800-1500
- Großprojekte erhalten 15-25 % Mengenrabatt – Nachfragen lohnt sich auf jeden Fall
Beschaffungs-Checkliste
Bevor Sie bestellen:
- Lastberechnung (statisch + dynamisch + Sicherheitsfaktor 2,5-3)
- Bohrung passend zum Bolzen des Hydraulikzylinders
- Werkstoffzertifikate (Edelstahlsorte, PTFE-Spezifikationen)
- 2-3 Monate vor der Hochsaison eindecken – bis zum Bedarf zu warten heißt Ärger einplanen
- 10-20 % Reservebestand halten
Kernempfehlungen
Merken Sie sich drei Dinge:
- 5-Jahres-Gesamtkosten rechnen, nicht nur den Einkaufspreis – Wartungsfreie Lösungen kosten 60 % mehr im Einkauf, sparen aber 75 % über 5 Jahre. Rechnen Sie für Ihren Betrieb nach.
- Kritische Positionen bevorzugt wartungsfrei – Auch bei knappen Budget: mindestens in Aufhängungssystemen und schwer zugänglichen Stellen wartungsfreie Typen einsetzen. Ihr künftiges Ich wird es Ihnen danken.
- Frühzeitig eindecken – Zwei Monate vor der Pflanzsaison ist die beste Beschaffungszeit. Ich habe Betriebe erlebt, die Tage auf Teile warteten, weil sie zu spät bestellten.
