XMR XML Rod Ends Heim Joints XMR XML Rotula Heim Joints XMR XML Rod Ends Rose Joints XMR XML Rod Ends rótula
GELENKKöPFE UND HEIM-GELENKE

SYZ Machine Chromoly XMR XML Gelenkköpfe, Rótulas, Heim-Gelenkköpfe

✓ ISO-9001-zertifiziert
✓ SGS-geprüft
✓ Fabrik mit über 26 Jahren Erfahrung
✓ OEM / ODM möglich
  • Product Name: XM XF Rod Ends
  • Thread: Both Right Hand & Left Hand; Male & Female
  • Packaging Details: Individual Plastic Bag, with Thread Cover, and into Cartons.
  • Brand Name: SYZ Machine
  • Origin: Made-in-China
Angebot anfordern →
⚡ Antwort in der Regel innerhalb von 24 Stunden
Mindestmenge:50 pcs / model
Lieferzeit:7–15 days
Muster:Kostenlos (zzgl. Fracht)
Zahlung:T/T · PayPal · L/C
Übersicht

SYZ Machine Chromoly XMR XML Gelenkköpfe, Rótulas, Heim-Gelenkköpfe – Übersicht

SYZ Machine Chromoly-Gelenkköpfe XMR/XML und Heim-Gelenke

Hochbelastbares Chromoly-Heim-Gelenk
Links- und Rechtsgewinde ab Lager verfügbar
Optionales Zubehör: Kontermuttern, sechskantige und konische Rohradapter, Distanzscheiben zum Winkelausgleich und DOM-Rohre.
Vollständige Größenreihe verfügbar

Details zum Heim-Gelenk:
Körper: Chromoly-Stahl 4130, wärmebehandelt und hartverchromt
Kugel: Wälzlagerstahl 52100
Lagerschale: Nylon mit PTFE
Für geringe Belastungen, z. B. Lenkwellen, leichte Panhardstäbe oder Fahrwerksgelenke.

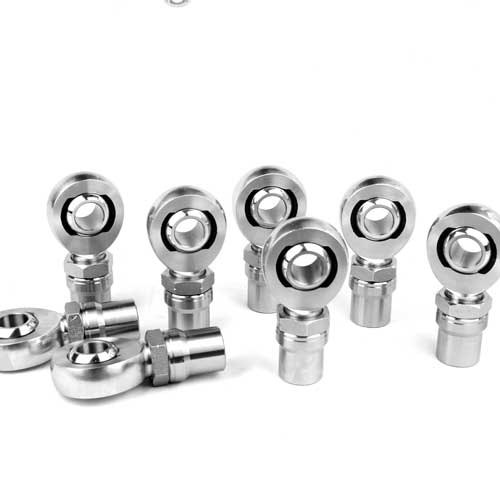

XMR XML Rod Ends Heim Joints

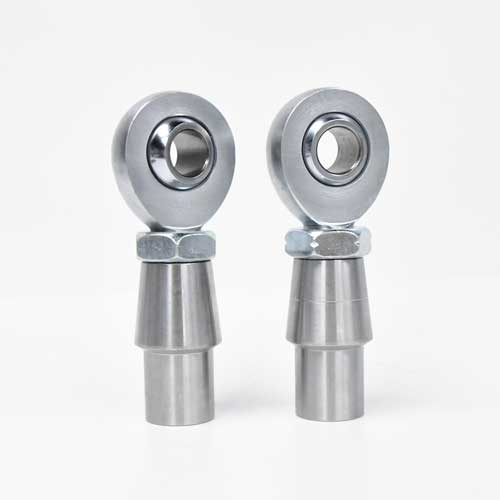

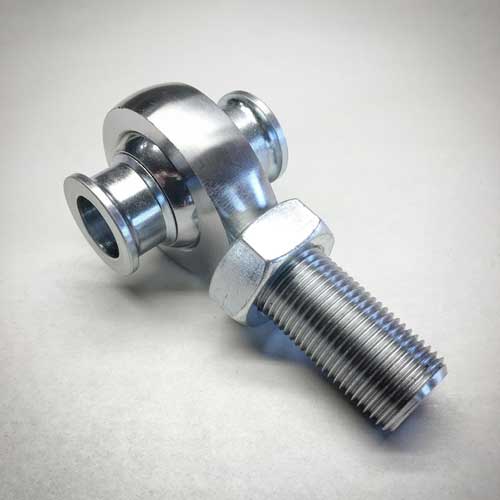

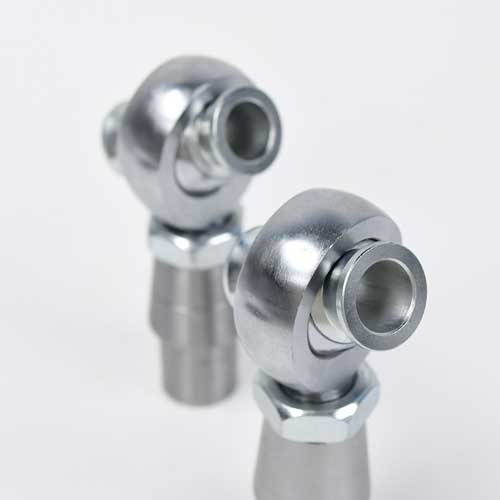

XMR XML Rotula Heim Joints  XMR XML Rod Ends Rose Joints XMR XML Rod Ends rótula

Maßtabelle der XMR/XML-Gelenkköpfe

XM-GELENKKOPF B D W T KUGEL AM N CM a° STATISCH CA.
RECHTS LINKS DURCHM. DURCHM. BREITE BREITE DURCHM. LÄNGE GEWINDE LÄNGE WINKELAUSGL. RADIAL GEWICHT
GEWINDE GEWINDE 0.0025 0.01 0.005 REF. REF. 0.015 UNF 0.062 WINKEL LAST (LB)
ART.-NR. ART.-NR. -0.0005 -0.01 -0.005 -0.015 3A -0.031 REF. (LB)
XMR3 XML3 0.1900 0.625 0.312 0.250 0.437 1.250 10-32 0.750 13 2,851 0.03
XMR3-4 XML3-4 0.1900 0.750 0.312 0.250 0.437 1.562 1/4-28 1.000 10 5,260 0.04
XMR4 XML4 0.2500 0.750 0.375 0.281 0.500 1.562 1/4-28 1.000 16 5,260 0.04
XMR4-5 XML4-5 0.2500 0.875 0.375 0.281 0.500 1.875 5/16-24 1.250 13 8,452 0.07
XMR5 XML5 0.3125 0.875 0.437 0.344 0.625 1.875 5/16-24 1.250 14 7,639 0.07
XMR5-6 XML5-6 0.3125 1.000 0.437 0.344 0.625 1.938 3/8-24 1.250 12 12,978 0.11
XMR6 XML6 0.3725 1.000 0.500 0.406 0.719 1.938 3/8-24 1.250 12 9,544 0.11
XMR6-7 XML6-7 0.3725 1.125 0.500 0.406 0.719 2.125 7/16-20 1.375 10 17,508 0.15
XMR7 XML7 0.4375 1.125 0.562 0.437 0.812 2.125 7/16-20 1.375 14 10,285 0.15
XMR7-8 XML7-8 0.4375 1.312 0.562 0.437 0.812 2.438 1/2-20 1.500 12 23,452 0.24
XMR8 XML8 0.5000 1.312 0.625 0.500 0.937 2.438 1/2-20 1.500 12 16,238 0.24
XMR8-10 XML8-10 0.5000 1.500 0.625 0.500 0.937 2.625 5/8-18 1.625 10 31,390 0.36
XMR8-12 XML8-12 0.5000 1.750 0.625 0.562 1.125 2.875 3/4-16 1.750 16 40,572 0.42
XMR10 XML10 0.6250 1.500 0.750 0.562 1.125 2.625 5/8-18 1.625 16 17,955 0.36
XMR10-12 XML10-12 0.6250 1.750 0.750 0.562 1.125 2.875 3/4-16 1.750 13 40,572 0.57
XMR12 XML12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 28,081 0.57
XMR12-14 XML12-14 0.7500 2.000 0.875 0.687 1.312 3.375 7/8-14 1.875 12 55,692 0.88
XMR14 XML14 0.8750 2.000 0.875 0.765 1.375 3.375 7/8-14 2.000 7 45,051 0.88
XMR16 XML16 1.0000 2.750 1.375 1.015 1.875 4.125 1 1/4-12 2.125 17 76,200 2.41
XMR16-1 XML16-1 1.0000 2.750 1.375 1.015 1.875 4.125 1-14 2.125 17 76,200 2.13
XMR16-2 XML16-2 1.0000 2.750 1.375 1.015 1.875 4.125 1-12 2.125 17 76,200 2.13
XF-GELENKKOPF B D W T KUGEL AF N CF a° STATISCH CA.
XFR3 XFL3 0.1900 0.625 0.312 0.250 0.437 1.062 10-32 0.562 13 3,733 0.04
XFR4 XFL4 0.2500 0.750 0.375 0.281 0.500 1.312 1/4-28 0.750 16 6,190 0.06
XFR5 XFL5 0.3125 0.875 0.437 0.344 0.625 1.375 5/16-24 0.750 14 7,639 0.09
XFR6 XFL6 0.3750 1.000 0.500 0.406 0.719 1.625 3/8-24 0.937 12 9,544 0.14
XFR7 XFL7 0.4375 1.125 0.562 0.437 0.812 1.812 7/16-20 1.062 14 10,285 0.19
XFR8 XFL8 0.5000 1.312 0.625 0.500 0.937 2.125 1/2-20 1.187 12 15,336 0.31
XFR10 XFL10 0.6250 1.500 0.750 0.562 1.125 2.500 5/8-18 1.500 16 17,955 0.45
XFR12 XFL12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 28,081 0.69
XFR16 XFL16 1.0000 2.750 1.375 1.015 1.875 4.125 1 1/4-12 2.125 17 76,200 2.11

Über uns

ERFAHRUNG
Über 15 Jahre Erfahrung mit Fahrwerksersatzteilen
ZUVERLÄSSIGKEIT
Trade Assurance schützt den gesamten Ablauf von der Zahlung bis zur Lieferung
INDIVIDUALISIERUNG
OEM- und ODM-Fertigung nach Ihren Anforderungen
KUNDENSERVICE
Online-Service 7*24 Std. E-Mail-Antwort innerhalb von 24 Stunden
LÖSUNGSANBIETER
Unser professionelles F&E-Team setzt Ihr Fahrwerksprojekt vom Konzept bis zum fertigen Produkt um



Bestseller

Main Products ROD ENDSMain Products 4 BAR ROD ENDSMain Products REBUILDABLE JOINTSMain Products ROD END KITS
Main Products HIGH MISALIGNMENT SPACERSMain Products TUBE ADAPTERSMain Products BALL JOINTSMain Products CLEVIS AND YOKE
Main Products LINKAGE ADJUSTERSMain Products SPHERICAL BALLSMain Products JAM NUTSMain Products TUBE CLAMP AND COUPLERS

Main Products COILOVER SLEEVE KITSMain Products SWAY BAR LINKSMain Products RACK ENDSMain Products RADIUS ROD

Main Products TUBESMain Products DOM/CHROMOLY TUBING



Qualitätskontrolle

Jedes Teil wird vor dem Versand geprüft

🔩

Wareneingangsprüfung

Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.

🔍

Maßkontrolle

Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.

🔬

Oberflächenprüfung

Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.

📋

Chargendokumentation

Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.

Anwendungen

Einsatzbereiche: Gelenkköpfe und Heim-Gelenke

Lenk- und Fahrwerksgestänge

Verbindungsstangen und Heim-Gelenk-Baugruppen bieten verstellbare, wartbare Verbindungen für Lenkungs-, Fahrwerks- und Chassissysteme. Stimmen Sie Gelenktyp, Gewinde, Distanzstücke und Ausrichtung auf den Weg des Mechanismus ab.

Fertigung für Motorsport und Offroad

Diese Bauteile werden im Sonderfahrzeugbau häufig eingesetzt, wo Geometrie, Längenverstellung und austauschbare Gelenke wichtig sind. Prüfen Sie Stoßbelastung, Schwenkwinkel, Befestigungsausrichtung und Wartungszugang.

Industrie- und Landtechnik-Steuerungen

Gelenkkopf-Gestänge können Hebel, Aktuatoren und Lenker in Land- und Industrieanlagen verbinden. Wählen Sie Werkstoff, Laufring, Abdichtung und Oberflächenbehandlung nach der erwarteten Verschmutzung und Oszillation.
