GELENKKöPFE UND HEIM-GELENKE

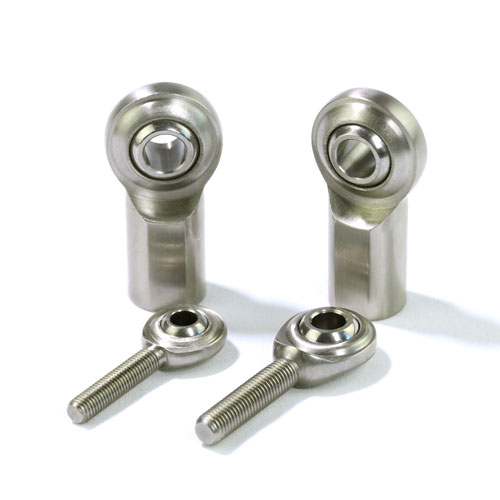

Gelenkkopf aus Edelstahl für Industrieanlagen

✓ ISO-9001-zertifiziert
✓ SGS-geprüft
✓ Fabrik mit über 26 Jahren Erfahrung
✓ OEM / ODM möglich

Precision-engineered stainless steel rod ends designed for industrial machinery, including egg processing and packaging equipment. High corrosion resistance, durability, and customizable specifications to meet OEM production requirements.

Email Us [email protected] to Get a Latest Price or a Sample
Angebot anfordern →
⚡ Antwort in der Regel innerhalb von 24 Stunden
Mindestmenge:50 pcs / model
Lieferzeit:7–15 days
Muster:Kostenlos (zzgl. Fracht)
Zahlung:T/T · PayPal · L/C
Übersicht

Gelenkkopf aus Edelstahl für Industrieanlagen – Übersicht

Edelstahl-Gelenkkopf für Industriemaschinen

Unser Edelstahl-Gelenkkopf ist ideal für industrielle Anwendungen, bei denen Präzision, Haltbarkeit und Korrosionsbeständigkeit entscheidend sind. Diese Bauteile werden vielfach in Ei-Verarbeitungsanlagen, Lebensmittelverpackungsmaschinen und anderen Automatisierungssystemen eingesetzt.

Edelstahl-Gelenkkopf für Industriemaschinen

Merkmale

  • Material: Edelstahl
  • Hohe Korrosionsbeständigkeit
  • Individuelle Größen und Gewindespezifikationen
  • Geeignet für Umgebungen mit Lebensmittelkontakt
  • Lange Lebensdauer bei geringem Wartungsaufwand

Individualisierungsleistungen

  • CNC-Bearbeitung
  • Oberflächenbehandlung (Polieren, Passivierung)
  • Individuelle Logo-Gravur
  • Muster in Kleinserien und Massenproduktion verfügbar

Anwendungen

  • Ei-Sortiermaschinen
  • Lebensmittelverpackungsmaschinen
  • Linearantriebe
  • Fördersysteme
SCM-T GELENKKOPF B D W T KUGEL AM N CM a° STATISCHE CA.
RECHTS LINKS DURCHM. DURCHM. BREITE BREITE DURCHM. LÄNGE GEWINDE LÄNGE SCHIEFST. RADIAL- GEWICHT
GEWINDE GEWINDE +0.0025 +0.010 +0.005 REF. REF. +0.015 UNF +0.062 WINKEL LAST (LBS)
BEST.-NR. BEST.-NR. -0.0005 -0.010 -0.005 -0.015 3A -0.031 REF. (LBS)
SCMR3T SCML3T 0.1900 0.625 0.312 0.234 0.437 1.250 10-32 0.750 20 912 0.03
SCMR4T SCML4T 0.2500 0.750 0.375 0.250 0.500 1.562 1/4-28 1.000 27 1,370 0.04
SCMR5T SCML5T 0.3125 0.875 0.437 0.312 0.625 1.875 5/16-24 1.250 22 2,050 0.07
SCMR6T SCML6T 0.3750 1.000 0.500 0.359 0.719 1.938 3/8-24 1.250 22 3,040 0.11
SCMR7T SCML7T 0.4375 1.125 0.562 0.406 0.812 2.125 7/16-20 1.375 21 3,780 0.15
SCMR8T SCML8T 0.5000 1.312 0.625 0.453 0.937 2.438 1/2-20 1.500 20 4,700 0.24
SCMR10T SCML10T 0.6250 1.500 0.750 0.484 1.125 2.625 5/8-18 1.625 26 5,860 0.36
SCMR12T SCML12T 0.7500 1.750 0.875 0.593 1.312 2.875 3/4-16 1.750 24 7,512 0.57
SCF-T GELENKKOPF B D W T KUGEL AF N CF a° STATISCHE CA.
SCFR3T SCFL3T 0.1900 0.625 0.312 0.234 0.437 1.062 10-32 0.500 20 930 0.04
SCFR4T SCFL4T 0.2500 0.750 0.375 0.250 0.500 1.312 1/4-28 0.687 27 1,380 0.05
SCFR5T SCFL5T 0.3125 0.875 0.437 0.312 0.625 1.375 5/16-24 0.687 22 2,100 0.08
SCFR6T SCFL6T 0.3750 1.000 0.500 0.359 0.719 1.625 3/8-24 0.812 22 3,080 0.13
SCFR7T SCFL7T 0.4375 1.125 0.562 0.406 0.812 1.812 7/16-20 0.937 21 3,790 0.18
SCFR8T SCFL8T 0.5000 1.312 0.625 0.453 0.937 2.125 1/2-20 1.062 20 4,720 0.29
SCFR10T SCFL10T 0.6250 1.500 0.750 0.484 1.125 2.500 5/8-18 1.375 26 5,870 0.43
SCFR12T SCFL12T 0.7500 1.750 0.875 0.593 1.312 2.875 3/4-16 1.562 24 7,520 0.65
Qualitätskontrolle

Jedes Teil wird vor dem Versand geprüft

🔩

Wareneingangsprüfung

Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.

🔍

Maßkontrolle

Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.

🔬

Oberflächenprüfung

Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.

📋

Chargendokumentation

Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.

Anwendungen

Einsatzbereiche: Gelenkköpfe und Heim-Gelenke

Lenk- und Fahrwerksgestänge

Verbindungsstangen und Heim-Gelenk-Baugruppen bieten verstellbare, wartbare Verbindungen für Lenkungs-, Fahrwerks- und Chassissysteme. Stimmen Sie Gelenktyp, Gewinde, Distanzstücke und Ausrichtung auf den Weg des Mechanismus ab.

Fertigung für Motorsport und Offroad

Diese Bauteile werden im Sonderfahrzeugbau häufig eingesetzt, wo Geometrie, Längenverstellung und austauschbare Gelenke wichtig sind. Prüfen Sie Stoßbelastung, Schwenkwinkel, Befestigungsausrichtung und Wartungszugang.

Industrie- und Landtechnik-Steuerungen

Gelenkkopf-Gestänge können Hebel, Aktuatoren und Lenker in Land- und Industrieanlagen verbinden. Wählen Sie Werkstoff, Laufring, Abdichtung und Oberflächenbehandlung nach der erwarteten Verschmutzung und Oszillation.
