GELENKKöPFE UND HEIM-GELENKE

SA-TK,SI-TK 3-teilige Gelenkköpfe mit Bronze-Laufbahn

Name: SA-TK,SI-TK 3-teilige Gelenkköpfe mit Bronze-Laufbahn
Brand: SYZ Rod Ends
Availability: InStock

✓ ISO-9001-zertifiziert

✓ SGS-geprüft

✓ Fabrik mit über 26 Jahren Erfahrung

✓ OEM / ODM möglich

3-Pieces. Copper Alloy, Carbon Steel, Self-Lubricating/Greaseable Heim Joints
Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Race: Copper Alloy, PTFE Lined
Body: Carbon Steel, Silver Zinc Plated

Type: Male/Female
Thread: Right/Left
Regular Size: Male Type from SA5TK-SA35TK/Female Type from SI5TK-SI35TK
Metric Size and Inch Size Both Available
Custom Option: Material/Size/Stud Configurations

Angebot anfordern →

⚡ Antwort in der Regel innerhalb von 24 Stunden

Mindestmenge:50 pcs / model

Lieferzeit:7–15 days

Muster:Kostenlos (zzgl. Fracht)

Zahlung:T/T · PayPal · L/C

Übersicht

SA-TK,SI-TK 3-teilige Gelenkköpfe mit Bronze-Laufbahn – Übersicht

Artikel: SA-TK-/SI-TK-Gelenkköpfe mit Bronzebuchse, 3-teilig

KUGEL	RACE	BODY
Wälzlagerstahl 52100	KUPFERLEGIERUNG	KOHLENSTOFFSTAHL
PRÄZISIONSGESCHLIFFEN		SILBER VERZINKT
WÄRMEBEHANDELT		PTFE-AUSKLEIDUNG
HARTVERCHROMT

Typ: Außengewinde/Innengewinde
Gewinde: rechts/links
Standardgrößen: Außengewinde SA5TK-SA35TK / Innengewinde SI5TK-SI35TK
In metrischen Größen und Zollgrößen erhältlich
Sonderoptionen: Werkstoff/Größe/Bolzenkonfiguration

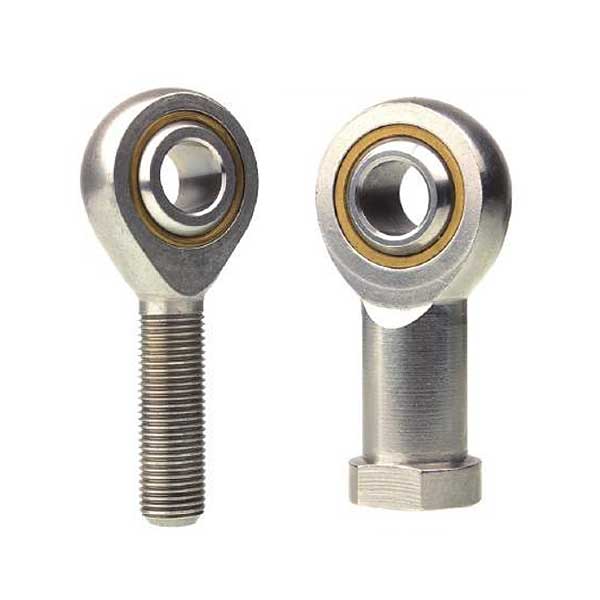

SITK SATK Rod Ends

Maßtabelle für SATK-/SITK-Gelenkköpfe

SA-TK-GELENKKOPF		B	D	W	T	AM	N	CM	a°	STATISCH	CA.
RECHTS	LINKS	DURCHM.	DURCHM.	BREITE	BREITE	LÄNGE	GEWINDE	LÄNGE	WINKELAUSGL.	RADIAL	GEWICHT
GEWINDE	GEWINDE	0.065	0.038	0.12	Ref.	0.4	METRIC	1	WINKEL	LAST	(GRAMM)
ART.-NR.	ART.-NR.	-0.012	-0.038	-0.12	Ref.	-0.4	MALE	-1	Ref.	KN	(GRAMM)
SAR5TK	SAL5TK	5	18.00	8	6.00	33	M5 X0.8	19	4	7.5	13
SAR6TK	SAL6TK	6	20.00	9	6.75	36	M6 X 1.0	22	9	9.3	20
SAR8TK	SAL8TK	8	24.00	12	9.00	42	M8 X 1.25	25	13	16.7	33
SAR10TK	SAL10TK	10	28.00	14	10.50	48	M10 X 1.5	29	13	23.4	56
SAR12TK	SAL12TK	12	32.00	16	12.00	54	M12 X 1.75	33	13	32.0	87
SAR14TK	SAL14TK	14	36.00	19	13.50	60	M14 X 2.0	38	13	41.9	129
SAR16TK	SAL16TK	16	42.00	21	15.00	66	M16 X 2.0	40	13	52.7	189
SAR18TK	SAL18TK	18	46.00	23	16.50	72	M18 X 1.5	44	13	63.8	267
SAR20TK	SAL20TK	20	50.00	25	18.00	78	M20 X 1.5	47	13	78.1	348
SAR22TK	SAL22TK	22	54.00	28	20.00	84	M22 X 1.5	51	13	97.2	443
SAR25TK	SAL25TK	25	60.00	31	22.00	94	M24 X 2	58	13	122.1	600
SAR30TK	SAL30TK	30	70.00	37	25.00	110	M30 X 2	71	13	168.4	1030
SAR35TK	SAL35TK	35	80.00	43	28.00	125	M36 X 2	77	13	205.7	1600

SI-TK-GELENKKOPF		B	D	W	T	AF	N	CF	a°	STATISCH	CA.
SIR5TK	SIL5TK	5	18.00	8	6.00	27	M5 X0.8	10	4	7.5	18
SIR6TK	SIL6TK	6	20.00	9	6.75	30	M6 X 1.0	12	9	9.3	27
SIR8TK	SIL8TK	8	24.00	12	9.00	36	M8 X 1.25	16	13	16.7	46
SIR10TK	SIL10TK	10	28.00	14	10.50	43	M10 X 1.5	20	13	23.4	76
SIR12TK	SIL12TK	12	32.00	16	12.00	50	M12 X 1.75	22	13	32.0	115
SIR14TK	SIL14TK	14	36.00	19	13.50	57	M14 X 2.0	25	13	41.9	170
SIR16TK	SIL16TK	16	42.00	21	15.00	64	M16 X 2.0	28	13	52.7	230
SIR18TK	SIL18TK	18	46.00	23	16.50	71	M18 X 1.5	32	13	63.8	320
SIR20TK	SIL20TK	20	50.00	25	18.00	77	M20 X 1.5	33	13	78.1	415
SIR22TK	SIL22TK	22	54.00	28	20.00	84	M22 X 1.5	37	13	97.2	540
SIR25TK	SIL25TK	25	60.00	31	22.00	94	M24 X 2	42	13	122.1	750
SIR30TK	SIL30TK	30	70.00	37	25.00	110	M30 X 2	51	13	168.4	1130
SIR35TK	SIL35TK	35	80.00	43	28.00	125	M36 X 2	56	13	205.7	1600

Bestseller

Qualitätskontrolle

Jedes Teil wird vor dem Versand geprüft

🔩

Wareneingangsprüfung

Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.

🔍

Maßkontrolle

Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.

🔬

Oberflächenprüfung

Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.

📋

Chargendokumentation

Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.

Anwendungen

Einsatzbereiche: Gelenkköpfe und Heim-Gelenke

Lenk- und Fahrwerksgestänge

Verbindungsstangen und Heim-Gelenk-Baugruppen bieten verstellbare, wartbare Verbindungen für Lenkungs-, Fahrwerks- und Chassissysteme. Stimmen Sie Gelenktyp, Gewinde, Distanzstücke und Ausrichtung auf den Weg des Mechanismus ab.

Fertigung für Motorsport und Offroad

Diese Bauteile werden im Sonderfahrzeugbau häufig eingesetzt, wo Geometrie, Längenverstellung und austauschbare Gelenke wichtig sind. Prüfen Sie Stoßbelastung, Schwenkwinkel, Befestigungsausrichtung und Wartungszugang.

Industrie- und Landtechnik-Steuerungen

Gelenkkopf-Gestänge können Hebel, Aktuatoren und Lenker in Land- und Industrieanlagen verbinden. Wählen Sie Werkstoff, Laufring, Abdichtung und Oberflächenbehandlung nach der erwarteten Verschmutzung und Oszillation.
