Hydraulikzylinder und Hebezeuge
Gelenklager nehmen Winkelverstellung und Schwenkbewegung an Zylinderaugen, Hubarmen und anderen Drehverbindungen auf. Wählen Sie Laufring, Dichtungen, Schmierung und Lastrichtung passend zum Lastspiel.
GELENKLAGER
Gelenklager-Radaufhängung für Rennwagen
✓ ISO-9001-zertifiziert
✓ SGS-geprüft
✓ Fabrik mit über 26 Jahren Erfahrung
✓ OEM / ODM möglich
- Regular Size: Inch Size from COM2(T)-COM16(T),
- HCOM16(T)-HCOM32(T)
- COMA-M3(T)-COMA-M30(T)
Inch Size and Metric Size Both Available - We are a Professional Manufacturer and Accept Special Request.
- Email Us [email protected] to Get a Latest Price or a Sample
⚡ Antwort in der Regel innerhalb von 24 Stunden
Mindestmenge:50 pcs / model
Lieferzeit:7–15 days
Muster:Kostenlos (zzgl. Fracht)
Zahlung:T/T · PayPal · L/C
Übersicht
Gelenklager-Radaufhängung für Rennwagen – Übersicht
Gelenklager für Rennsportfahrwerke
| KUGELWERKSTOFF | ||||
| 52100 Wälzlagerstahl, wärmebehandelt, HRC 58-64 | ||||
| HARTVERCHROMT | ||||
| LAGERWERKSTOFF | ||||
| LEGIERTER STAHL, ÖLBESCHICHTET | ||||
| Schmiernut und Schmierbohrung am Außendurchmesser des Lagerrings | ||||
| Teflon-Auskleidung optional; dem Suffix „T“ hinzufügen | ||||

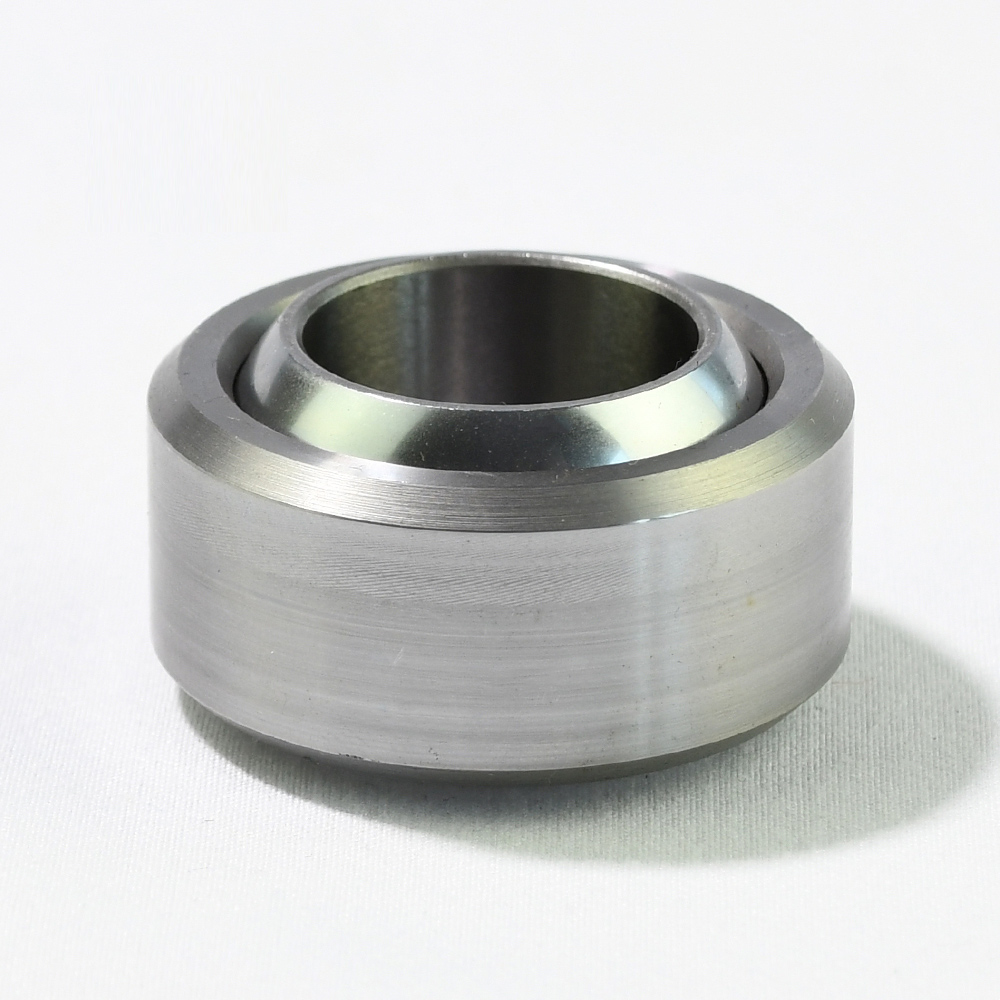

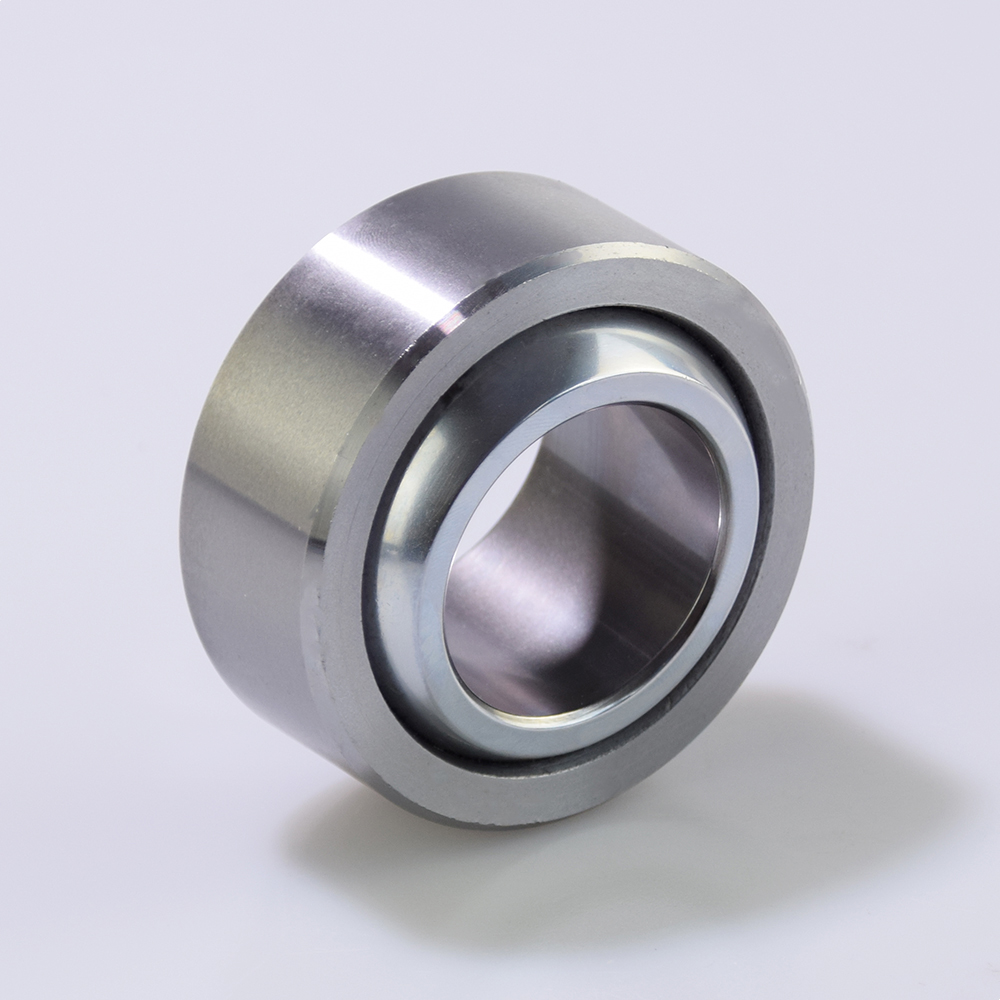

Maßtabelle der Metall/Metall-Gelenklager aus legiertem Stahl der COM-Serie
| LAGER-NR. | B | D | W | T | O | M | KUGEL | a° | STATISCH | CA. | |
| DURCHM. | DURCHM. | BREITE | BREITE | FLACHMASS | FASE | DURCHM. | WINKELAUSGL. | RADIAL | GEWICHT | ||
| +0.0000 | +0.0000 | +0.000 | +0.005 | REF. | REF. | REF. | WINKEL | LAST | (LB) | ||
| -0.0005 | -0.0005 | -0.002 | -0.005 | REF. | (LB) | ||||||
| COM-2(T) | 0.0650 | 0.4687 | 0.250 | 0.187 | 0.235 | 0.020 | 0.343 | 9.0 | 3,200 | 0.010 | |
| COM-3(T) | 0.1900 | 0.5625 | 0.281 | 0.218 | 0.293 | 0.015 | 0.406 | 11.0 | 3,250 | 0.014 | |
| COM-4(T) | 0.2500 | 0.6562 | 0.343 | 0.250 | 0.364 | 0.022 | 0.500 | 13.5 | 4,950 | 0.022 | |
| COM-5(T) | 0.3125 | 0.7500 | 0.375 | 0.281 | 0.419 | 0.032 | 0.562 | 12.0 | 6,475 | 0.030 | |
| COM-6(T) | 0.3750 | 0.8125 | 0.406 | 0.312 | 0.516 | 0.032 | 0.656 | 10.0 | 8,400 | 0.038 | |
| COM-7(T) | 0.4375 | 0.9062 | 0.437 | 0.343 | 0.530 | 0.032 | 0.687 | 8.0 | 9,453 | 0.047 | |
| COM-8(T) | 0.5000 | 1.0000 | 0.500 | 0.390 | 0.640 | 0.032 | 0.781 | 9.5 | 13,250 | 0.065 | |
| COM-9(T) | 0.5625 | 1.0937 | 0.562 | 0.437 | 0.710 | 0.032 | 0.875 | 9.5 | 16,630 | 0.086 | |
| COM-10(T) | 0.6250 | 1.1875 | 0.625 | 0.500 | 0.780 | 0.032 | 0.968 | 8.5 | 21,280 | 0.110 | |
| COM-12(T) | 0.7500 | 1.4375 | 0.750 | 0.593 | 0.920 | 0.044 | 1.187 | 9.0 | 31,920 | 0.204 | |
| COM-14(T) | 0.8750 | 1.5625 | 0.875 | 0.703 | 0.980 | 0.044 | 1.312 | 9.5 | 41,960 | 0.263 | |
| COM-16(T) | 1.0000 | 1.7500 | 1.000 | 0.797 | 1.118 | 0.044 | 1.500 | 10.0 | 55,200 | 0.386 | |
| HCOM-16(T) | 1.0000 | 2.0000 | 1.000 | 0.781 | 1.360 | 0.032 | 1.687 | 9.0 | 70,820 | 0.553 | |
| HCOM-19(T) | 1.1875 | 2.3750 | 1.187 | 0.937 | 1.610 | 0.032 | 2.000 | 8.5 | 100,730 | 0.895 | |
| HCOM-20(T) | 1.2500 | 2.3750 | 1.187 | 0.937 | 1.610 | 0.032 | 2.000 | 8.5 | 100,730 | 0.895 | |
| HCOM-24(T) | 1.5000 | 2.7500 | 1.375 | 1.094 | 1.860 | 0.032 | 2.312 | 8.5 | 135,950 | 1.358 | |
| HCOM-28(T) | 1.7500 | 3.1250 | 1.562 | 1.250 | 2.110 | 0.044 | 2.625 | 8.0 | 176,370 | 1.948 | |
| HCOM-32(T) | 2.0000 | 3.5000 | 1.750 | 1.375 | 2.360 | 0.044 | 2.937 | 8.5 | 217,060 | 2.650 | |
Ablauf der Sonderanfertigung: ähnliches Produkt auswählen — Mindestbestellmenge bestätigen — Anfrage senden — Zeichnungen oder Muster übermitteln — Anpassung
Wählen Sie ein Produkt (falls es nicht auf unserer Website aufgeführt ist, ein ähnliches Produkt) — bestätigen Sie, dass die gewünschte Menge unsere Mindestbestellmenge erreicht — senden Sie eine Anfrage mit Zeichnungen oder Mustern — wir bestätigen die Details — anschließend geben wir die Angaben an unser Werk weiter und beginnen mit der Sonderfertigung
Bestseller
Qualitätskontrolle
Jedes Teil wird vor dem Versand geprüft
Wareneingangsprüfung
Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.
Maßkontrolle
Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.
Oberflächenprüfung
Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.
Chargendokumentation
Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.
Anwendungen
Einsatzbereiche: Gelenklager
