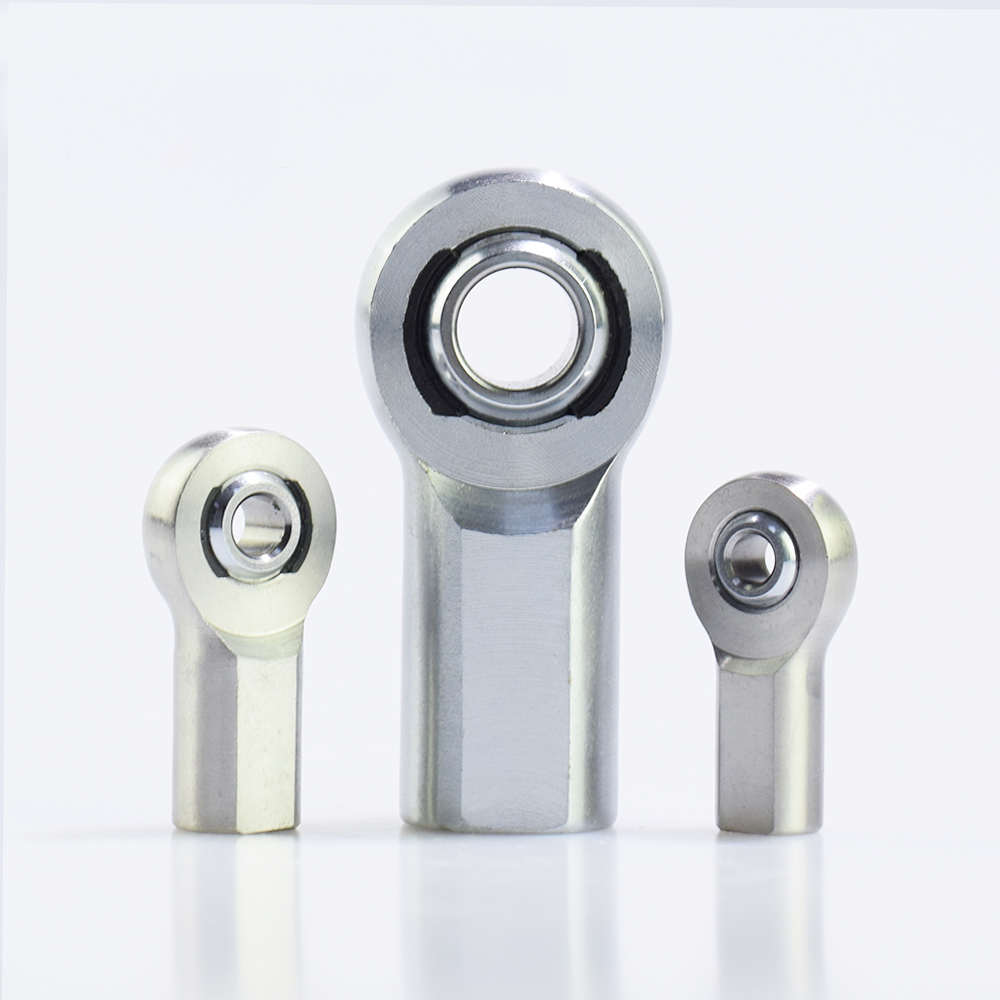

Artikel: metrische MXM-/MXF-Gelenkköpfe M5 M8 M10 M12 M16 M48

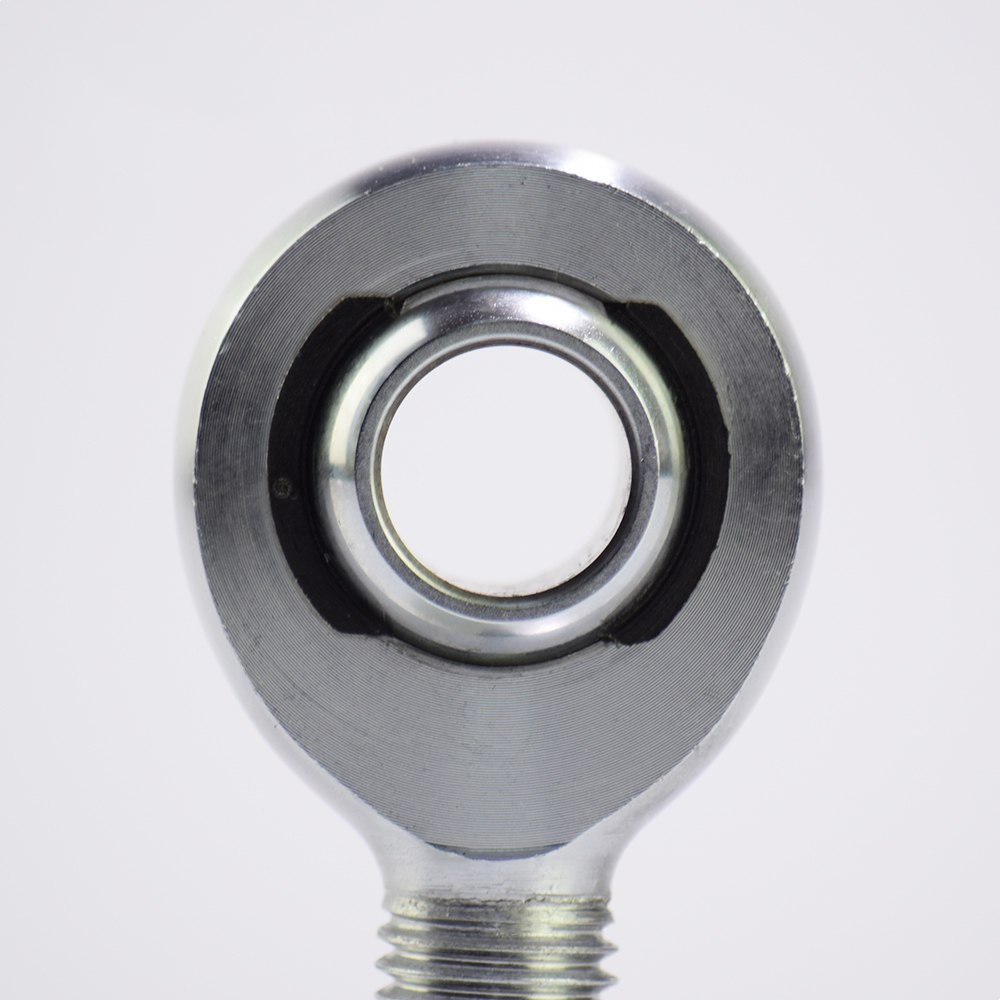

| KUGEL | RACE | BODY | |||||
| Wälzlagerstahl 52100 | INJECTION | 4130 CHROMOLY-STAHL | |||||
| PRÄZISIONSGESCHLIFFEN | MOLDED | WÄRMEBEHANDELT | |||||
| WÄRMEBEHANDELT | REINFORCED | HARTVERCHROMT | |||||
| HARTVERCHROMT | NYLON mit PTFE | ||||||

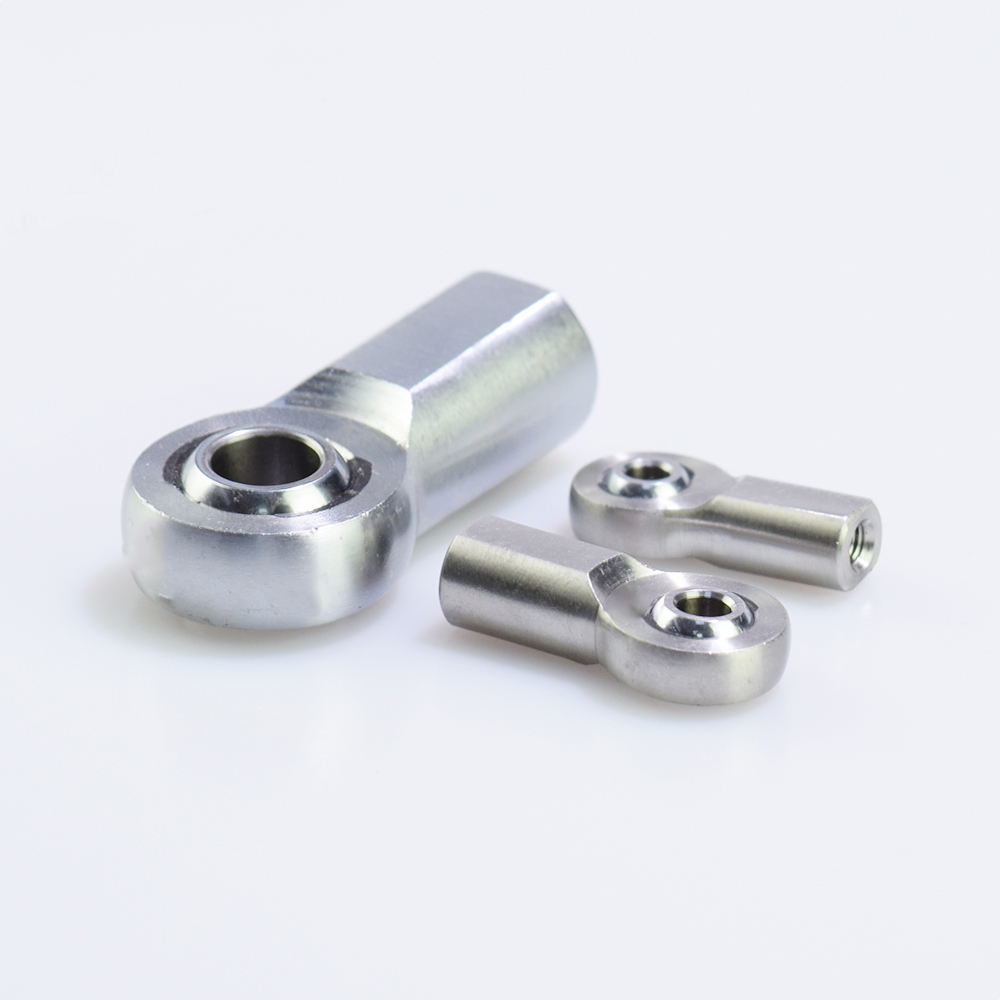

Typ: Außengewinde/Innengewinde
Gewinde: rechts/links
Standardgrößen: Außengewinde MXMR5-MXMR50 und Innengewinde MXFR5-MXFR30
Zoll- und metrische Größen erhältlich
Sonderoptionen: Werkstoff/Größe/Bolzenkonfiguration
MXM und MXF Maßtabelle für metrische Gelenkköpfe
Abmessungen in mm
| MXM-GELENKKOPF | B | D | W | T | AM | N | CM | a° | STATISCH | CA. | ||
| RECHTS | LINKS | DURCHM. | DURCHM. | BREITE | BREITE | LÄNGE | GEWINDE | LÄNGE | WINKELAUSGL. | RADIAL | GEWICHT | |
| GEWINDE | GEWINDE | 0.065 | 0.038 | 0.12 | Ref. | 0.4 | METRIC | 1 | WINKEL | LAST | (GRAMM) | |
| ART.-NR. | ART.-NR. | -0.012 | -0.038 | -0.12 | -0.4 | MALE | -1 | Ref. | KN | |||
| MXMR5 | MXML5 | 5 | 18 | 8 | 6 | 33 | M5 X 0.8 | 19 | 24 | 7.8 | ||
| MXMR6 | MXML6 | 6 | 20 | 9 | 6.75 | 36 | M6 X 1.0 | 21 | 24 | 11.2 | 20 | |
| MXMR8 | MXML8 | 8 | 24 | 12 | 9 | 42 | M8 X 1.25 | 25 | 26 | 19.5 | 30 | |
| MXMR10 | MXML10 | 10 | 28 | 14 | 10.5 | 48 | M10 X 1.5 | 28 | 24 | 31.7 | 60 | |
| MXMR10X1.25 | MXML10X1.25 | 10 | 28 | 14 | 10.5 | 48 | M10 X 1.25 | 28 | 24 | 31.7 | 60 | |
| MXMR12 | MXML12 | 12 | 32 | 16 | 12 | 54 | M12 X 1.75 | 32 | 24 | 48.8 | 80 | |
| MXMR12X1.25 | MXML12X1.25 | 12 | 32 | 16 | 12 | 54 | M12 X 1.25 | 32 | 24 | 48.8 | 80 | |
| MXMR12X1.5 | MXML12X1.5 | 12 | 32 | 16 | 12 | 54 | M12 X 1.5 | 32 | 24 | 48.8 | 80 | |
| MXMR14 | MXML14 | 14 | 36 | 19 | 13.5 | 60 | M14 X 2.0 | 36 | 30 | 65.8 | 129 | |
| MXMR14X1.5 | MXML14X1.5 | 14 | 36 | 19 | 13.5 | 60 | M14 X 1.5 | 36 | 30 | 65.8 | 129 | |
| MXMR16 | MXML16 | 16 | 42 | 21 | 15 | 66 | M16 X 2.0 | 37 | 28 | 80 | 200 | |
| MXMR16X1.5 | MXML16X1.5 | 16 | 42 | 21 | 15 | 66 | M16 X 1.5 | 37 | 28 | 80 | 200 | |
| MXMR18 | MXML18 | 18 | 46 | 23 | 16.5 | 72 | M18 X 1.5 | 41 | 32 | 95 | 280 | |
| MXMR20 | MXML20 | 20 | 50 | 25 | 18 | 78 | M20 X 1.5 | 45 | 26 | 107 | 340 | |
| MXMR22 | MXML22 | 22 | 54 | 28 | 20 | 84 | M22 X 1.5 | 48 | 28 | 143 | 280 | |
| MXMR25 | MXML20 | 25 | 60 | 31 | 22 | 94 | M24 X 2.0 | 55 | 28 | 153 | 340 | |
| MXMR30 | MXML20 | 30 | 70 | 37 | 25 | 110 | M30 X 2.0 | 66 | 32 | 195 | 340 | |
| MXMR35 | MXML35 | 35 | 80 | 43 | 28 | 140 | M36 x 2.00 | 85 | 32 | |||
| MXMR40 | MXML40 | 40 | 90 | 49 | 33 | 150 | M42 x 2.00 | 90 | 34 | |||
| MXMR50 | MXML50 | 50 | 116 | 60 | 45 | 185 | M48 x 2.00 | 105 | 24 | |||
| MXF-GELENKKOPF | B | D | W | T | AF | N | CF | a° | STATISCH | CA. | ||
| MXFR5 | MXFL5 | 5 | 18 | 8 | 6 | 27 | M5 X 0.8 | 8 | 24 | 19.5 | ||
| MXFR6 | MXFL6 | 6 | 20 | 9 | 6.75 | 30 | M6 X 1.0 | 9 | 24 | 21.2 | 20 | |
| MXFR8 | MXFL8 | 8 | 24 | 12 | 9 | 36 | M8 X 1.25 | 12 | 26 | 29.2 | 30 | |
| MXFR10 | MXFL10 | 10 | 28 | 14 | 10.5 | 43 | M10 X 1.5 | 15 | 24 | 48.8 | 60 | |
| MXFR10X1.25 | MXFL10X1.25 | 10 | 28 | 14 | 10.5 | 43 | M10 X 1.25 | 15 | 24 | 48.8 | 60 | |
| MXFR12 | MXFL12 | 12 | 32 | 16 | 12 | 50 | M12 X 1.75 | 18 | 24 | 58.5 | 80 | |
| MXFR12X1.25 | MXFL12X1.25 | 12 | 32 | 16 | 12 | 50 | M12 X 1.25 | 18 | 24 | 58.5 | 80 | |
| MXFR12X1.5 | MXFL12X1.5 | 12 | 32 | 16 | 12 | 50 | M12 X 1.5 | 18 | 24 | 58.5 | 80 | |
| MXFR14 | MXFL14 | 14 | 36 | 19 | 13.5 | 57 | M14 X 2.0 | 21 | 30 | 68.3 | 129 | |
| MXFR14X1.5 | MXFL14X1.5 | 14 | 36 | 19 | 13.5 | 57 | M14 X 1.5 | 21 | 30 | 68.3 | 129 | |
| MXFR16 | MXFL16 | 16 | 42 | 21 | 15 | 64 | M16 X 2.0 | 24 | 28 | 80 | 200 | |
| MXFR16X1.5 | MXFL16X1.5 | 16 | 42 | 21 | 15 | 64 | M16 X 1.5 | 24 | 28 | 80 | 200 | |
| MXFR18 | MXFL18 | 18 | 46 | 23 | 16.5 | 71 | M18 X 1.5 | 27 | 32 | 95 | 280 | |
| MXFR20 | MXFL20 | 20 | 50 | 25 | 18 | 77 | M20 X 1.5 | 30 | 26 | 107 | 340 | |
| MXFR22 | MXFL22 | 22 | 54 | 28 | 20 | 84 | M22 X 1.5 | 33 | 28 | 143 | 280 | |
| MXFR25 | MXFL25 | 25 | 60 | 31 | 22 | 94 | M24 X 2.0 | 36 | 28 | 153 | 340 | |
| MXFR30 | MXFL30 | 30 | 70 | 37 | 25 | 110 | M30 X 2.0 | 45 | 32 | 195 | 340 | |
Ablauf der kundenspezifischen Fertigung: ähnliches Produkt auswählen — Mindestbestellmenge bestätigen — Anfrage senden — Zeichnungen oder Muster übermitteln — kundenspezifische Fertigung
Wählen Sie ein Produkt (falls es nicht auf unserer Website aufgeführt ist, ein ähnliches Produkt) — bestätigen Sie, dass die gewünschte Menge unsere Mindestbestellmenge erreicht — senden Sie eine Anfrage mit Zeichnungen oder Mustern — wir bestätigen die Details — anschließend geben wir die Angaben an unser Werk weiter und beginnen mit der Sonderfertigung
Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.
Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.
Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.
Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.
