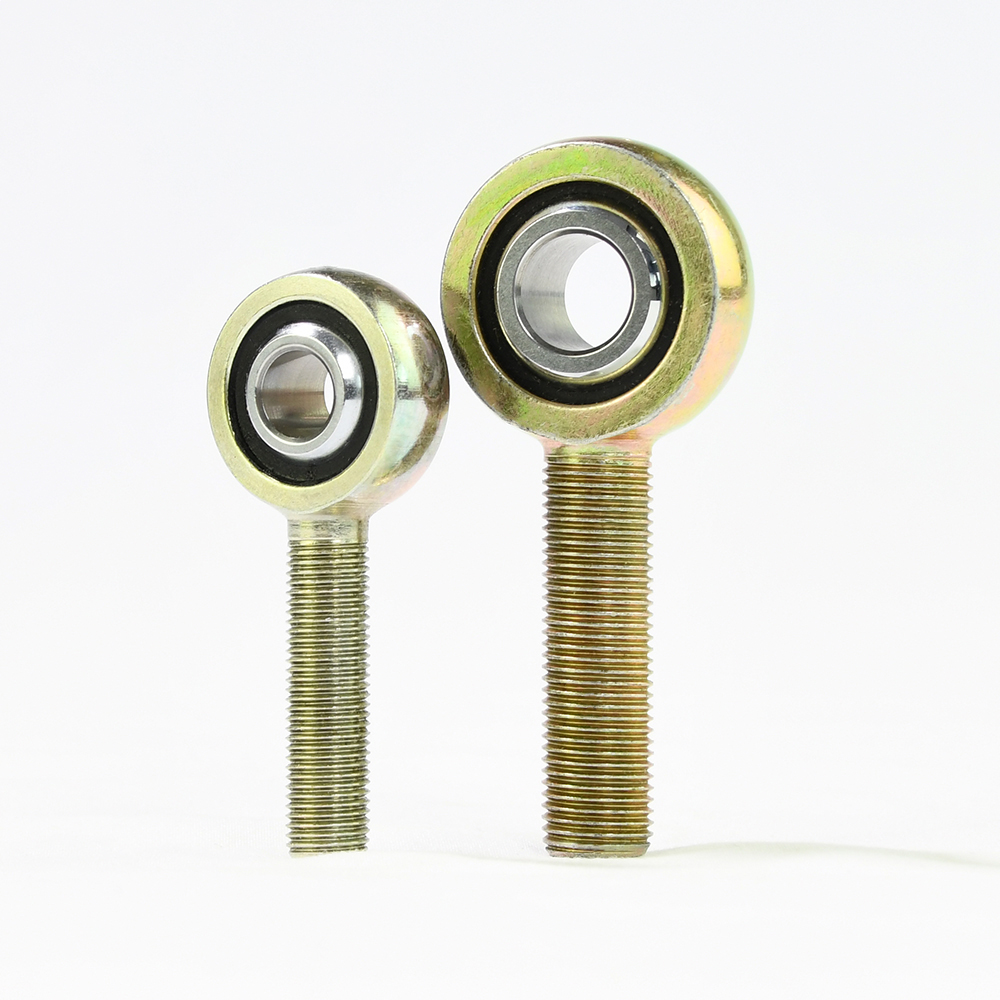

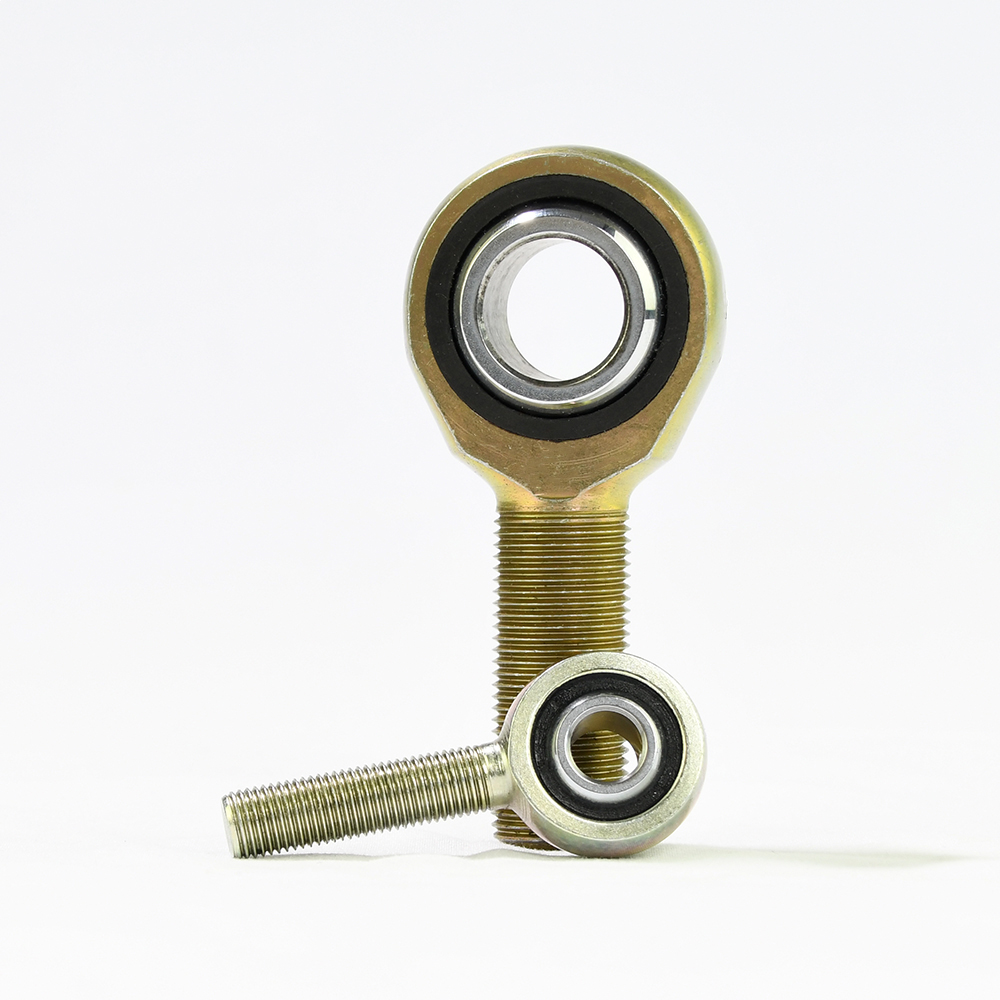

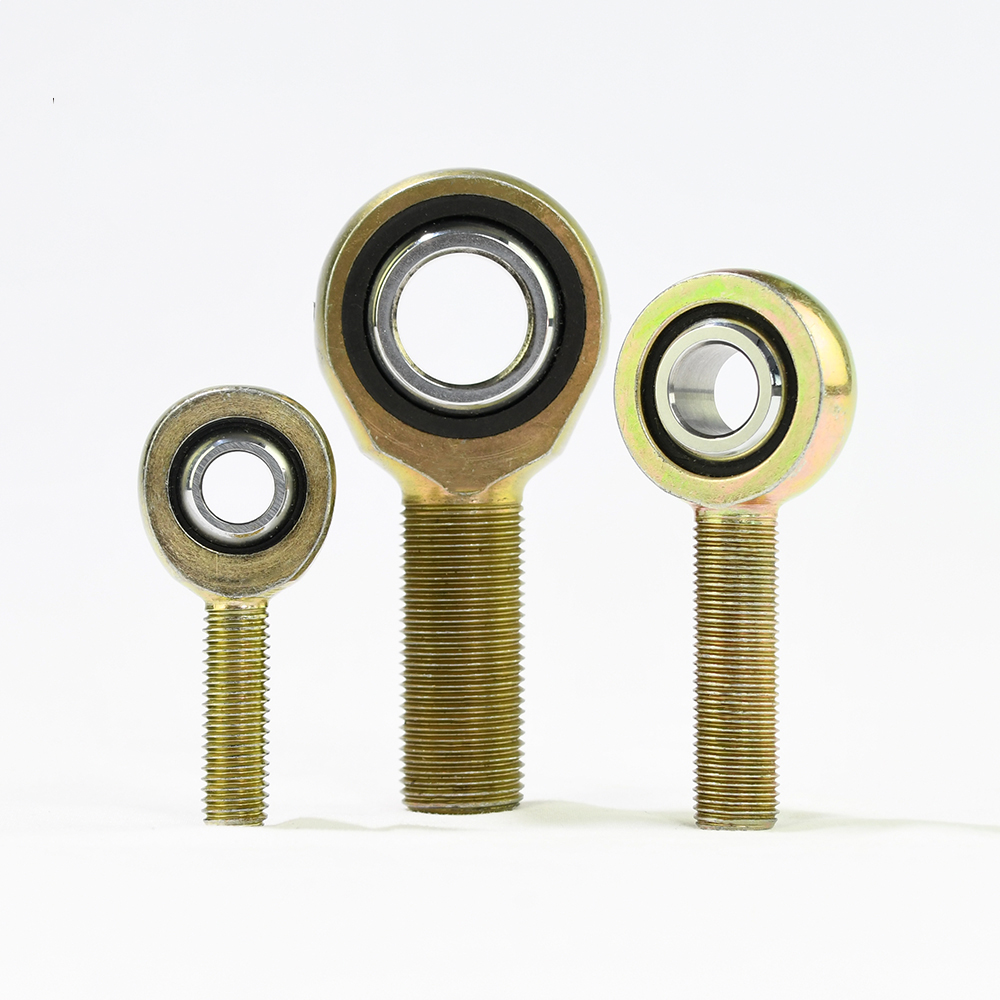

Details zu metrischen MPM-/MPF-Gelenkköpfen
| KUGEL | RACE | BODY | |||||
| Wälzlagerstahl 52100 | INJECTION | KOHLENSTOFFSTAHL | |||||
| PRÄZISIONSGESCHLIFFEN | MOLDED | GELBVERZINKT | |||||
| WÄRMEBEHANDELT | REINFORCED | ||||||
| HARTVERCHROMT | NYLON MIT PTFE | ||||||
Typ: Außengewinde/Innengewinde
Gewinde: rechts/links
Standardgrößen: Außengewinde MPMR5-MPMR20 / Innengewinde MPFR5-MPFR20
Zoll- und metrische Größen erhältlich
Sonderoptionen: Werkstoff/Größe/Bolzenkonfiguration
Maßtabelle für metrische MPM-/MPF-Gelenkköpfe
Abmessungen in mm
| MPM-GELENKKOPF | B | D | W | T | KUGEL | AM/AF | N | CM/CF | a° | STATISCH | CA. | |
| RECHTS | LINKS | DURCHM. | DURCHM. | BREITE | BREITE | DURCHM. | LÄNGE | GEWINDE | LÄNGE | WINKELAUSGL. | RADIAL | GEWICHT |
| GEWINDE | GEWINDE | 0.065 | 0.038 | 0.12 | Ref. | Ref. | 0.4 | METRIC | 1 | WINKEL | LAST | (GRAMM) |
| ART.-NR. | ART.-NR. | -0.012 | -0.038 | -0.12 | -0.4 | MALE | -1 | Ref. | NEWTONS | |||
| MPMR-5M | MPML-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPMR-6M | MPML-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPMR-8M | MPML-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPMR-10M | MPML-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPMR-12M | MPML-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPMR-14M | MPML-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPMR-16M | MPML-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPMR-20M | MPML-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
| MPF-GELENKKOPF | B | D | W | T | KUGEL | AM/AF | N | CM/CF | a° | STATISCH | CA. | |
| MPFR-5M | MPFL-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPFR-6M | MPFL-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPFR-8M | MPFL-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPFR-10M | MPFL-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPFR-12M | MPFL-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPFR-14M | MPFL-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPFR-16M | MPFL-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPFR-20M | MPFL-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
Ablauf der kundenspezifischen Fertigung: ähnliches Produkt auswählen — Mindestbestellmenge bestätigen — Anfrage senden — Zeichnungen oder Muster übermitteln — kundenspezifische Fertigung
Wählen Sie ein Produkt (falls es nicht auf unserer Website aufgeführt ist, ein ähnliches Produkt) — bestätigen Sie, dass die gewünschte Menge unsere Mindestbestellmenge erreicht — senden Sie eine Anfrage mit Zeichnungen oder Mustern — wir bestätigen die Details — anschließend geben wir die Angaben an unser Werk weiter und beginnen mit der Sonderfertigung
Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.
Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.
Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.
Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.
Teilen Sie uns Menge, Liefertermin, Zeichnungsreferenz oder Sonderwünsche mit. Wir antworten innerhalb von 24 Stunden.
