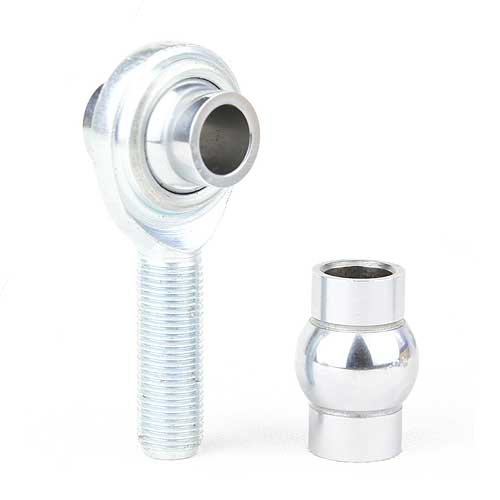

Custom PCYM with High Misalignment Steel Ball Male Rose Joint
GELENKKöPFE UND HEIM-GELENKE

Kundenspezifischer PCYM, Rose-Gelenk Außengewinde mit Stahlkugel für hohe Fehlausrichtung

✓ ISO-9001-zertifiziert
✓ SGS-geprüft
✓ Fabrik mit über 26 Jahren Erfahrung
✓ OEM / ODM möglich

We are a Professional Manufacturer and Accept Special Request.

Email Us [email protected] to Get a Latest Price or a Sample
Angebot anfordern →
⚡ Antwort in der Regel innerhalb von 24 Stunden
Mindestmenge:50 pcs / model
Lieferzeit:7–15 days
Muster:Kostenlos (zzgl. Fracht)
Zahlung:T/T · PayPal · L/C
Übersicht

Kundenspezifischer PCYM, Rose-Gelenk Außengewinde mit Stahlkugel für hohe Fehlausrichtung – Übersicht

Kundenspezifisches PCYM-Kugelgelenk aus Stahl mit großem Winkelausgleich

Maßtabelle:

PCYM-T-GELENKKOPF
RECHTS LINKS
ART.-NR. ART.-NR.		      B DURCHM. +0.0025 -0.0005     D DURCHM. +0.010 -0.010 W BREITE +0.005 -0.005 T REF.



 AM LÄNGE +0.015 -0.015 N GEWINDE UNF 3A CM LÄNGE +0.062 -0.031 a° WINKELAUSGLEICH REF. STATISCHE RADIALBELASTUNG CA.-GEWICHT (LB)
PCYMR6T PCYML6T 0.3750 1.125 0.875 – 2.125 3/8-24 1.375 55 11,050 0.14
PCYMR7T PCYML7T 0.4375 1.312 1.000 – 2.438 7/16-20 1.500 58 14,449 0.22
PCYMR8T PCYML8T 0.5000 1.500 1.250 – 2.625 1/2-20 1.625 65 16,240 0.33
PCYMR8-10T PCYML8-10T 0.5000 1.750 1.250 – 2.875 5/8-18 1.750 65 24,158 0.44
PCYMR10T PCYML10T 0.6250 1.750 1.375 – 2.875 5/8-18 1.750 64 21,219 0.51
PCYMR10-12T PCYML10-12T 0.6250 2.000 1.375 – 3.375 3/4-16 2.000 64 30,290 0.68
PCYMR12T PCYML12T 0.7500 2.000 1.500 – 3.375 3/4-16 2.000 61 29,127 0.79

Custom PCYM with High Misalignment Steel Ball Male Rose Joint

Bestseller

Main Products ROD ENDSMain Products 4 BAR ROD ENDSMain Products REBUILDABLE JOINTSMain Products ROD END KITS
Main Products HIGH MISALIGNMENT SPACERSMain Products TUBE ADAPTERSMain Products BALL JOINTSMain Products CLEVIS AND YOKE
Main Products LINKAGE ADJUSTERSMain Products SPHERICAL BALLSMain Products JAM NUTSMain Products TUBE CLAMP AND COUPLERS

Main Products COILOVER SLEEVE KITSMain Products SWAY BAR LINKSMain Products RACK ENDSMain Products RADIUS ROD

Main Products TUBESMain Products DOM/CHROMOLY TUBING

Qualitätskontrolle

Jedes Teil wird vor dem Versand geprüft

🔩

Wareneingangsprüfung

Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.

🔍

Maßkontrolle

Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.

🔬

Oberflächenprüfung

Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.

📋

Chargendokumentation

Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.

Anwendungen

Einsatzbereiche: Gelenkköpfe und Heim-Gelenke

Lenk- und Fahrwerksgestänge

Verbindungsstangen und Heim-Gelenk-Baugruppen bieten verstellbare, wartbare Verbindungen für Lenkungs-, Fahrwerks- und Chassissysteme. Stimmen Sie Gelenktyp, Gewinde, Distanzstücke und Ausrichtung auf den Weg des Mechanismus ab.

Fertigung für Motorsport und Offroad

Diese Bauteile werden im Sonderfahrzeugbau häufig eingesetzt, wo Geometrie, Längenverstellung und austauschbare Gelenke wichtig sind. Prüfen Sie Stoßbelastung, Schwenkwinkel, Befestigungsausrichtung und Wartungszugang.

Industrie- und Landtechnik-Steuerungen

Gelenkkopf-Gestänge können Hebel, Aktuatoren und Lenker in Land- und Industrieanlagen verbinden. Wählen Sie Werkstoff, Laufring, Abdichtung und Oberflächenbehandlung nach der erwarteten Verschmutzung und Oszillation.
