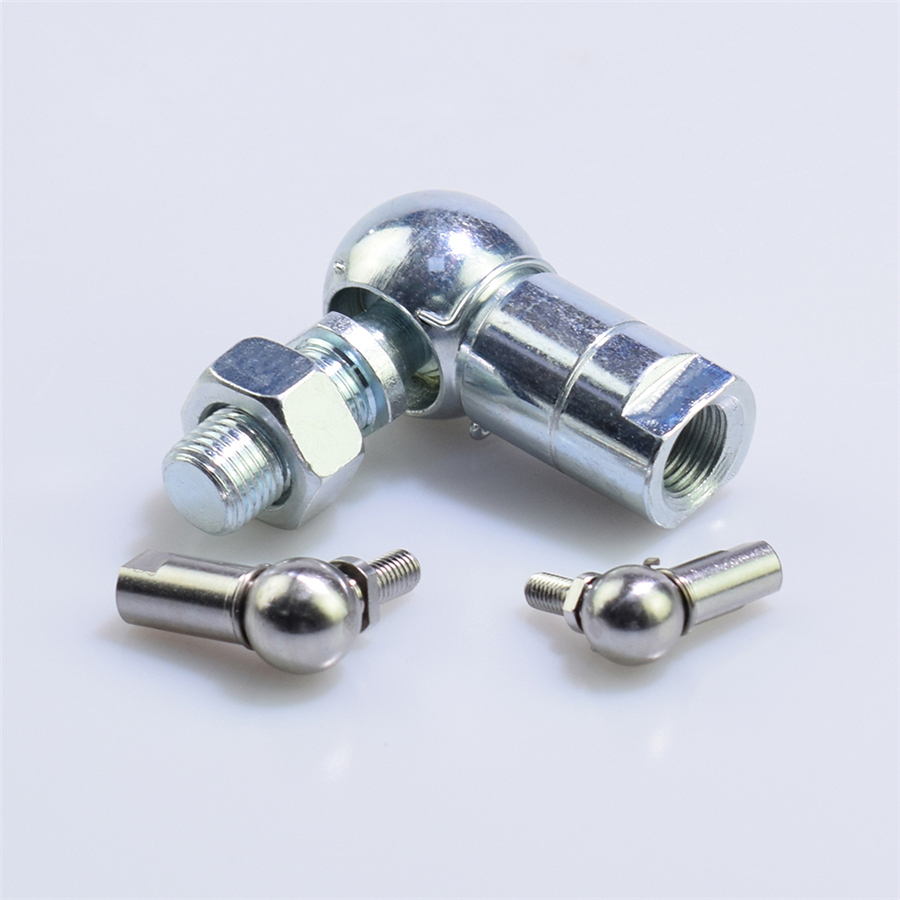

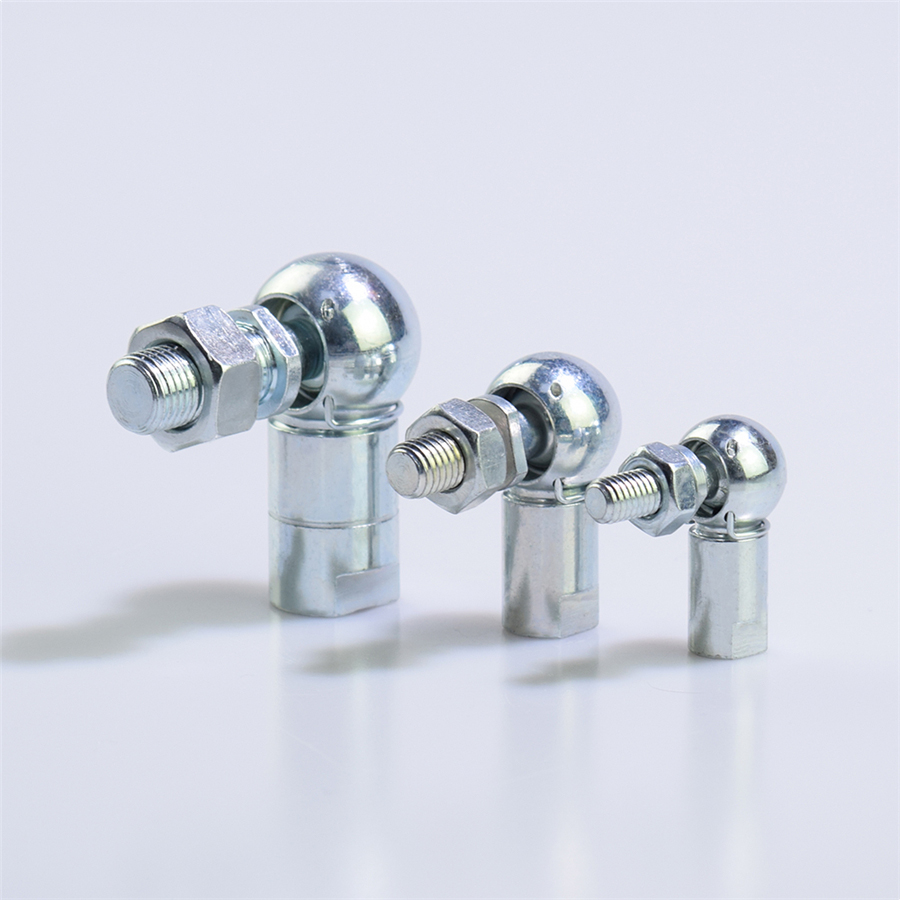

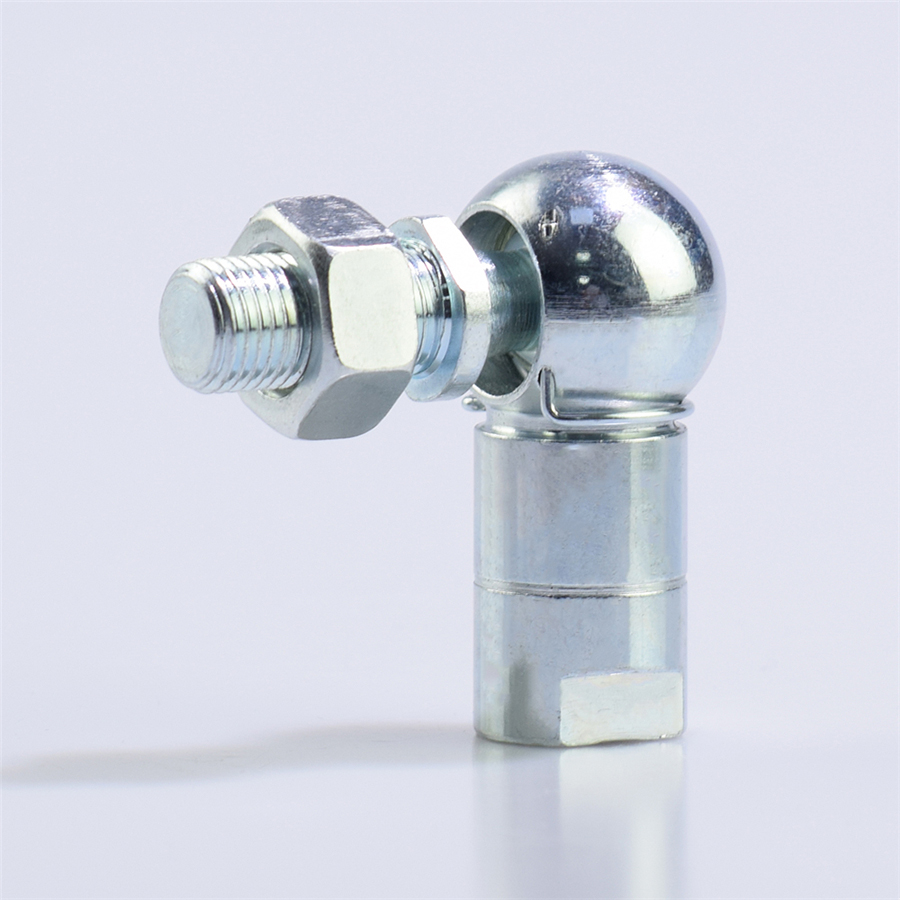

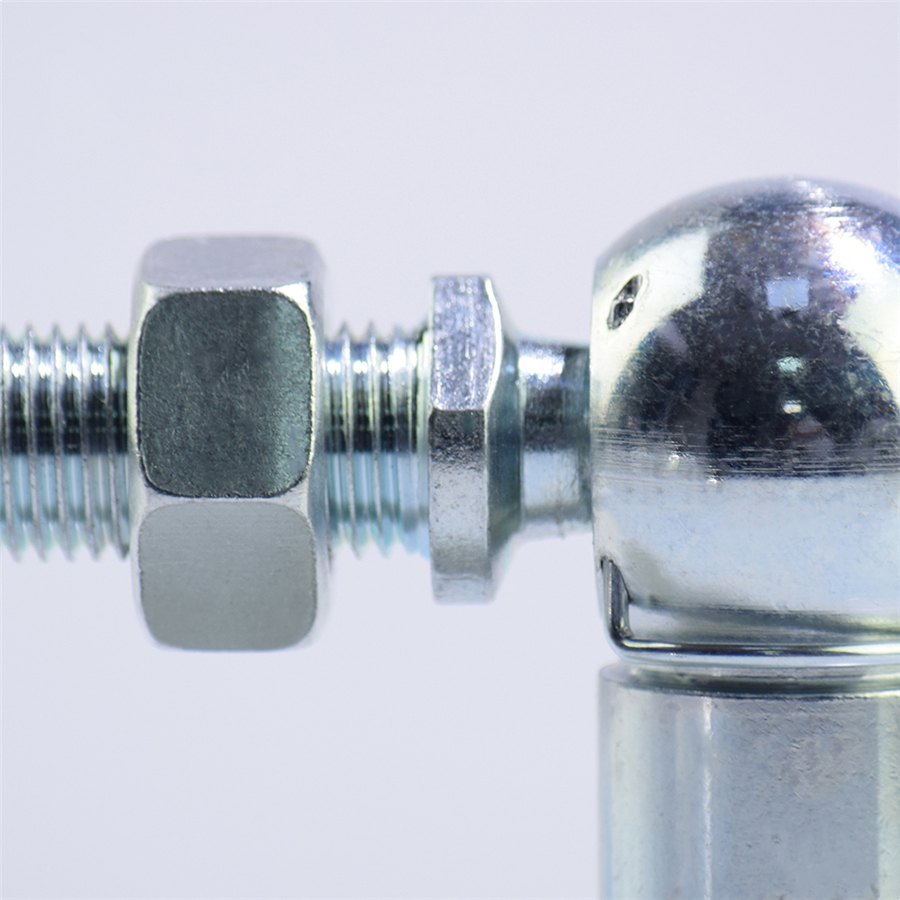

Gestänge mit Gewindekugelgelenk der CS-Serie
Gewinde: rechts/links
Standardgrößen in Zoll: CSM5-CSM16
In Zoll- und metrischen Größen erhältlich
Sonderoptionen: Werkstoff/Größe
Produktmerkmale:
Metrische Größe, Dichtkappe O20
Kugelbolzen: Kohlenstoffstahl 1045
Clip: Federstahl
Oberfläche: Silver Zic Plated
| ART.-NR. | GEWINDE | KUGELDURCHMESSER | M | C2 | C1 | D1 | D | A | MINICONE | GEWICHT (g) |
| CSM5 | M5 X 0.8 | 8 | M5 | 10.2 | 9 | 10.2 | 22 | 8 | 36° | 15.2 |
| CSM6 | M6 X 1.0 | 10 | M6 | 12.5 | 11 | 11.5 | 25 | 10 | 36° | 25.2 |
| CSM8 | M8 X 1.25 | 13 | M8 | 16.5 | 13 | 14 | 30 | 13 | 36° | 53.1 |
| CSM10 | M10 X 1.5 | 16 | M10 | 20 | 16 | 15.5 | 35 | 16 | 36° | 103.8 |
| CSM12 | M12 X 1.7 | 16 | M12 | 20 | 16 | 15.5 | 35 | 16 | 36° | 105 |
| CSM14 | M14 X 1.50 | 19 | M14X1.5 | 28 | 20 | 21.5 | 45 | 22 | 36° | 200 |
| CSM14F | M14 X 2.0 | 19 | M14 | 28 | 20 | 21.5 | 45 | 22 | 36° | 220 |
| CSM16 | M16 X 2.0 | 19 | M16 | 28 | 20 | 21.5 | 45 | 22 | 36° | 250 |
Ablauf der Sonderanfertigung: ähnliches Produkt auswählen — Mindestbestellmenge bestätigen — Anfrage senden — Zeichnungen oder Muster übermitteln — Anpassung
Wählen Sie ein Produkt (falls es nicht auf unserer Website aufgeführt ist, ein ähnliches Produkt) — bestätigen Sie, dass die gewünschte Menge unsere Mindestbestellmenge erreicht — senden Sie eine Anfrage mit Zeichnungen oder Mustern — wir bestätigen die Details — anschließend geben wir die Angaben an unser Werk weiter und beginnen mit der Sonderfertigung
Materialzeugnisse werden vor Beginn von Bearbeitung und Montage geprüft.
Kritische Maße werden anhand der Zeichnung oder der Musteranforderungen geprüft.
Die Sichtprüfung bestätigt Oberflächengüte, Entgratung und Sauberkeit der Baugruppe.
Prüfberichte und Fertigungsrückverfolgbarkeit sind auf Anfrage erhältlich.
Teilen Sie uns Menge, Liefertermin, Zeichnungsreferenz oder Sonderwünsche mit. Wir antworten innerhalb von 24 Stunden.
