Wer Heim Joints oder Gelenkköpfe beurteilt, achtet als Erstes meist auf Gehäuse, Kugel oder Gewindetyp. Der Werkstoff der Heim-Joint-Auskleidung ist jedoch genauso entscheidend: Er bestimmt Lebensdauer, Wartungsaufwand und Laufruhe. Die falsche Auskleidung führt zu schnellerem Verschleiß, höheren Kosten und Ausfallzeiten.
In diesem Beitrag stellen wir die drei wichtigsten Werkstoffe vor – PTFE, Bronzegewebe und Bronze-Pulververbund – und vergleichen ihr Verhalten in der Praxis.

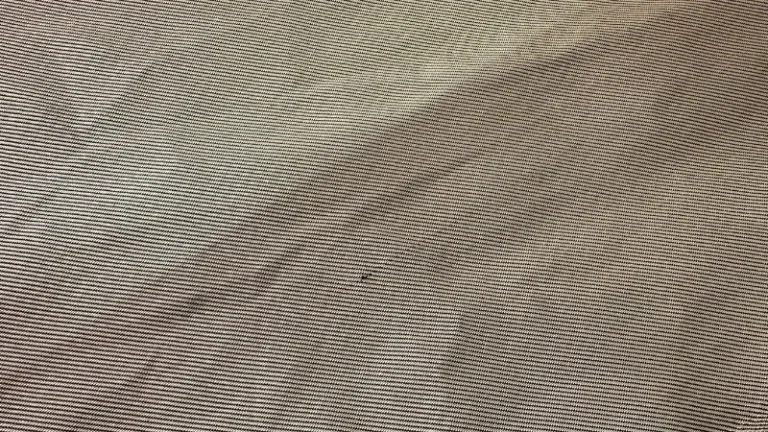

PTFE-Auskleidung
PTFE (Polytetrafluorethylen) findet als Auskleidung breite Verwendung, da es selbstschmierend und praktisch wartungsfrei ist. Es erzeugt eine Oberfläche mit geringer Reibung zwischen Kugel und Gehäuse und eignet sich daher ideal für die Luft- und Raumfahrt, den Motorsport und die Robotik, in denen die Schmierintervalle auf ein Minimum reduziert werden müssen.
PTFE verträgt auch hohe Temperaturen gut, weshalb es in Fahrzeugen und Industrieanlagen anzutreffen ist. Die Einschränkung liegt in der Dauerhaltbarkeit unter Stoßbelastung: Schwere Schläge verschleißen die Auskleidung schneller als metallische Alternativen. Für Einkäufer bleibt PTFE die wirtschaftlichste Wahl für Anwendungen mit moderater Last und hoher Präzision.

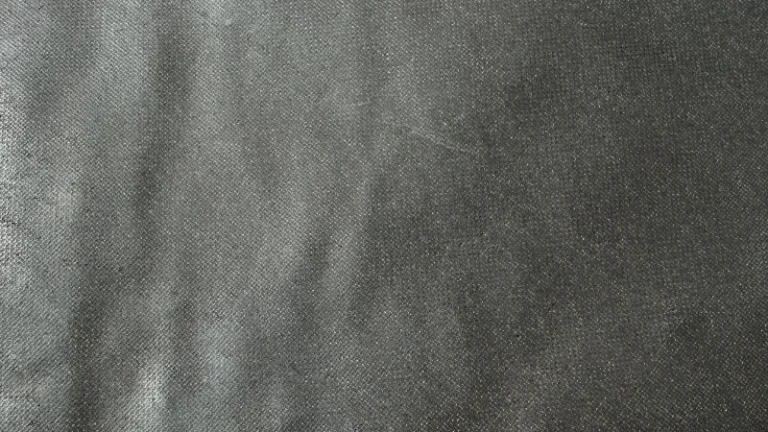

Auskleidung aus Bronzegewebe
Die Bronzegewebe-Auskleidung verstärkt das Gelenk mit einer gewebten, mit PTFE getränkten Bronze-Struktur. Dadurch ist sie fester als reines PTFE, während die Bewegung geschmeidiger bleibt als auf einer bloßen Metalloberfläche. Sie ist häufig in Landmaschinen, Automatisierungssystemen und Offroad-Fahrzeugen zu finden, wo Vibration und Schmutz ständige Begleiter sind.
Ihre Haupteinschränkung liegt in der langfristigen Stabilität. Unter Dauerbelastung oder schweren Stoßlasten kann sich die Gewebestruktur mit der Zeit lockern, was Präzision und Lebensdauer mindert.
Bei überholbaren Heim Joints ist dies weniger kritisch, da sich die Auskleidung austauschen lässt. In der Praxis ist Bronzegewebe ein solider Mittelweg – langlebiger als PTFE in anspruchsvollen Umgebungen, aber nicht so robust wie Bronze-Pulververbunde.
Bronze-Pulververbund (Kupferrückseite)
Die Bronze-Pulververbund-Auskleidung (mit Kupferrückseite, gesinterte Ausführung) ist die Premium-Variante. Aufgebaut aus einem Stahlträger, einer Bronzepulver-Schicht und einer PTFE/Polymer-Oberfläche bietet sie die höchste Haltbarkeit und Tragfähigkeit.
Diese Auskleidung hält schwere Stöße, Schmutzpartikel und hohe Spielzahlen aus, ohne ihre Form zu verlieren. Sie ist Standard im Bergbau, in der Verteidigungstechnik und in Baumaschinen, wo Ausfallzeiten unakzeptabel sind. Höhere Kosten und Gewicht sind Kompromisse, doch in kritischen Systemen gleicht die längere Lebensdauer die Investition aus.
Leistung unter normalen Bedingungen
In üblichen Umgebungen – moderate Last, durchschnittliche Luftfeuchtigkeit:
- PTFE-Auskleidungen ermöglichen einen geschmeidigen Lauf zu geringen Kosten.
- Bronzegewebe bietet Ausgewogenheit und eine längere Lebensdauer.
- Bronze-Pulververbunde sind oft überdimensioniert, sofern keine extreme Haltbarkeit gefordert ist.
Leistung in extremen Umgebungen
Hohe Temperaturen
- PTFE behält Stabilität und geringe Reibung.
- Bronzegewebe schneidet ordentlich ab, erreicht aber bei Schwerlast und Hitze nicht das Niveau der Verbundwerkstoffe.
- Bronze-Verbundwerkstoffe bieten unter Hitze und Last die beste Leistung.
Extreme Kälte
- PTFE bleibt bei niedrigen Temperaturen flexibel.
- Bronzegewebe behält ihre Leistung, wenn auch nicht so geschmeidig wie PTFE.
- Bronze-Verbundwerkstoffe bleiben stabil, können aber an Ansprechverhalten verlieren, wenn das Schmiermittel erstarrt.
Hohe Luftfeuchtigkeit und korrosionsgefährdete Umgebungen
- PTFE widersteht der Feuchtigkeitsaufnahme.
- Bronzegewebe funktioniert ausreichend, ist aber weniger korrosionsbeständig als dichte Verbund-Auskleidungen.
- Bronze-Verbundwerkstoffe sind dank ihrer gebundenen Struktur und metallischen Verstärkung korrosionsbeständig.
Staub, Sand und Verschmutzung
- Bronze-Verbundwerkstoffe sind am widerstandsfähigsten gegenüber Schmutzpartikeln und Verformung.
- PTFE verschleißt schnell unter abrasiven Bedingungen.
- Bronzegewebe schneidet mittel ab, doch Verschmutzung verkürzt die Lebensdauer.
Schwere Stoßlasten
- Bronze-Verbundwerkstoffe bieten den höchsten Widerstand.
- Bronzegewebe verkraftet moderate Stöße.
- PTFE eignet sich nur für leichtere Anwendungen.
Vergleich der Auskleidungswerkstoffe für Heim Joints
| Merkmal / Eigenschaft | PTFE-Auskleidung | Bronzegewebe-Auskleidung | Bronze-Pulververbund-Auskleidung |
|---|---|---|---|
| Haltbarkeit | Mäßig, verschleißt bei Stößen schneller | Gut, besser als PTFE, allmählicher Verschleiß | Ausgezeichnet, höchste Beständigkeit |
| Wartungsaufwand | Sehr gering, selbstschmierend | Mittel, eventuell früherer Austausch erforderlich | Gering, lange Wartungsintervalle |
| Stoßlastfestigkeit | Gering | Mittel | Hoch |
| Feuchtigkeits- und Korrosionsbeständigkeit | Hoch, keine Wasseraufnahme | Mittel, ausreichend, aber weniger beständig als Verbundwerkstoffe | Hoch, dichte Struktur widersteht Korrosion |
| Temperaturbeständigkeit | Ausgezeichnet bei hohen und niedrigen Temperaturen | Ausreichend, nicht so stark wie PTFE oder Verbundwerkstoffe | Ausgezeichnet bei Hitze, stabil bei Kälte |
| Kosten | Niedrig bis mittel | Mittel | Hoch |
| Typische Einsatzbereiche | Luft- und Raumfahrt, Rennsport, Robotik | Landwirtschaft, Automatisierung, Offroad | Bergbau, Verteidigung, Schwermaschinen |
Kaufen Sie nicht einfach die günstigste Option. Denken Sie daran, wo Ihre Heim Joints später wirklich arbeiten und welcher Belastung sie ausgesetzt sein werden. Dann spart die richtige Auskleidung nicht nur Geld, sondern auch Ärger.
Fazit
Die richtige Heim-Joint-Auskleidung ist entscheidend für die langfristige Leistung. PTFE-Auskleidungen sind günstig und wartungsfrei, Bronzegewebe bietet Ausgewogenheit unter rauen Bedingungen, und Bronze-Pulververbunde liefern im Schwerlastbereich unerreichte Haltbarkeit. Wer diese Optionen kennt, kann als Einkäufer oder Ingenieur Kosten und Zuverlässigkeit gezielt aufeinander abstimmen – für weniger Austausch und weniger Ausfallzeiten.
Auskleidungen sind entscheidend, doch die richtige Wahl umfasst auch Gehäuse, Kugel und Oberflächenbehandlung. Den größeren Zusammenhang finden Sie in unserem Einkaufsführer für Heim Joints.
