Im Lenksystem eines Fahrzeugs ist die Spurstange ein kritisches Bauteil, das die Lenkbewegung des Fahrers präzise auf die Räder überträgt und sicherstellt, dass das Fahrzeug in die vorgesehene Richtung fährt.
Im Alltag werden die Begriffe Spurstange und Lenkgestänge oft synonym verwendet, obwohl sie nicht genau dasselbe bedeuten.
- Lenkgestänge bezeichnet das gesamte System aus miteinander verbundenen Stangen, Gelenken, Hebeln und anderen Komponenten, die gemeinsam die Räder lenken.
- Spurstange hingegen bezeichnet eine einzelne Stange innerhalb dieses Systems – in der Regel diejenige, die das Lenkgetriebe mit dem Lenkhebel oder den Lenkhebel mit der Radbaugruppe verbindet.
Die Spurstange ist ein Bauteil, das Lenkgestänge ist das System.
Zwar verwischen viele technische Handbücher und Ersatzteilkataloge die Grenze zwischen beiden Begriffen, doch ihre Unterscheidung hilft, präziser über Konstruktion und Anwendungen zu sprechen.
Warum Spurstangen unverzichtbar sind
Ob Pkw, schwerer Lkw, Landmaschine oder Baumaschine: Die Spurstange ist eines der Kernbauteile für eine präzise und direkte Lenkung. Ihre Hauptaufgaben sind:
- Übertragung der Lenkkraft – Umwandlung der Drehbewegung des Lenkrads in eine Linearbewegung, die die Räder schiebt oder zieht.
- Synchronisation der Räder – Sicherstellung, dass linke und rechte Räder in abgestimmten Winkeln einschlagen, wodurch Zug nach einer Seite und Lenkunregelmäßigkeiten vermieden werden.
- Stabilität und Sicherheit bewahren – Gleichbleibendes Lenkverhalten bei hohen Geschwindigkeiten, schweren Lasten oder anspruchsvollem Gelände, um das Risiko eines Kontrollverlusts zu verringern.
Fehlt die Spurstange oder ist sie stark verschlissen, verbogen oder locker, kann dies zu Folgendem führen:
- Trägere Lenkansprache oder schlechte Rückmeldung vom Lenkrad
- Zunehmender und ungleichmäßiger Reifenverschleiß
- Geringere Fahrstabilität bei höheren Geschwindigkeiten
- Im Extremfall vollständiger Verlust der Lenkkontrolle
Kurz gesagt: Die Spurstange ist das „Rückgrat“ des Lenksystems und trägt ebenso zur Präzision wie zur Zuverlässigkeit der Bewegung bei. Ob ein Fahrzeug auf der Autobahn unterwegs ist, auf dem Feld arbeitet oder in einem belebten Hafen manövriert – es braucht eine starke, stabile und langlebige Spurstange, um Sicherheit und Betriebseffizienz zu gewährleisten.
2 Grundlegende Funktionsdemonstrationen
10 Anwendungen von Spurstangen
1. Pkw / leichte Lkw / Rennsport

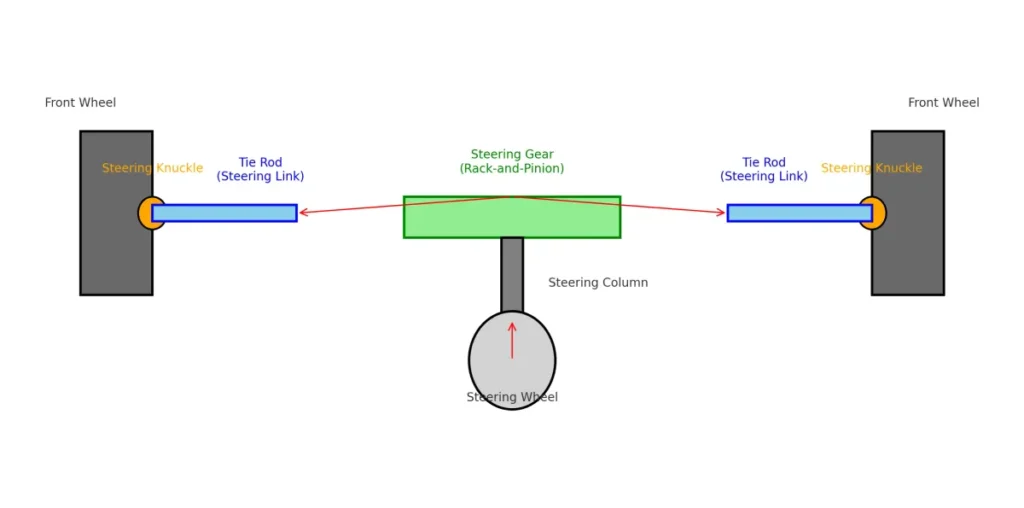

Bei Pkw und leichten Lkw arbeitet die Spurstange in der Regel mit einer Zahnstangenlenkung zusammen und verbindet das Lenkgetriebe mit den Vorderrädern für ein präzises und direktes Lenkverhalten.
Im Alltag sorgt dieser Aufbau für ein leichtes Lenkgefühl und hohe Präzision.
Im Rennsport sind die Anforderungen an Spurstangen jedoch weitaus höher: Sie müssen bei hohen Geschwindigkeiten und schweren Lasten steif bleiben und zugleich extrem schnell ansprechen, um scharfe Kurven und schnelle Spurwechsel zu bewältigen. Renningenieure stimmen die Länge der Stange, die Anbringungspunkte und teilweise sogar die verwendeten Leichtbaumaterialien gezielt auf die Bedingungen der jeweiligen Strecke ab.
2. Schwere Lkw / Busse / Nutzfahrzeuge
Bei schweren Lkw und Bussen stehen Spurstangen vor der Herausforderung hoher Lasten und des Dauerbetriebs.

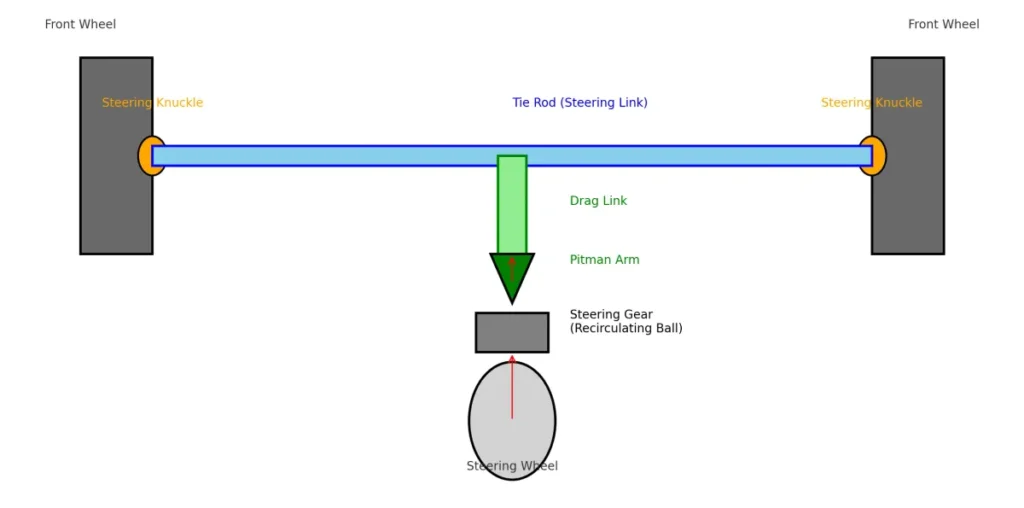

Diese Fahrzeuge nutzen häufig eine Kugelumlauflenkung in Kombination mit einer Zugstange, um die Lenkkraft zu übertragen.
Wegen der hohen Steifigkeit der Vorderachse und des großen Reifendurchmessers muss die Spurstange erhebliche Drehmomente und Stöße aufnehmen; daher wird meist geschmiedeter legierter Stahl zusammen mit verstärkten Kugelgelenken für eine längere Lebensdauer eingesetzt.
Darüber hinaus rüsten Fernverkehrsfahrzeuge ihr Lenkgestänge oft mit einem Lenkungsdämpfer aus, um Lenkradvibrationen und die Ermüdung des Fahrers auf langen Strecken zu reduzieren.
3. Landmaschinen
Bei Traktoren, Mähdreschern, Sprühgeräten und anderen Landmaschinen müssen Spurstangen im Schlamm, im Staub und auf nassen Feldern arbeiten.
Um auch unter diesen rauen Bedingungen präzise zu lenken, sind landwirtschaftliche Spurstangen oft verkapselt ausgeführt, damit kein Schmutz eindringt, und mit korrosionsbeständigen Beschichtungen wie Verzinkung oder Pulverbeschichtung versehen.
Einige großformatige Landmaschinen integrieren die Spurstangen zusätzlich in hydraulische Lenksysteme, wodurch große Einschlagwinkel bei niedriger Geschwindigkeit möglich sind – für einfaches Wenden und präzises Manövrieren auf dem Feld.
Diese Anpassungsfähigkeit verbessert nicht nur die Betriebseffizienz, sondern reduziert auch Ausfallzeiten durch Defekte an Lenkkomponenten.
4. Baumaschinen
Bei Baumaschinen wie Radladern, Gradern und Bulldozern müssen Spurstangen unter schweren Lasten und starken Stößen zuverlässig arbeiten.
Diese Maschinen bewegen sich oft auf unebenem, rauem Gelände und erfordern große Lenkkorrekturen, sodass Festigkeit, Zähigkeit und Verschleißfestigkeit oberste Priorität haben.
Spurstangen für Baumaschinen bestehen in der Regel aus dickwandigen Rohren oder wärmebehandeltem Stahl und sind mit robusten Kugelgelenken für eine bessere Stoßfestigkeit ausgestattet. An wichtigen Verbindungspunkten werden häufig Schutzhülsen oder Gummibälge angebracht, damit weder Schutt noch Staub in die Gelenke eindringen kann.
Bei einigen Großmaschinen sind die Spurstangen mit Hydraulikzylindern gekoppelt, um mehr Lenkkraft und Flexibilität bereitzustellen.
5. Sonderfahrzeuge
Sonderfahrzeuge wie militärische gepanzerte Fahrzeuge, Hafen-Containerzugmaschinen und Flughafen-Shuttlebusse stellen noch höhere Anforderungen an Spurstangen.
Militärfahrzeuge müssen bei extremen Temperaturen, Sandstürmen oder im feuchten Dschungel zuverlässig lenken und verwenden dafür häufig hochfeste Legierungen und militärische Korrosionsschutzbeschichtungen.
Hafen- und Flughafendienstfahrzeuge legen Wert auf Wendigkeit bei niedrigen Geschwindigkeiten und großen Lenkwinkeln sowie auf Dauerhaftigkeit im Langzeitbetrieb.
Diese Spurstangenkonstruktionen kombinieren meist hochpräzise Fertigung mit einem modularen Aufbau, sodass Komponenten zwischen den Einsätzen schnell ausgewechselt werden können, um Stillstandszeiten zu minimieren.
6. Marineanwendungen
In mechanischen Lenksystemen von kleinen Booten, Yachten und bestimmten Außenbordmotoren überträgt die Spurstange die Bewegung von der Pinne oder dem Lenkrad auf das Ruder bzw. die Lenkeinheit des Außenborders.
Die Meeresumgebung ist für Metallkomponenten hochgradig korrosiv, daher werden marine Spurstangen meist aus Edelstahl, vernickelten Legierungen oder eloxiertem Aluminium gefertigt.
Auch eine wasserdichte Abdichtung ist unverzichtbar, damit Seewasser, Salzspray und Feuchtigkeit nicht in die Gelenke eindringen – das verlängert die Lebensdauer und gewährleistet ein sanftes Lenken.
7. Luft- und Raumfahrt
In der Luft- und Raumfahrt werden Spurstangen vor allem in Bodenstützfahrzeugen, Flughafenschleppfahrzeugen und bestimmten Richtungssteuerungssystemen von Luftfahrzeugen eingesetzt.
Im Lenksystem des Bugfahrwerks eines Flugzeugs überträgt die Spurstange beispielsweise die Steuereingaben aus dem Cockpit an den Lenksteller und ermöglicht so präzises Rangieren und Andocken am Boden.
Angesichts der hohen Sicherheits- und Präzisionsanforderungen in der Luftfahrt werden diese Spurstangen aus Luftfahrt-Legierungen mit engen Toleranzen gefertigt und strengen Qualitätsprüfungen unterzogen, um bei wechselnden Klimazonen und Betriebsbedingungen ein gleichbleibendes Verhalten sicherzustellen.
8. Fahrzeuge für den Bahnunterhalt
Fahrzeuge für den Bahnunterhalt – etwa Gleisinspektionswagen oder Gleisbaumaschinen – arbeiten unter völlig anderen Bedingungen als Straßenfahrzeuge, benötigen aber ebenfalls zuverlässige und direkte Lenksysteme.
Beim Rangieren in engen Gleisabschnitten oder Baubereichen müssen Spurstangen eine präzise Kontrolle bieten, um Kollisionen mit Gleisen oder anderen Anlagen zu vermeiden.
Für die besonderen Anforderungen des Bahnbetriebs sind Spurstangen häufig mit schwingungsdämpfenden Strukturen, verstärkten Anschlüssen sowie staub- und schlammbeständigen Ausführungen an kritischen Gelenken ausgestattet.
9. Bergbaufahrzeuge
Im Bergbau – ob große Muldenkipper oder unterirdische Transportfahrzeuge – müssen Spurstangen heftige Stöße, schwere Lasten und raue Einsatzbedingungen verkraften.
Staub, Schutt und Feuchtigkeit auf Bergbaustellen stellen eine erhebliche Gefahr für Lenksysteme dar; daher werden Spurstangen von Bergbaufahrzeugen meist mit verkapselten Konstruktionen und hochfesten verschleißfesten Legierungen gebaut.
Einige Bergbaumaschinen integrieren zudem Sensoren in die Spurstange, um den Verschleiß in Echtzeit zu überwachen, vorausschauende Wartung zu ermöglichen und ungeplante Stillstände zu vermeiden.
10. Fahrgeschäfte und Flughafen-Bodenstützgeräte
In Fahrzeugen für Freizeitparks – etwa Zügen von Fahrgeschäften und Sightseeing-Shuttles – sorgen Spurstangen für ein sicheres und sanftes Lenkerlebnis.
Diese Systeme sind auf sanften Lauf, geringe Geräuschentwicklung und hohe Sicherheitsredundanz ausgelegt.
Bei Flughafen-Bodenstützgeräten wie Fluggastbrückenzugmaschinen und Gepäckwagen steht bei Spurstangen das präzise Rangieren bei niedriger Geschwindigkeit auf engstem Raum im Vordergrund – bei hoher Dauerbetriebsfestigkeit.
Spurstangen bleiben in allen Branchen unverzichtbar
Vom Pkw bis zum Muldenkipper, vom Boot bis zum Bodenfahrzeug der Luft- und Raumfahrt: Spurstangen sind ein allgegenwärtiges, aber unverzichtbares Bauteil in unzähligen mechanischen Lenksystemen.
Ihre Aufgabe – Kraft übertragen, Radbewegungen synchronisieren und präzise Kontrolle gewährleisten – bleibt dieselbe, während sich ihre Konstruktion an die besonderen Herausforderungen jeder Branche anpasst.
In jeder Umgebung zeigt die Anwendung von Spurstangen eine zentrale Wahrheit: Ohne sie wäre eine sichere und präzise Richtungssteuerung schlicht nicht möglich.
